Дизельные электростанции в блочно-модульном исполнении

Блочно-модульные дизельные электростанции первой степени автоматизации отличаются функциональностью и качеством исполнения. Блок-контейнер изготавливается в 2-х стандартных типоразмерах для дизельных электростанций мощностью 60-200 кВт и 250-350 кВт, а так же по желанию Заказчика.

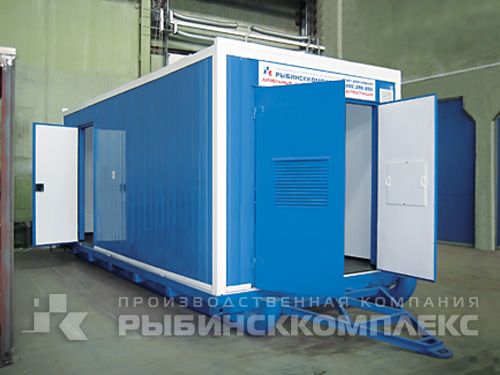

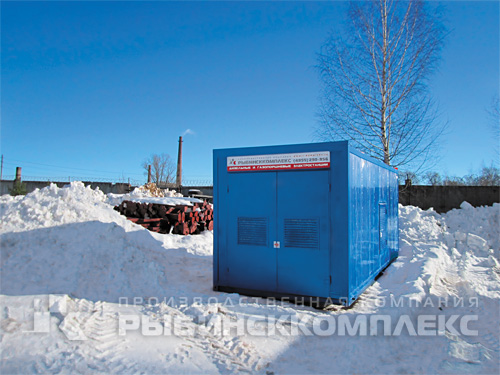

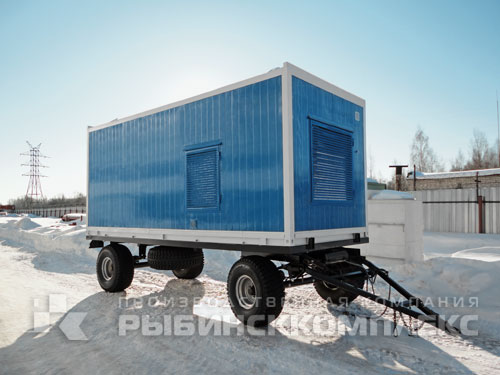

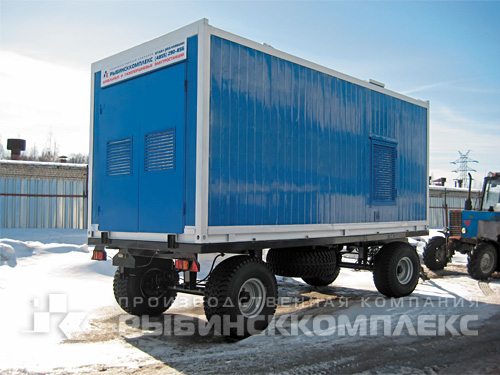

Модульная дизельная электростанция в блок-контейнере Специализированный блок-контейнер на несъёмных полозьях для передвижной модульной электростанции Модульная дизельная электростанция в блок-контейнере Дизельная электростанция 350 кВт в специализированном блок-контейнере на шасси

Блок-контейнер для дизельной электростанции представляет собой цельнометаллическую конструкцию по ГОСТ 20259-80, в составе которой предусмотрены следующие конструктивные элементы:

  • жёсткий силовой металлический каркас, обеспечивающий достаточную жёсткость для перегруза и транспортировки блок-контейнера с оборудованием с вертикальными перегрузками до 3 g
  • стеновые сэндвич-панели толщиной 80 мм, изготовленные в заводских условиях
  • теплоизоляция днища и потолка плитовой минеральной ватой
  • конструкция блок-контейнера выполнена без использования горючих материалов
  • фундаменты, опорные конструкции, крепёжные и установочные элементы для крепления оборудования, сборочных единиц и узлов электростанции
  • технологические проёмы для вытяжки и притока воздуха, для газохода электростанции
  • входная дверь для обслуживающего персонала в агрегатный отсек
  • устройства ввода внешних силовых и контрольных кабелей и технологических трубопроводов

Системы жизнеобеспечения модульной дизельной электростанции

В модульной дизельной электростанции система воздухозабора и ручной вентиляции обеспечивается 3-5 вентиляционными жалюзями.

Система отвода выхлопных газов оборудуется глушителем с сильфонным компенсатором. Данная конструкция в дизельной электростанции модульной позволяет уменьшить шум при работе установки, исключить выступающие части, а также необходимость дополнительного монтажа системы выхлопа на объекте. Выхлопной трубопровод двигателя полностью теплоизолирован.

Система освещения в модульных дизельных электростанциях. В комплекте поставки имеется переноска с подключением к розетке 24 В шкафа управления электроагрегатом. По техническому заданию заказчика может быть установлено любое количество плафонов различной мощности питания как от аккумуляторных батарей, так и от внешней сети ~ 220 В.

Модульные дизельные электростанции в блок-контейнере имеют систему внутреннего обогрева, состоящую из двух электрических маслонаполненных радиаторов мощностью 1,5 кВт. Предназначена для обогрева внутреннего пространства контейнера и запуска электростанции в холодное время года. Дополнительно возможна установка предпусковых подогревателей ПЖД с ручным запуском или импортных подогревателей Webasto с программируемым запуском.

Система охранно-пожарной сигнализации модульной дизельной установки состоит из приёмно-контрольного охранно-пожарного прибора, извещателей: звукового, ручного и датчиков.

Щит собственных нужд предназначен для управления системой охранно-пожарной сигнализации и другими системами контейнера.

Аккумуляторные батареи АКБ типа 6СТ-190 (2 шт.) предназначены для питания щита управления электростанции, запуска двигателя, системы сигнализации, рабочего и ремонтного освещения.

Технические характеристики специализированного блок-контейнера для дизельных электростанций

Размеры блок-контейнера 4000(6000)×2500 (2700)×2600 (мм)
Толщина пола 0,25 м
Стены сэндвич-панель 80 мм
Утеплитель минераловатный базальтовый
Пол с усиленной рамой рифленый металлический лист толщиной 4 мм
Вентиляционные жалюзи с люками 3-5 шт.
Отверстия технологических выводов для кабелей АГП 1 шт.
Евроввод 1 шт.
Охранно-пожарная сигнализация 1 шт.
Извещатель пожарный ручной 1 шт.
Извещатель пожарный 1 шт.
Сигнализатор звуковой 1 шт.
Патрубок для отвода выхлопных газов 1 шт.
Распашные ворота 1 шт.
Щит собственных нужд 1 шт.
Аварийные двери 1 шт.
Электрика в кабель-каналах
Обогрев электрические маслонаполненные радиаторы 1,5 кВт — 2 шт.
Аварийное освещение от аккумулятора 24 В
Основное освещение 220 В
Светильник пылевлагозащищенный 4 шт.
Светильник уличного освещения 1 шт.
Световое табло «Выход» 1 шт.
Сигнализационное табло (красного цвета) 1 шт.
Оборудован внутренним и наружным контуром заземления
Предусмотрены модули порошкового пожаротушения 2 шт.
Модули предназначены для эксплуатации при температурном режиме от –45 °С до +50 °С
Модуль имеет степень огнестойкости 3А по СНиП 21-01-97
Группа возгораемости обшивочных материалов не горючие
Группа возгораемости утеплителя не горючий
Продукция имеет сертификат соответствия
Гарантийный срок эксплуатации — 1 год

Конструкция блок-контейнера для дизельных электростанций обеспечивает:

  • надёжность и удобство в эксплуатации
  • полную влагонепроницаемость, устойчивость к атмосферным осадкам, моющих, обеззараживающих и дегазирующих веществ
  • сохранность груза при транспортировке, хранении и перегрузке контейнера
  • удобство выполнения ремонта, крепления оборудования, технического и коммерческого осмотров
  • возможность транспортировки водным, автомобильным и авиационным (вертолет) транспортом
  • возможность перегрузки и транспортировки комплектного изделия за верхние крепления
  • все элементы конструкции контейнера, подверженные процессам коррозии, имеют защитное покрытие
  • в агрегатном отсеке обеспечена герметичность пола контейнера при 100% разливе топливной системы
  • пол контейнера выполнен из рифлёной стали толщиной 4 мм

Дизельные электростанции в утеплённом блок-контейнере предназначены для длительного автономного электроснабжения потребителей.
