Обмуровка котлов: назначение, устройство и современные решения
Обмуровка котлов — это огнеупорная защитная конструкция, формирующая герметичное топочное пространство внутри котельного оборудования. Именно в этом пространстве происходят ключевые процессы: сгорание топлива, движение горячих дымовых газов и удаление продуктов сгорания.
Основное назначение обмуровки — удержание высоких температур внутри котла и защита его конструктивных элементов от перегрева. Она предотвращает теплопотери, исключает подсос воздуха и обеспечивает безопасную и эффективную эксплуатацию оборудования.
Современные котлы, работающие на различных видах топлива — от угля до биомассы и природного газа, требуют индивидуальных подходов к подбору материалов и конструкции обмуровки.
Проще говоря, обмуровка — это «тепловой и защитный контур» котла, который одновременно удерживает тепло внутри процесса горения и защищает оборудование снаружи.
По данным Ассоциации производителей котельного оборудования России (АПКО), до 30% потерь тепла в промышленных котлах приходится на недостаточно эффективную или изношенную обмуровку, что напрямую не только снижает КПД и увеличивает эксплуатационные расходы, но и не соответствует требованиям к энергоэффективности.

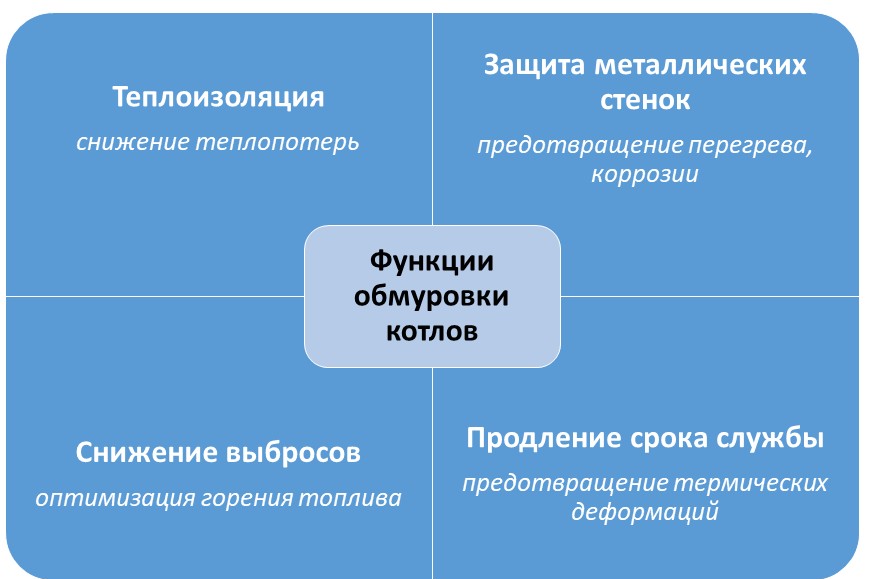

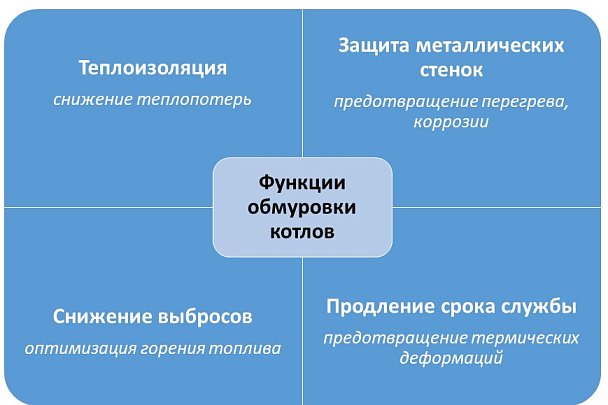

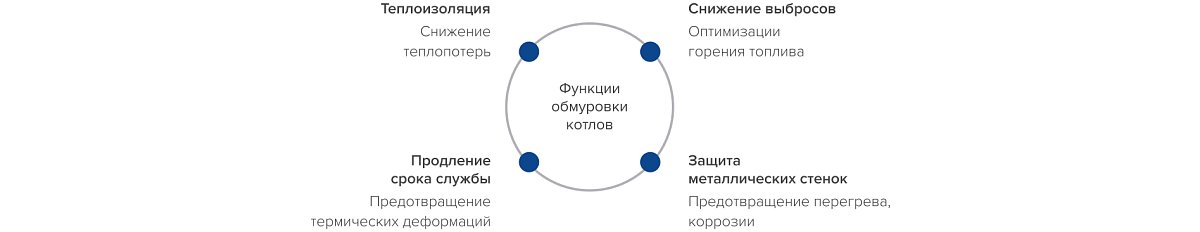

Обмуровка выполняет сразу несколько ключевых функций

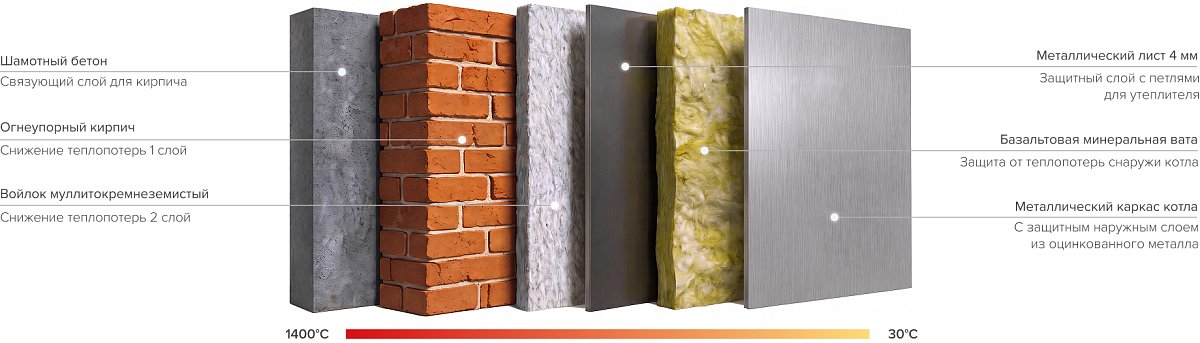

Общая структура обмуровки
Согласно отраслевому стандарту ОСТ 34 26.446-88, регламентирующему требования к огнеупорной и теплоизоляционной обмуровке промышленных водогрейных и паровых котлов, структура обмуровки котла выглядит следующим образом:
- Слой огнеупорного материала, формирующий внутреннюю камеру сгорания и газоходы. Он выдерживает прямое воздействие пламени и высоких температур (до 1400–1500 °C);
- Слой теплоизоляции, уменьшающий теплопотери и защищающий металлический корпус котла. Современные теплоизоляционные материалы имеют низкую теплопроводность (0,2–0,4 Вт/(м·К)) и высокую термостойкость;
- Защитный слой металлоконструкций или облицовки, обеспечивающий механическую защиту теплоизоляции и безопасность эксплуатации.
Современные котлы используют многослойные системы, где каждый слой оптимизирован под конкретный температурный режим и тип топлива.
Согласно СП 89.13330.2016 «Котельные установки», обмуровка котлов должна быть выполнена с учетом требований к термостойкости, прочности и огнестойкости материалов, а также предусматривать возможность замены изношенных элементов без демонтажа всего агрегата. Дополнительно нормы – ГОСТ 8691-2018 «Изделия огнеупорные общего назначения» – регламентируют выбор и свойства огнеупорных материалов для слоев обмуровки, а СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» содержит требования к теплоизоляционным материалам, конструкциям, нормам плотности теплового потока, методам расчёта толщины изоляции.
Основные виды обмуровки
По конструкции
| Тип обмуровки | Описание | Особенности | Применение |
| Тяжёлая | Кирпичная кладка из огнеупоров | Высокая масса, инерционность | Старые промышленные котлы |
| Лёгкая | Плиты, маты, волокнистые материалы | Низкая масса, быстрый монтаж | Современные котлы |
| Подвесная | Крепится к металлокаркасу | Компенсация температурных расширений | Высокотемпературные зоны |
| Панельная | Готовые модули | Быстрый монтаж и ремонт | Современные энергоустановки |
По материалам
Выбор материала обмуровки водогрейных и паровых котлов зависит от температуры рабочей среды, химического состава продуктов сгорания и механической нагрузки:
- Огнеупорные кирпичи (шамотный, высокоглиноземистый, динасовый, магнезитовый, хромомагнезитовый) — классический вариант для котлов средней и высокой мощности. Температурная устойчивость до 1800 °C.
- Шамотная керамика (шамотные плиты и блоки, корундовая керамика, муллитокремнезимнистая керамика, карбидокремниевая керамика) — обеспечивает высокую теплоизоляцию и стойкость к термическим ударам. Температурная устойчивость 1200-1700 °C.
- Минераловатные материалы (базальтовая и каолиновая вата, супертонкие волокнистые маты, вермикулитовые плиты) — применяются для обмуровки водогрейных и паровых котлов средней мощности, не разлагаются и не выделяют вредных веществ. Температурный диапазон 600–1400 °C.
- Композитные материалы (огнеупорные бетоны (литые, вибролитые), самотвердеющие массы, торкрет-массы, волокнистые модули, легковесные изоляционные бетоны) — современный вариант для котлов с циклической нагрузкой. Сочетают огнеупорность и низкую теплопроводность. Температурная устойчивость 1000-1800 °C.

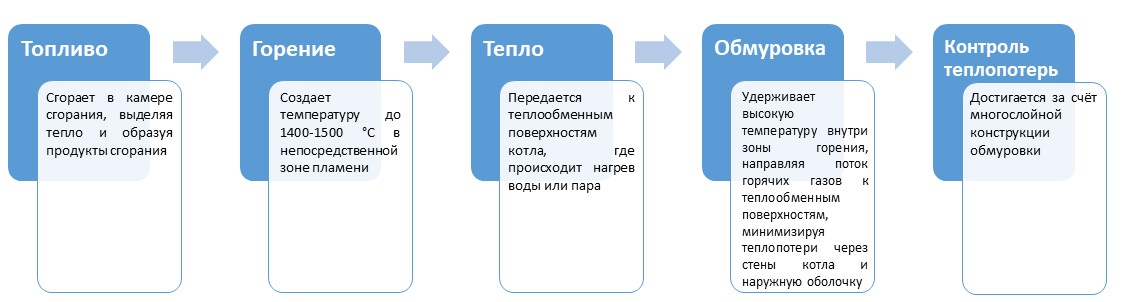

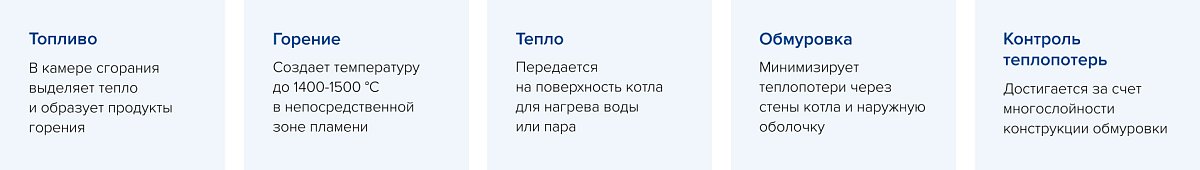

Принцип работы обмуровки
Обмуровка не просто «защищает стенку», она удерживает высокую температуру в зоне горения, направляет тепло к теплообменным поверхностям и снижает утечки энергии.

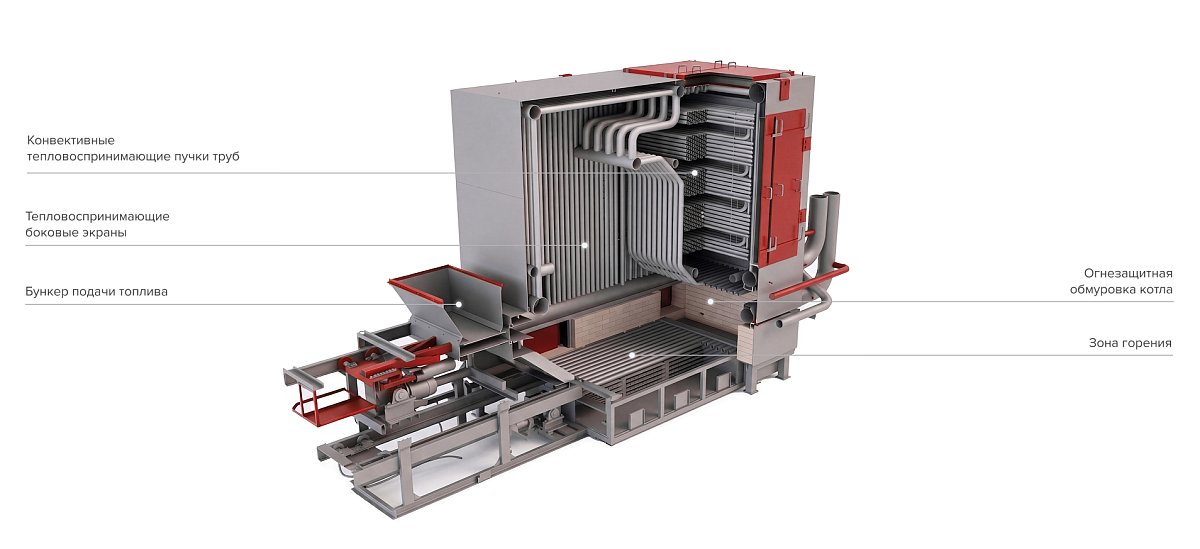

Типовая схема котла с обмуровкой
Технологии укладки
1. Кирпичная футеровка (кладка огнеупорного кирпича) – это традиционная и наиболее надежная технология для высокотемпературных зон. Она обладает высокой механической прочностью и устойчива к прямому пламени. Ее ключевыми особенностями являются:
- кладка выполняется на огнеупорных растворах (шамотных, глиноземистых),
- толщина швов обычно 2–3 мм, иногда до 5 мм в менее нагруженных участках,
- обязательно предусматриваются температурные (деформационные) швы – через каждые 1,5–2 м и в углах, у опор и металлоконструкций.
- штукатурные (набрызг/обмазка), которые наносятся слоями толщиной 10–50 мм. Основание предварительно очищается, увлажняется, иногда армируется сеткой. Используются составы на основе шамота, глинозема или жаростойких связующих;
- наливные (литые) смеси, заливаемые в опалубку или наносимые методом виброукладки. Такие смеси требуют точного дозирования воды и уплотнения (вибратор или штыкование), а после укладки обязательна сушка и прогрев (выпал), иначе возрастает риск взрывного растрескивания.
3. Плиты, маты и волокнистые модули (легкая футеровка) – современное решение для ускоренного монтажа и снижения массы конструкции. В качестве материалов используются керамическое волокно, минераловатные плиты и многослойные изоляционные панели, обладающие низкой теплопроводностью и способностью работать при высоких температурах. Важной особенностью таких материалов является их сжимаемость, благодаря которой они способны компенсировать температурные деформации без устройства специальных компенсационных швов, как это требуется в кирпичной кладке. Монтаж осуществляется с помощью жаростойких металлических анкеров — шпилек, крюков или специальных Y- и V-образных держателей, которые привариваются к корпусу котла. Сами маты и плиты фиксируются прижимными элементами, а в некоторых случаях дополнительно прошиваются проволокой для повышения надежности крепления.
Укладка может выполняться различными способами:
- внахлёст для устранения теплопотерь через стыки,
- модульно — с использованием готовых блоков из сжатого волокна,
- многослойно, когда внутренний слой выполняет функцию огнеупорной защиты, а внешний — теплоизоляции.
Типичные дефекты и причины разрушения обмуровки
Не стоит забывать, обмуровка, как и любая инженерная конструкция, подвержена износу, что проявляется в ряде типичных дефектов. К основным проблемам относятся трещины в огнеупорном слое, выкрашивание швов, отслоение теплоизоляции, а также перегрев несущих металлоконструкций и образование тепловых мостиков, приводящих к потерям энергии.
Причинами этих разрушений чаще всего становятся термоциклические нагрузки — постоянные циклы нагрева и охлаждения, вызывающие внутренние напряжения в материале. Существенное влияние оказывают и вибрации от работающего оборудования, которые нарушают целостность кладки. Кроме того, к дефектам могут приводить ошибки, допущенные при монтаже, и использование некачественных или несовместимых материалов.
Актуальные тенденции в обмуровке
Современные решения в обмуровке значительно отличаются от классических кирпичных конструкций. Ключевых тенденций несколько:
- происходит переход к лёгким материалам, что позволяет снизить массу конструкции и уменьшить её тепловую инерцию,
- на первый план выходит модульность: обмуровку всё чаще собирают из готовых панелей, что существенно ускоряет монтаж,
- активно внедряется цифровое проектирование. BIM-моделирование, расчёт тепловых потоков и виртуальная проверка узлов позволяют создавать более точные и надёжные решения,
- большое значение приобретает интеграция с конструкцией котла. Обмуровка проектируется с учётом совместной работы с каркасом и необходимостью компенсации температурных расширений.
По требованиям европейских и российских стандартов к энергоэффективным и «зелёным» объектам могут быть отнесены котлы у которых: снижен расход топлива, уменьшены выбросы вредных газов, а теплоизоляция уменьшает тепловое загрязнение окружающей среды. Эти критерии также немаловажны для компаний, действующих в соответствии с принятой ESG-политикой.
Обмуровка водогрейных и паровых котлов — это не просто техническая необходимость, а фундамент энергоэффективного производства. Именно современные технологии позволяют достичь идеального баланса между долговечностью конструкции, безупречной теплоизоляцией и значительной экономией топлива. Слагаемыми успеха в этом деле являются:
- Тщательный подбор материалов, идеально соответствующих типу котла и используемому топливу,
- Строжайший контроль термических расширений и влажности на всех этапах монтажа, что гарантирует целостность системы на долгие годы,
- Внедрение инновационных композитных и базальтовых утеплителей, которые становятся залогом максимального КПД котельной установки.
Компания «Рыбинсккомплекс» одна из немногих на российском рынке, чьи производственные мощности и компетенции позволяют производить футеровку, обмуровку котлов на площадке завода еще на этапе производства, тем самым обеспечивая полную комплектность оборудования. Все работы выполняются на самом высоком уровне в строгом соответствии с требованиями заводов-изготовителей, что гарантирует надежность, герметичность и долговечность конструкции.
Инвестиции в качественную обмуровку — это вклад в будущее работы котельной, который окупается за счёт радикального снижения теплопотерь, продления срока службы оборудования и, как следствие, сокращения расходов на его техническое обслуживание.
