Модульная дизельная котельная 12 МВт

#Эн_БМК_ЖД-12_0026

Мощность, МВт 12
Топливо Дизель
Тип котла Водогрейный
Габариты, м 11х18

Тип котельной: Жидкотопливная

Автоматизированная блочно-модульная водогрейная дизельная котельная теплопроизводительностью 12 МВт поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией. В котельной установке смонтированы технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование.

Все оборудование проходит испытания на предприятии в заводских условиях. Котельная предназначена для выработки тепловой энергии для нужд системы отопления.

Стоимость модульной жидкотопливной котельной предоставляется по запросу.

Страницу:

Распечатать

Характеристики
Преимущества
Документы
Комплектация

Мощность, МВт: 12
Габариты, м: 11х18
Тип котла: Водогрейный
Топливо: Дизель
Количество блок-модулей, шт.: 6
Тип исполнения: Модульная
Тип топлива: Дизель

— Поставка модульной котельной в полной заводской готовности.
— Оптимальное соотношение цена/качество.
— Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
— Не требуется затрат на возведение капитальных зданий.
— Транспортировка возможна любым видом транспорта.
— Монтаж котельной осуществляется в течение 5-ти дней.
— Быстрый ввод котельной в эксплуатацию.

- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

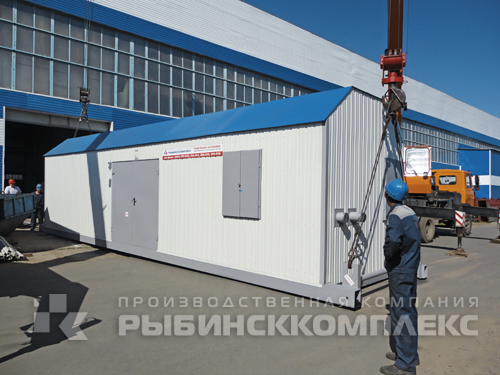

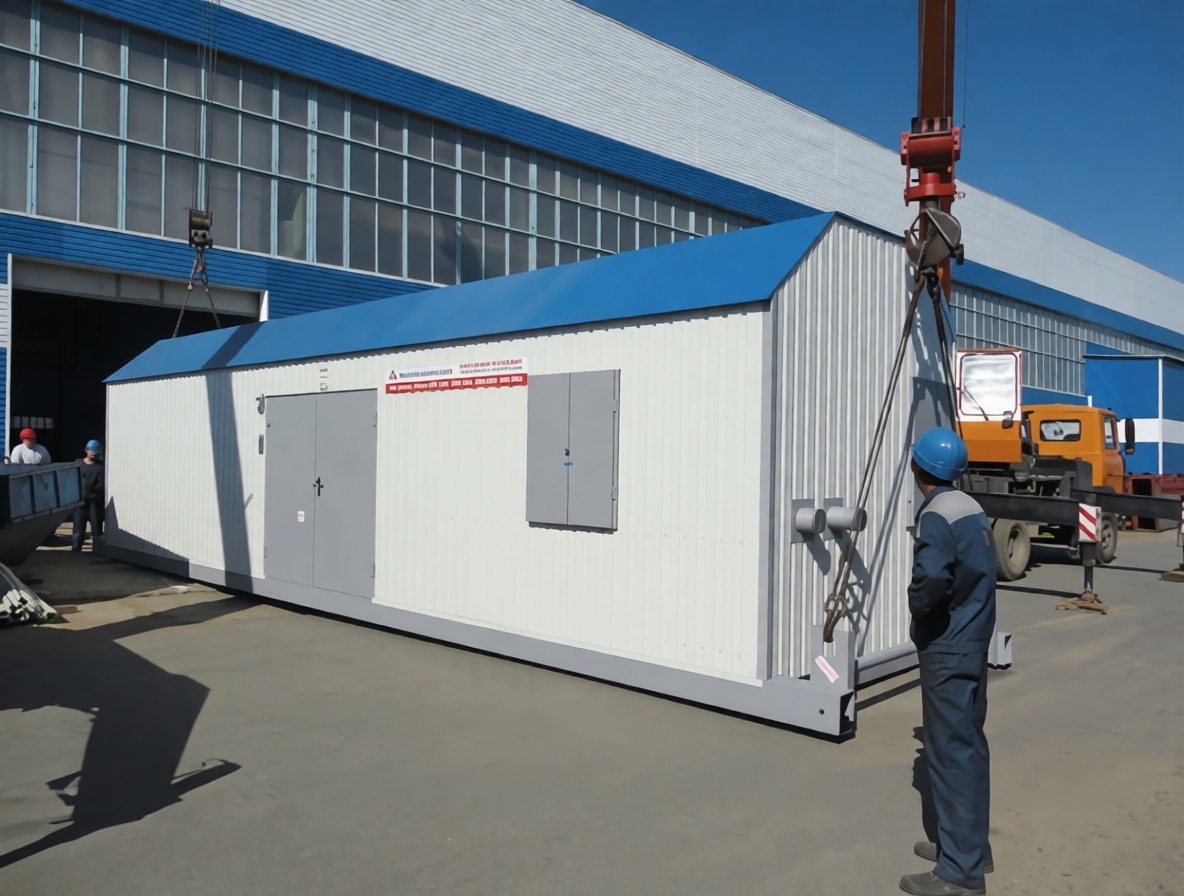

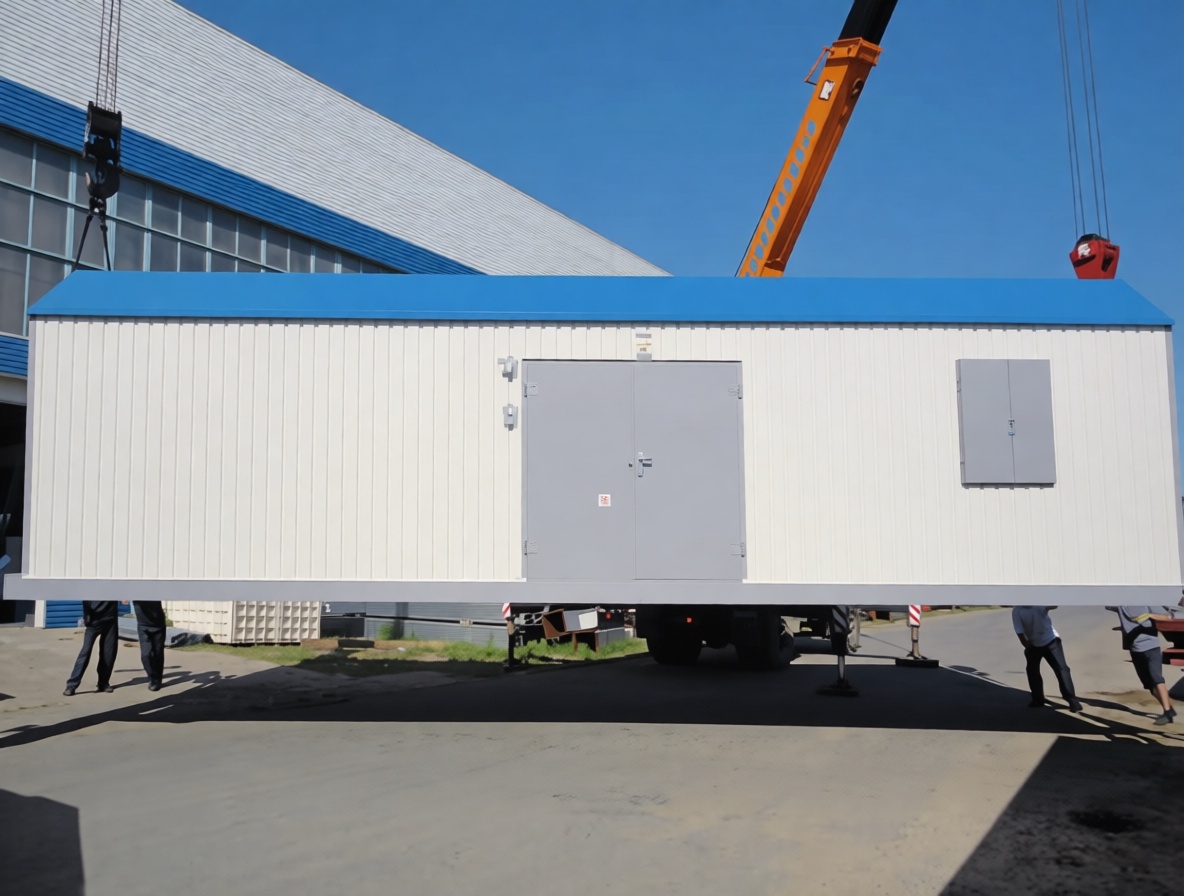

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х3,0 м (ДхШ): 6 шт.
Съёмная крыша: 1 шт.

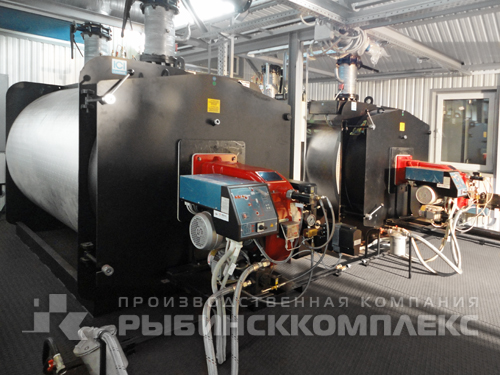

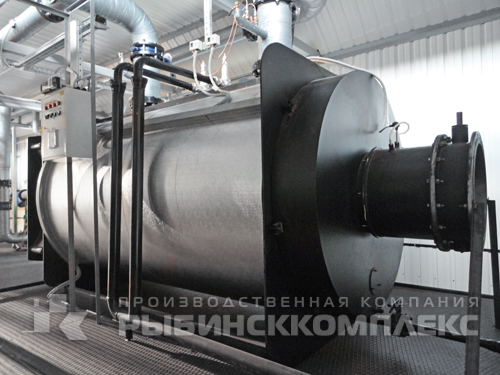

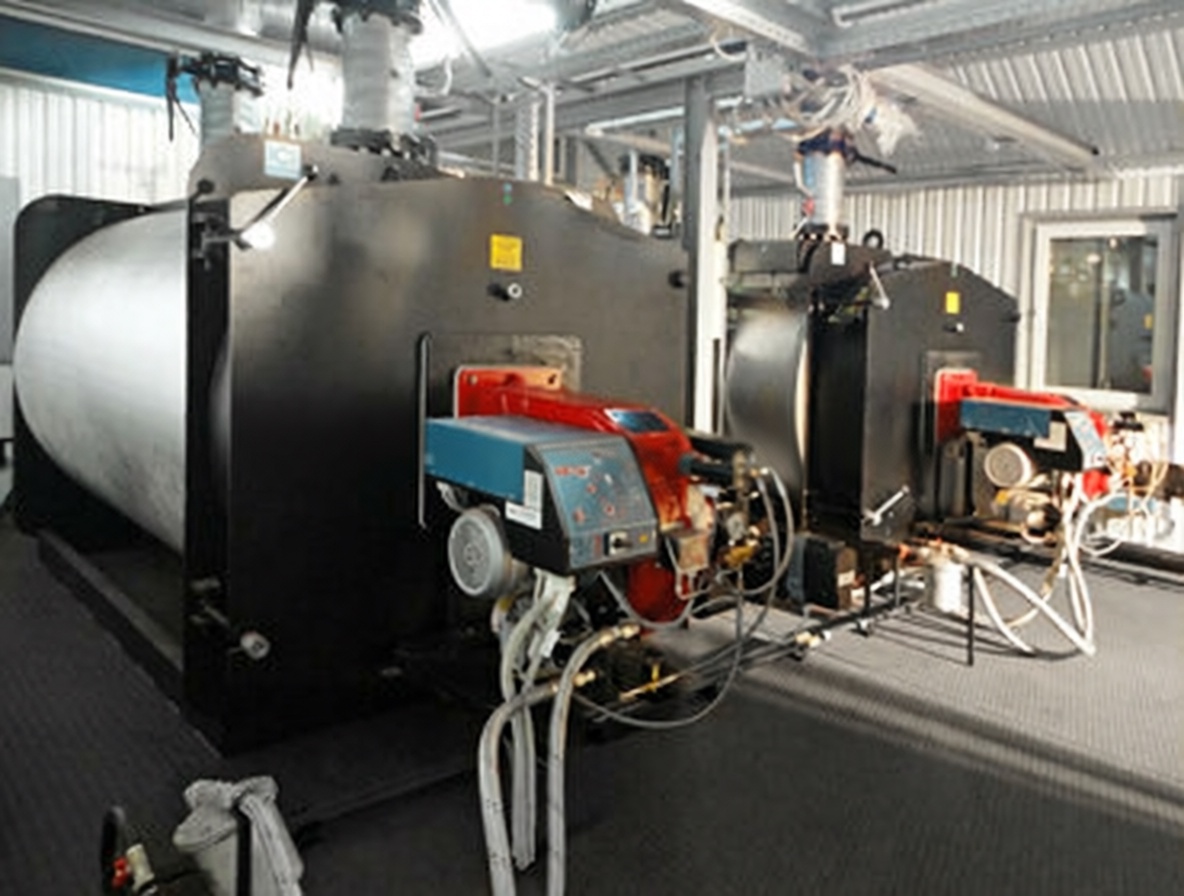

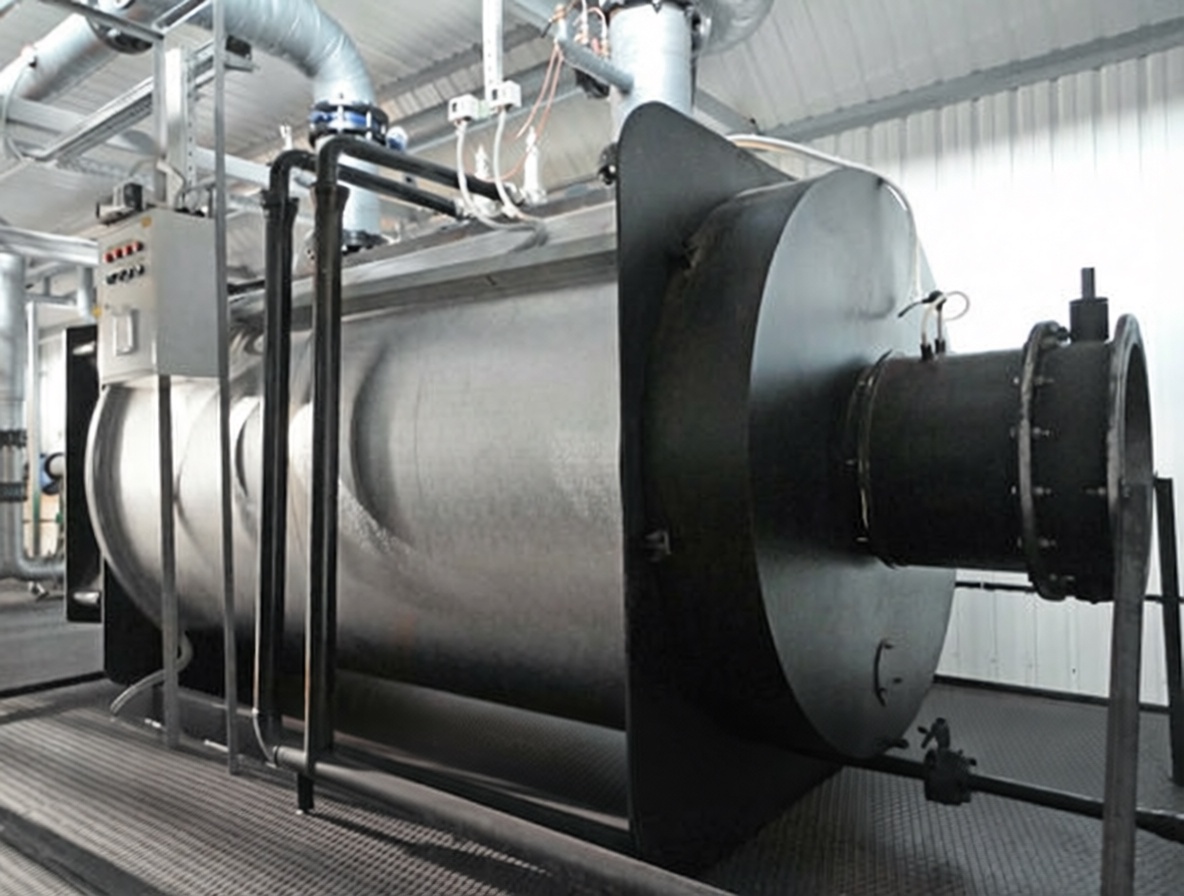

Котёл водогрейный стальной трёхходовой «РЭМЭКС», ТТГ-4 000, 4 000 кВт, 6 бар, в комплекте со шкафом управления: 3 шт.
Насос подпиточный, высокого давления (WILO), Н=40,0 м, G=5,0 м³/ч, 1,1 кВт, 380 В: 2 шт.
Частотный регулятор 1,5 кВт, 380 В: 2 шт.
Насос рециркуляции котла (WILO), Н=5,0 м, G=40,0 м³/ч, 1,1 кВт, 380 В: 3 шт.
Частотный регулятор 1,5 кВт, 380 В: 3 шт.
Система дозирования реагента G=5,0 м³/ч: 2 шт.
Автоматический фильтр-умягчитель «twin» G=5,0 м³/ч: 1 шт.
Бак гидроаккумулятор 60 л PN10: 1 шт.
Насос циркуляционный, котлового контура, фирмы «WILO», Н=12,0 м.в.ст, G=140,0 м³/ч, 7,5 кВт, 380 В (3 раб. /1 резервный): 4 шт.
Частотный регулятор 7,5 кВт, 380 В: 4 шт.
Теплообменник пластинчатый разборный, контура теплоснабжения, Q=6 000 кВт. 2 рабочих /1 резервный: 3 шт.
Насос циркуляционный сетевого контура (WILO), Н=40,0 м, G=140,0 м³/ч, 22,0 кВт, 380 В (3 рабочих/1 резервных): 4 шт.
Частотный регулятор 22,0 кВт, 380 В: 4 шт.
Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
Узел учёта расхода тепла и теплоносителя: 1 шт.
Трубопроводы, теплоизоляция, крепления: 1 шт.
Горелка жидкотопливная плавно-2 ступенчатая, «Baltur» GI 420 DSPG, 1 840-5 522 кВт: 3 шт.
Комплект запорной и регулирующей арматуры для жидкого топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, эм. клапаны): 1 к-т
Измерительный узел учёта расхода топлива: 1 шт.
Трубопроводы, крепления: 1 шт.
Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
Приточная установка, вентрешетки: 2 шт.
Вентилятор осевой вытяжной: 2 шт.
Электрический обогреватель: 14 шт.
Система охранно-пожарной сигнализации, первичные средства пожаротушения: 1 шт.
Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, контроллеры, автоматика безопасности, кабельная продукция): 1 к-т
Сигнализатор контроля СО и СН4: 1 шт.
Комплект горизонтальных газоходов, шиберы: 1 к-т
Дымовая труба ферменного типа с индивидуальными нержавеющими газоходами с утеплением, Н=24 м: 1 шт.
Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
