Модульная газодизельная котельная мощностью 5 МВт

Здесь представлены проекты блочно-модульных котельных , реализованные нашим заводом “Рыбинсккомплекс”. Изготовим БМК на жидком, твёрдом и газообразном топливе для промышленных предприятий и социально-бытовых объектов, в максимальной заводской готовности, в соответствии с пожеланиями Заказчика и спецификой технологических процессов.

Модульная газодизельная котельная мощностью 5 МВт

К списку объектов

Модульная газодизельная котельная мощностью 5 МВт

#Эн_БМК_ГД-5_0010

Мощность, МВт 5
Топливо Газ/Дизель
Тип котла Водогрейный
Габариты, м 11х9

Тип котельной: Газо-дизельная

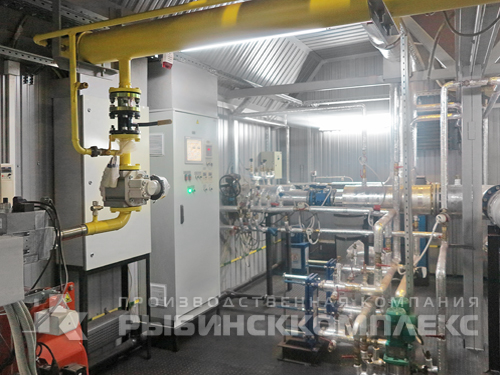

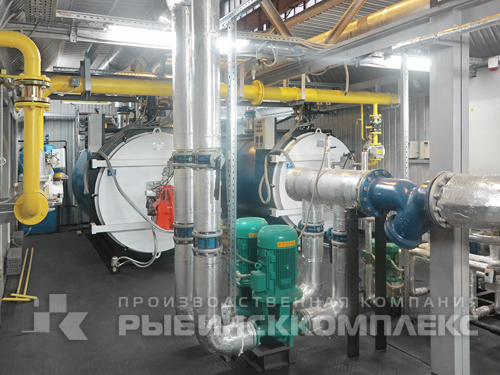

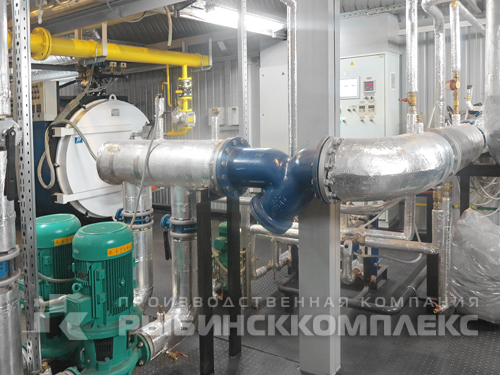

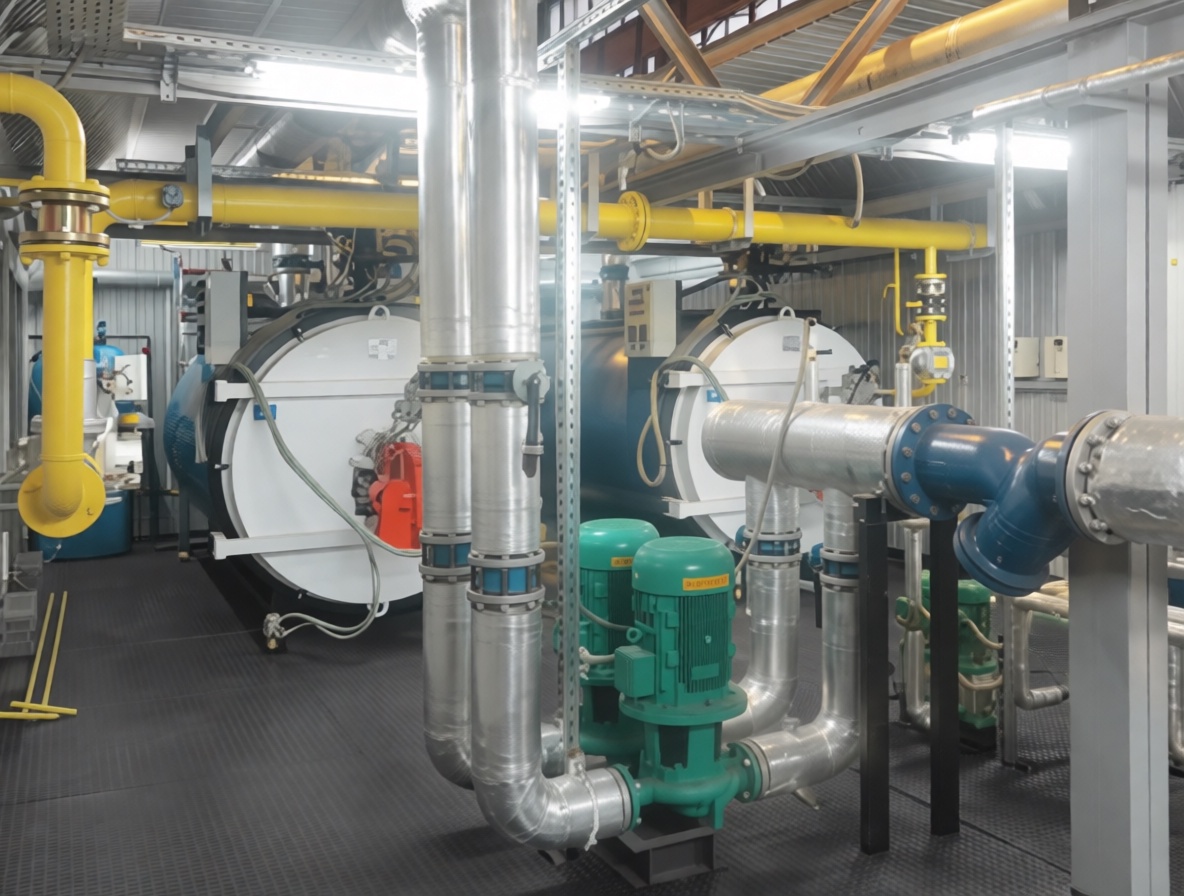

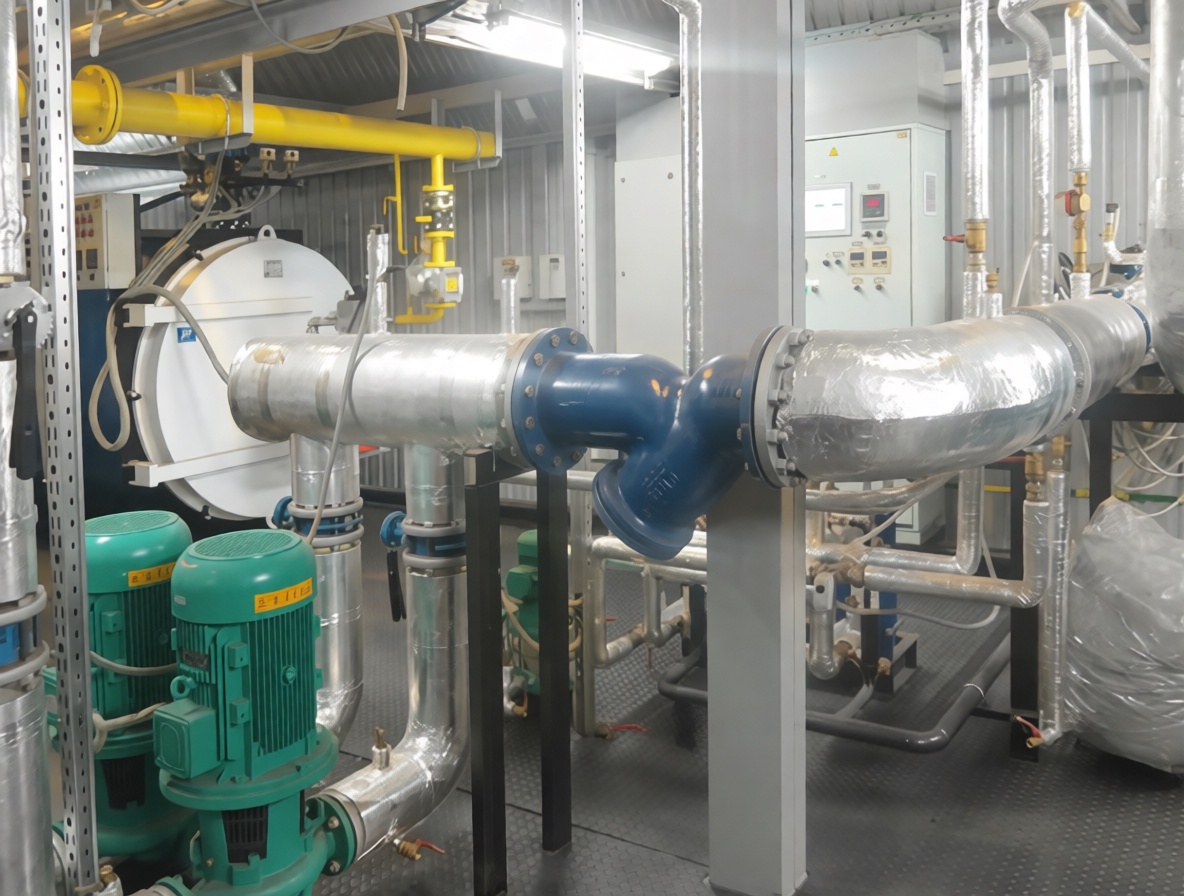

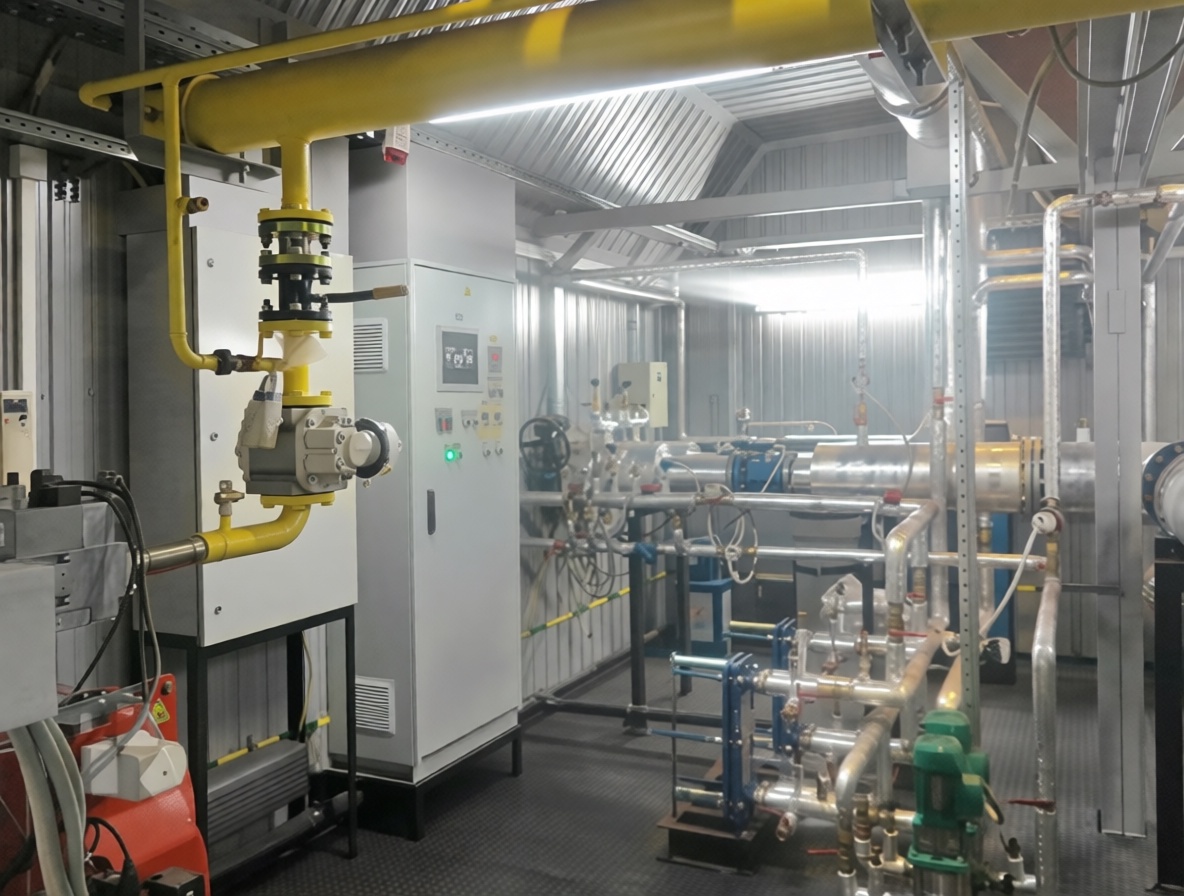

Блочно-модульная водогрейная газо-дизельная котельная мощностью 5 МВт поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией. В блок-контейнерах, согласно проекту, смонтированы технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование. В качестве основного топлива используется газ, резервным — дизельное топливо.

Все оборудование проходит испытания на предприятии в заводских условиях. Котельная предназначена для выработки тепловой энергии для нужд системы отопления и горячего водоснабжения.

Стоимость модульной газо-дизельной котельной предоставляется по запросу.

Страницу:

Распечатать

Характеристики
Преимущества
Документы
Комплектация

Мощность, МВт: 5
Габариты, м: 11х9
Тип котла: Водогрейный
Топливо: Газ/Дизель
Количество блок-модулей, шт.: 3
Тип исполнения: Модульная
Тип топлива: Газ/Дизель

— Поставка модульной котельной в полной заводской готовности.
— Оптимальное соотношение цена/качество.
— Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
— Не требуется затрат на возведение капитальных зданий.
— Транспортировка возможна любым видом транспорта.
— Монтаж котельной осуществляется в течение 5-ти дней.
— Быстрый ввод котельной в эксплуатацию.

- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х3,0 м (ДхШ): 3 шт.
Котёл стальной водогрейный «РЭМЭКС» ТТГ-2 500, 2,5 МВт, до 115 °С, 6 бар, в комплекте со шкафом управления: 2 шт.
Система дозирования реагента G=2,0 м³/ч: 2 шт.
Автоматический фильтр-умягчитель G=2,0 м³/ч, непрерывн. типа: 1 шт.
Насос подпиточный высокого давления (WILO), Н=40 м.в.ст., G=16,0 м³/ч, 5,5 кВт, 380 В: 2 шт.
Частотный регулятор 4,0 кВт, 380 В: 2 шт.
Теплообменник пластинчатый разборный, контура горячего водоснабжения, 500 кВт, 95/70х5/65 °С, G=7,0 м³/ч, 2 рабочих: 2 шт.
Насос циркуляции ГВС «Wilo», Н=30,0 м.в.ст., G=3,5 м³/ч, 0,75 кВт, 380 В, (1 рабочий /1 резервный): 2 шт.
Бак гидроаккумулятор 60 л, PN10: 1 шт.
Насос циркуляционный подмешивающий «WILO», Н=5,0 м.в.ст, G=37,0 м³/ч, 1,1 кВт, 380 В: 2 шт.
Насос циркуляционный сетевого контура WILO, Н=30,0 м.в.ст, G=110,0 м³/ч, 15,0 кВт, 380 В, 2 рабочих /1 резервный: 3 шт.
Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
Узел учёта расхода тепла и теплоносителя: 1 шт.
Трубопроводы, теплоизоляция, крепления: 1 шт.
Горелка моноблочная комбинированная (газ/ДТ), плавно-2х-ступенчатая, «Baltur» COMIST 250 DSPGM, 1 127-3 380 кВт, 100-500 мбар, газовая рампа DN65: 2 шт.
Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометры показывающие, фильтр, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
Узел покотлового учёта расхода газа: 2 шт.
Измерительный комплекс учёта расхода газа: 1 шт.
Комплект запорной и регулирующей арматуры для жидкого топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, ЭМ. клапан): 1 к-т
Трубопроводы, крепления: 1 шт.
Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
Воздушно-отопительная приточная установка, вентрешетки: 1 шт.
Вентилятор осевой вытяжной: 1 шт.
Электрический обогреватель: 12 шт.
Система охранно-пожарной сигнализации, первичные средства пожаротушения 1 шт.
Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, контроллеры, автоматика безопасности, кабельная продукция): 1 к-т
Сигнализатор загазованности по СО и СН4: 1 шт.
Дымовая труба самонесущая, ферменного типа, с 2 утепленными газоходами из нерж. стали, Н=31,0 м, комплект горизонтальных газоходов: 1 шт.
Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
