Модульная котельная 7 МВт

#Эн_БМК_ГД-7_0011

Мощность, МВт 7
Топливо Газ/Дизель
Тип котла Водогрейный
Габариты, м 11х9

Тип котельной: Газо-дизельная

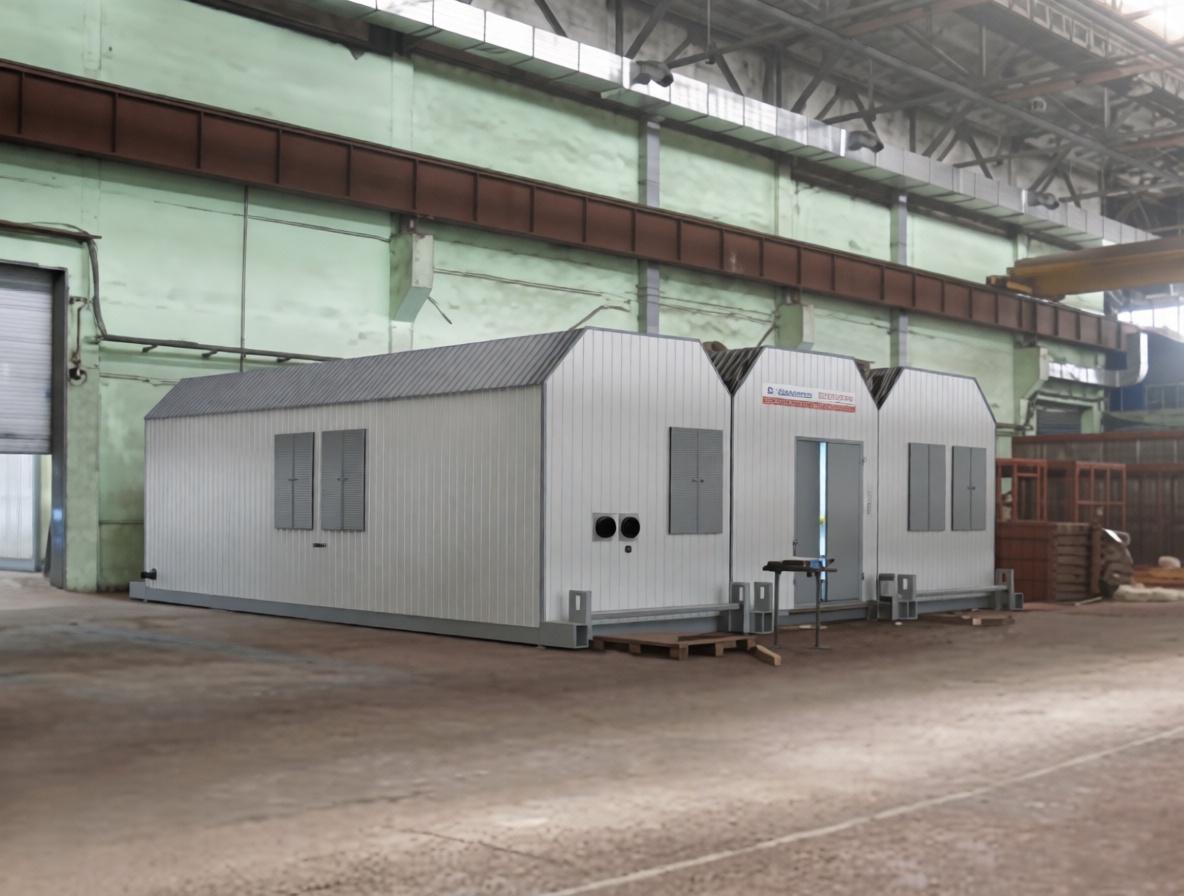

Комбинированная блочно-модульная водогрейная котельная мощностью 7 МВт, работающая на газообразном топливе с резервом на дизель, поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией. В котельной смонтированы технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование.

Все оборудование проходит испытания в заводских условиях. Котельная предназначена для выработки тепловой энергии для нужд системы отопления.

Стоимость модульной газо-дизельной котельной предоставляется по запросу.

Страницу:

Распечатать

Характеристики
Преимущества
Документы
Комплектация

Мощность, МВт: 7
Габариты, м: 11х9
Тип котла: Водогрейный
Топливо: Газ/Дизель
Количество блок-модулей, шт.: 3
Тип исполнения: Модульная
Тип топлива: Газ/Дизель

— Поставка модульной котельной в полной заводской готовности.
— Оптимальное соотношение цена/качество.
— Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
— Не требуется затрат на возведение капитальных зданий.
— Транспортировка возможна любым видом транспорта.
— Монтаж котельной осуществляется в течение 5-ти дней.
— Быстрый ввод котельной в эксплуатацию.

- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х3,0 м (ДхШ): 3 шт.
Котёл стальной водогрейный, трёхходовой «ЭНТРОРОС» ТТ100-3 500, производительность 3 500 кВт, давление до 6 бар, t до 115 ºC, рабочий /резервный: 2 шт.
Система дозирования реагента G=2,0 м³/ч: 2 шт.
Фильтр-умягчитель «twin» G=2,0 м³/ч, непрерывного типа: 1 шт.
Насос подпиточный многоступенчатый высокого давления (WILO), Н=50 м.в.ст., G=2,0 м³/ч, 0,75 кВт, 380 В: 2 шт.
Бак гидроаккумулятор 60 л, PN10: 1 шт.
Насос циркуляционный подмешивающий «WILO», Н=5,0 м.в.ст, G=42,0 м³/ч, 1,1 кВт, 380 В: 2 шт.
Насос циркуляционный сетевого контура «WILO», Н=10,0 м.в.ст, G=125,0 м³/ч, 5,5 кВт, 380 В, 1 рабочий /1 резервный: 2 шт.
Теплообменник пластинчатый разборный, контура теплоснабжения, 100х75 /70х95 ºС, 1 рабочий /1 резервный, 3 500 кВт: 2 шт.
Насос циркуляционный сетевого контура «WILO», Н=30,0 м.в.ст, G=125,0 м³/ч, 15,0 кВт, 380 В, 1 рабочий /1 резервный: 2 шт.
Узел учёта расхода тепла и теплоносителя: 1 шт.
Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтр сетчатый и фильтр-грязевик для очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
Трубопроводы, теплоизоляция, крепления: 1 шт.
Горелка моноблочная комбинированная, плавно-2х-ступенчатая, «Baltur» GI MIST 350 DSPGM, 1 581-4 743 кВт, 150-500 мбар, газовая рампа DN65: 2 шт.
Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
Узел покотлового учёта расхода газа: 2 шт.
ГРУ в комплекте с узлом учёта расхода газа: 1 шт.
Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, эм. клапан, узел учёта): 1 к-т
Бак запаса топлива 1 000 л с обвязкой: 1 шт.
Трубопроводы, крепления: 1 шт.
Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
Воздушно-отопительная приточная установка, вентрешетки: 1 шт.
Вентилятор осевой вытяжной: 1 шт.
Электрический обогреватель: 13 шт.
Система охранно-пожарной сигнализации, первичные средства пожаротушения: 1 шт.
Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, контроллеры, автоматика безопасности, кабельная продукция): 1 к-т
Сигнализатор загазованности по СО и СН4: 1 шт.
Дымовая труба самонесущая, стальная, утеплённая, Н=20,0 м, комплект горизонтальных утеплённых газоходов, шиберы: 1 шт.
Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
