Модульная газовая котельная 10,0 тонн п/ч
- Мощность, МВт 7,5
- Топливо Газ
- Тип котла Паровой
- Габариты, м 11х15
- Тип котельной: Газовая
Автоматическая блочно-модульная паровая газовая котельная теплопроизводительностью 10,0 тп/ч.

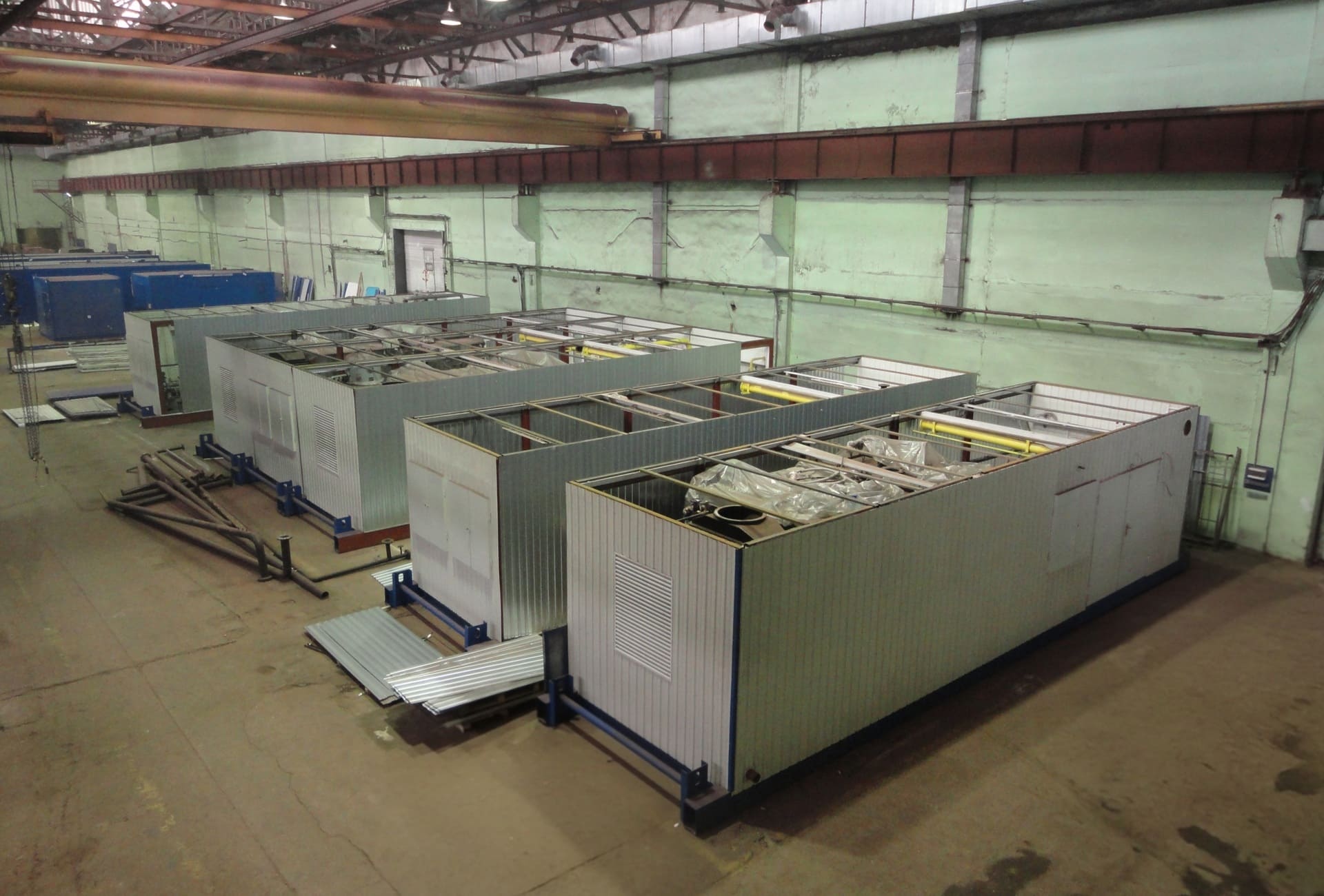

Котельная поставляется в блок-модулях полной заводской готовности и комплектации согласно спецификации.
Смонтировано под ключ: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: природный газ.
Оборудование модульной котельной проходит испытания в заводских условиях.
Назначение: для выработки пара на предприятии.
Стоимость модульной газовой котельной предоставляется по запросу.
Получить консультацию
Страницу:
Распечатать
Поделиться
Распечатать Поделиться
- Характеристики
- Преимущества
- Документы
- Комплектация
- Мощность, МВт: 7,5
- Габариты, м: 11х15
- Тип котла: Паровой
- Топливо: Газ
- Регион строительства: По требованию Заказчика
- Количество блок-модулей, шт.: 4
- Тип исполнения: Модульная
- — Поставка модульной котельной в полной заводской готовности.
- — Оптимальное соотношение цена/качество.
- — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
- — Не требуется затрат на возведение капитальных зданий.

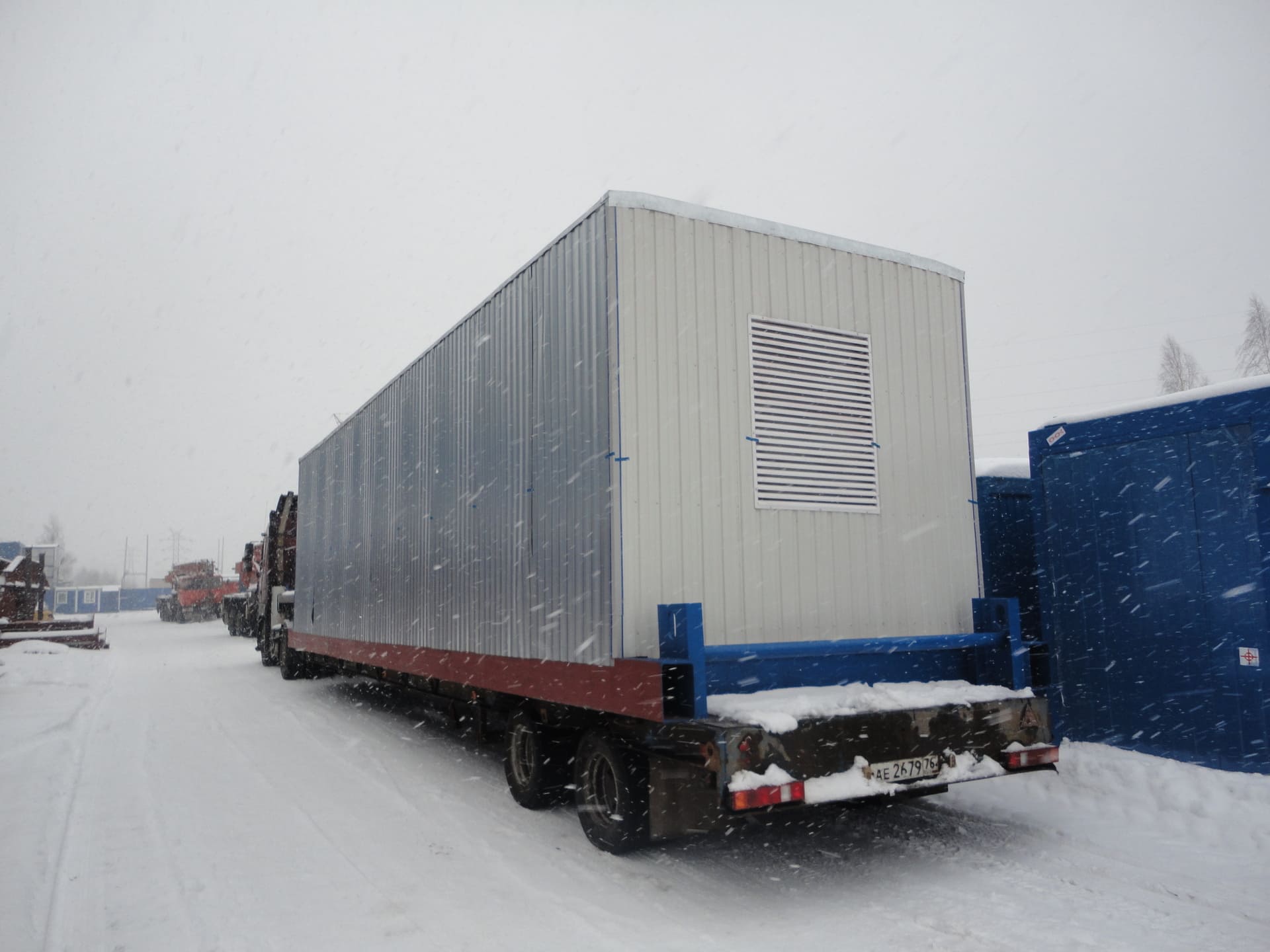

- — Транспортировка возможна любым видом транспорта.
- — Монтаж котельной осуществляется в течение 5-ти дней.
- — Быстрый ввод котельной в эксплуатацию.
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

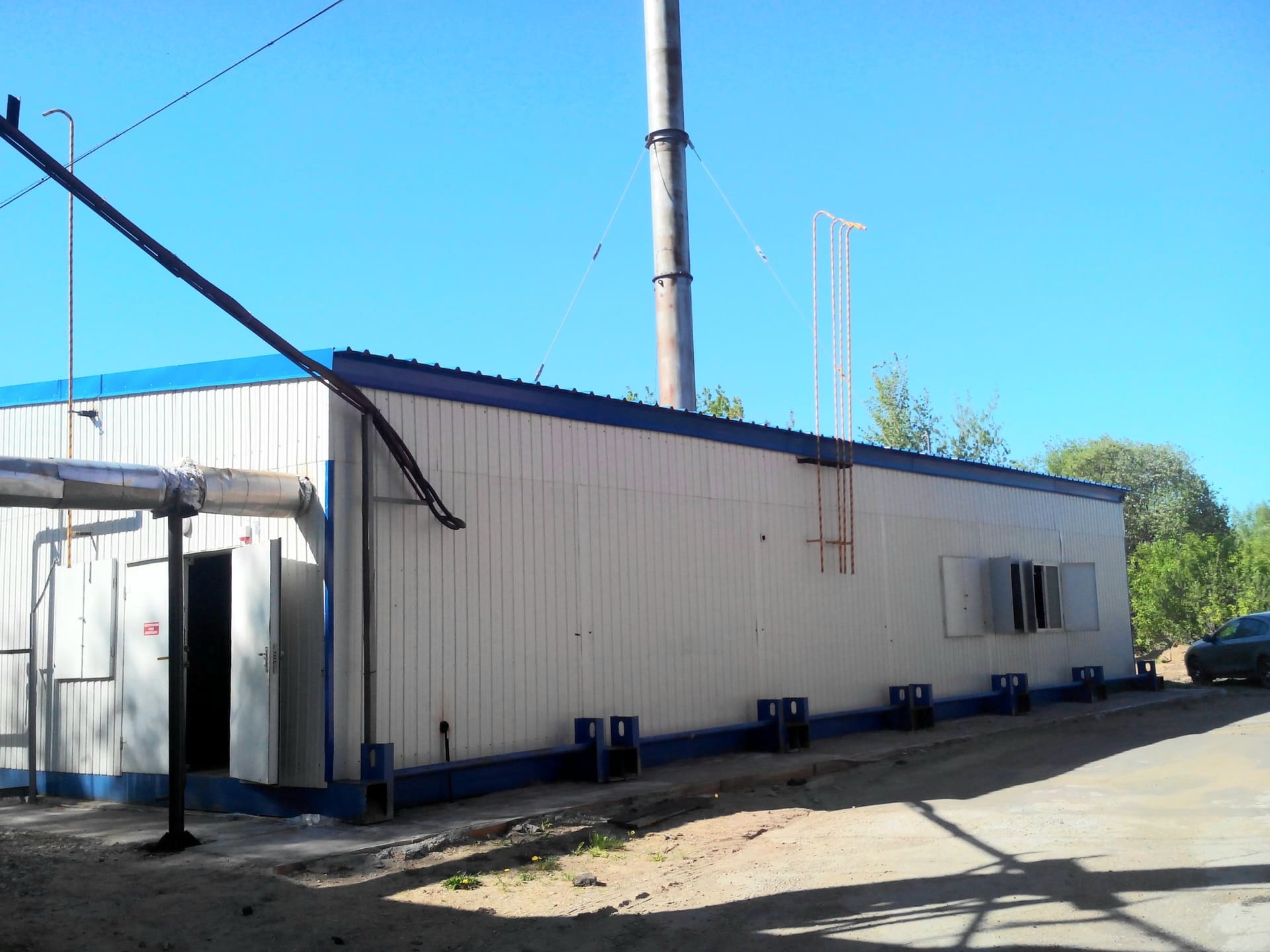

- Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х3,0 м (ДхШ): 4 шт.
- Вставка межблочная 11,0х1,5 м (ДхШ): 2 шт.
- Комплект конструкций и материалов для организации съёмной кровли: 1 к-т

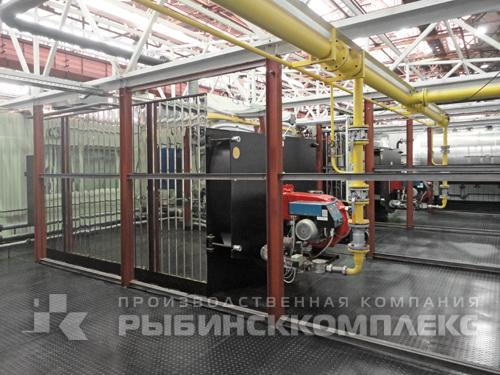

- Парогенератор ICI Caldaie SIXEN 5 000, 5 100 кгп/ч, 8-12 бар, в комплекте с автоматикой, предохранительной и запорной арматурой, питательным насосом, клапанами продувок и пр.: 2 шт.
- Насос исходной воды (WILO), Н=40,0 м, G=7,0 м³/ч, 2,2 кВт, 380 В: 3 шт.
- Частотный регулятор, 2,2 кВт, 380 В: 3 шт.
- Комплекс систем водоподготовки Gн=4,0 м³/ч: 1 шт.
- Теплообменник пластинчатый разборный, контура теплоснабжения, 3 400 кВт, 165/75х70/95 ºС, 2 рабочих: 2 шт.
- Насос подпиточный (WILO), Н=40,0 м, G=2,0 м³/ч, 0,75 кВт, 380 В: 2 шт.
- Насос циркуляционный сетевого контура, (WILO), Н=30,0 м.в.ст, G=120,0 м³/ч, 18,5 кВт, 380 В (2 рабочих /1 резервный): 3 шт.
- Частотный регулятор, 18,5 кВт, 380 В: 3 шт.

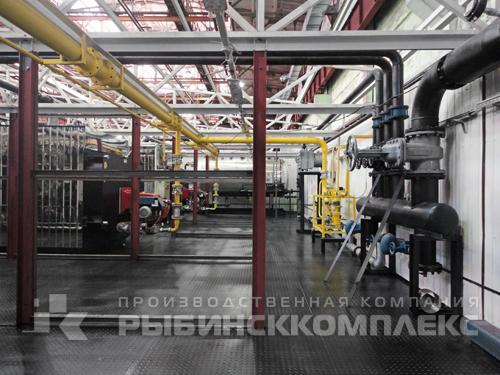

- Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т

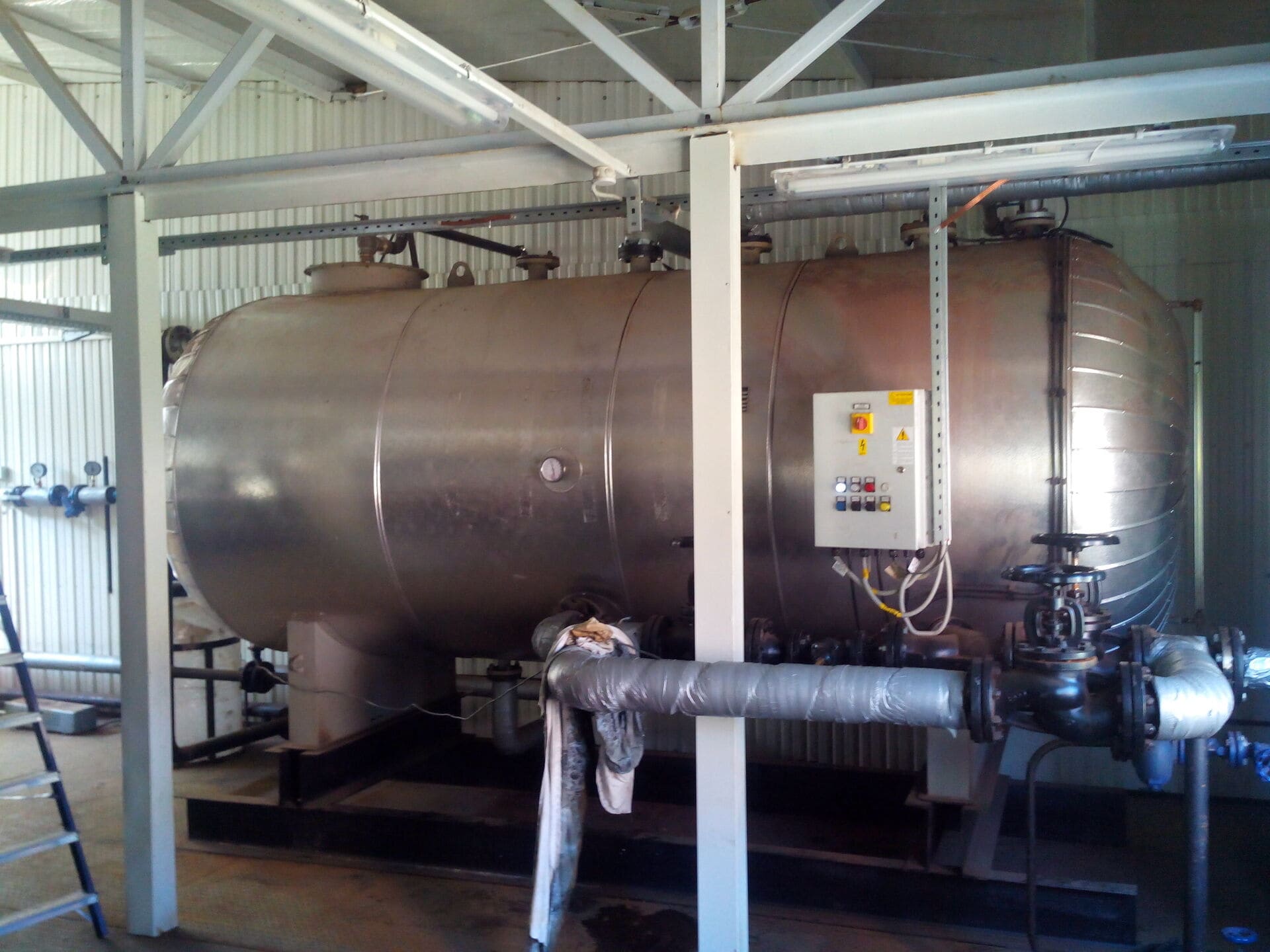

- Модуль запаса воды и атмосферной деаэрации, 10 000 л: 1 шт.
- Узел учёта расхода пара: 1 шт.
- Трубопроводы, теплоизоляция, крепления: 1 шт.

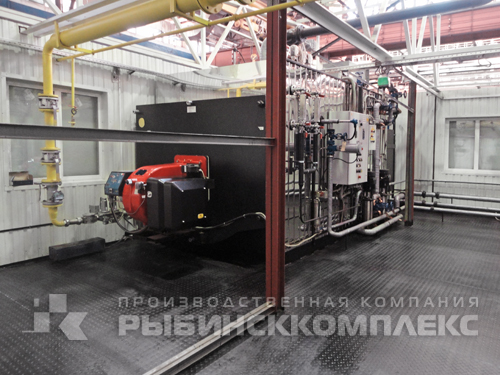

- Горелка комбинированная (газ/мазут) моноблочная, с плавно-2х-ступенчатым регулированием мощности, фирмы "Baltur" GI-MIST 350 DSPNM-D 100 °E, 1 581-4 743 кВт. DN65: 2 шт.
- Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т

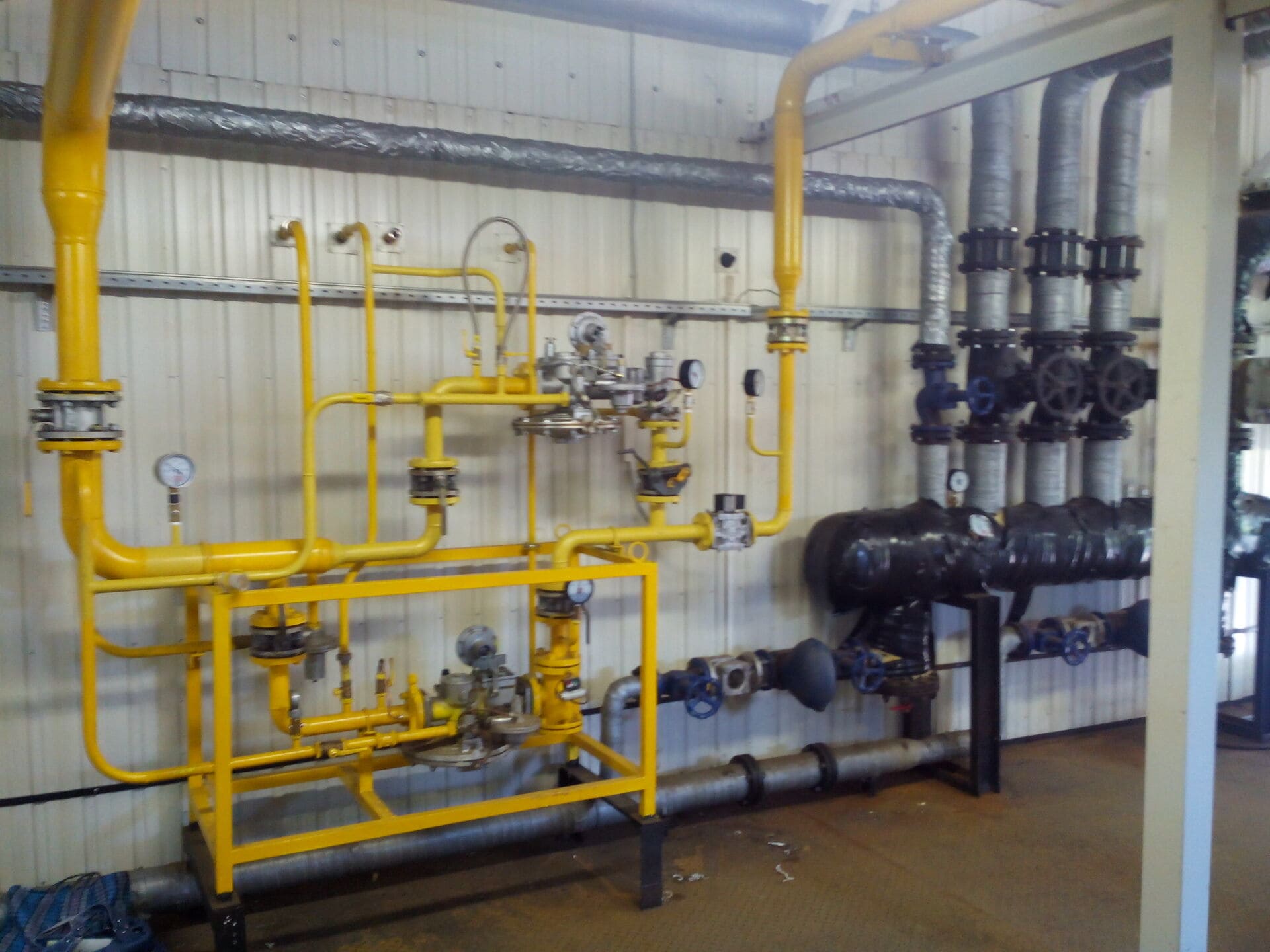

- Газорегуляторная установка, с 2 линиями редуцирования: 1 шт.
- Измерительный комплекс учёта расхода газа: 1 шт.
- Покотловой учёт газа: 2 шт.
- Комплект запорной и регулирующей арматуры для жидкого топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, ЭМ. клапан): 1 к-т
- Трубопроводы, крепления: 1 шт.
- Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
- Приточная установка, решётки: 1 шт.
- Вентилятор осевой вытяжной: 2 шт.
- Печь электрическая ПЭТ-4: 12 шт.
- Система охранно-пожарной сигнализации: 1 шт.

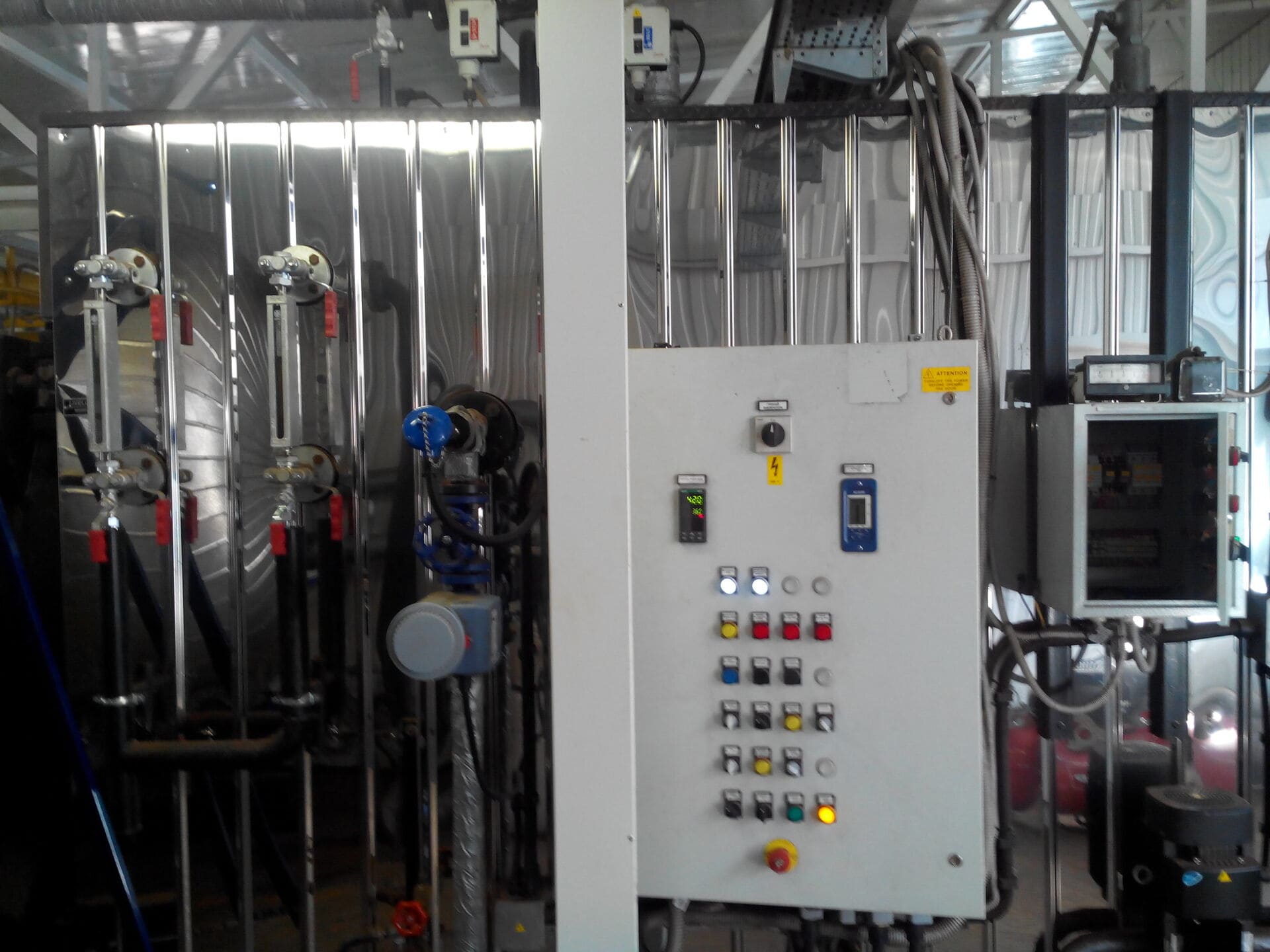

- Комплект автоматики котельной (щит автоматики, КИП, автоматика безопасности, кабельная продукция): 1 к-т
- Сигнализатор загазованности по СО и СН4: 1 шт.

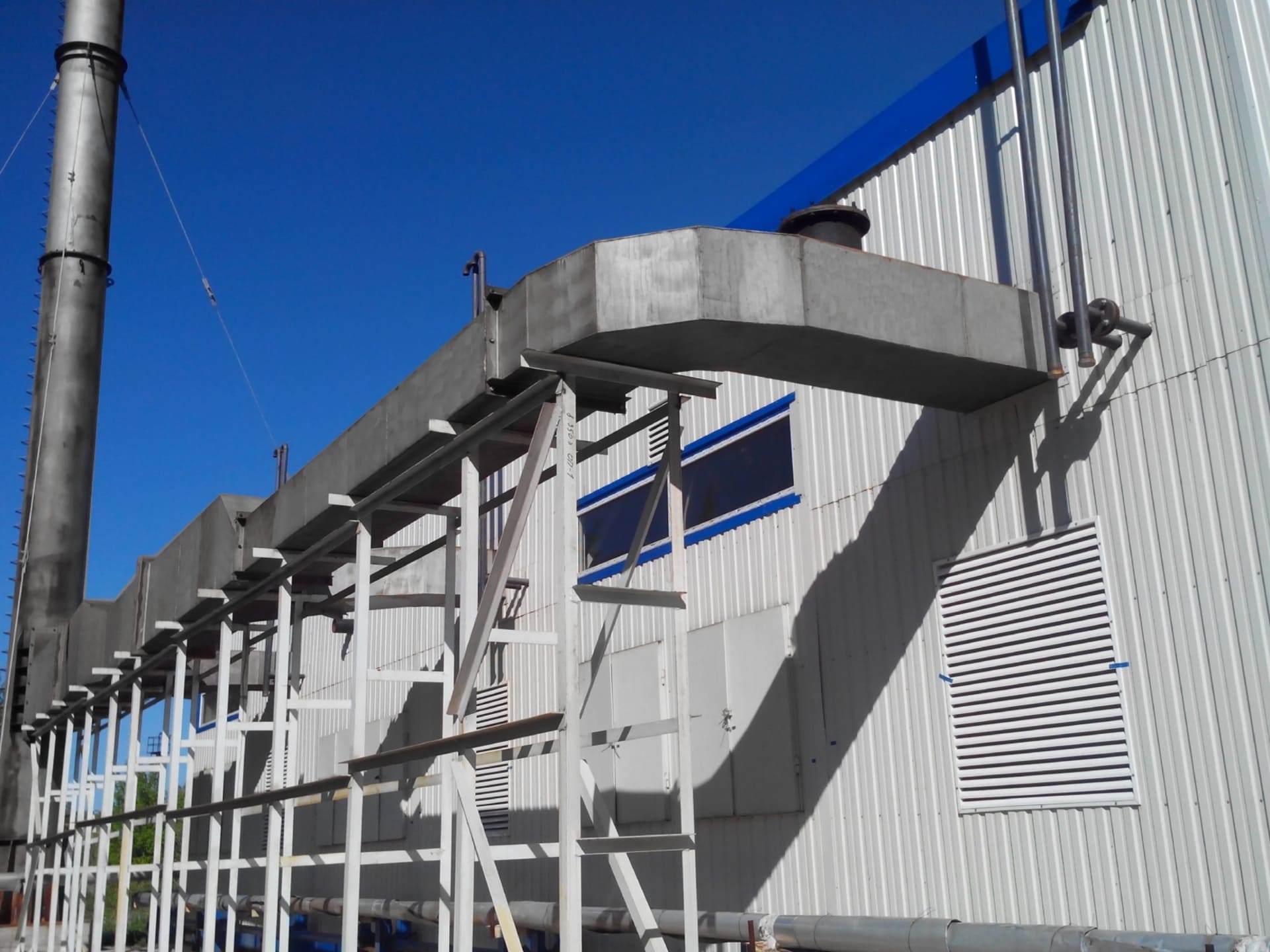

- Дымовая труба самонесущая, L=21 м шиберы, газоходы: 1 шт.
- Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
