Модульная газовая котельная 12 МВт

#Эн_БМК_Г-12_0006

Мощность, МВт 12
Топливо Газ
Тип котла Водогрейный
Габариты, м 11х13

Тип котельной: Газовая

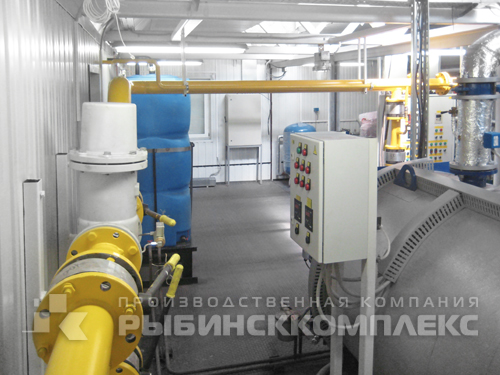

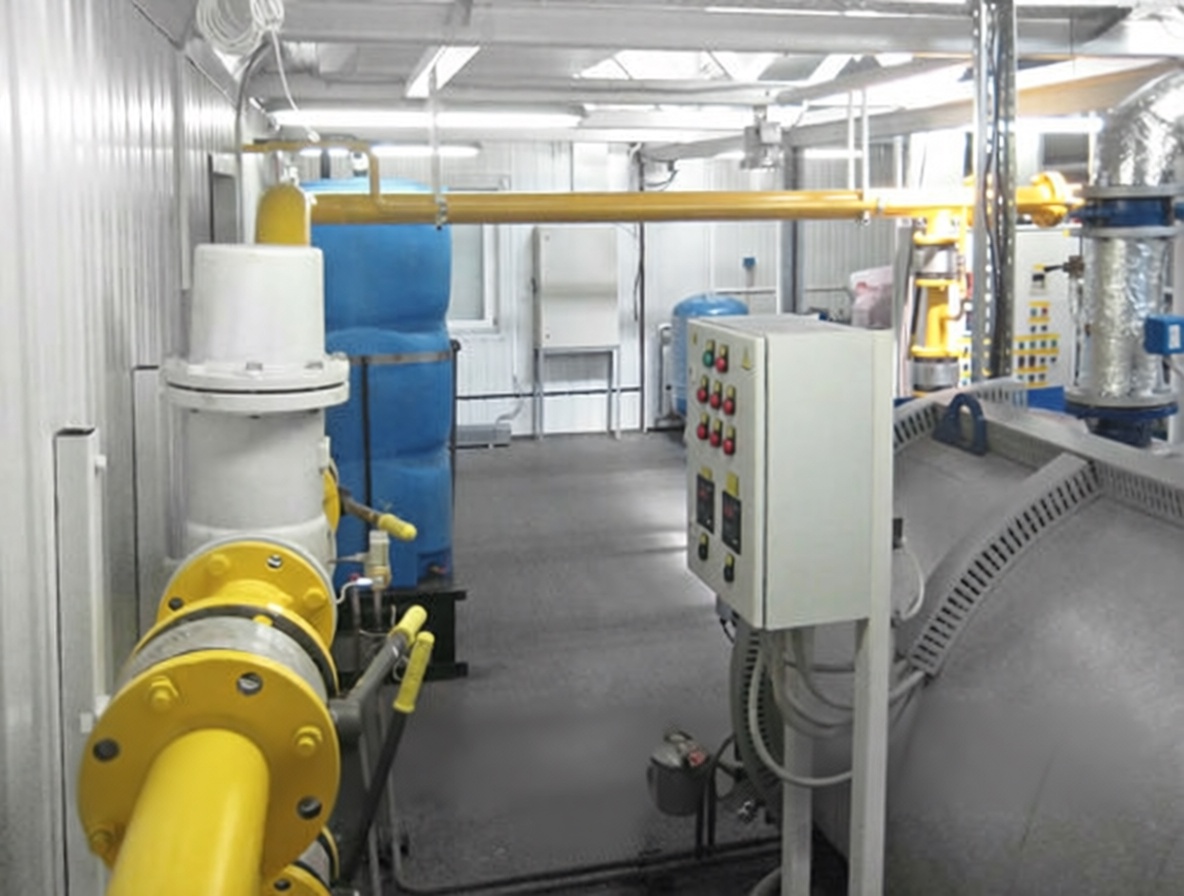

Блочно-модульная водогрейная котельная мощностью 12 МВт, работающая на природном газе, поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией. В блок-модулях котельной смонтированы технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование.

Все оборудование котельной установки проходит испытания в заводских условиях. Котельная предназначена для выработки тепловой энергии для нужд системы отопления и горячего водоснабжения.

Стоимость модульной газовой котельной предоставляется по запросу.

Страницу:

Распечатать

Характеристики
Преимущества
Документы
Комплектация

Мощность, МВт: 12
Габариты, м: 11х13
Тип котла: Водогрейный
Топливо: Газ
Количество блок-модулей, шт.: 4
Тип исполнения: Модульная

— Поставка модульной котельной в полной заводской готовности.
— Оптимальное соотношение цена/качество.
— Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
— Не требуется затрат на возведение капитальных зданий.

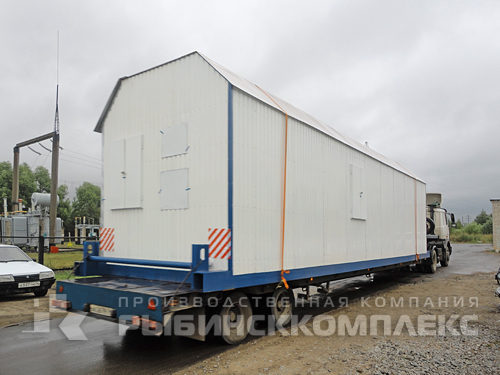

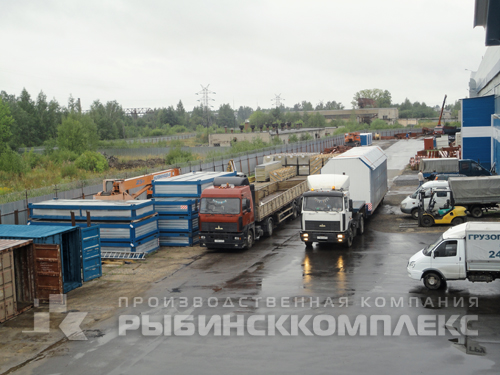

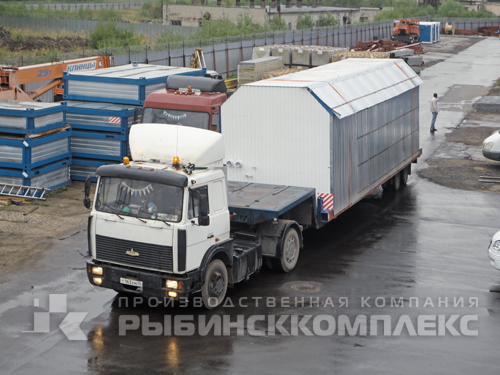

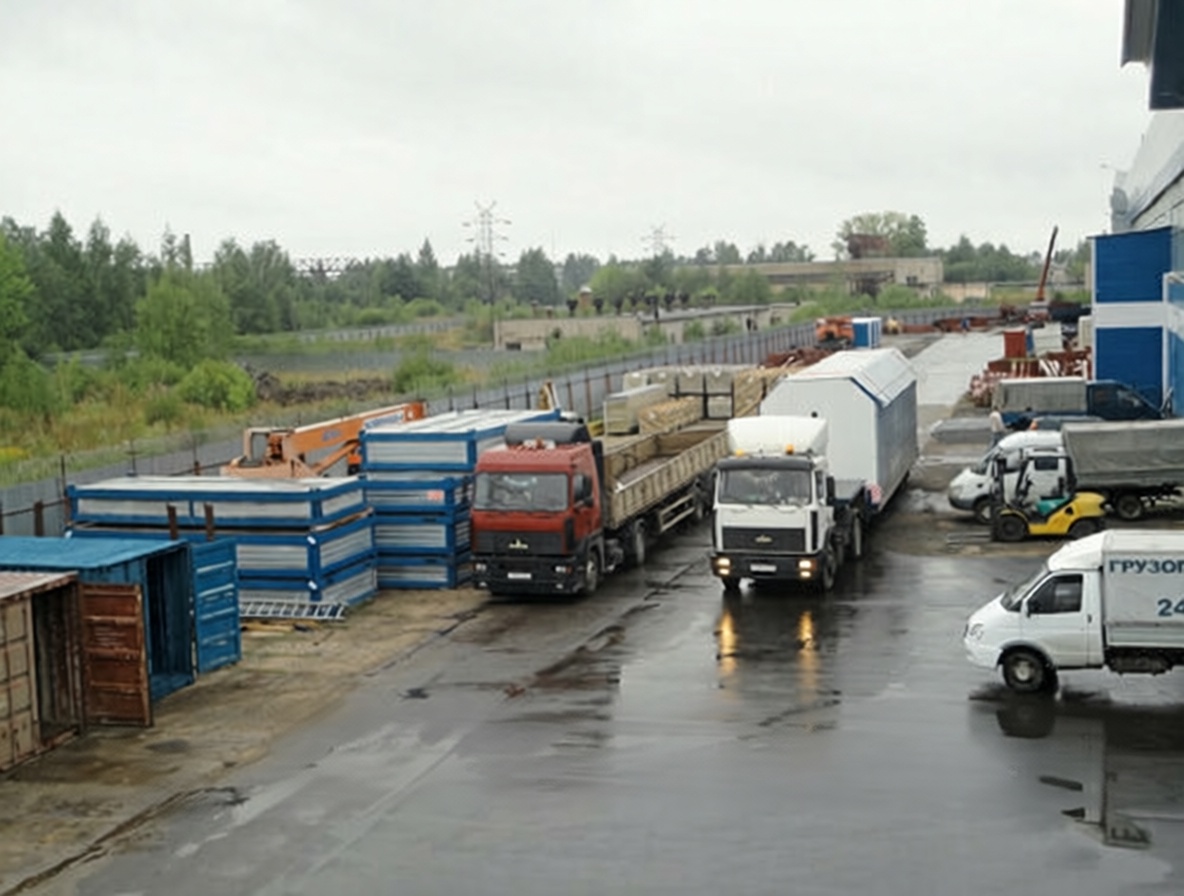

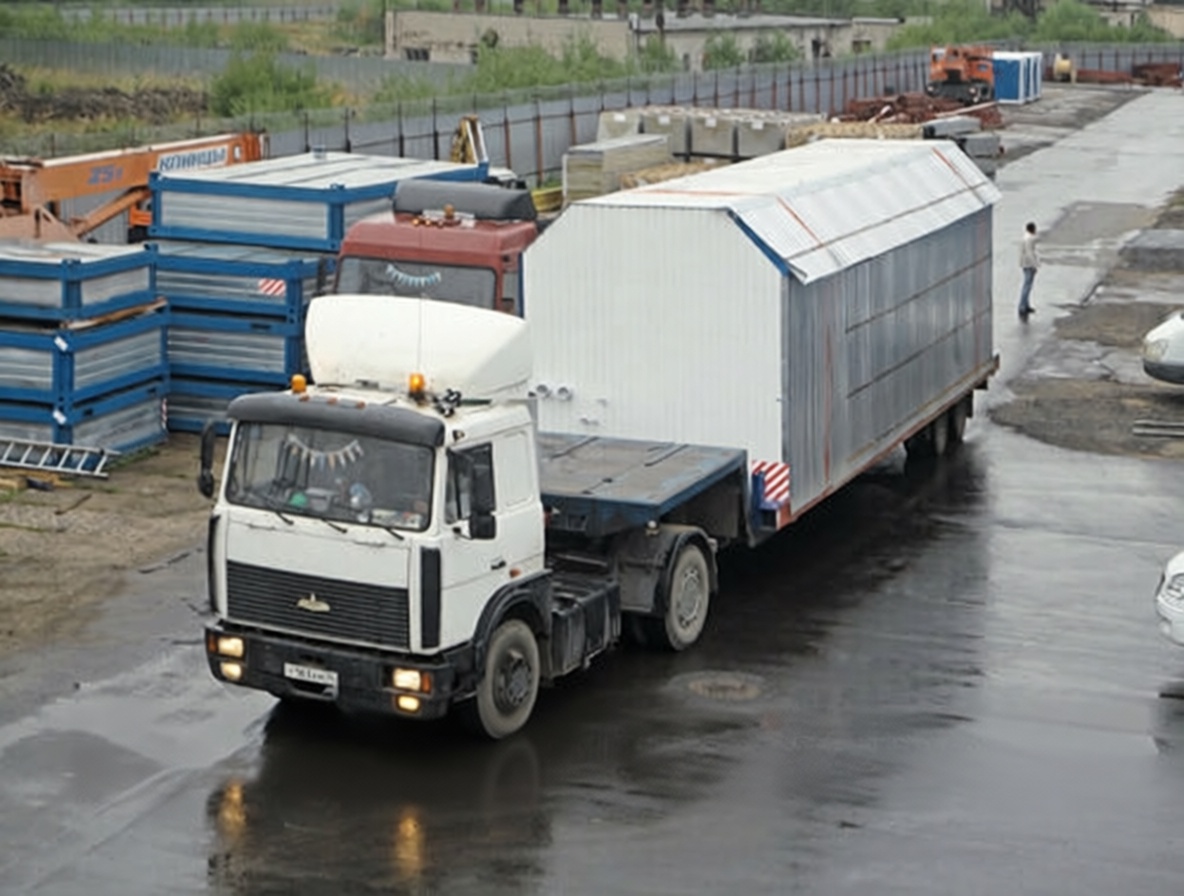

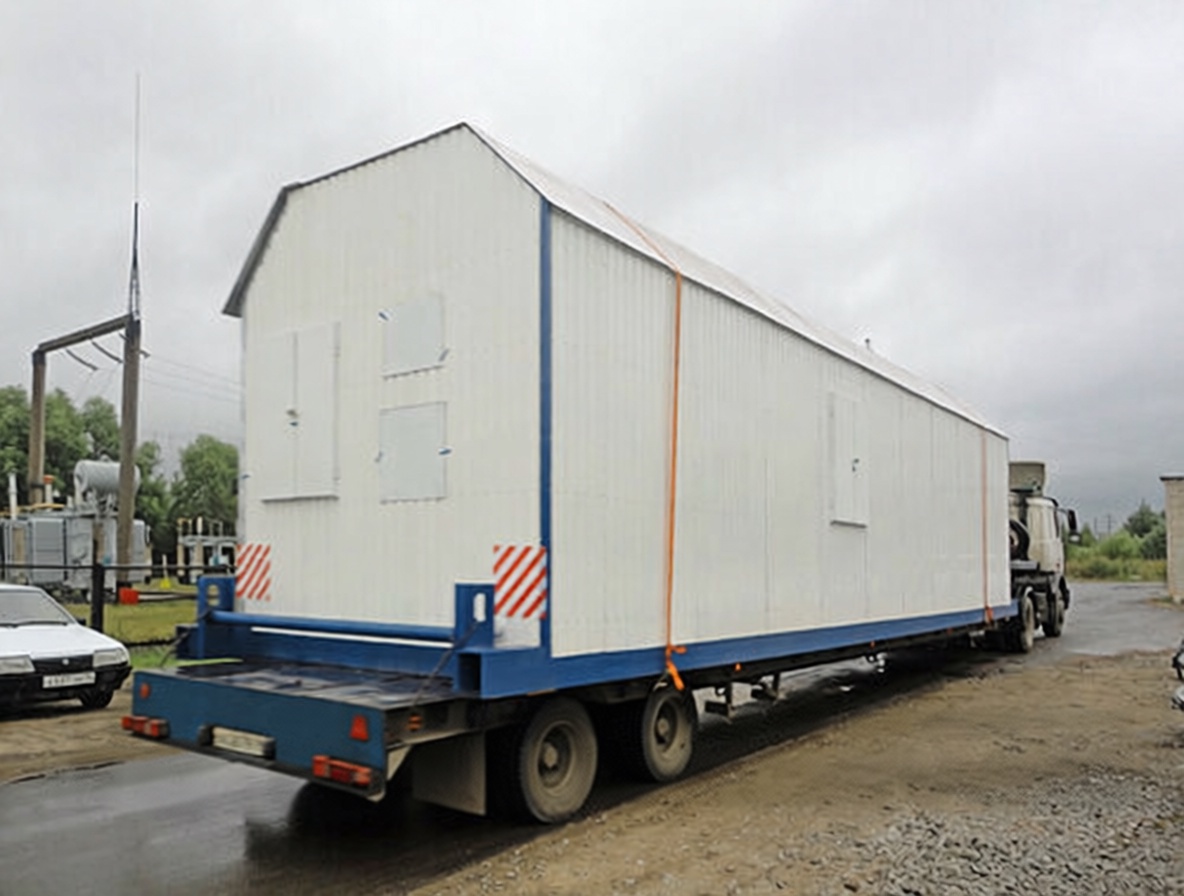

— Транспортировка возможна любым видом транспорта.
— Монтаж котельной осуществляется в течение 5-ти дней.
— Быстрый ввод котельной в эксплуатацию.

- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х3,0 м (ДхШ): 4 шт.
Вставка межблочная 11,0х1,0 м: 1 шт.
Стальной водогрейный жаротрубный котёл фирмы «ЭНТРОРОС» ТТ100-6 000, 6,0 МВт, КПД не менее 91 %, трёхходовая камера сгорания, давление до 0,6 МПа, tвых.мах.=115 ºC (Россия): 2 шт.
Система дозирования реагентов G=4,0 м³/ч: 2 шт.
Фильтр-умягчитель G=4,0 м³/ч (непрерывн.): 1 шт.
Гидроаккумулятор 100 л, PN10: 1 шт.
Насос подпиточный высокого давления, (WILO), Н=40,0 м.в.ст, G=30,0 м³/ч, 7,5 кВт, 380 В, (3 рабочих /1 резервный): 2 шт.
Частотный регулятор 7,5 кВт, 380 В: 2 шт.
Насос циркуляционный котлового контура, (WILO), Н=8,0 м.в.ст, G=107,0 м³/ч, 4,0 кВт, 380 В: 3 шт.
Частотный регулятор, 5,5 кВт, 380 В: 3 шт.
Насос циркуляционный сетевого контура, (WILO), Н=35,0 м.в.ст, G=150,0 м³/ч, 22,0 кВт, 380 В (1 рабочий /1 резервный): 2 шт.
Частотный регулятор 22,0 кВт, 380 В: 2 шт.
Теплообменник пластинчатый разборный для нужд ГВС, 900 кВт: 2 шт.
Насос рециркуляции ГВС, фирмы «WILO», Н=35,0 м.в.ст, G=5,0 м³/ч, 1,1 кВт., 380 В: 2 шт.
Бак мембранный 500 л расширительный: 1 шт.
Комплект запорной и регулирующей арматуры (трехходовой регулирующий клапан с приводом, дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
Узел учёта расхода тепла и теплоносителя: 1 шт.
Трубопроводы, теплоизоляция, крепления: 1 шт.

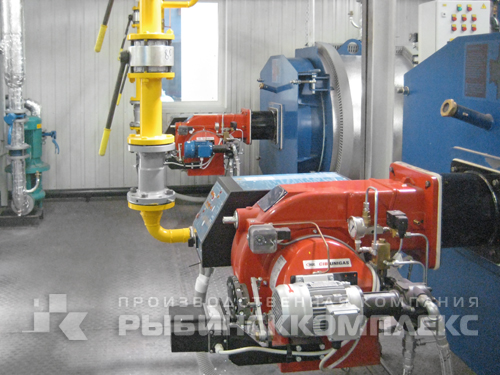

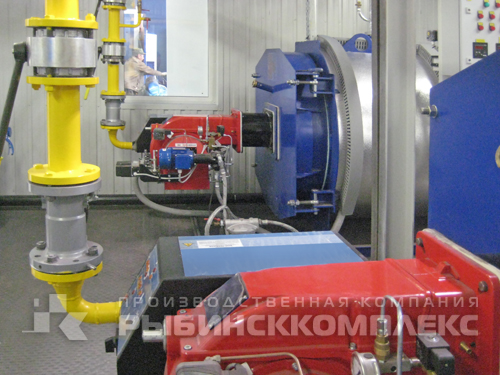

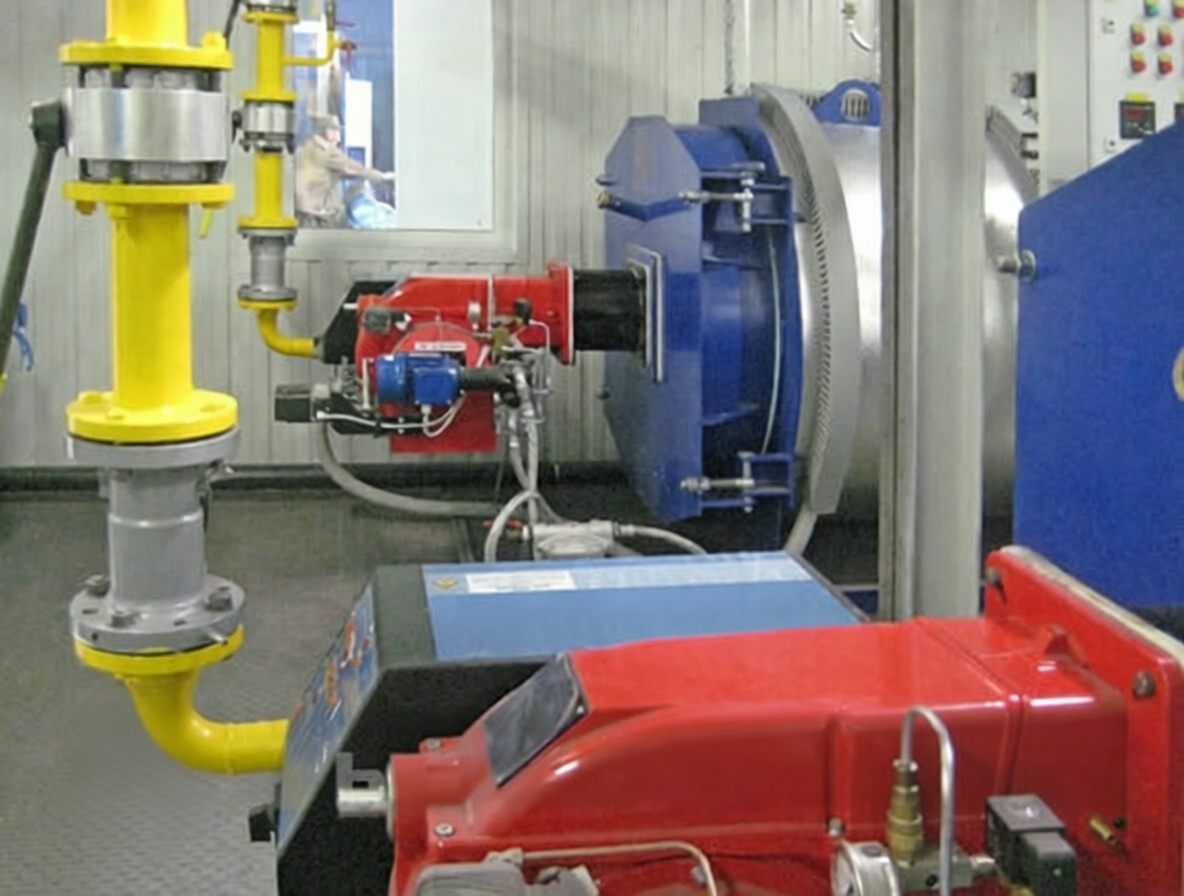

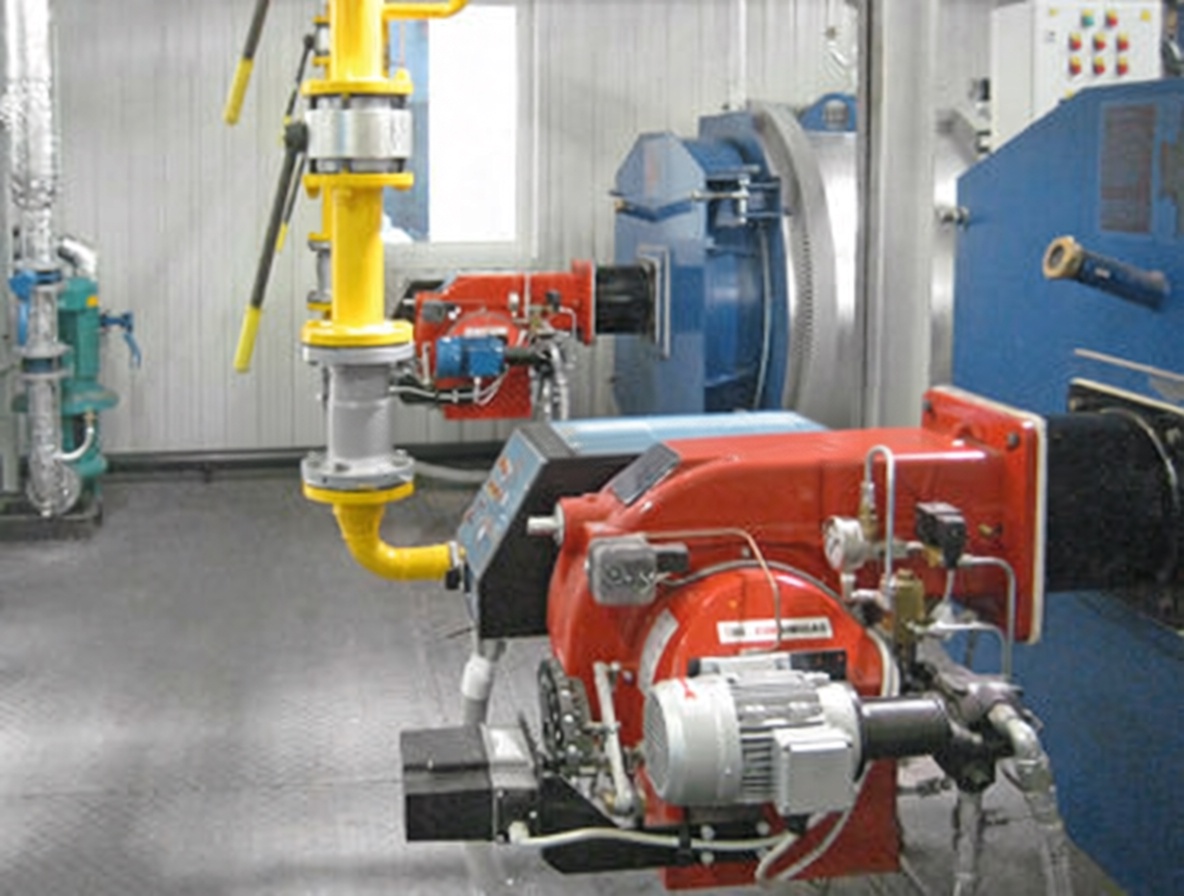

Горелка газовая моноблочная, с плавным регулированием мощности, фирмы «Baltur» TBG 800 ME, 800-8 000 кВт: 2 шт.
Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
Измерительный комплекс учёта расхода газа: 1 шт.
ГРУ с 2 линиями редуцирования: 1 шт.
Узел покотлового учёта газа: 2 шт.
Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ, щитом АВР): 1 шт.
Приточная установка, решётки: 2 шт.
Вентилятор осевой вытяжной: 2 шт.
Электрический обогреватель: 10 шт.
Система охранно-пожарной сигнализации: 1 шт.
Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
Сигнализатор загазованности по СО и СН4: 1 шт.
Дымовая труба, стальная самонесущая, утеплённая, с комплектом соедиинительных газоходов, Н=21 м: 1 шт.
Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
