Модульная газовая котельная 9 МВт
- Мощность, МВт 9
- Топливо Газ
- Тип котла Водогрейный
- Габариты, м 11х12
- Тип котельной: Газовая
Блочно-модульная водогрейная газовая котельная мощностью 9 МВт.
Тепловая котельная установка поставляется в модулях полной заводской готовности и комплектации согласно спецификации.
В модулях смонтировано согласно проекта: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: природный газ.
Оборудование проходит испытания в заводских условиях.
Назначение котельной: выработка тепловой энергии для нужд системы отопления и ГВС.
Стоимость модульной газовой котельной предоставляется по запросу.
Получить консультацию
Страницу:
Распечатать
Поделиться
Распечатать Поделиться
- Характеристики
- Преимущества
- Документы
- Комплектация
- Мощность, МВт: 9
- Габариты, м: 11х12
- Тип котла: Водогрейный
- Топливо: Газ
- Регион строительства: По требованию Заказчика
- Количество блок-модулей, шт.: 4
- Тип исполнения: Модульная
- — Поставка модульной котельной в полной заводской готовности.
- — Оптимальное соотношение цена/качество.
- — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
- — Не требуется затрат на возведение капитальных зданий.
- — Транспортировка возможна любым видом транспорта.
- — Монтаж котельной осуществляется в течение 5-ти дней.
- — Быстрый ввод котельной в эксплуатацию.
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.
- Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х3,0 м (ДхШ): 4 шт.

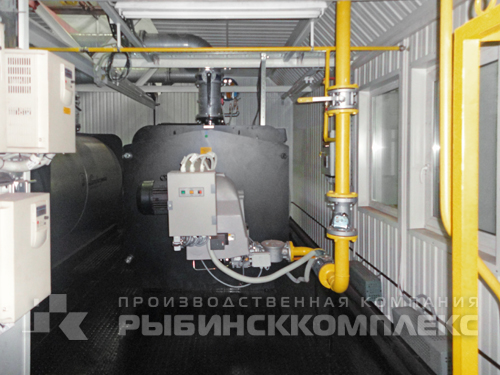

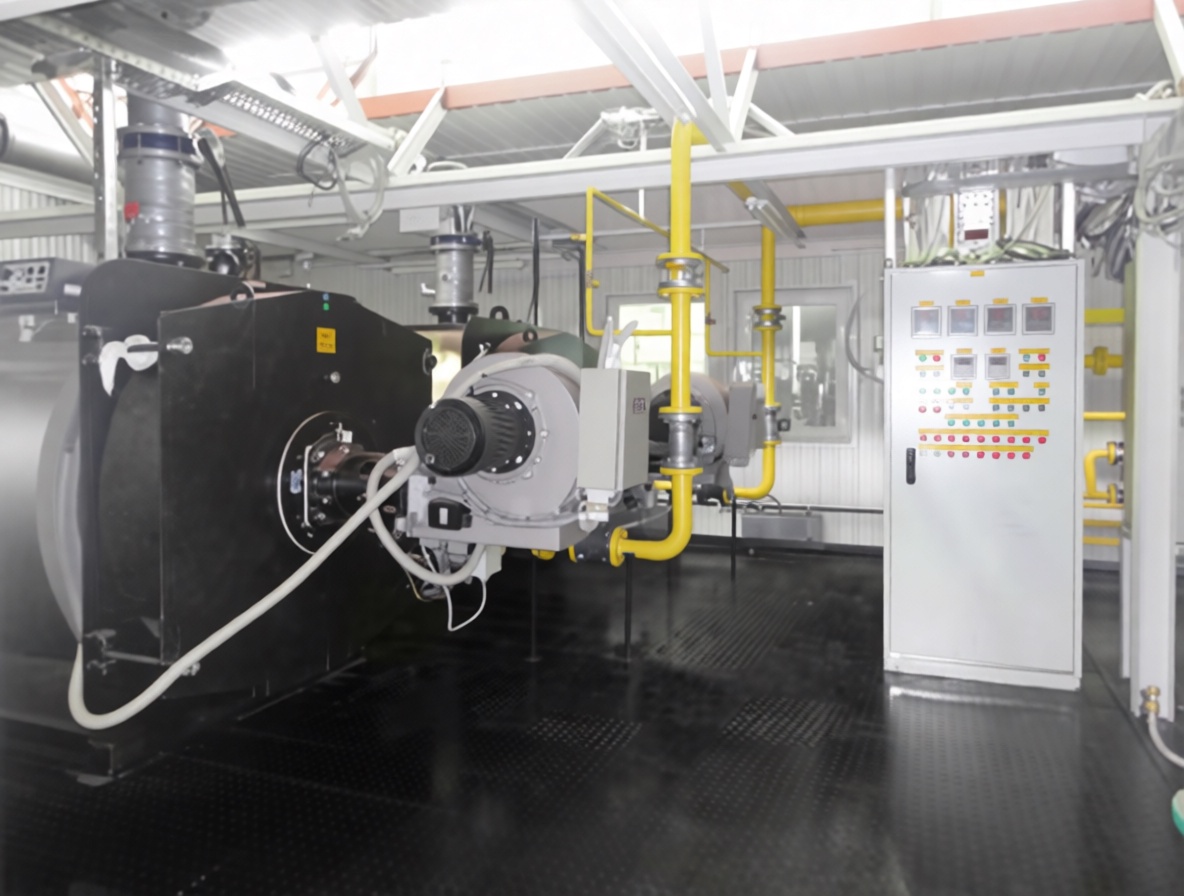

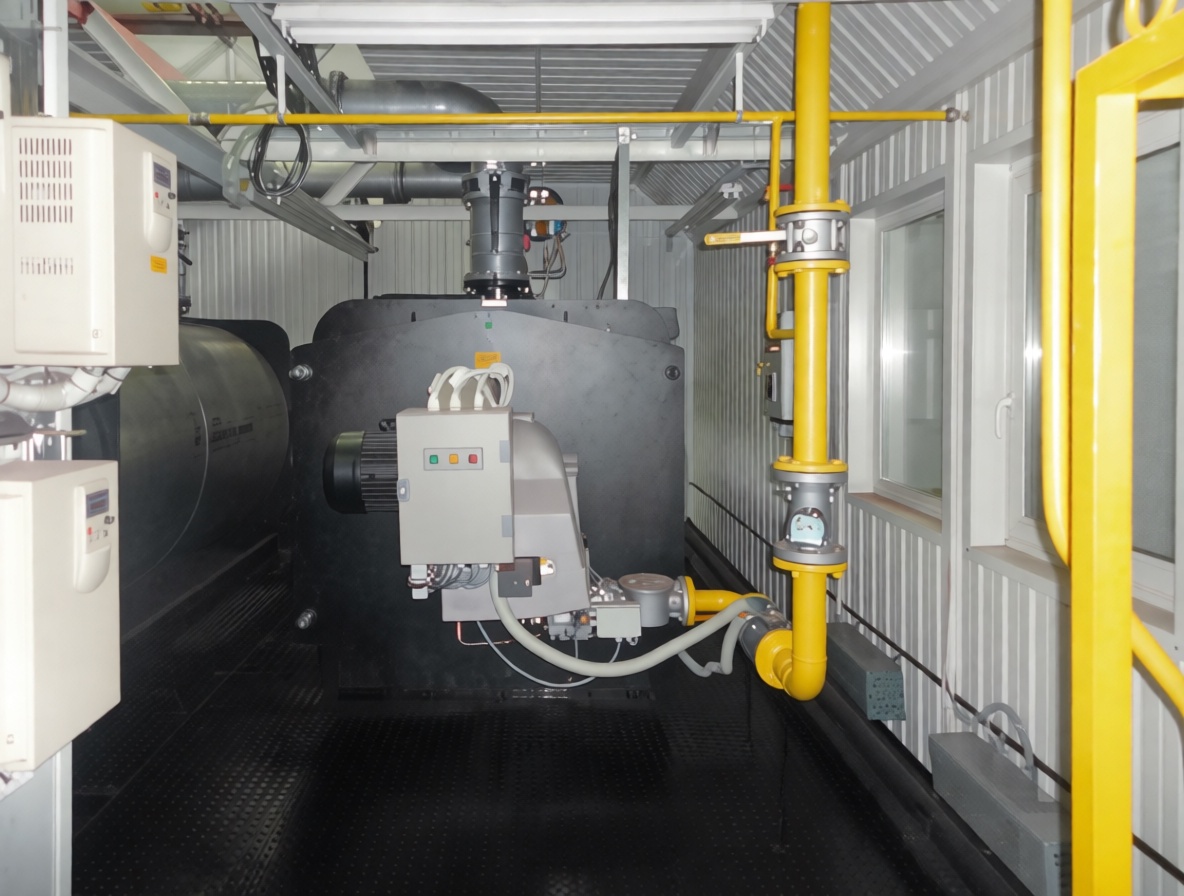

- Стальной водогрейный жаротрубный котёл фирмы "ЭНТРОРОС" ТТ100-3 000, 3,0 МВт, КПД не менее 91 %, трехходовая камера сгорания, давление до 0,6 МПа, tвых.мах.=115 ºC (Россия): 3 шт.
- Система дозирования реагентов G=4,0 м³/ч: 2 шт.

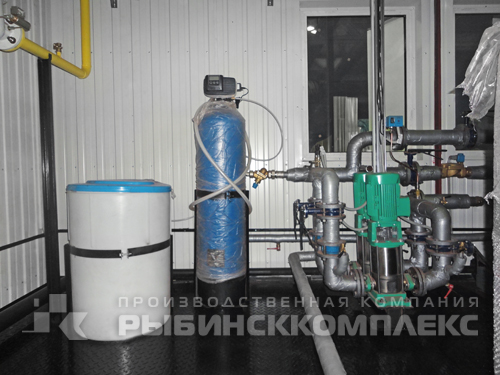

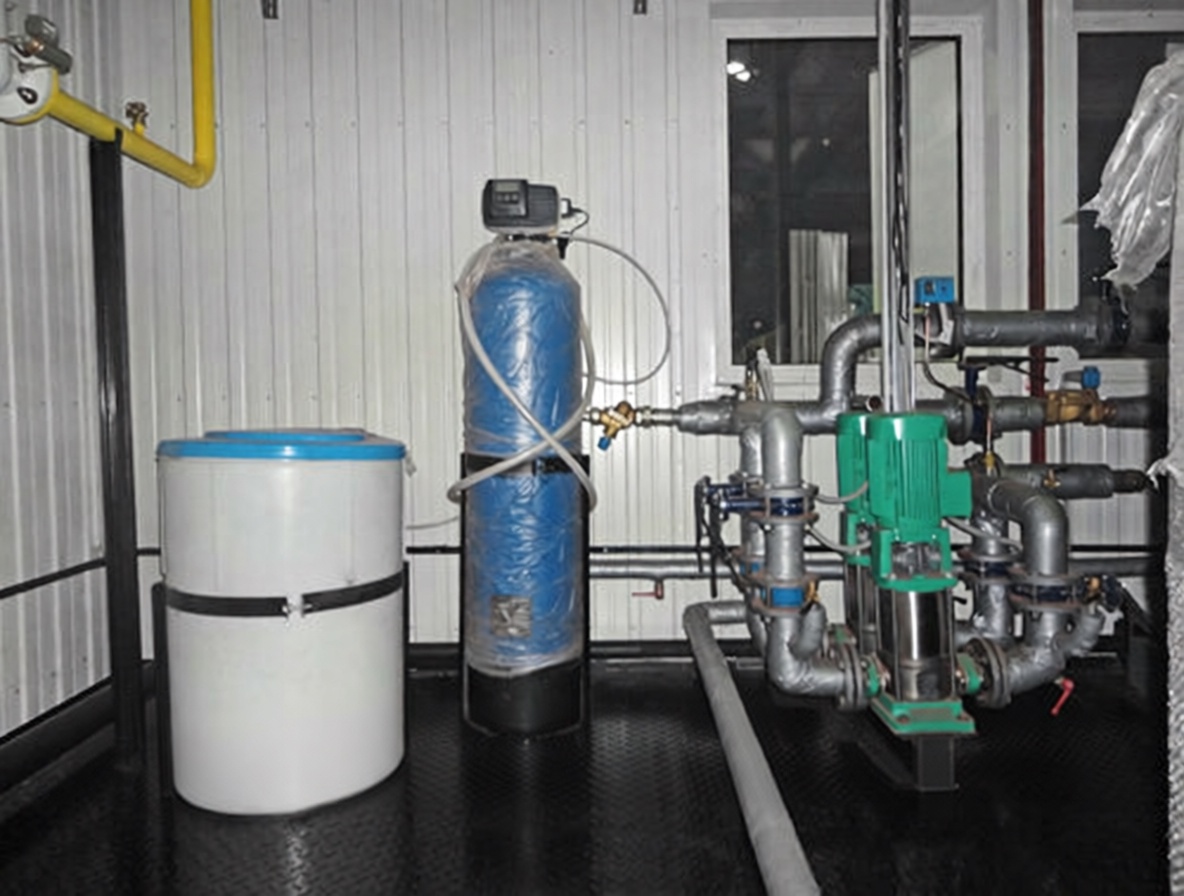

- Фильтр-умягчитель G=4,0 м³/ч (непрерывн.): 1 шт.
- Гидроаккумулятор 100 л, PN10: 1 шт.
- Насос подпиточный высокого давления, (WILO), Н=40,0 м.в.ст, G=30,0 м³/ч, 7,5 кВт, 380 В, 3 рабочих /1 резервный: 2 шт.
- Частотный регулятор 7,5 кВт, 380 В: 2 шт.
- Насос циркуляционный котлового контура, (WILO), Н=8,0 м.в.ст, G=107,0 м³/ч, 4,0 кВт, 380 В: 3 шт.
- Частотный регулятор, 5,5 кВт, 380 В: 3 шт.
- Насос циркуляционный сетевого контура, (WILO), Н=35,0 м.в.ст, G=150,0 м³/ч, 22,0 кВт, 380 В (1 раб. /1 резервн.): 2 шт.
- Частотный регулятор 22,0 кВт, 380 В: 2 шт.
- Теплообменник пластинчатый разборный для нужд ГВС, 900 кВт: 2 шт.
- Насос рециркуляции ГВС, фирмы "WILO", Н=35,0 м.в.ст, G=5,0 м³/ч, 1,1 кВт, 380 В: 2 шт.
- Бак мембранный 500 л расширительный 1 шт.
- Комплект запорной и регулирующей арматуры (трехходовой регулирующий клапан с приводом, дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
- Узел учёта расхода тепла и теплоносителя: 1 шт.
- Трубопроводы, теплоизоляция, крепления: 1 шт.
- Горелка газовая плавно-двухступенчатая, "Baltur" BGN 450 MC (130-500 mbar), 500-4 300 кВт: 3 шт.
- Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
- Измерительный комплекс учёта расхода газа: 1 шт.

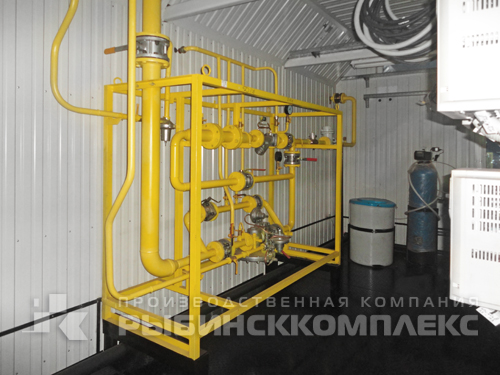

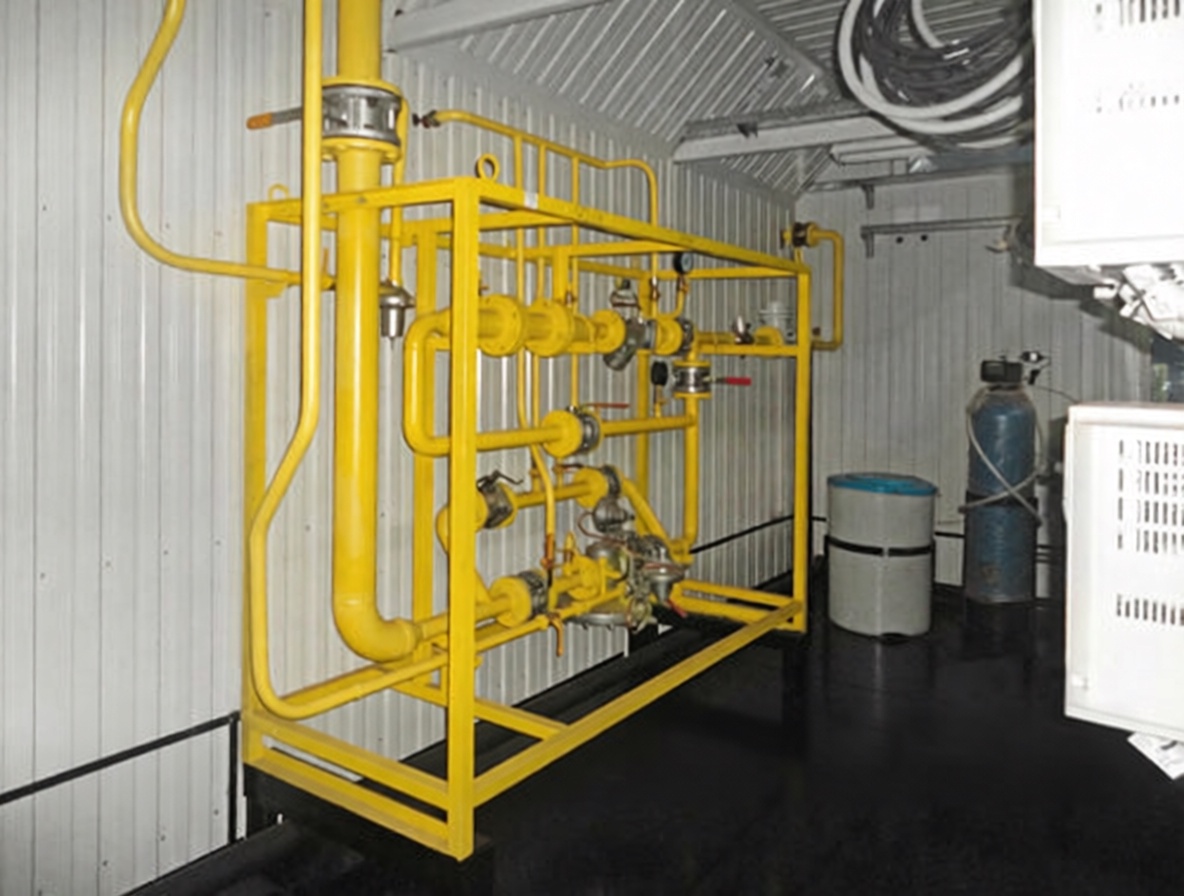

- ГРУ с 2 линиями редуцирования: 1 шт.
- Узел покотлового учёта газа: 3 шт.
- Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ, щитом АВР): 1 шт.
- Приточная установка, решётки: 2 шт.
- Вентилятор осевой вытяжной: 2 шт.
- Электрический обогреватель: 10 шт.
- Система охранно-пожарной сигнализации: 1 шт.
- Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
- Сигнализатор загазованности по СО и СН4: 1 шт.
- Ферменная дымовая труба, с 3 утёпленными, газоотводящими стволами из нержавеющей стали, Н=21 м: 1 шт.
- Комплект наружных горизонтальных газоходов: 1 к-т
- Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
