Модульная твердотопливная котельная 15 (до 18) МВт

Проекты блочно-модульных котельных мощностью от 0,2 до 40 МВт. Изготовление БМК на жидком, твёрдом и газообразном топливе для промышленных предприятий и социально-бытовых объектов в максимальной заводской готовности. Производство в соответствии с пожеланиями заказчика и спецификой технологических процессов. Расчет цен.

Модульная твердотопливная котельная 15 (до 18) МВт

  • Мощность, МВт 15
  • Топливо Уголь
  • Тип котла Водогрейный
  • Габариты, м 27,0х67,0
  • Тип котельной: Твёрдотопливная

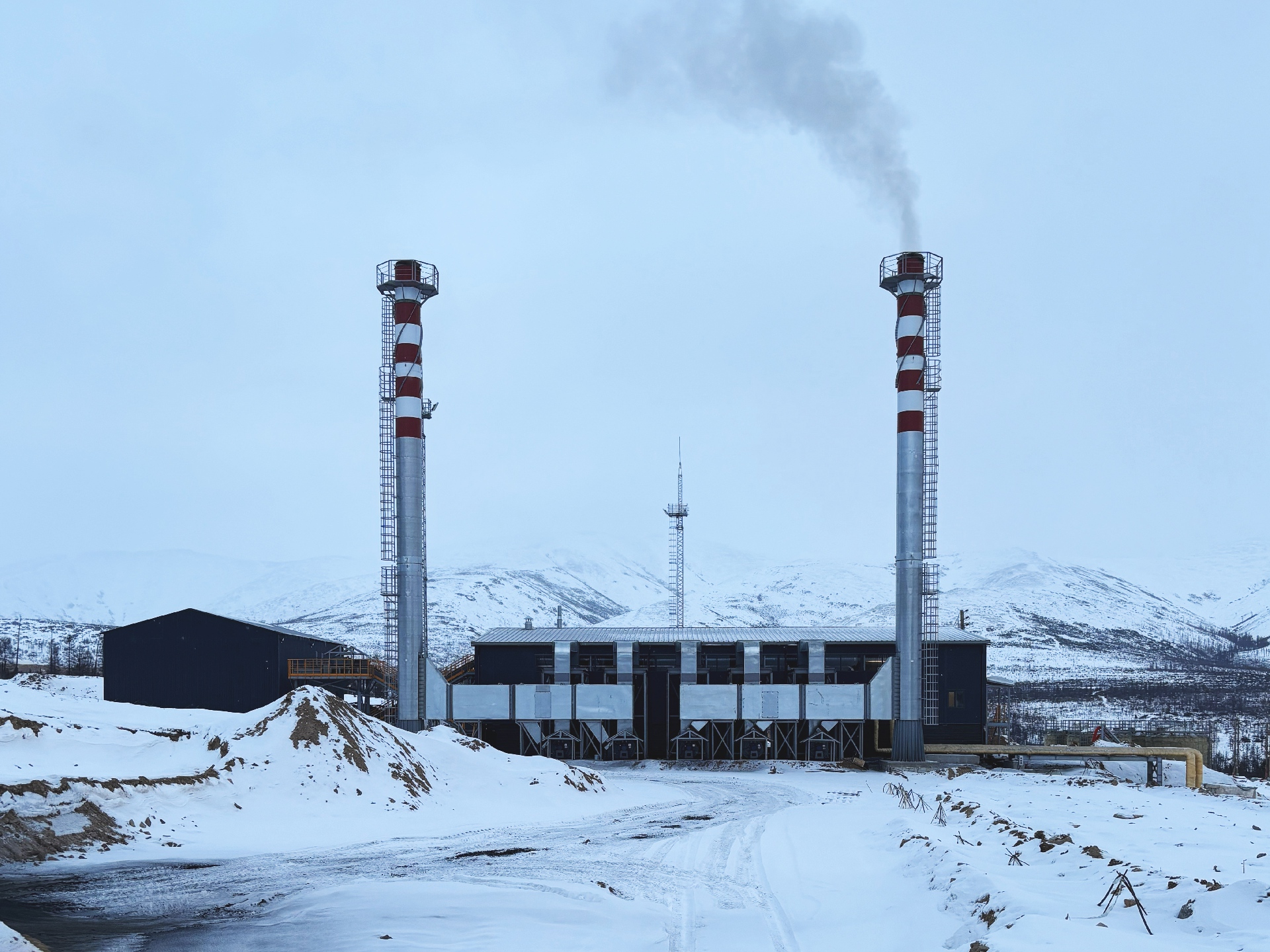

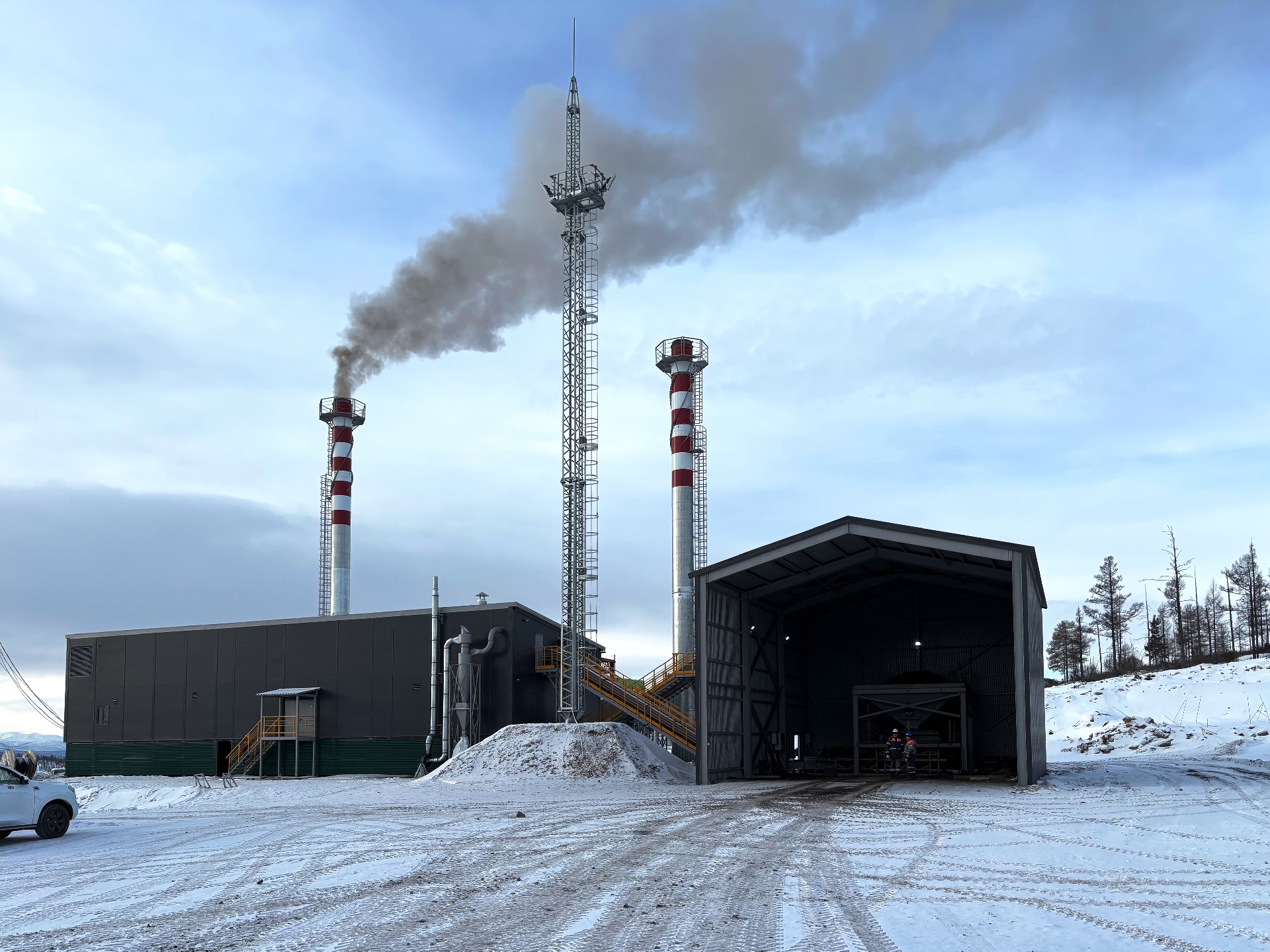

Блочно‑модульная водогрейная котельная (БМК) мощностью 15 МВт (с возможностью расширения до 18 МВт) в заводском исполнении, работающая на каменном угле. Предназначена для выработки тепловой энергии и теплоснабжения золотоизвлекательной фабрики на месторождении Токко (Республика Саха, Якутия).

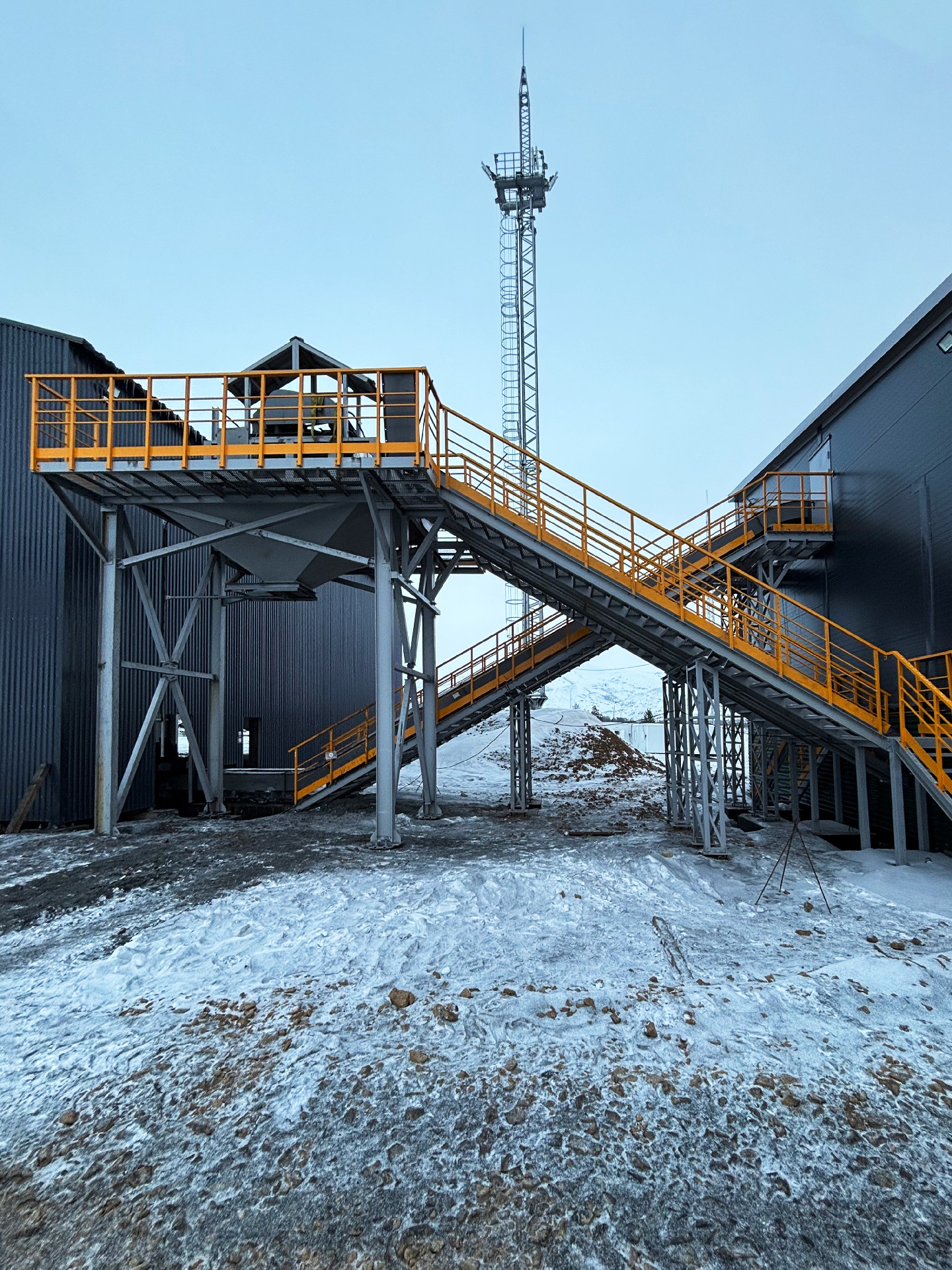

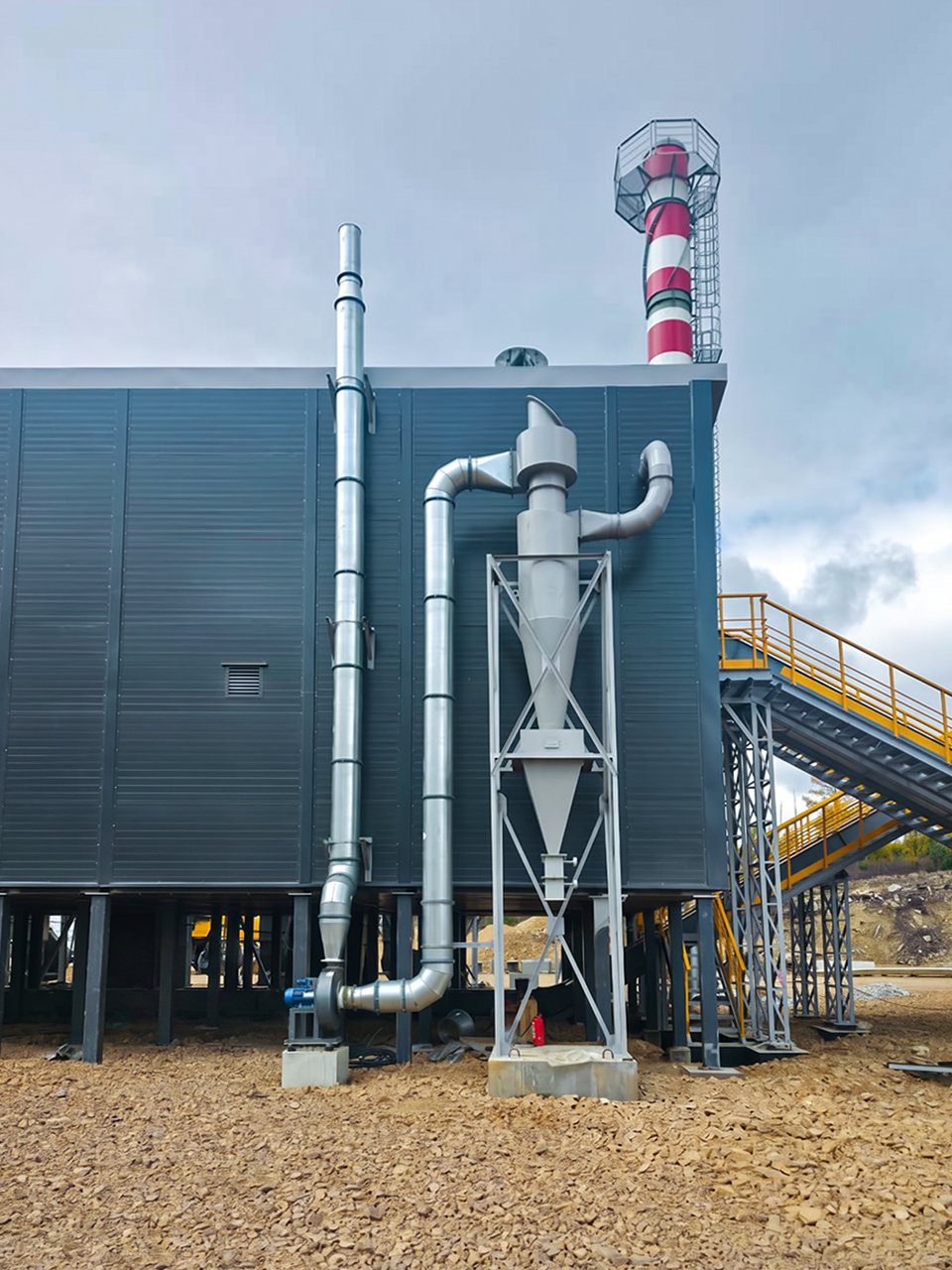

Котельная оснащена механизированной системой подачи топлива, системой контроля расхода угля, площадочными вибраторами на бункерах, а также системой аспирации на базе циклонов для удаления угольной пыли с конвейеров. В составе блочно-модульной котельной применены модернизированные котлы КВм‑3,0КБ с механической топкой ТМУ‑3,0, обеспечивающие КПД 83 % за счёт увеличенной конвективной поверхности и снижения температуры уходящих газов до 160 °С.

Стоимость модульной газовой котельной предоставляется по запросу.

Получить консультацию

Характеристики

Отрасли: Добывающая промышленность
Мощность, МВт: 15
Габариты, м: 27,0х67,0
Топливо: Уголь
Тип котла: Водогрейный
Количество блок-модулей, шт.: 9
Тип исполнения: Модульная
Регион: Республика Саха (Якутия)

Документация

  • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
  • Заключение экспертизы промышленной безопасности.

Преимущества

  • Быстрый ввод котельной в эксплуатацию.
  • Монтаж котельной осуществляется в течение 5-ти дней.
  • Транспортировка возможна любым видом транспорта.

Комплектация

  • Котельный блок 2,6 х 11,0 х 3,5м – 7 шт.
  • Блок-вставка 1,3 х 11,0м – 5 шт.
  • Блок-вставка 2,6 х 11,0 м. – 1 шт.
  • Блок персонала 2,6 х 11,0 х 3,5м. – 2 шт.
  • Съемная крыша, односкатная, для здания общими габаритами 32,5 м. х 11,0 м.

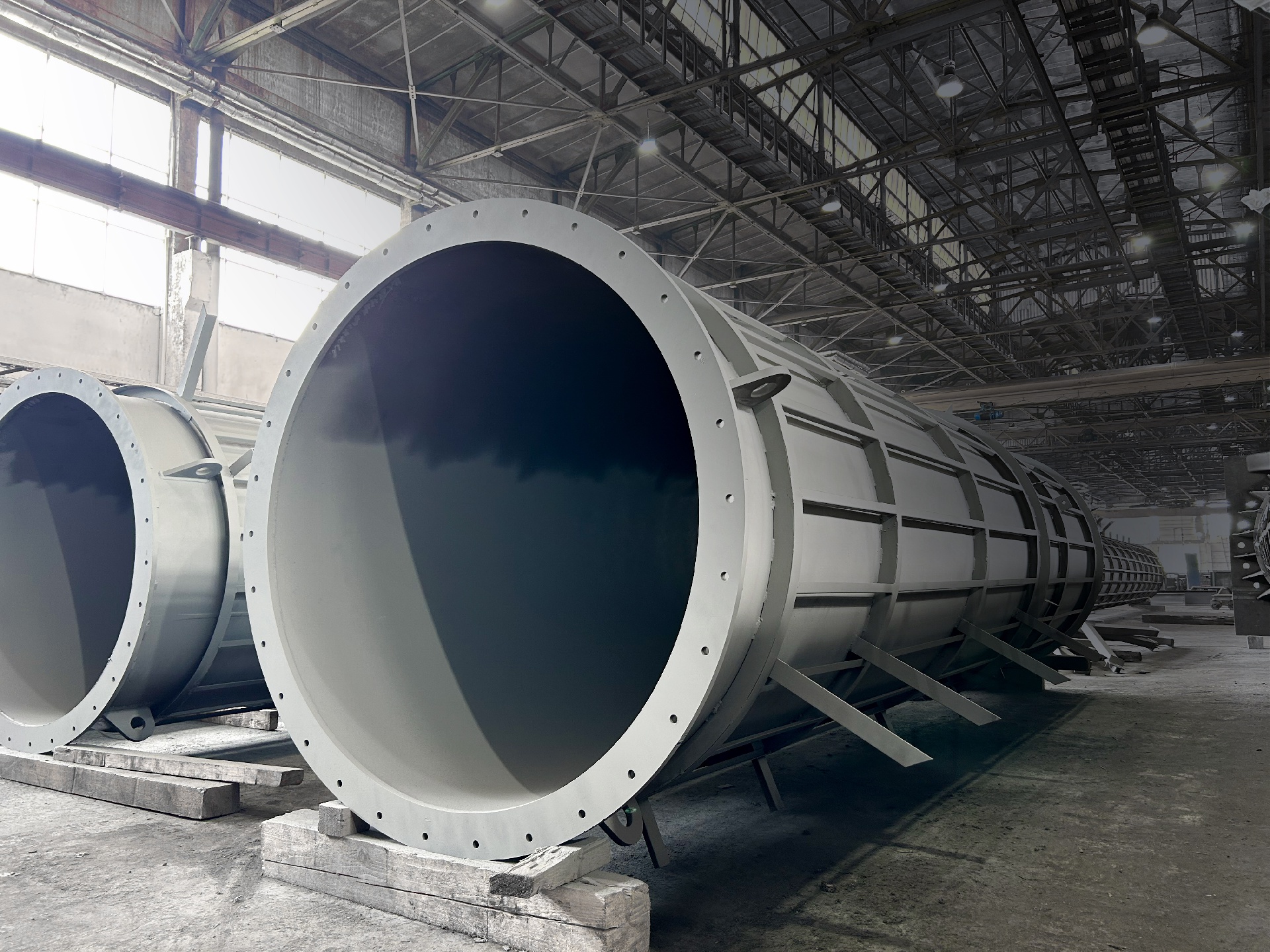

  • Дымовая труба стальная самонесущая, утепленная – 2 к-кт. (Н=30 м.), с газоходами
  • Отрасли: Добывающая промышленность
  • Мощность, МВт: 15
  • Габариты, м: 27,0х67,0
  • Топливо: Уголь
  • Тип котла: Водогрейный
  • Количество блок-модулей, шт.: 9
  • Тип исполнения: Модульная
  • Регион: Республика Саха (Якутия)
ещё характеристики
  • Быстрый ввод котельной в эксплуатацию.
  • Монтаж котельной осуществляется в течение 5-ти дней.
  • Транспортировка возможна любым видом транспорта.
  • Не требуется затрат на возведение капитальных зданий.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • Оптимальное соотношение цена/качество.
  • Поставка модульной котельной в полной заводской готовности.
    • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    • Заключение экспертизы промышленной безопасности.
  • Котельный блок 2,6 х 11,0 х 3,5м – 7 шт.
  • Блок-вставка 1,3 х 11,0м – 5 шт.
  • Блок-вставка 2,6 х 11,0 м. – 1 шт.
  • Блок персонала 2,6 х 11,0 х 3,5м. – 2 шт.
  • Съемная крыша, односкатная, для здания общими габаритами 32,5 м. х 11,0 м.
  • Дымовая труба стальная самонесущая, утепленная – 2 к-кт. (Н=30 м.), с газоходами

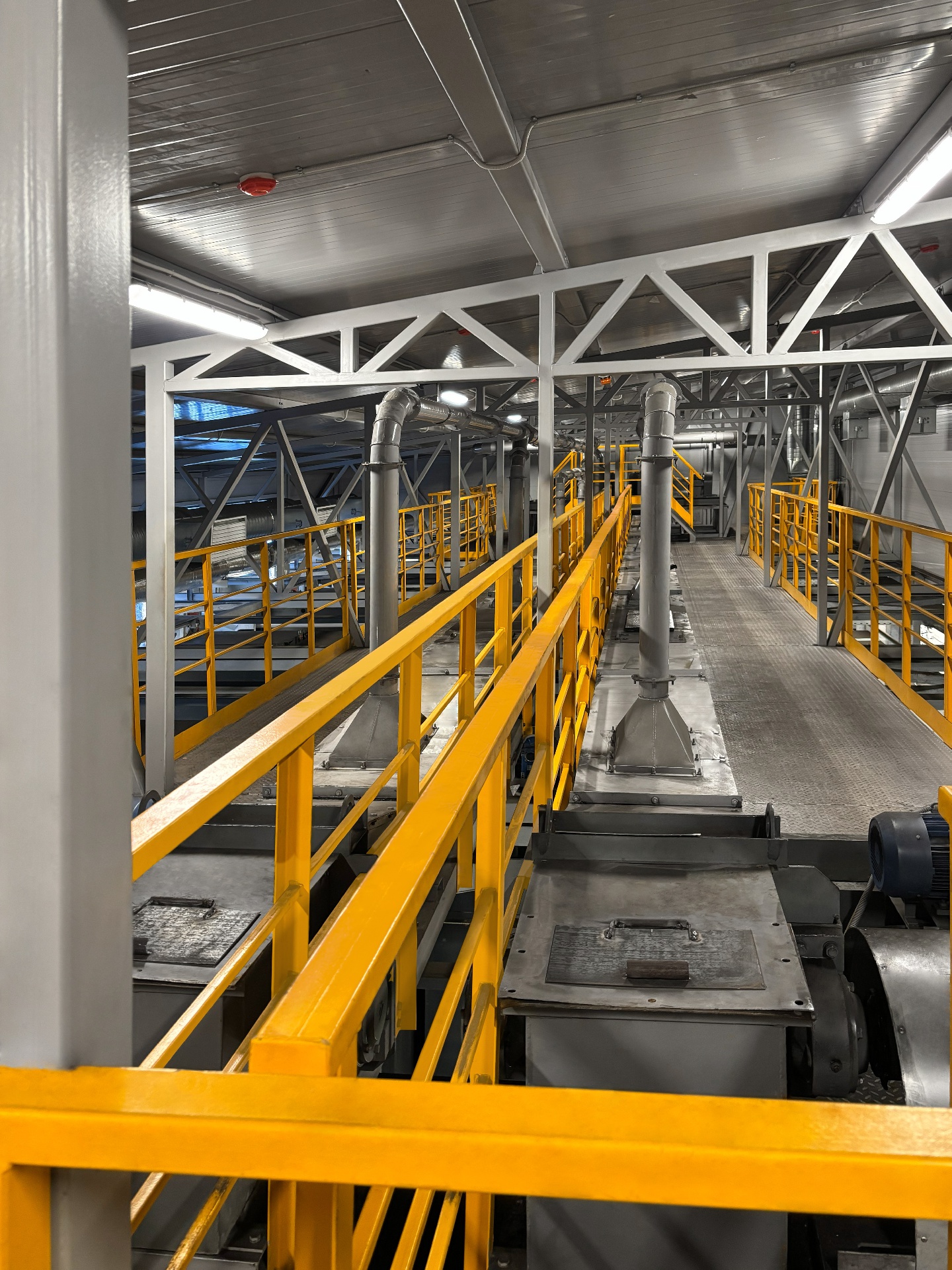

  • Конвейер углеподачи - 2 линии и золошлакоудаления - 1 к-кт.
  • Бункер сбора шлака объемом 4 м.куб., с опорами, лестницей и площадкой обслуживания - 1 к-кт.

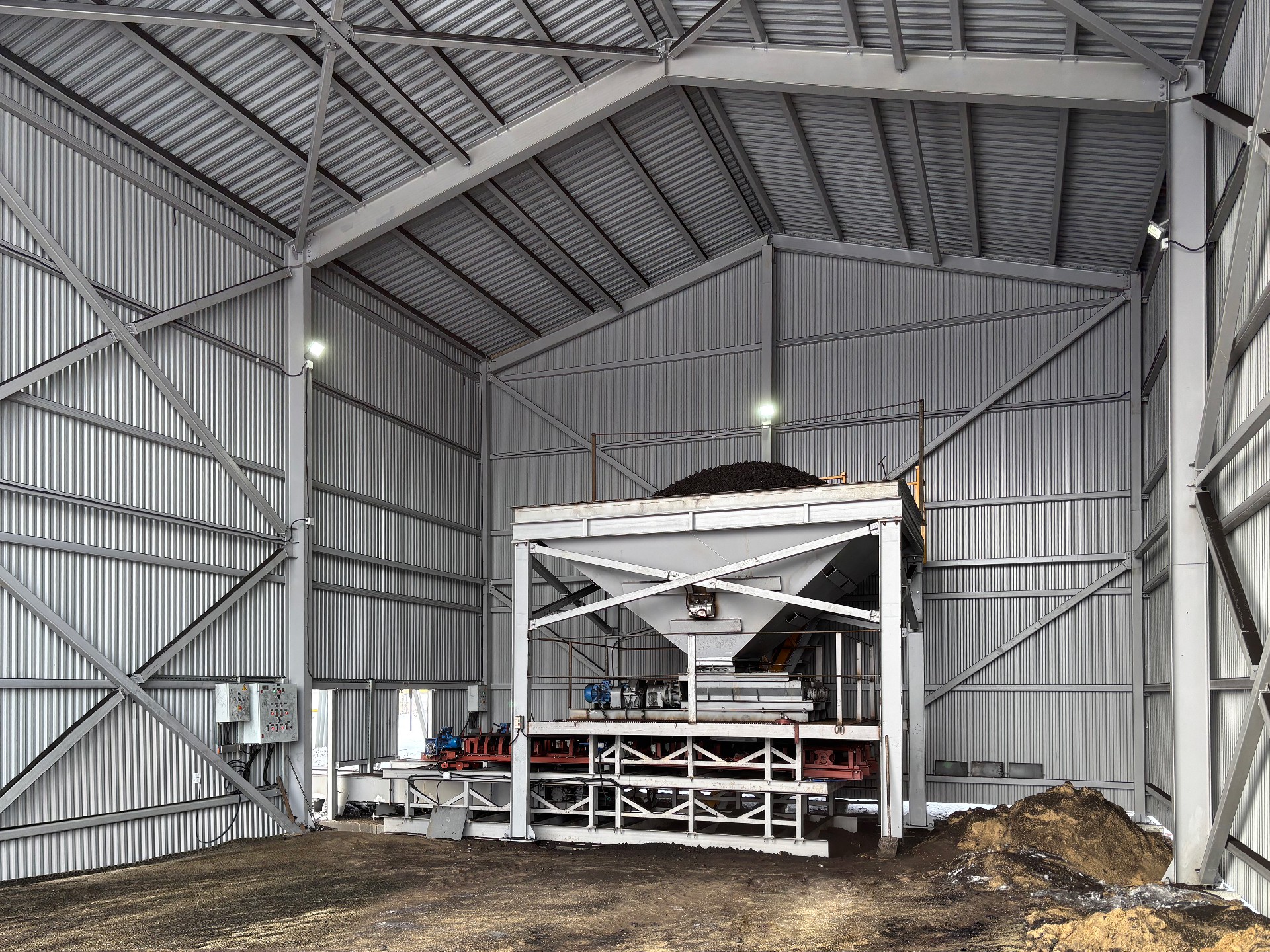

  • Бункер угля объемом 12 м.куб, с опорами – 1 к-кт.
  • Металлический несущий каркас навеса над бункером угля, с зашивкой стен и кровли навеса листом оцинкованным с полимерным покрытием, размеры в плане 12,0 х 18,0 м, высота до несущих конструкций – 8,0 м.
  • Циклон батарейный – 5 к-тов.
  • Дробилка- питатель - 2 шт.
  • Дымосос с всасывающим карманом – 5 шт
  • Котлы КВм-3,0КБ с вихревым дожиганием модифицированный с увеличенной конвективной поверхностью - 5 шт.
  • Топка механическая с шурующей планкой ТМУ-3,0 - 5 шт.

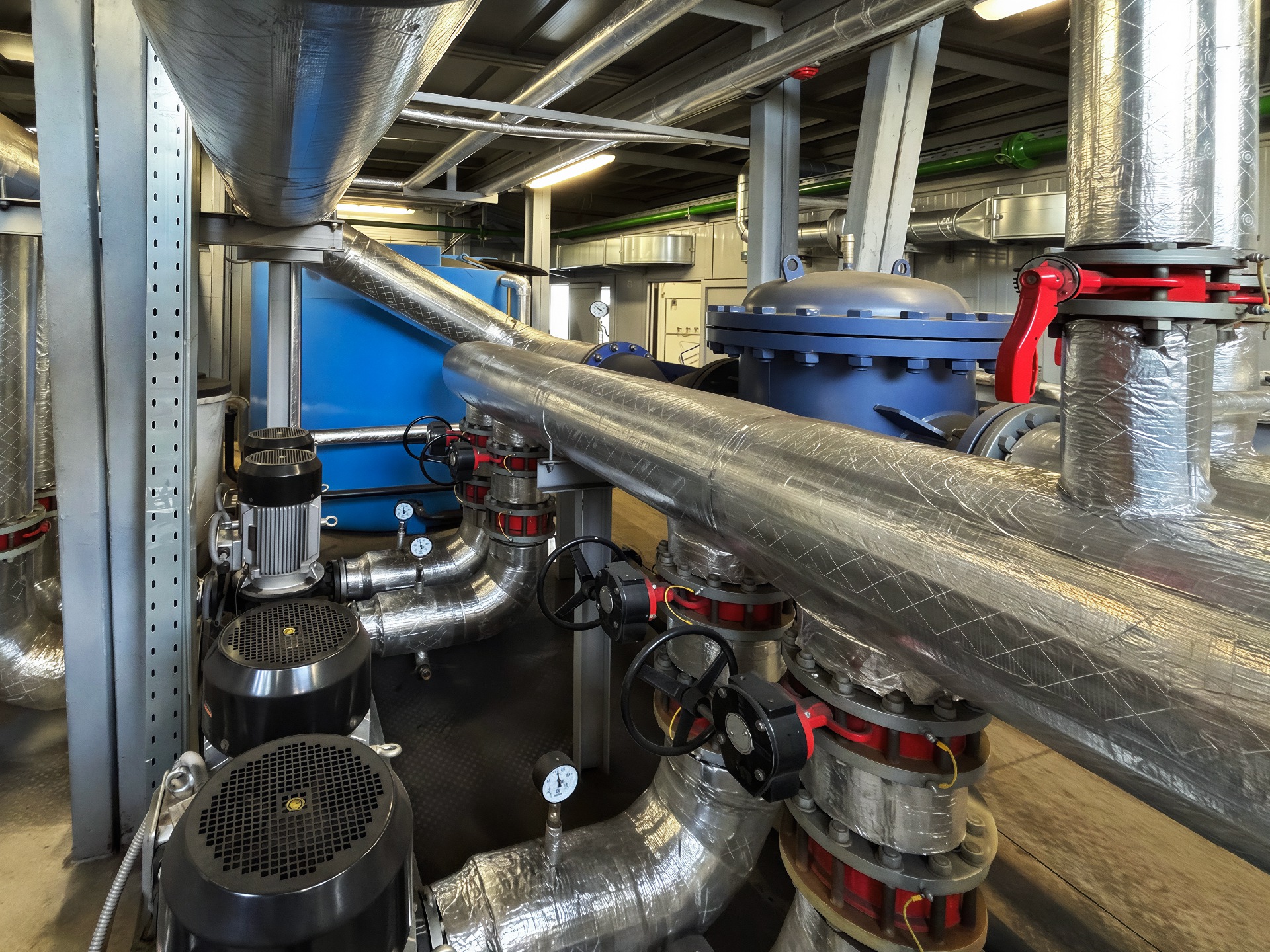

  • Группа котловых, сетевых насосов и подпиточных
  • Автоматизированные рабочие места оператора АСУ ТП

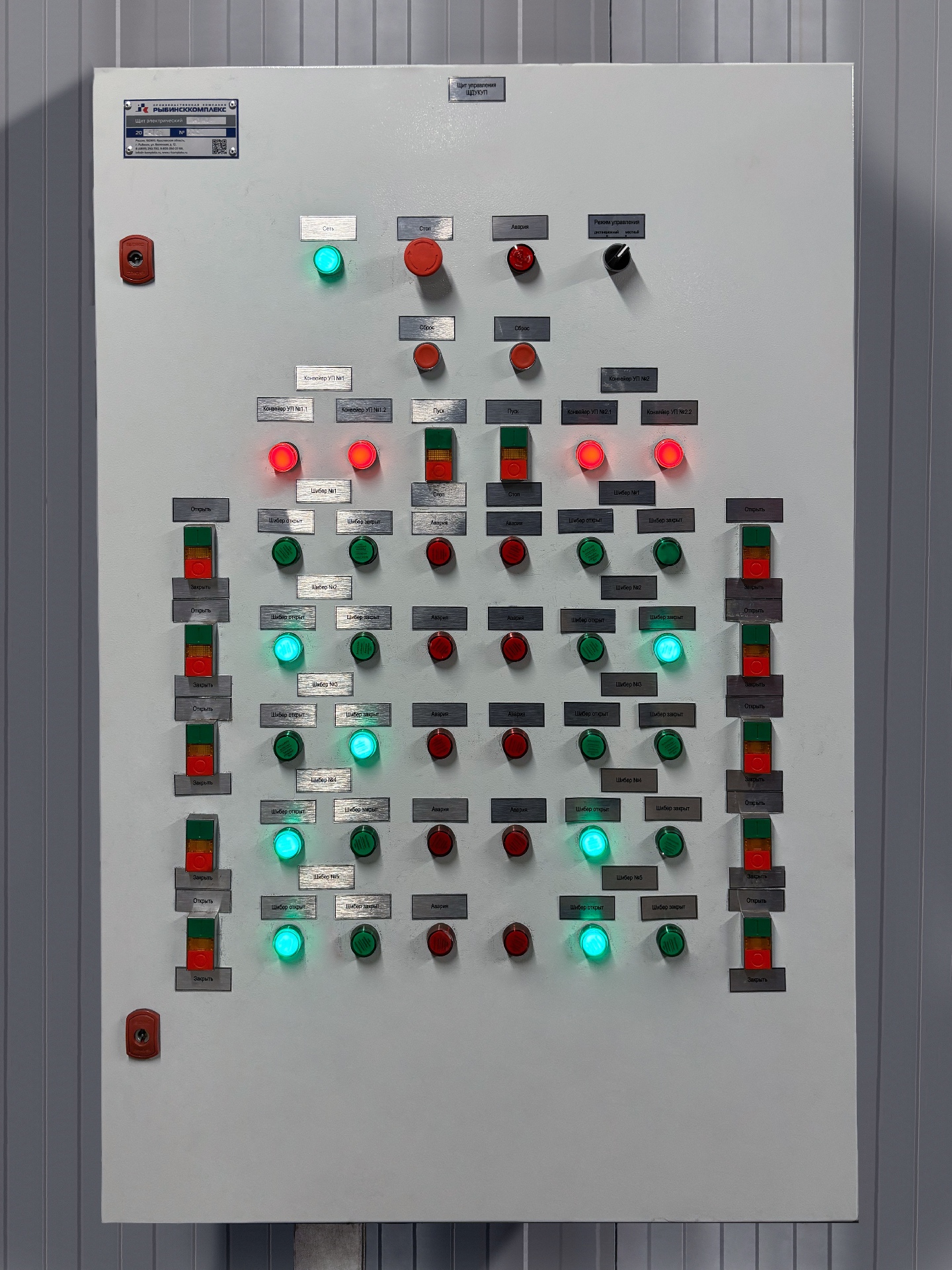

  • Сервисный щит с SCADA-системой MasterSCADA 4 D
  • Системы кондиционирования воздуха
  • Система контроля расхода угля на котельную на базе ленточных конвейеров с устройствами взвешивания
  • Площадочные вибраторы

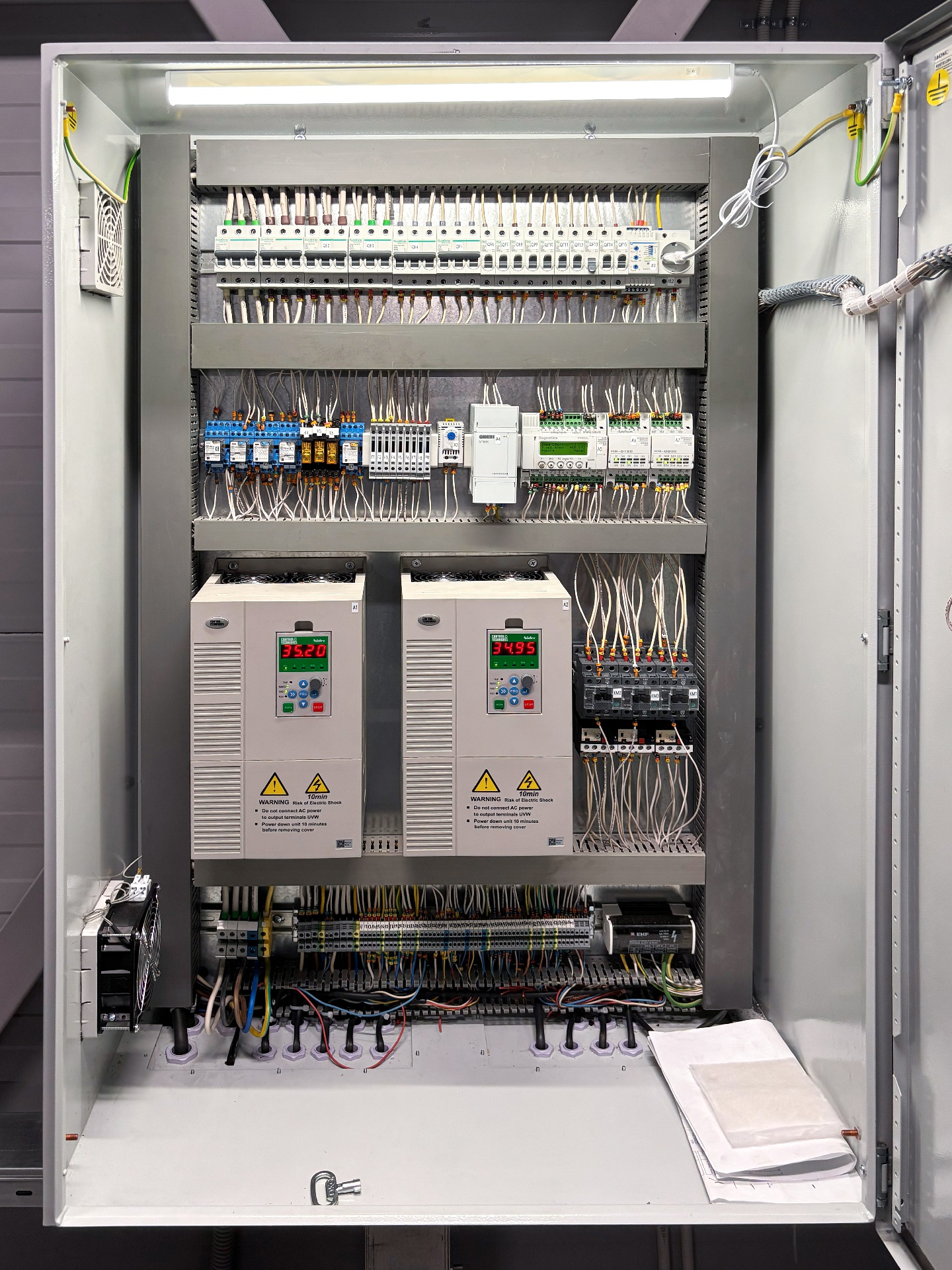

  • Частотные преобразователи, модульное оборудование, пускорегулирующее оборудование Systeme Electric
  • Контроллеры Siemens
  • IP телефоны CP 7821-K9 марки Cisco
  • Аспирация с батарейным циклоном
  • ЗИП
