Модульная твёрдотопливная котельная 12 МВт
- Мощность, МВт 12
- Топливо Уголь
- Тип котла Водогрейный
- Габариты, м 11х24,8
- Тип котельной: Твёрдотопливная

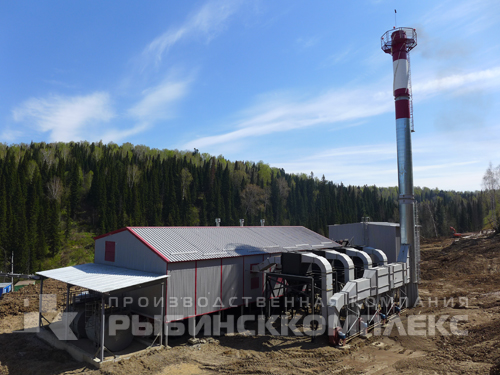

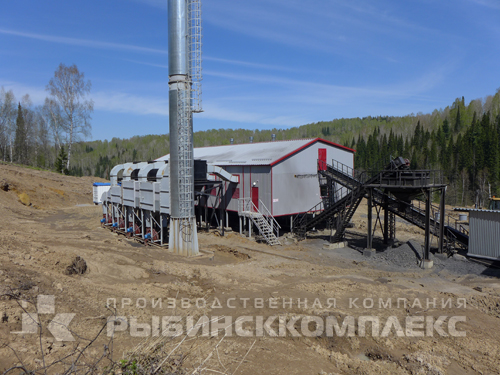

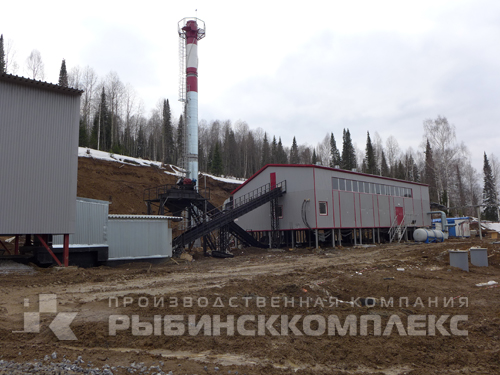

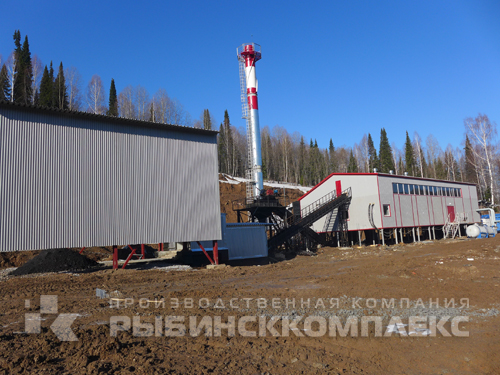

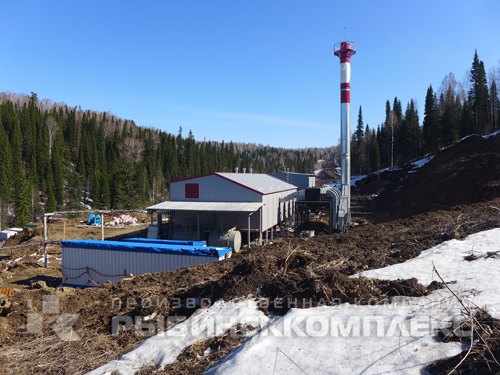

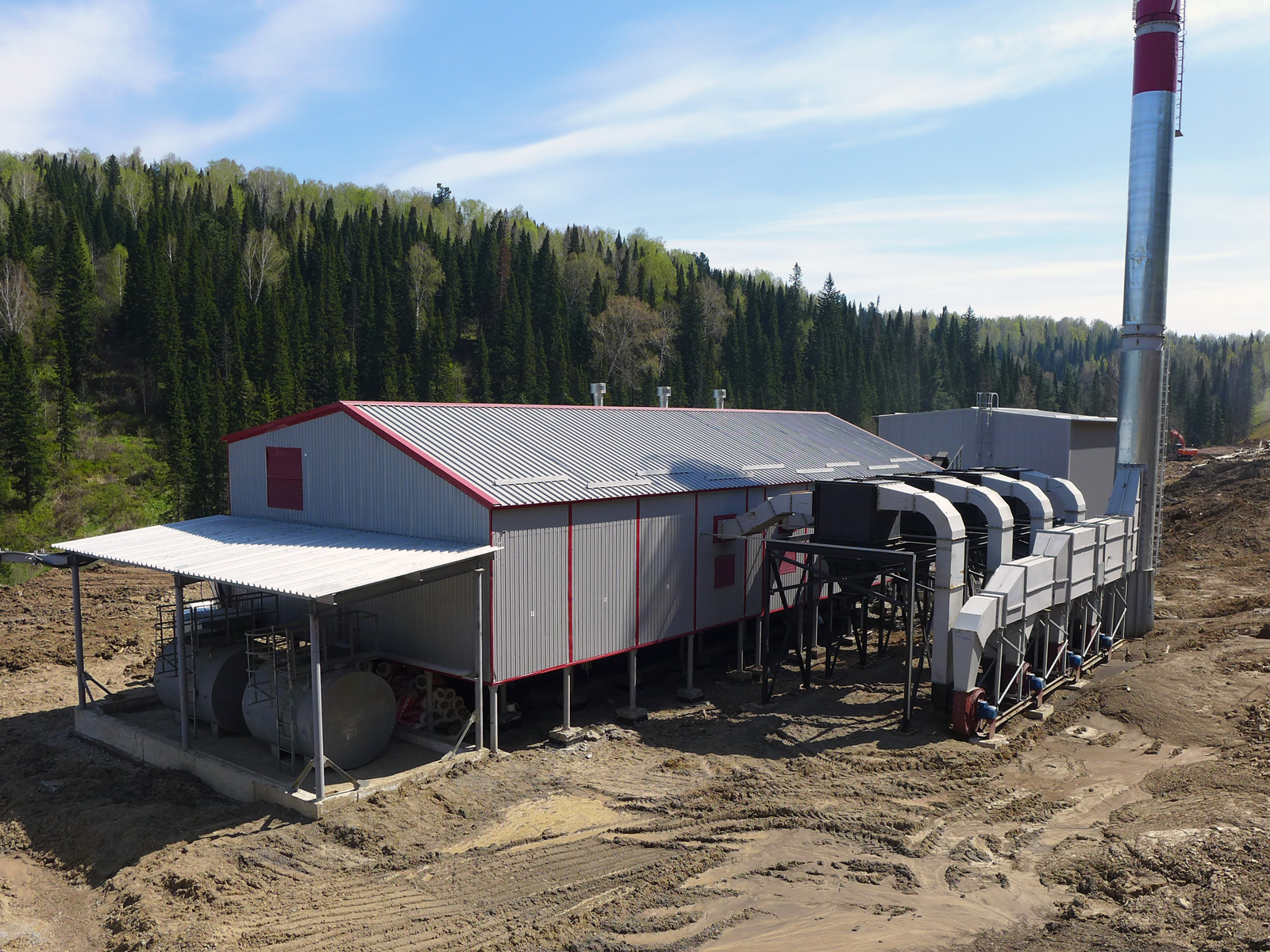

Блочно-модульная водогрейная твёрдотопливная котельная теплопроизводительностью 12 МВт, работающая на угле.

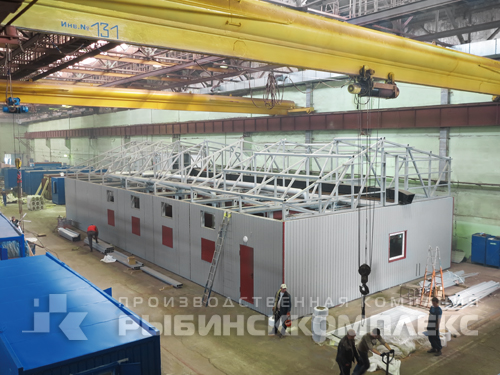

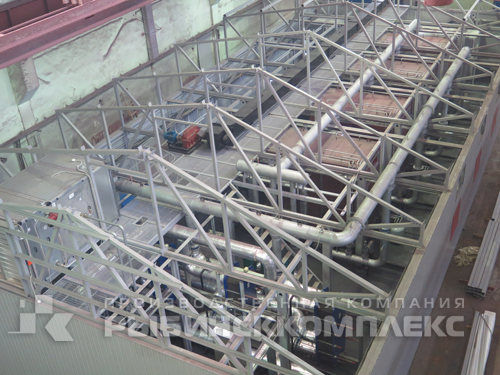

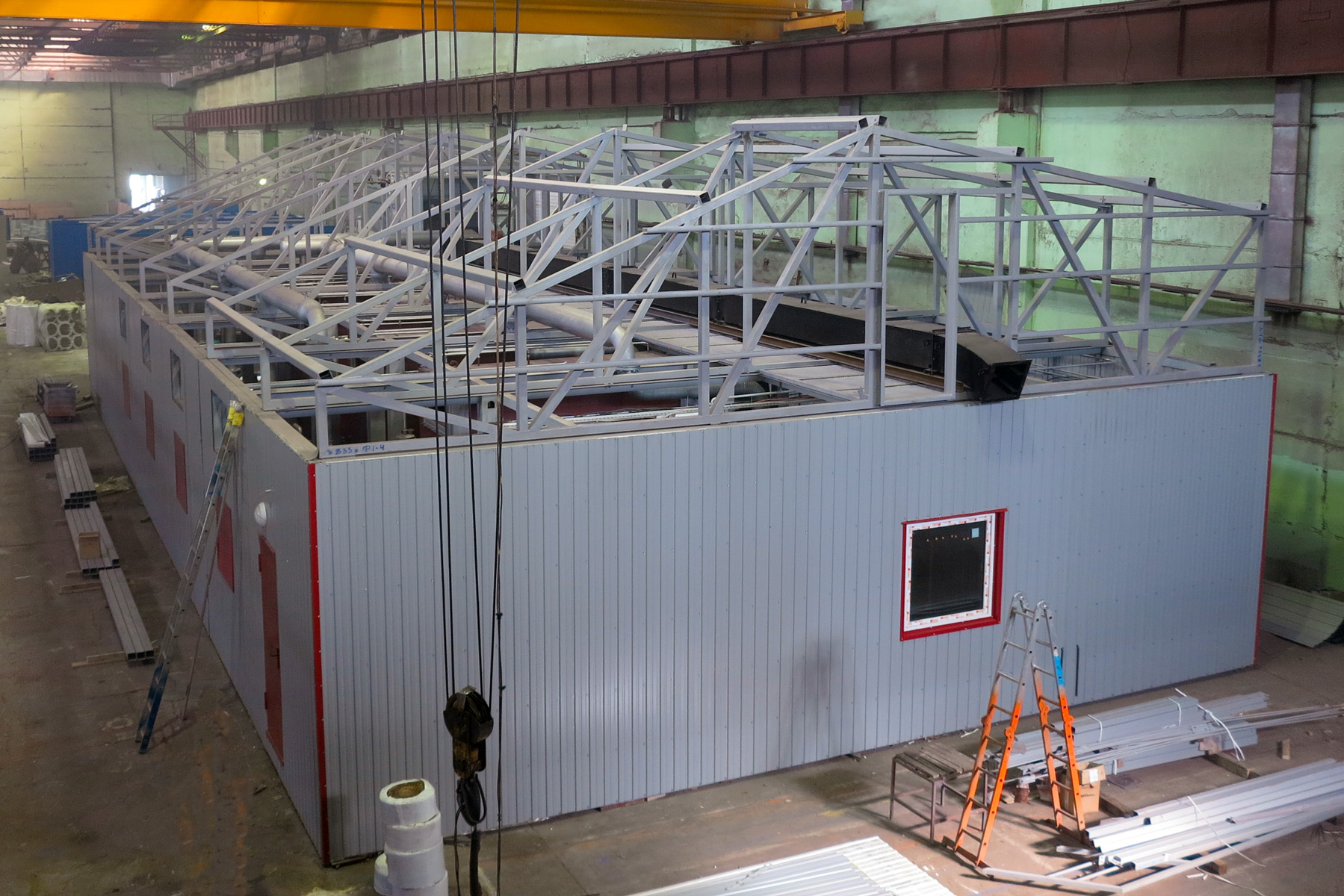

Котельная представляет собой единое здание на базе 8-ми блок-модулей полной заводской готовности с комплектацией согласно спецификации.
Смонтировано: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: каменный уголь.
Оборудование проходит испытания в заводских условиях.
Назначение: выработка тепловой энергии для нужд системы отопления.
Стоимость модульной твёрдотопливной котельной предоставляется по запросу.
Получить консультацию
Страницу:
Распечатать
Поделиться
Распечатать Поделиться
- Характеристики
- Преимущества
- Документы
- Комплектация
- Мощность, МВт: 12
- Габариты, м: 11х24,8
- Тип котла: Водогрейный
- Топливо: Уголь
- Регион строительства: По требованию Заказчика
- Количество блок-модулей, шт.: 8
- Тип исполнения: Модульная
- Реализовано в регионе: Кемеровская область, г. Новокузнецк
- — Поставка модульной котельной в полной заводской готовности.
- — Оптимальное соотношение цена/качество.
- — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
- — Не требуется затрат на возведение капитальных зданий.
- — Транспортировка возможна любым видом транспорта.
- — Монтаж котельной осуществляется в течение 5-ти дней.
- — Быстрый ввод котельной в эксплуатацию.
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

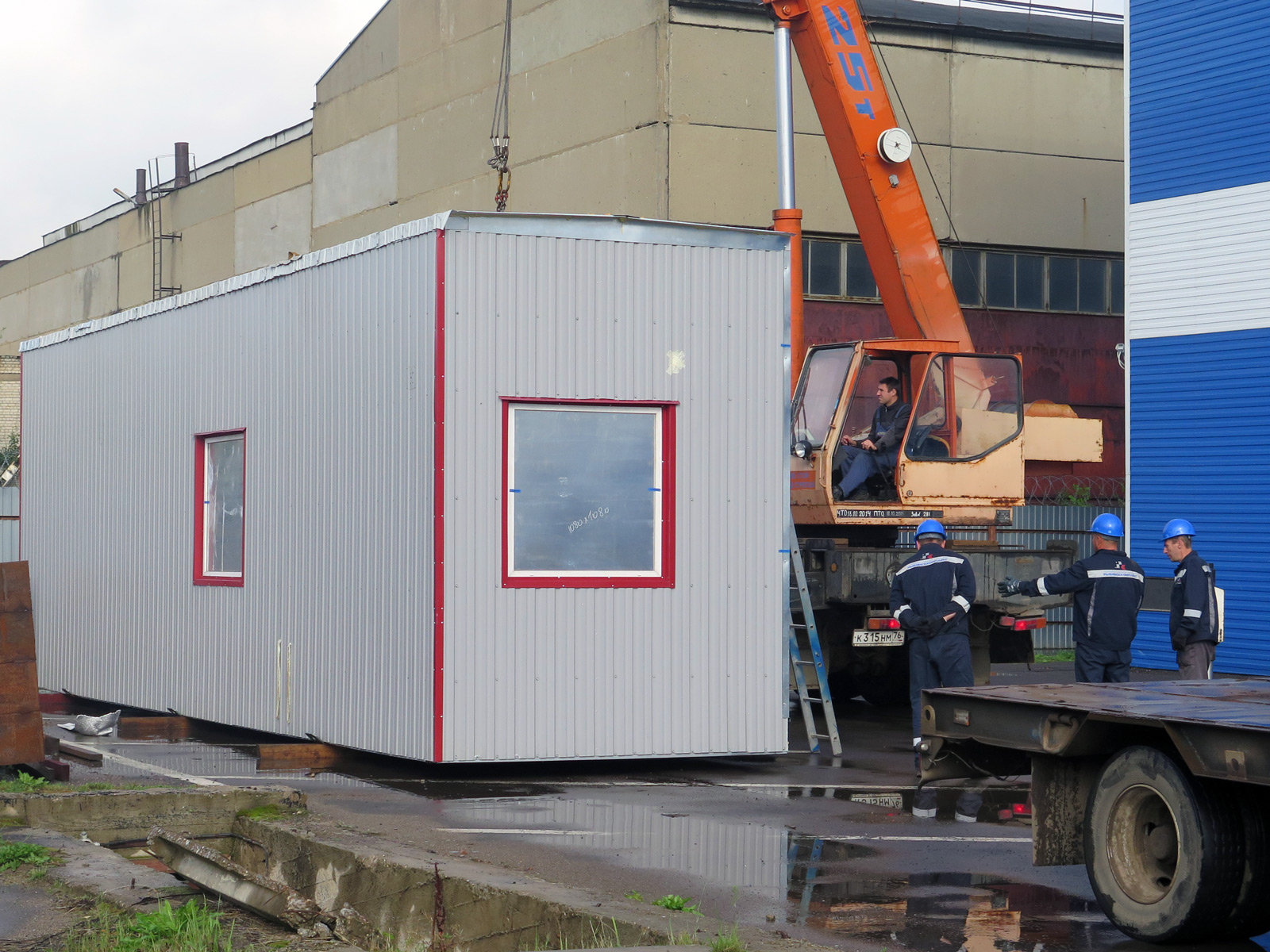

- Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11х2,6 м (ДхШ): 7 шт.
- Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11х1,0 м (ДхШ): 4 шт.
- Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11х2,6 м (ДхШ): 1 шт.
- Крыша съёмная: 1 шт.
- Площадки обслуживания, лестницы: 1 шт.

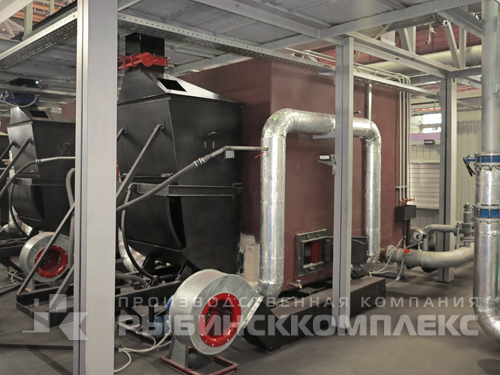

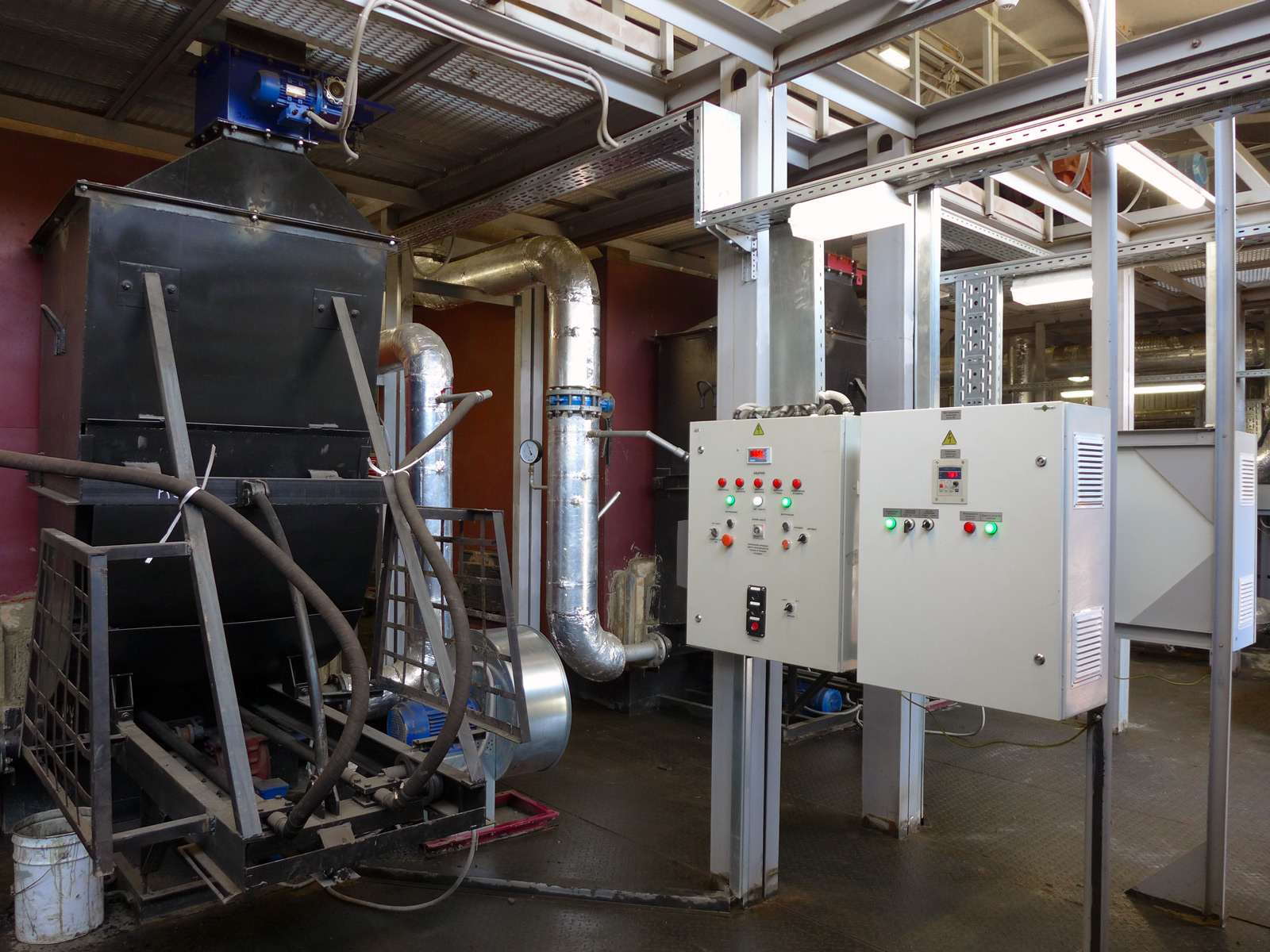

- Котёл водогрейный с механической топкой КВм-3,0 КБ, 6 бар, 3,0 МВт, 2,6 Гкал/ч, 110 С/85 С (топка ТПШм, ВД): 4 шт.

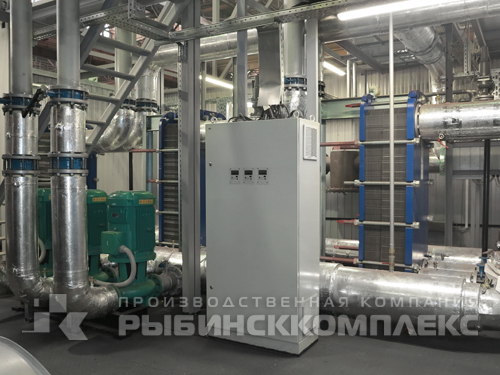

- Насос циркуляционный котлового контура «WILO», Н=30 м.в.ст, G=222,0 м³/ч, 30,0 кВт, 380 В (2 рабочих /1 резервный): 3 шт.
- Преобразователь частоты 30,0 кВт: 3 шт.
- Теплообменник пластинчатый разборный, контура теплоснабжения, 6,0 МВт, (2 рабочих/1 резервный) 110/85-70/105 ºС, пропиленгликоль 40 % /пропиленгликоль 40 %: 3 шт.
- Насос сетевого контура циркуляционный «WILO», Н=50 м.в.ст, G=160,0 м³/ч, 37,0 кВт, 380 В (2 рабочих /1 резервный): 3 шт.
- Преобразователь частоты 37,0 кВт: 3 шт.
- Бак расширительный мембранный, 100 л, PN6: 4 шт.
- Бак запаса 5 000 л: 1 шт.
- Насосная станция, Н=30 м.в.ст., G=2,0 м³/ч, 0,75 кВт: 2 шт.
- Преобразователь частоты 0,75 кВт: 2 шт.
- Бак-гидроаккумулятор 60 л, PN10: 2 шт.
- Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтр очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т

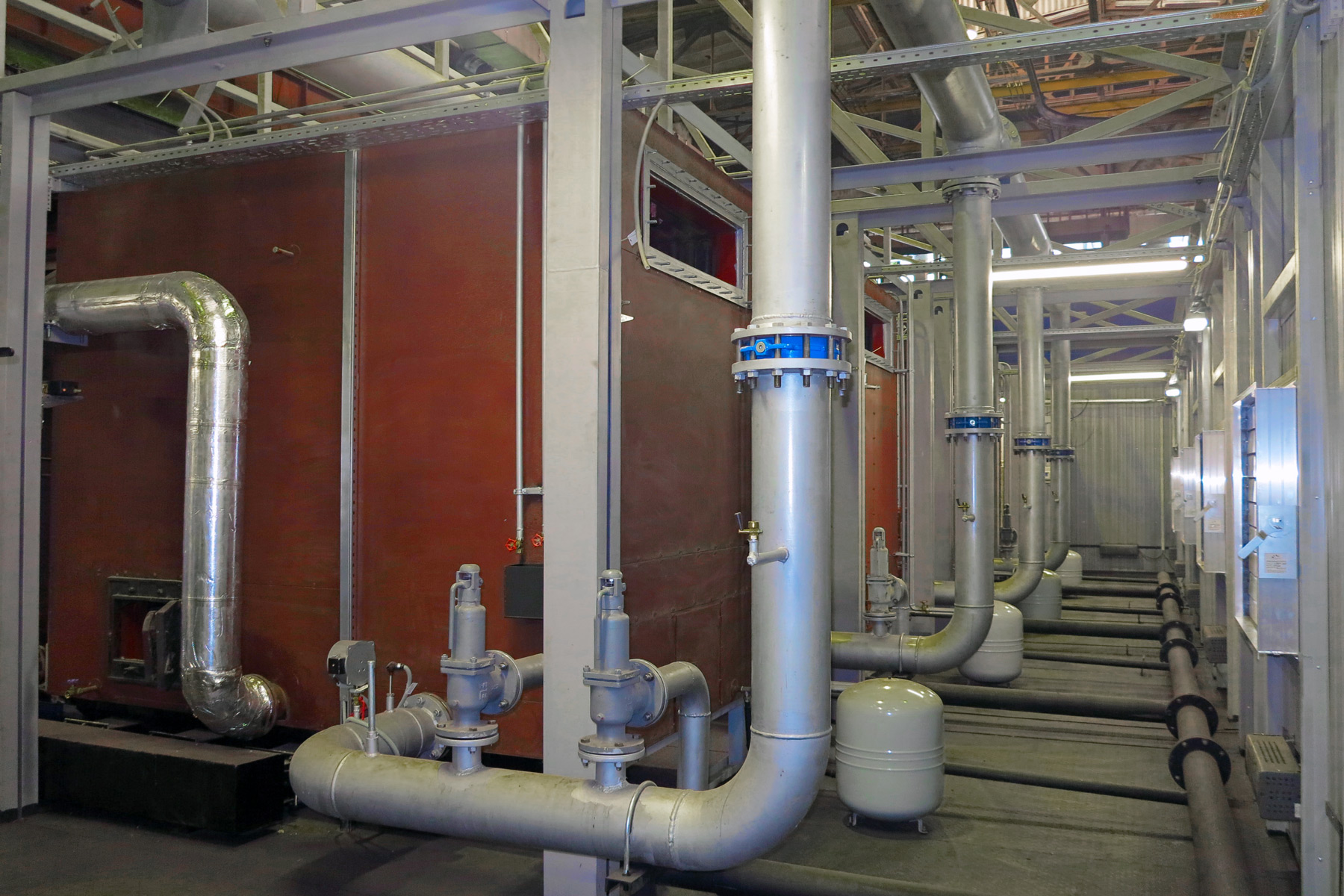

- Трубопроводы, теплоизоляция, крепления: 1 шт.
- Конвейер подачи угля (до 60 м): 1 шт.
- Дробилка угля (до 15 т/ч): 2 шт.

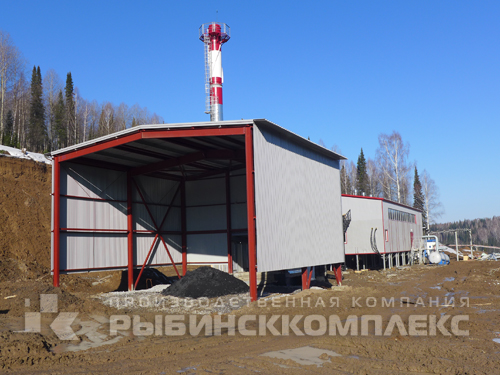

- Склад угля неотапливаемый, 12х12 м: 1 шт.
- Конвейер шлакоудаления (до 40 м): 1 шт.
- Бункер для шлака: 1 шт.
- Эстакады конвейеров: 1 шт.
- Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
- Приточная установка, вентиляционные решётки: 2 шт.
- Вентилятор осевой вытяжной: 3 шт.
- Вентилятор центробежный аспирационный: 1 шт.
- Печь электрическая ПЭТ-4: 16 шт.
- Система охранно-пожарной сигнализации: 1 шт.
- Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
- Сигнализатор загазованности по СО: 1 шт.
- Дымосос ДН-9х1 500: 4 шт.
- Преобразователь частоты дымососа 15 кВт: 4 шт.

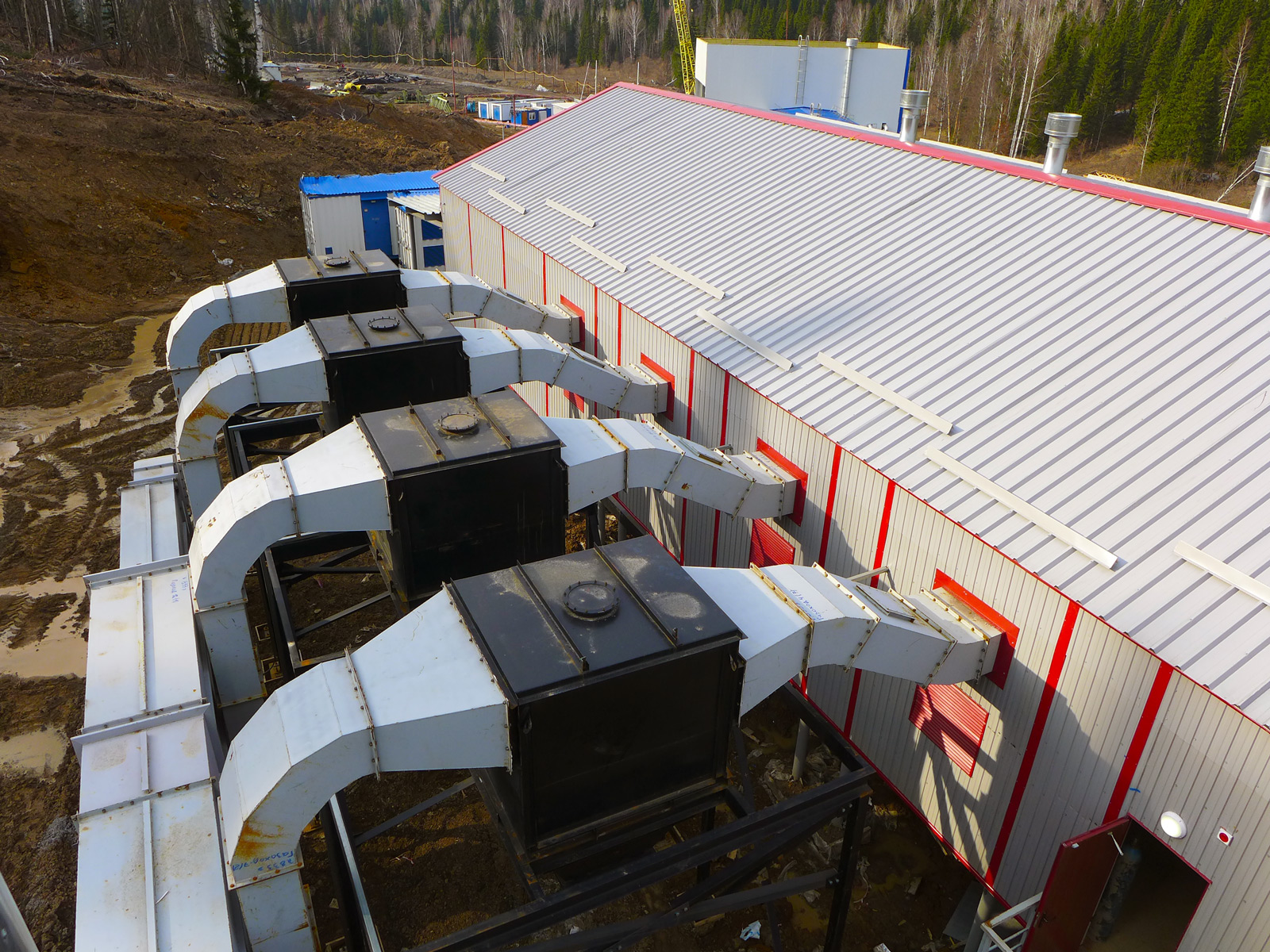

- Золоуловитель инерционного типа (циклон батарейный): 4 шт.
- Дымовая труба стальная самонесущая утеплённая, Н=30 м, шиберы, горизонтальные утеплённые газоходы: 1 шт.
- Комплект рабочей документации, паспорт: 1 к-т
