Модульная угольная котельная мощностью 9 МВт

#Эн_БМК_ТВ-9_0018
  • Мощность, МВт 9
  • Топливо Уголь
  • Тип котла Водогрейный
  • Габариты, м 11х21,2
  • Тип котельной: Твёрдотопливная

Автоматическая блочно-модульная водогрейная твердотопливная котельная теплопроизводительностью 9 МВт, работающая на каменном угле, поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией.

В котельной смонтированы технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование. Оборудование транспортабельной котельной проходит испытания в заводских условиях. Котельная предназначена для выработки тепловой энергии и обеспечения системы отопления.

Стоимость модульной твёрдотопливной котельной предоставляется по запросу.

Получить консультацию

Характеристики

Мощность, МВт: 9
Габариты, м: 11х21,2
Топливо: Уголь
Тип котла: Водогрейный
Количество блок-модулей, шт.: 7
Тип исполнения: Модульная
Реализовано в регионе: Республика Казахстан, Восточно-Казахстанская область, Жарминский р-н
Регион: Республика Казахстан

Документация

  • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
  • Заключение экспертизы промышленной безопасности.

Преимущества

  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.

Комплектация

  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 2,6х11х3,5 м (ШхДхВ): 6 шт.
  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 1,0х11х3,5 м (ШхДхВ): 3 шт.
  • Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 2,6х11х3,5 м (ШхДхВ): 1 шт.
  • Крыша съёмная: 1 шт.
  • Площадки обслуживания, лестницы: 1 шт.

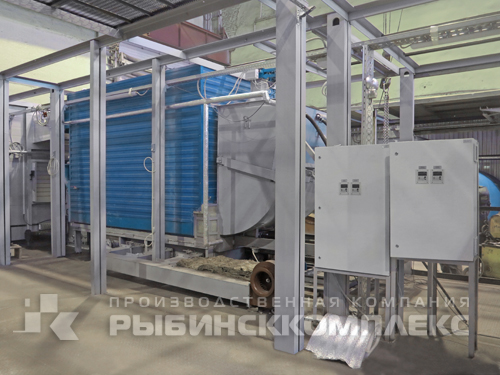

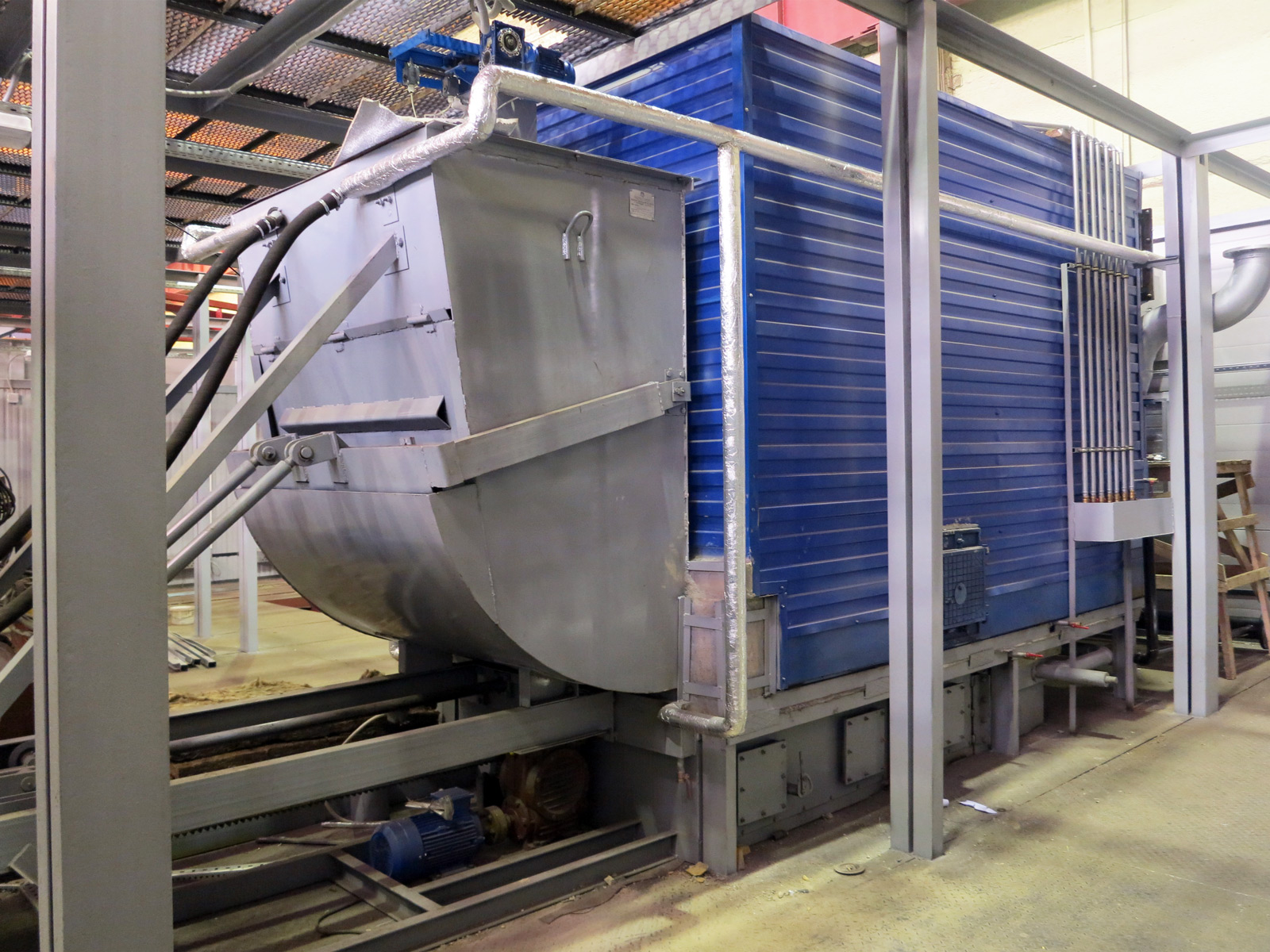

  • Котёл водогрейный с механической топкой КВм-3,0 КБ, 6 бар, 3,0 МВт, 2,6 Гкал/ч, 110 С/85 С (топка ТПШм, ВД): 3 шт.
  • Мощность, МВт: 9
  • Габариты, м: 11х21,2
  • Топливо: Уголь
  • Тип котла: Водогрейный
  • Количество блок-модулей, шт.: 7
  • Тип исполнения: Модульная
  • Реализовано в регионе: Республика Казахстан, Восточно-Казахстанская область, Жарминский р-н
  • Регион: Республика Казахстан
ещё характеристики
  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • Не требуется затрат на возведение капитальных зданий.

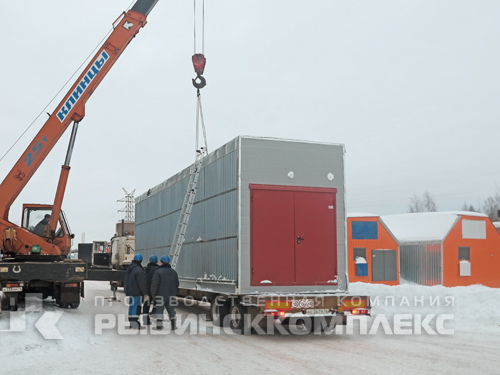

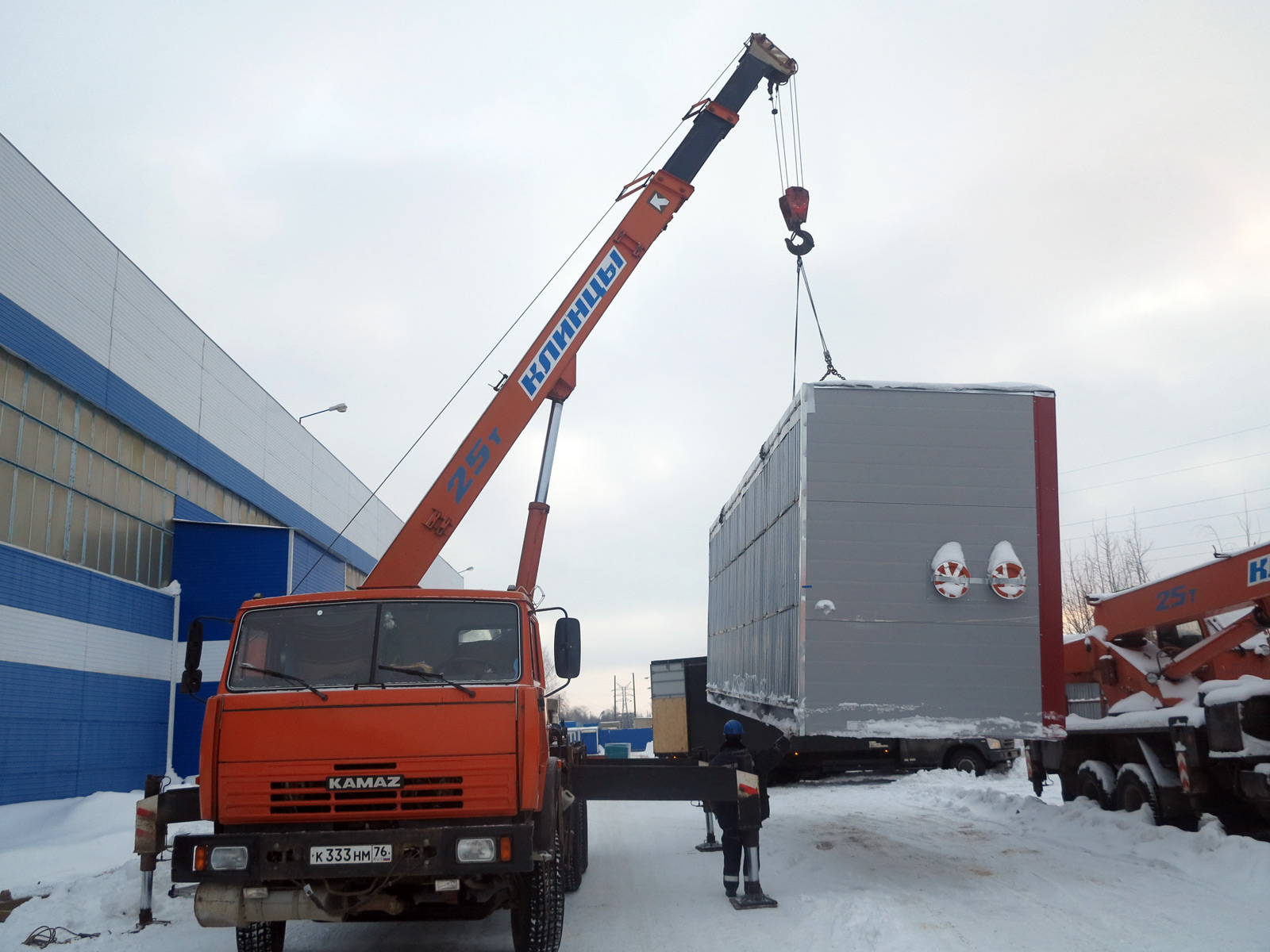

  • Транспортировка возможна любым видом транспорта.
  • Монтаж котельной осуществляется в течение 5-ти дней.
  • Быстрый ввод котельной в эксплуатацию.
    • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    • Заключение экспертизы промышленной безопасности.
  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 2,6х11х3,5 м (ШхДхВ): 6 шт.
  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 1,0х11х3,5 м (ШхДхВ): 3 шт.
  • Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 2,6х11х3,5 м (ШхДхВ): 1 шт.
  • Крыша съёмная: 1 шт.
  • Площадки обслуживания, лестницы: 1 шт.
  • Котёл водогрейный с механической топкой КВм-3,0 КБ, 6 бар, 3,0 МВт, 2,6 Гкал/ч, 110 С/85 С (топка ТПШм, ВД): 3 шт.
  • Насос циркуляционный котлового контура «WILO», Н=30 м.в.ст, G=103,0 м³/ч, 15,0 кВт, 380 В (2 рабочих /1 резерв): 3 шт.
  • Преобразователь частоты 15,0 кВт: 3 шт.
  • Теплообменник пластинчатый разборный, контура теплоснабжения, 3,0 МВт, (2 рабочих/1 резервный) 110/85-70/105 ºС: 3 шт.
  • Насос сетевого контура циркуляционный «WILO», Н=50 м.в.ст, G=74,0 м³/ч, 18,5 кВт, 380 В (2 рабочих /1 резерв): 3 шт.
  • Преобразователь частоты 18,5 кВт: 3 шт.
  • Бак расширительный мембранный, 100 л, PN6: 4 шт.

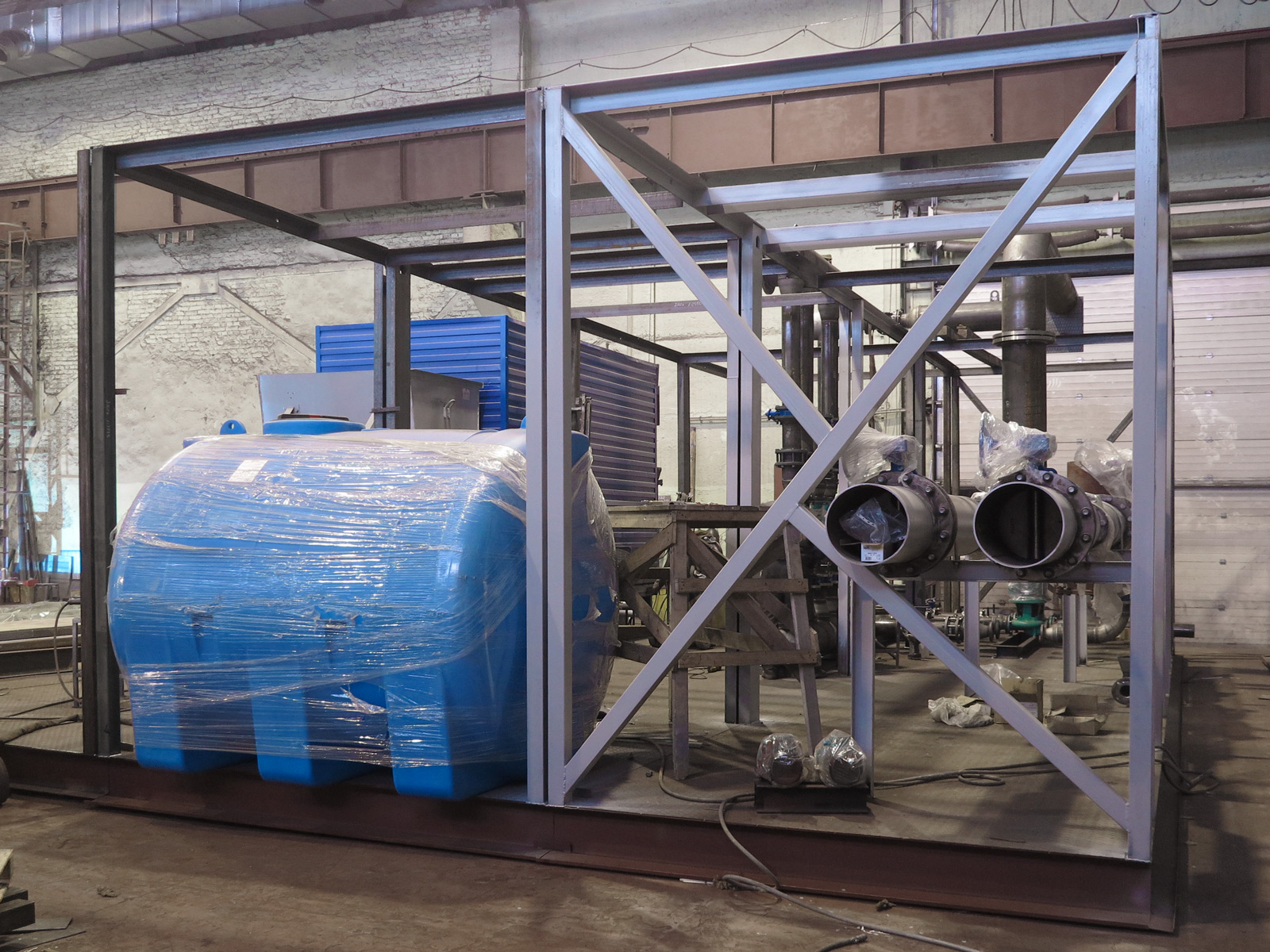

  • Бак запаса 5 000 л: 1 шт.
  • Насосная станция, Н=30м.в.ст., G=2,0 м³/ч, 0,75 кВт: 2 шт.
  • Преобразователь частоты 0,75 кВт: 2 шт.
  • Бак-гидроаккумулятор 60 л, PN10: 2 шт.

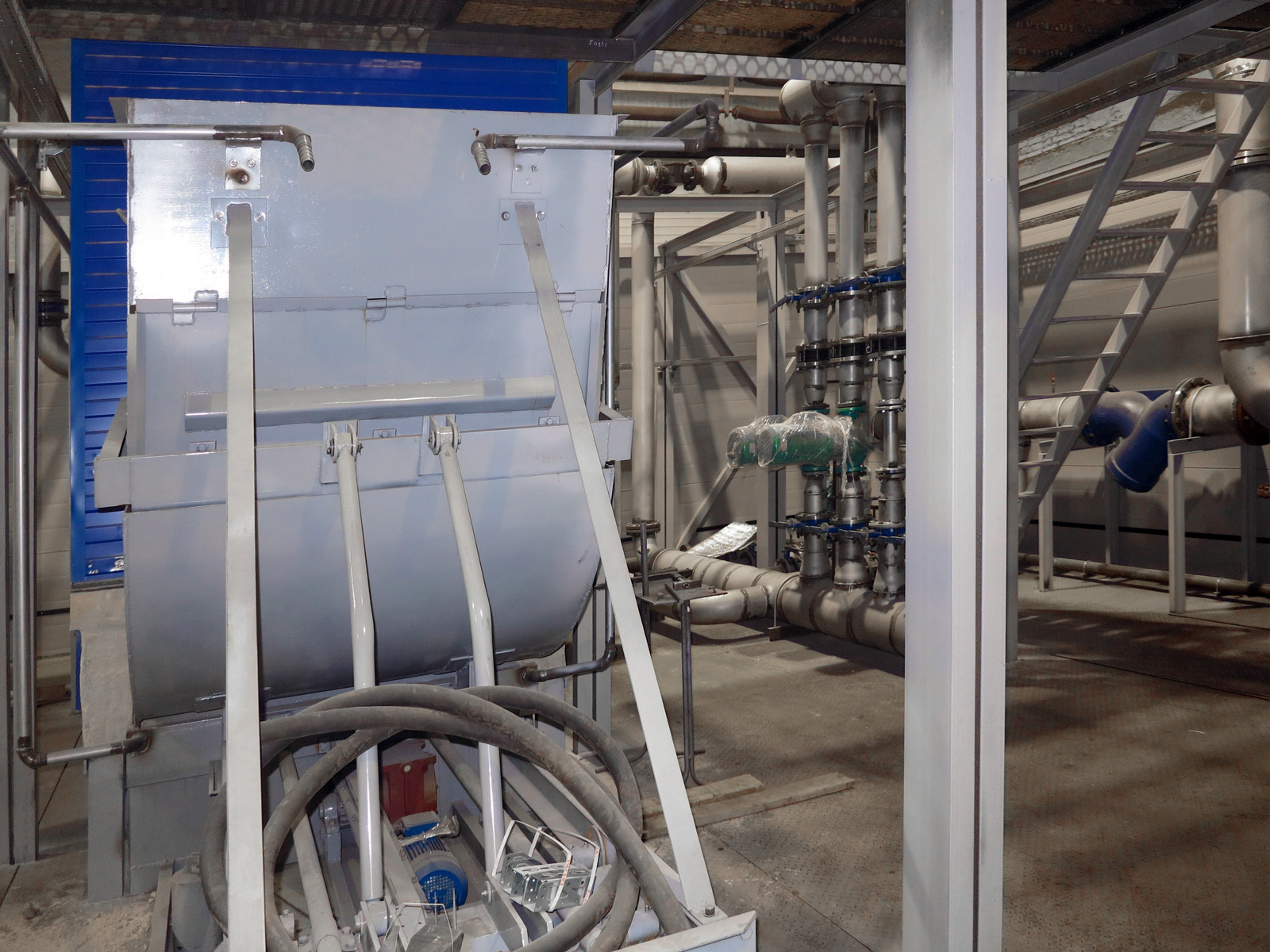

  • Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтр очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
  • Узел учёта расхода тепла и теплоносителя: 1 шт.
  • Трубопроводы, теплоизоляция, крепления: 1 шт.
  • Конвейер подачи угля (до 60 м): 1 шт.
  • Дробилка угля (до 15 т/ч): 2 шт.
  • Склад угля неотапливаемый, 12х12 м: 1 шт.
  • Конвейер шлакоудаления (до 40 м): 1 шт.
  • Бункер для шлака: 1 шт.
  • Эстакады конвейеров: 1 шт.
  • Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
  • Приточная установка, вентиляционные решётки: 2 шт.
  • Вентилятор осевой вытяжной: 3 шт.
  • Вентилятор центробежный аспирационный: 1 шт.
  • Печь электрическая ПЭТ-4 (кол-во уточнить по расчёту): 16 шт.
  • Система охранно-пожарной сигнализации: 1 шт.
  • Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
  • Сигнализатор загазованности по СО: 1 шт.
  • Дымосос ДН-9х1 500: 3 шт.
  • Преобразователь частоты дымососа 15 кВт: 3 шт.
  • Золоуловитель инерционного типа (циклон батарейный): 3 шт.

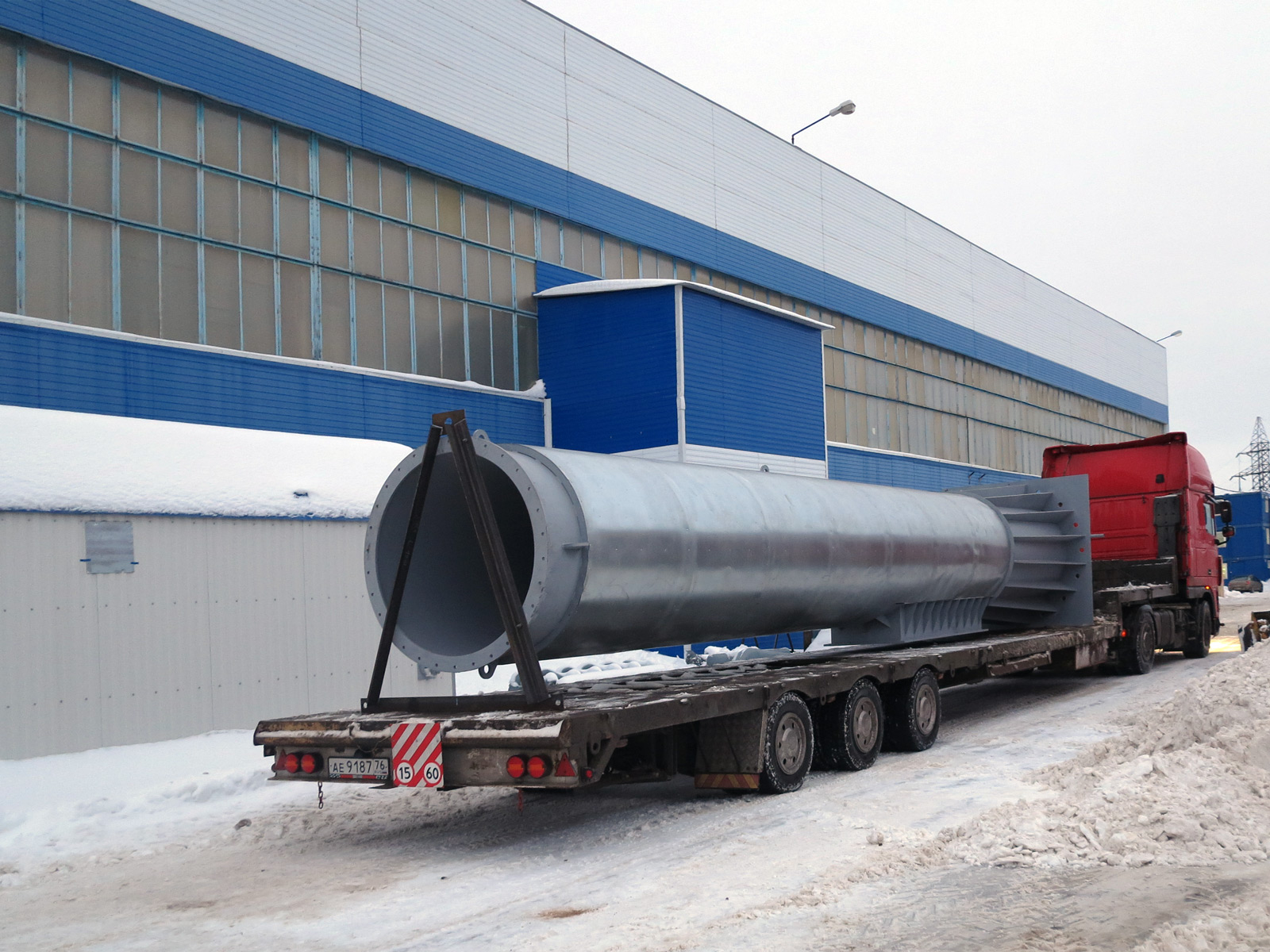

  • Дымовая труба стальная самонесущая утеплённая, Н=30 м, шиберы, горизонтальные утеплённые газоходы: 1 шт.
  • Комплект рабочей документации (строительная часть, тепломеханическая часть, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
