Модульная газодизельная котельная 24 МВт

Проекты блочно-модульных котельных мощностью от 0,2 до 40 МВт. Изготовление БМК на жидком, твёрдом и газообразном топливе для промышленных предприятий и социально-бытовых объектов в максимальной заводской готовности. Производство в соответствии с пожеланиями заказчика и спецификой технологических процессов. Расчет цен.

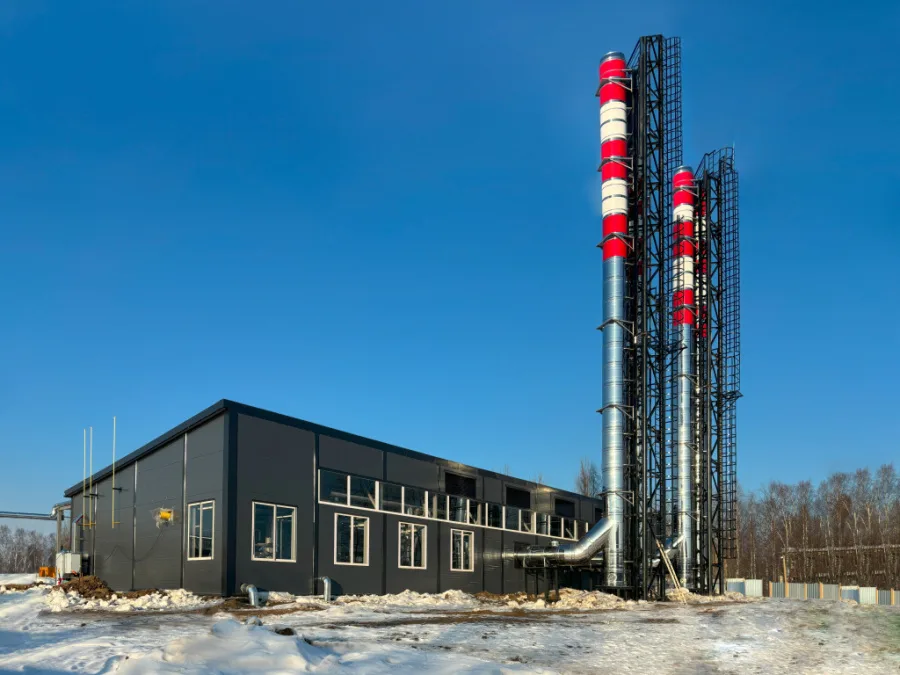

Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный
Модульная газодизельная котельная 24 МВт, тип котла - Водогрейный

Модульная газодизельная котельная 24 МВт

  • Мощность, МВт 24
  • Топливо Газ/Дизель
  • Тип котла Водогрейный
  • Габариты, м 32,2 х 12 х 5,5
  • Тип котельной: Газо-дизельная

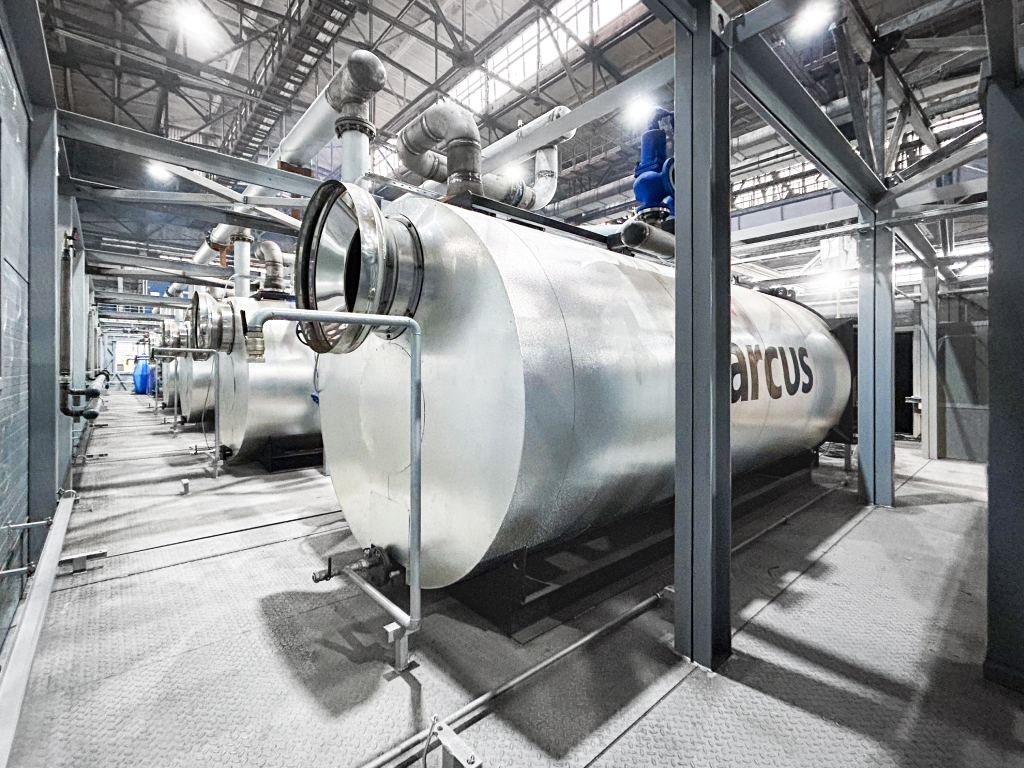

В рамках масштабной программы модернизации инженерной инфраструктуры Талажского авиагородка (Архангельская область) компания «Рыбинсккомплекс» спроектировала, поставила и смонтировала новую водогрейную блочно-модульную котельную на газу/дизтопливе мощностью 24 МВт. Она состоит из четырёх современных энергоэффективных котлов фирмы “ARCUS” модели IGNIS G‑6000 с трёхходовой топкой. Мощность каждого котла — 6,0 МВт.

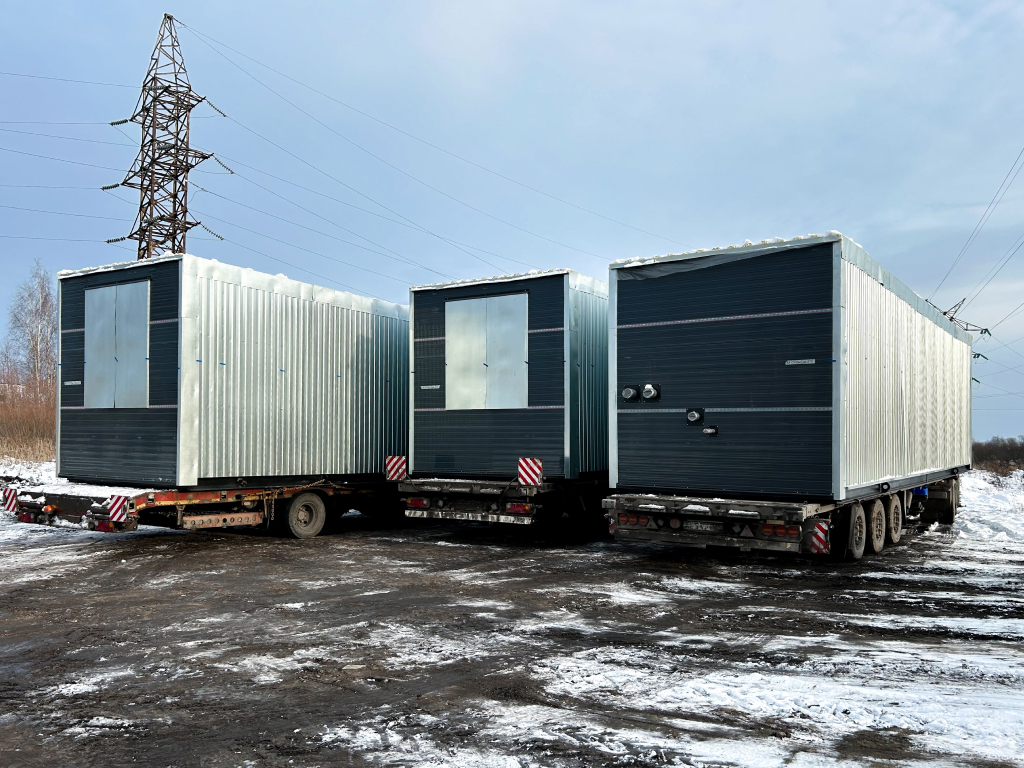

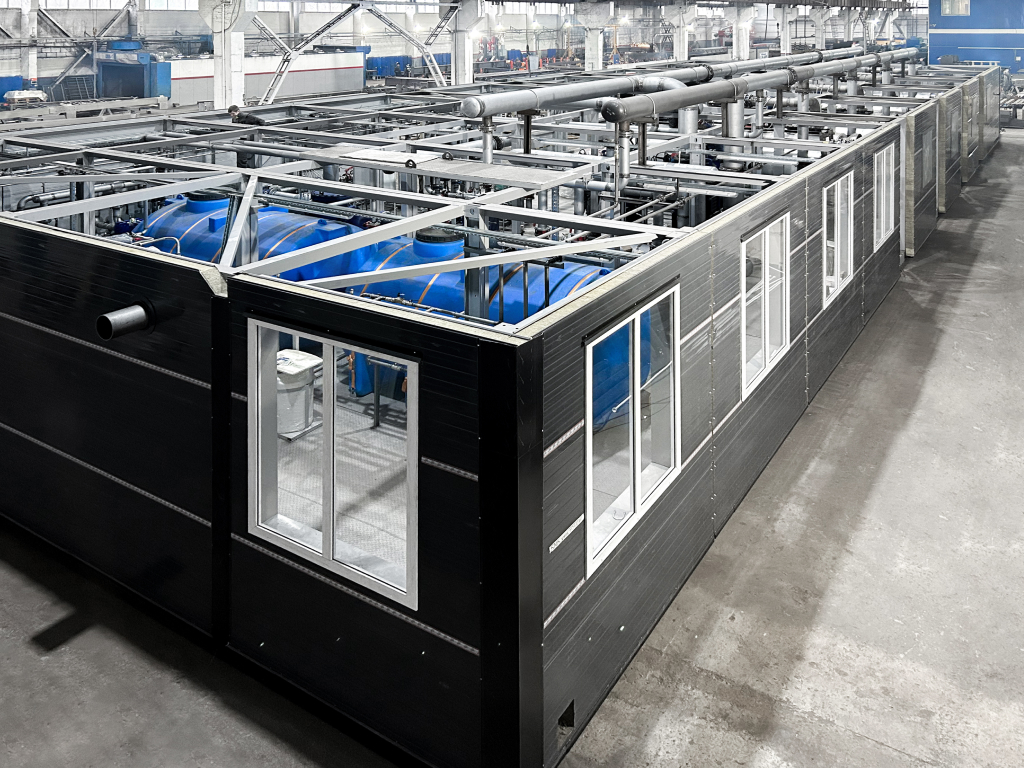

Котельная выполнена в блочно‑модульном исполнении и включает 9 блоков и 4 межблочные вставки. Основное топливо — газ, резервное — дизель.

Такое решение обеспечивает стабильное теплоснабжение более 50 объектов, включая 16 жилых домов, три социальных учреждения, административные здания и аэропорт Талаги.

Стоимость модульной газодизельной котельной предоставляется по запросу.

Получить консультацию
Страницу:  Распечатать  Распечатать    Поделиться  Поделиться

Характеристики

Отрасли: Строительство
Мощность, МВт: 24
Габариты, м: 32,2 х 12 х 5,5
Топливо: Газ/Дизель
Тип котла: Водогрейный
Тип исполнения: Модульная
Регион: Архангельская область, Талажский авиагородок
Координата x: 22.6204
Координата y: 37.7233

Документация

  • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
  • Заключение экспертизы промышленной безопасности.

Преимущества

  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.

Комплектация

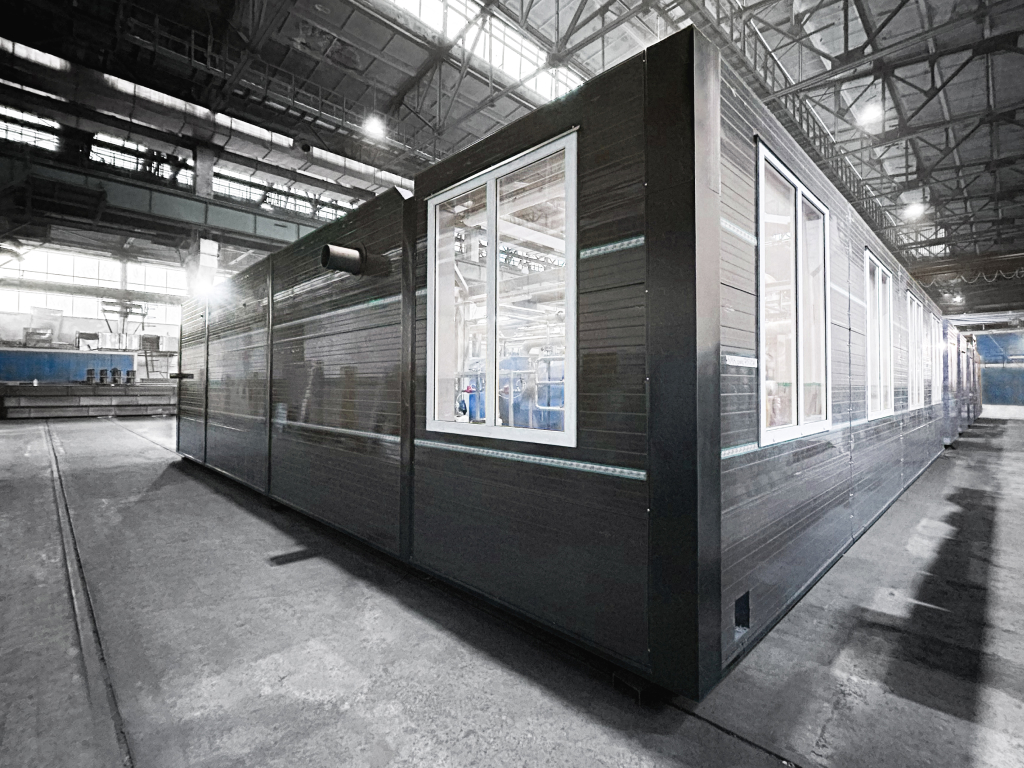

  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 3,0х12,0х5,6* м (ШхДхВ) 2 шт.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 3,0х12,0х5,6* м (ШхДхВ) 7 шт.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 1,3х12,0х5,6* м (ШхДхВ) 4 шт.

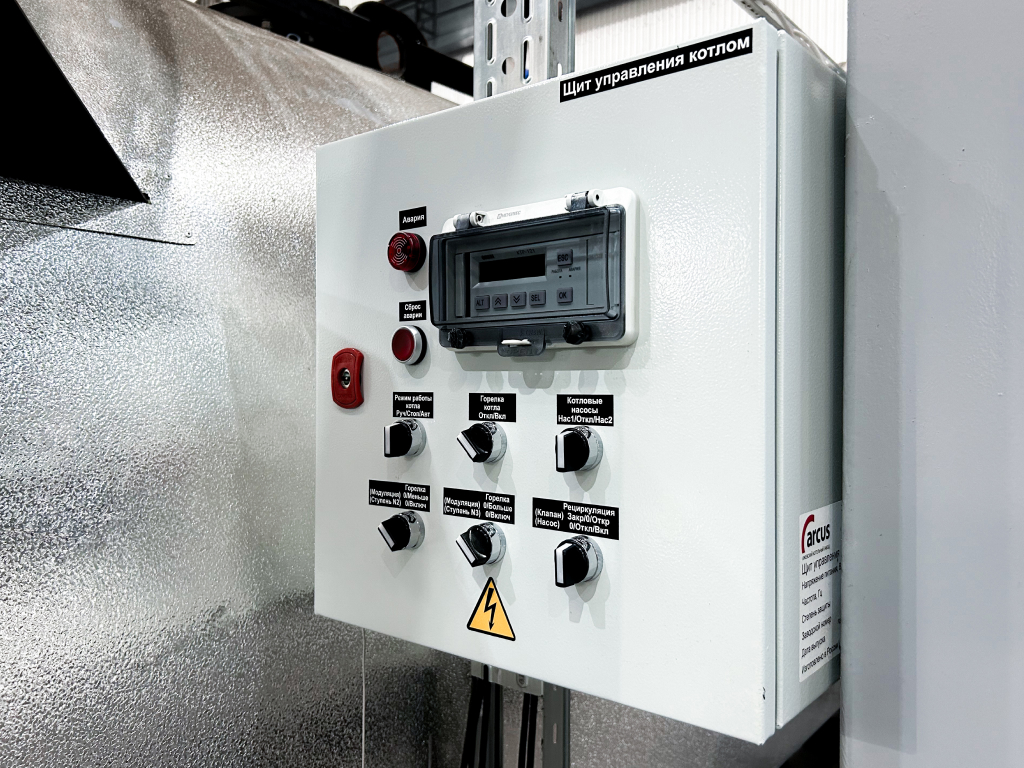

  • Котел стальной водогрейный c трехходовой топкой, фирмы "ARCUS" IGNIS G-6000, 6,0МВт, до 110С, 6 бар, в комплекте с щитом управления и безопасности 4 шт.

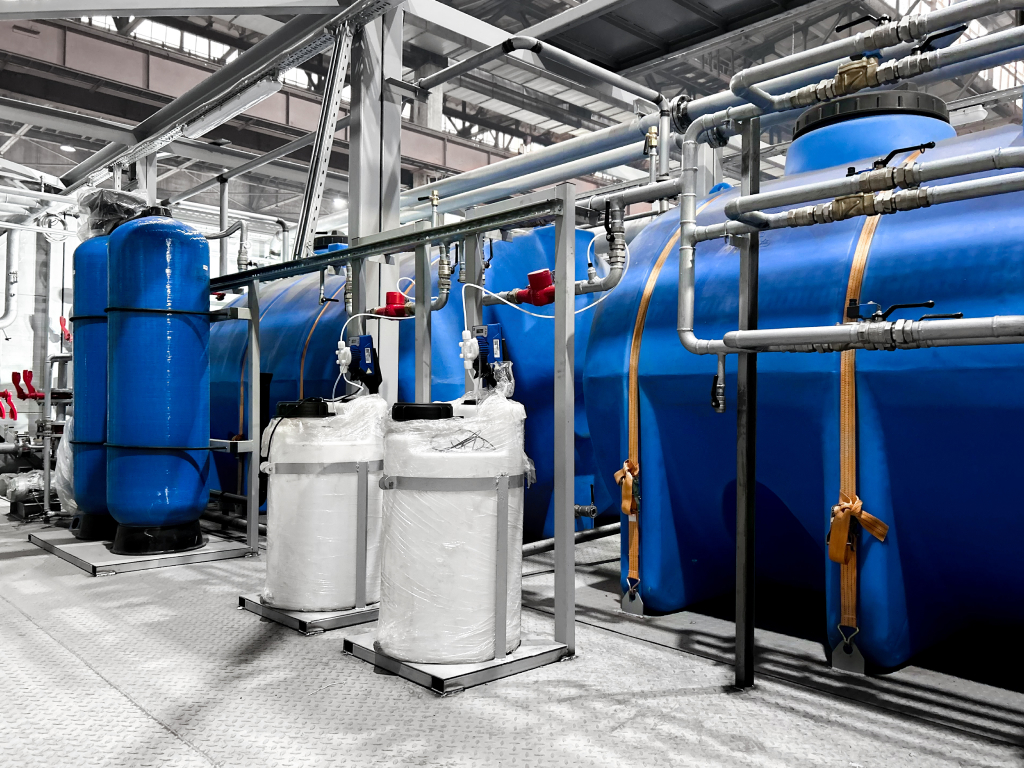

  • Комплекс систем водоподготовки G=4,0 м3/ч, стандарт 1 шт.
  • Насос подпиточный высокого давления фирмы "WILO", Н=40 м.в.ст., G=5,0м3/ч, 1,1кВт., 380В., 1 рабочий / 1 резервный 2 шт.
  • Отрасли: Строительство
  • Мощность, МВт: 24
  • Габариты, м: 32,2 х 12 х 5,5
  • Топливо: Газ/Дизель
  • Тип котла: Водогрейный
  • Тип исполнения: Модульная
  • Регион: Архангельская область, Талажский авиагородок
  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • Не требуется затрат на возведение капитальных зданий.
  • Транспортировка возможна любым видом транспорта.
  • Монтаж котельной осуществляется в течение 5-ти дней.
  • Быстрый ввод котельной в эксплуатацию.
    • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    • Заключение экспертизы промышленной безопасности.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 3,0х12,0х5,6* м (ШхДхВ) 2 шт.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 3,0х12,0х5,6* м (ШхДхВ) 7 шт.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 1,3х12,0х5,6* м (ШхДхВ) 4 шт.
  • Котел стальной водогрейный c трехходовой топкой, фирмы "ARCUS" IGNIS G-6000, 6,0МВт, до 110С, 6 бар, в комплекте с щитом управления и безопасности 4 шт.
  • Комплекс систем водоподготовки G=4,0 м3/ч, стандарт 1 шт.
  • Насос подпиточный высокого давления фирмы "WILO", Н=40 м.в.ст., G=5,0м3/ч, 1,1кВт., 380В., 1 рабочий / 1 резервный 2 шт.
  • Частотный регулятор 1,5кВт, 380В. 2 шт.
  • Бак гидроаккумулятор 100л, PN10 1 шт.
  • Бак мембранный расширительный 500л, PN6 4 шт.
  • Насос циркуляционный котлового контура WILO, Н=15 м.в.ст, G=152,0 м3/ч, 11,0 кВт., 380В., на каждом котле 4 шт.
  • Устройство плавного пуска 11,0кВт, 380В. 4 шт.
  • Узел погодозависимого регулирования с 3хх клапаном 1 шт.

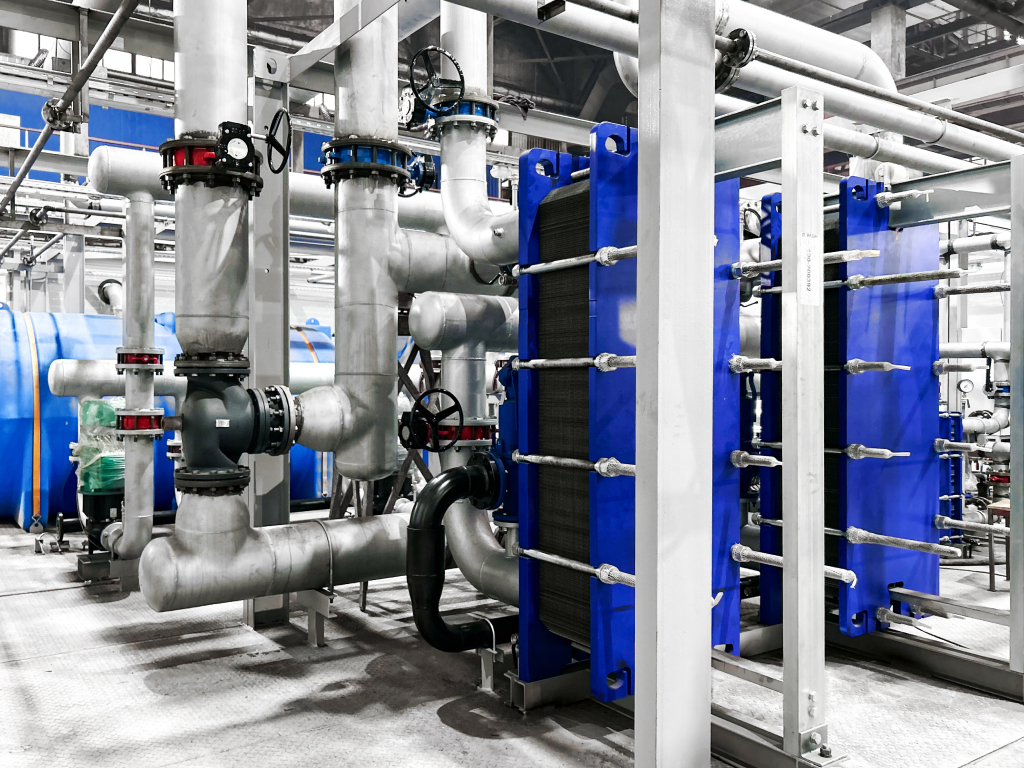

  • Теплообменник пластинчатый разборный, контура отопления, 10000 кВт., 2 рабочих по 50%, для контура 110/54С 2 шт.
  • Насос циркуляционный сетевого контура "WILO", Н=60,0 м.в.ст, G=102,0 м3/ч, 30,0 кВт., 380В., 3 рабочих / 1 резерв. 4 шт.
  • Устройство плавного пуска 45,0кВт, 380В. 4 шт.
  • Узел регулирования ГВС с 3хх клапаном 1 шт.
  • Теплообменник пластинчатый разборный, контура горячего водоснабжения, 800 кВт., 2 рабочих по 50% 2 шт.
  • Насос циркуляции контура ГВС, "WILO"/аналог, Н=20,0 м.в.ст, G=5,0 м3/ч, 0,55 кВт., 380В., 1 рабочий / 1 резерв. 2 шт.
  • Узел погодозависимого регулирования с 3хх клапаном 1 шт.
  • Теплообменник пластинчатый разборный, контура отопления, 1000 кВт., 2 рабочих по 50%, для контура 95/70С 2 шт.
  • Насос циркуляционный сетевого контура "WILO", Н=30,0 м.в.ст, G=71,0 м3/ч, 11,0 кВт., 380В., 3 рабочих / 1 резерв. 2 шт.
  • Устройство плавного пуска 11,0кВт, 380В. 2 шт.
  • Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исходной воды) 1 к-т
  • Узел учета расхода тепла и теплоносителя 1 шт.

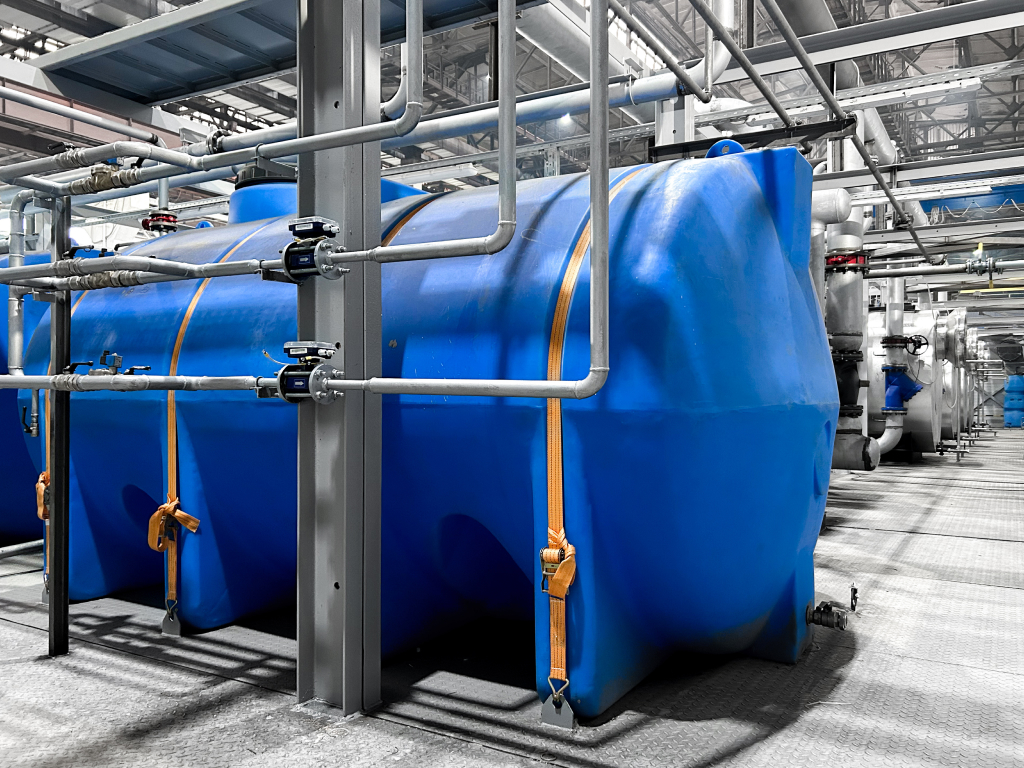

  • Бак запаа исходной воды, 11 000 л., с обвязкой в комплекте 2 шт.
  • Трубопроводы, теплоизоляция, крепления 1 шт.
  • Насос повысительный, исходной воды"WILO", Н=35,0 м.в.ст, G=26,5 м3/ч, 5,5 кВт., 380В. 2 шт.
  • Частотный регулятор 380В. 2 шт.

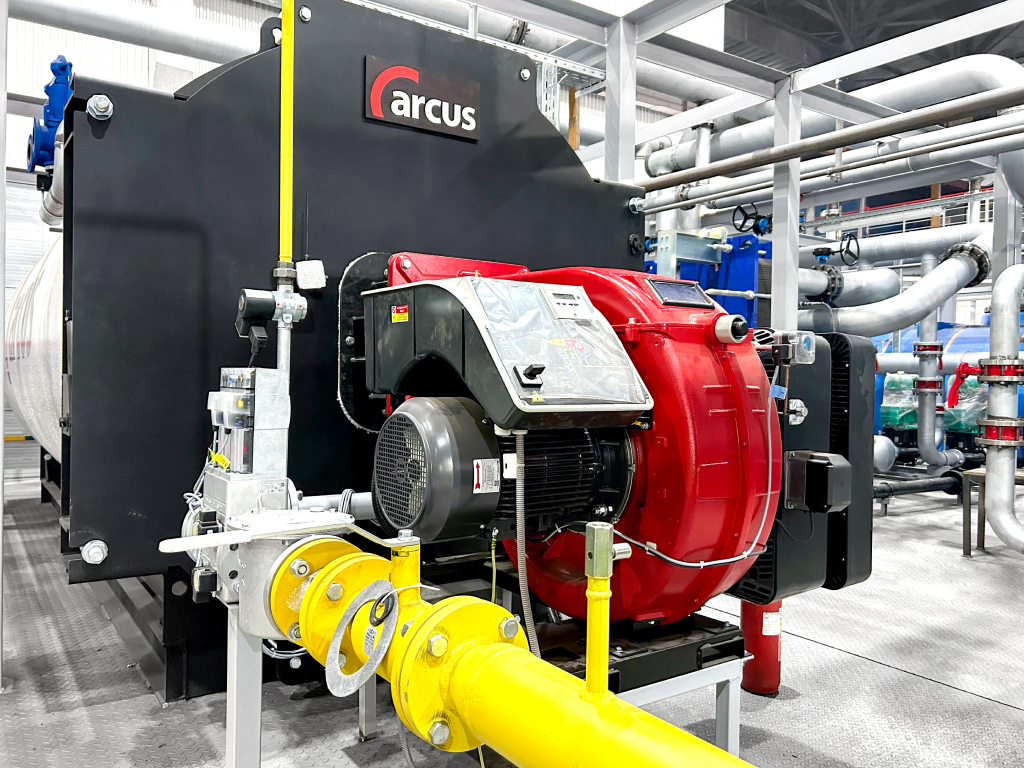

  • Горелка комбинированная моноблочная, с плавным регулированием мощности, фирмы "CIB Unigas" K750A MG.PR.SR.RU.A.8.65.EC 1 шт.
  • Горелка газовая моноблочная, с плавным регулированием мощности, фирмы "CIB Unigas" K750A M-.PR.SR.RU.A.8.65.EA 3 шт.
  • Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы) 1 шт.
  • Узел покотлового учета газа 4 шт.
  • Трубопроводы, крепления 1 шт.
  • Комплект запорной и регулирующей арматуры для жидкого топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, эм. клапаны) 1 шт.
  • Бак запаса топлива 1000 л., с обвязкой 1 шт.
  • Измерительный комплекс учета расхода газа 1 шт.

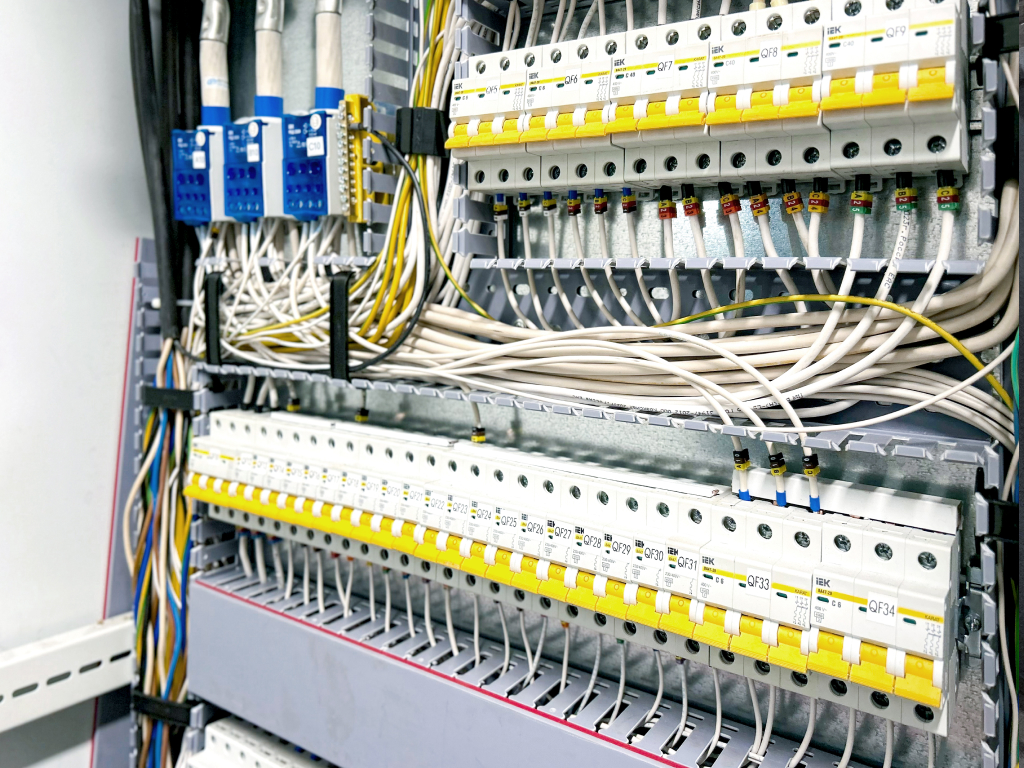

  • Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ) 1 шт.
  • Воздушно-отопительная установка, вентрешетки 1 шт.
  • Дефлектор вытяжной 3 шт.
  • Электрический обогреватель воздушный 3 шт.
  • Система охранно-пожарной сигнализации, первичные средства пожаротушения 1 шт.
  • Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, контроллеры, автоматика безопасности, кабельная продукция) 1 шт.
  • Сигнализатор загазованности по СО и СН4 1 шт.

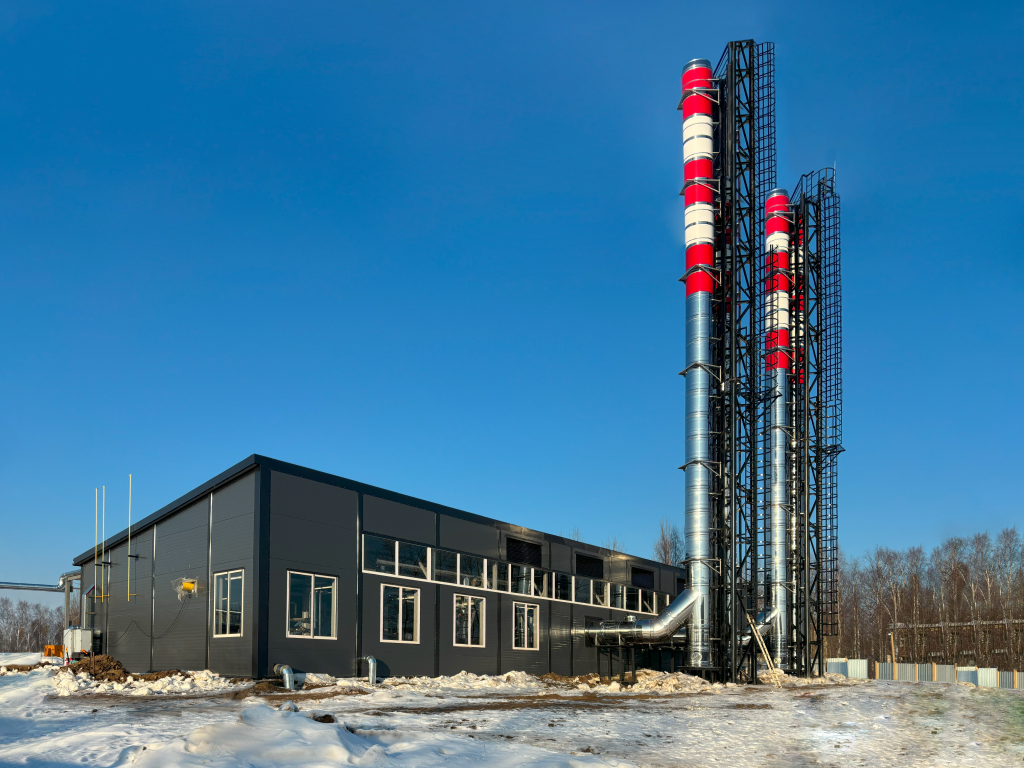

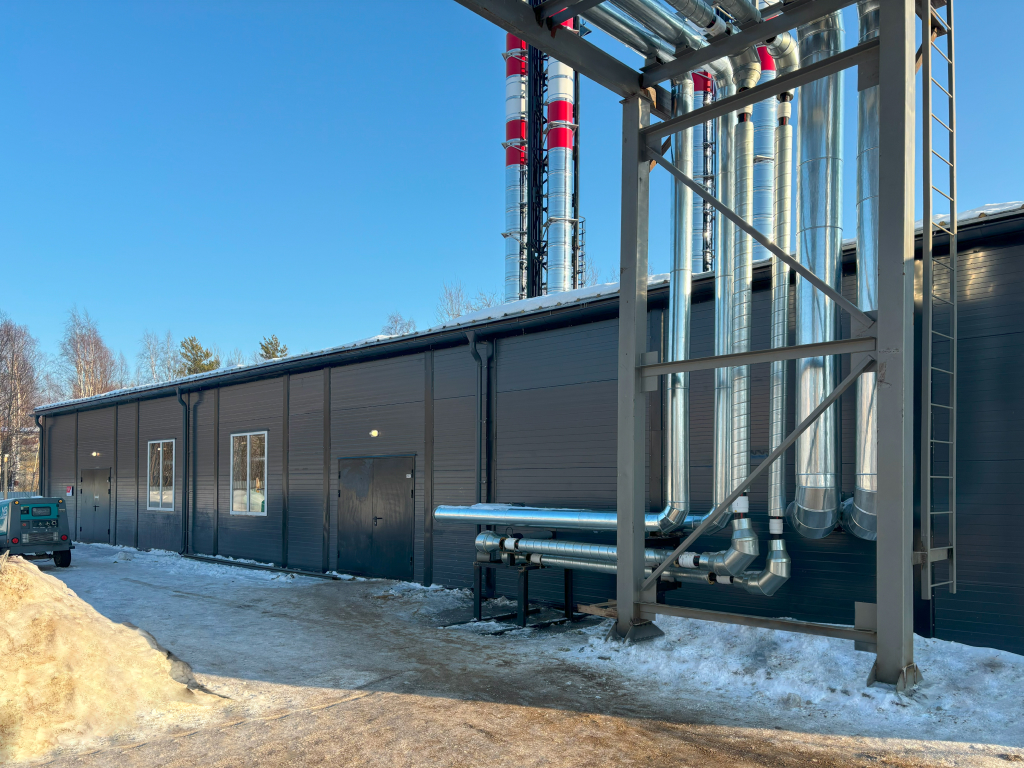

  • Дымовая труба самонесущая, ферменного типа, с двумя теплоизолированными газоходами из нержавеющей стали Н=25м., комплект горизонтальных газоходов 2 шт.
  • Видеорегистратор DS-7608NI-K2/8P: 8-канальный IP-видеорегистратор HikVision 1 шт.
  • Жесткий диск Seagate BarraCuda 8 ТБ [ST8000DM004] 2 шт.
  • Монитор 1920x1080 (FullHD)@75 Гц, IPS, LED, 1000:1, 250 Кд/м², 178°/178°, DVI-D, HDMI, VGA (D-Sub) 1 шт.
  • Камера DS-2CD2T47G1-L 5 шт.
  • Кабель 1 шт.
