Модульная газодизельная котельная мощностью 9,0 МВт

Здесь представлены проекты блочно-модульных котельных , реализованные нашим заводом “Рыбинсккомплекс”. Изготовим БМК на жидком, твёрдом и газообразном топливе для промышленных предприятий и социально-бытовых объектов, в максимальной заводской готовности, в соответствии с пожеланиями Заказчика и спецификой технологических процессов.

Модульная газодизельная котельная мощностью 9,0 МВт

#ЭН_БМК_ГД-9,0_0037
  • Мощность, МВт 9
  • Топливо Газ/Дизель
  • Тип котла Водогрейный
  • Габариты, м 12х18
  • Тип котельной: Газо-дизельная

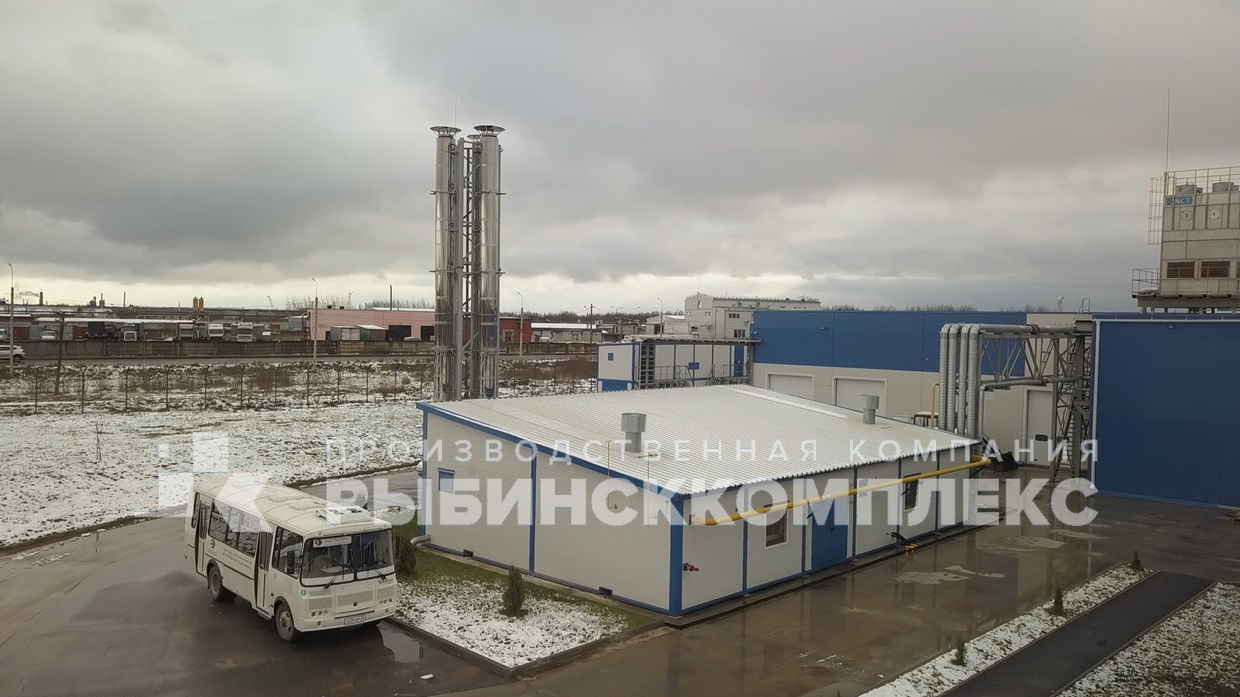

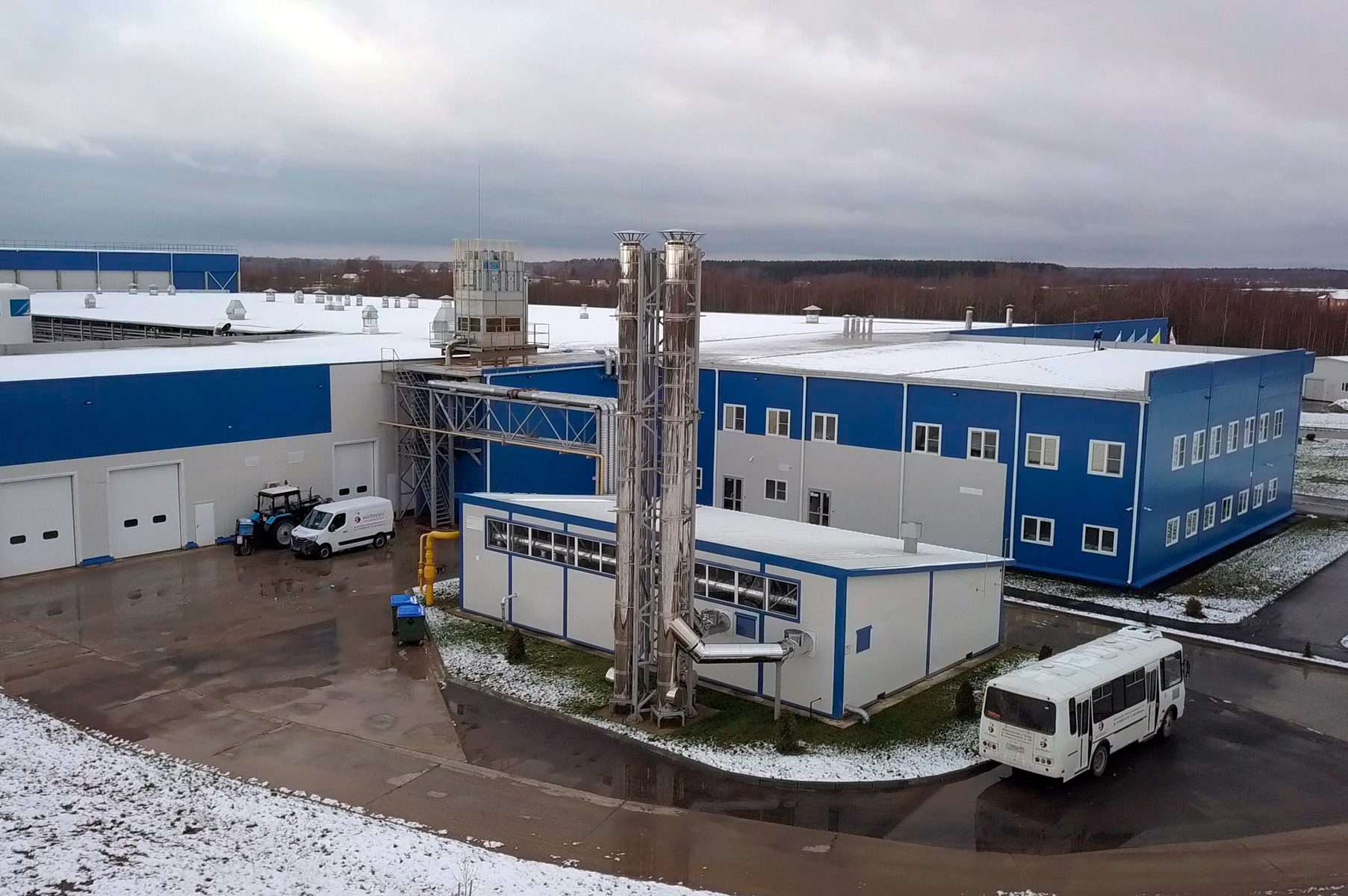

Блочно-модульная водогрейная котельная мощностью 9,0 МВт, работающая на газообразном топливе с резервом на дизель, поставлена и введена в эксплуатацию для новой производственной площадки компании по производству мороженого в Ярославской области. Котельная предназначена для выработки тепловой энергии на технологические нужды, а также для систем отопления и горячего водоснабжения. Установка поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией.

В модулях размещены технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование. Все оборудование проходит испытания в заводских условиях. Строительство фабрики и сопутствующей инфраструктуры, включая котельную, было выполнено в сжатые сроки, несмотря на условия пандемии.

Стоимость модульной газовой котельной предоставляется по запросу.

Получить консультацию

Характеристики

Отрасли: Пищевое производство
Мощность, МВт: 9
Габариты, м: 12х18
Топливо: Газ/Дизель
Тип котла: Водогрейный
Количество блок-модулей, шт.: 6
Тип исполнения: Модульная
Регион: Ярославская область, г. Тутаев

Документация

  • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
  • Заключение экспертизы промышленной безопасности.

Преимущества

  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.

Комплектация

  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 3,0х12,0х4,6 м (ШхДхВ): 6 шт.

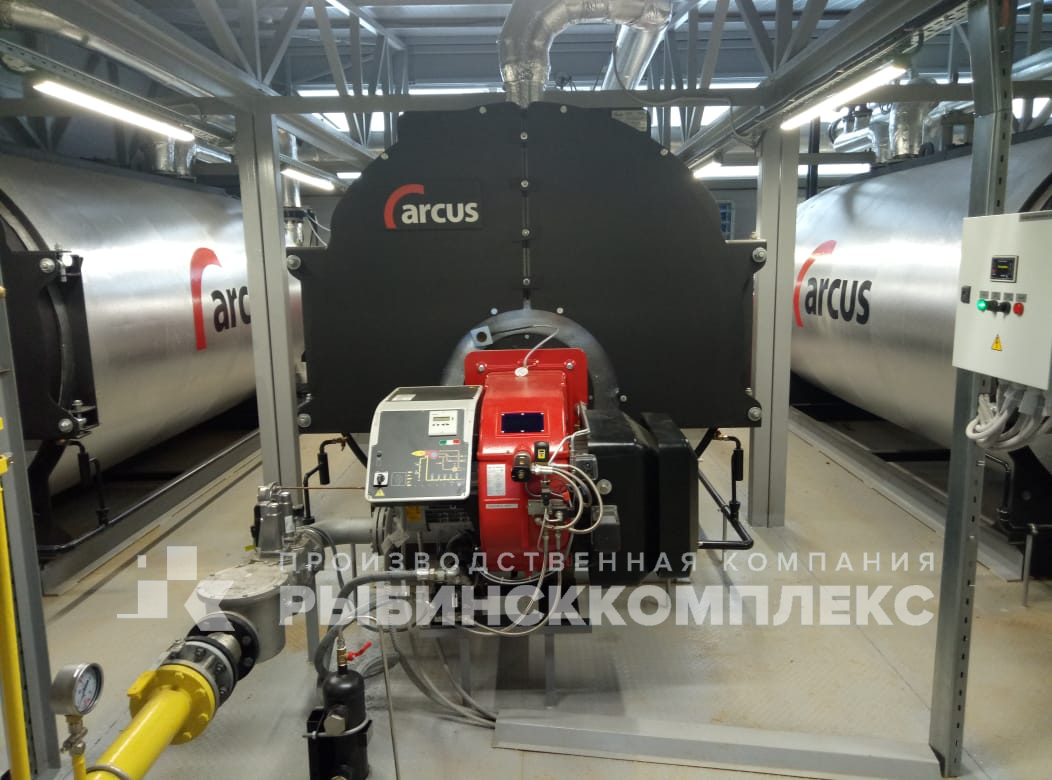

  • Водогрейный котел с трехходовой топкой, фирмы ""Arcus"" IGNIS F-3000, (Россия), 3,0МВт, 0,6МПа., tвых.мах = +110ºC: 3 шт.

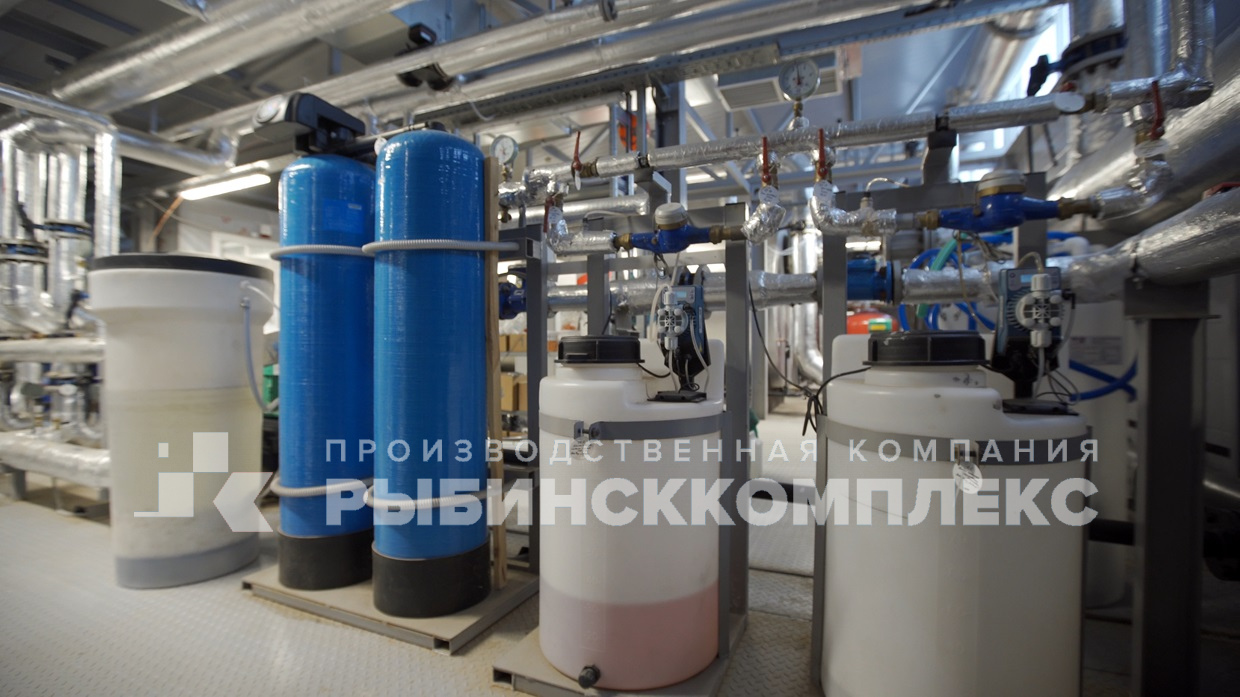

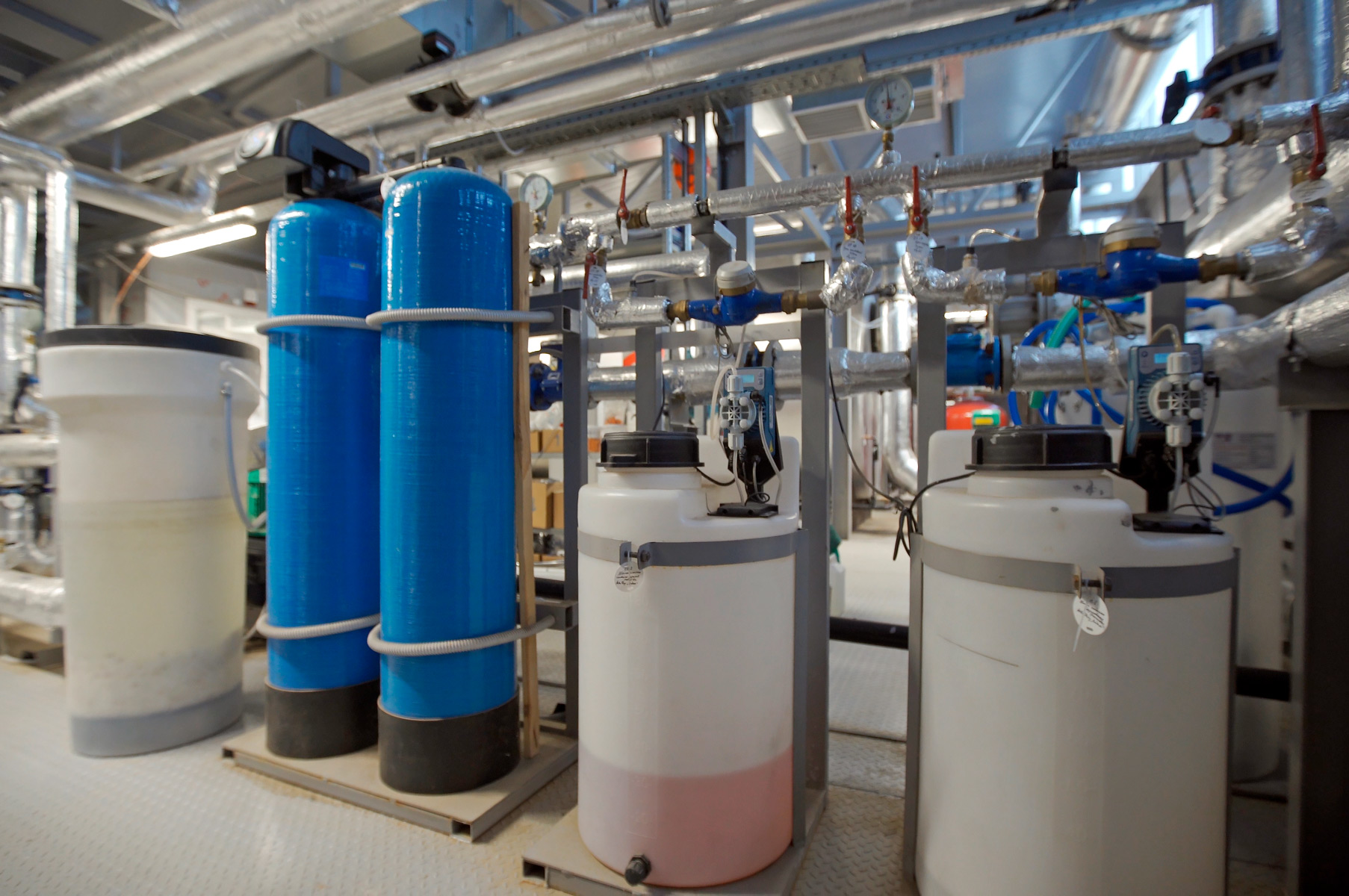

  • Комплекс систем ХВО системы теплоснабжения, G=2,0 м3/ч, тип ""стандарт"": 1 шт.
  • Бак гидроаккумулятор 80л., PN10: 1 шт.

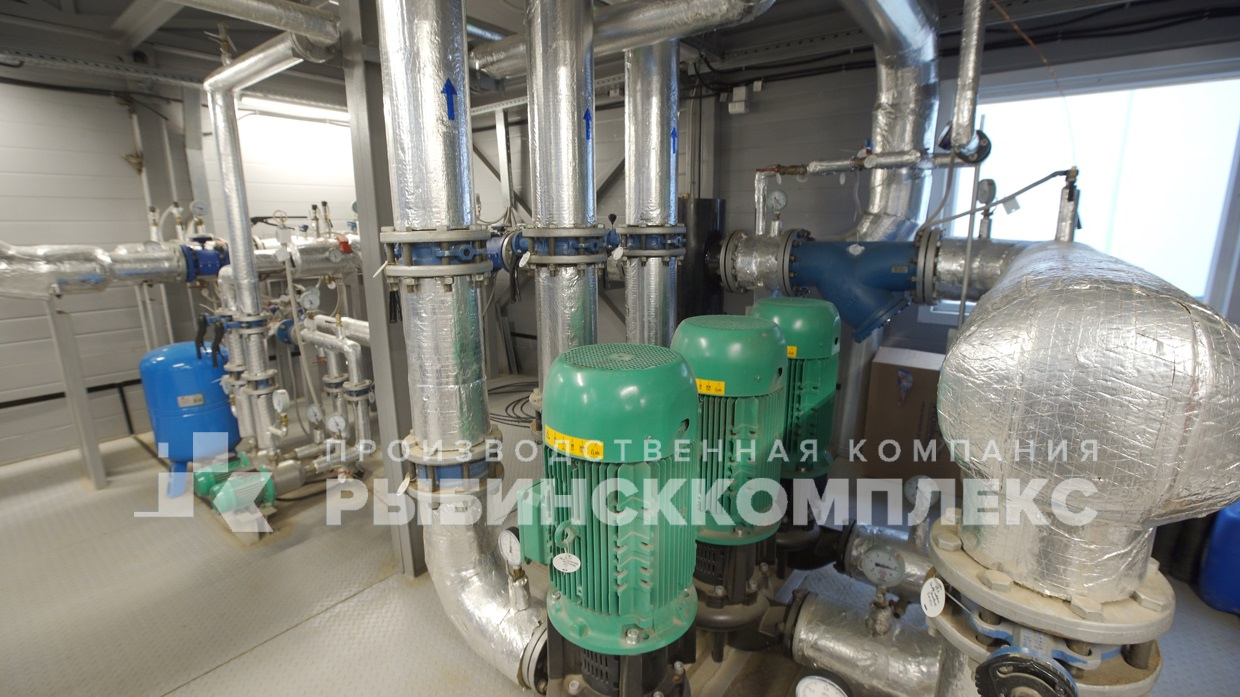

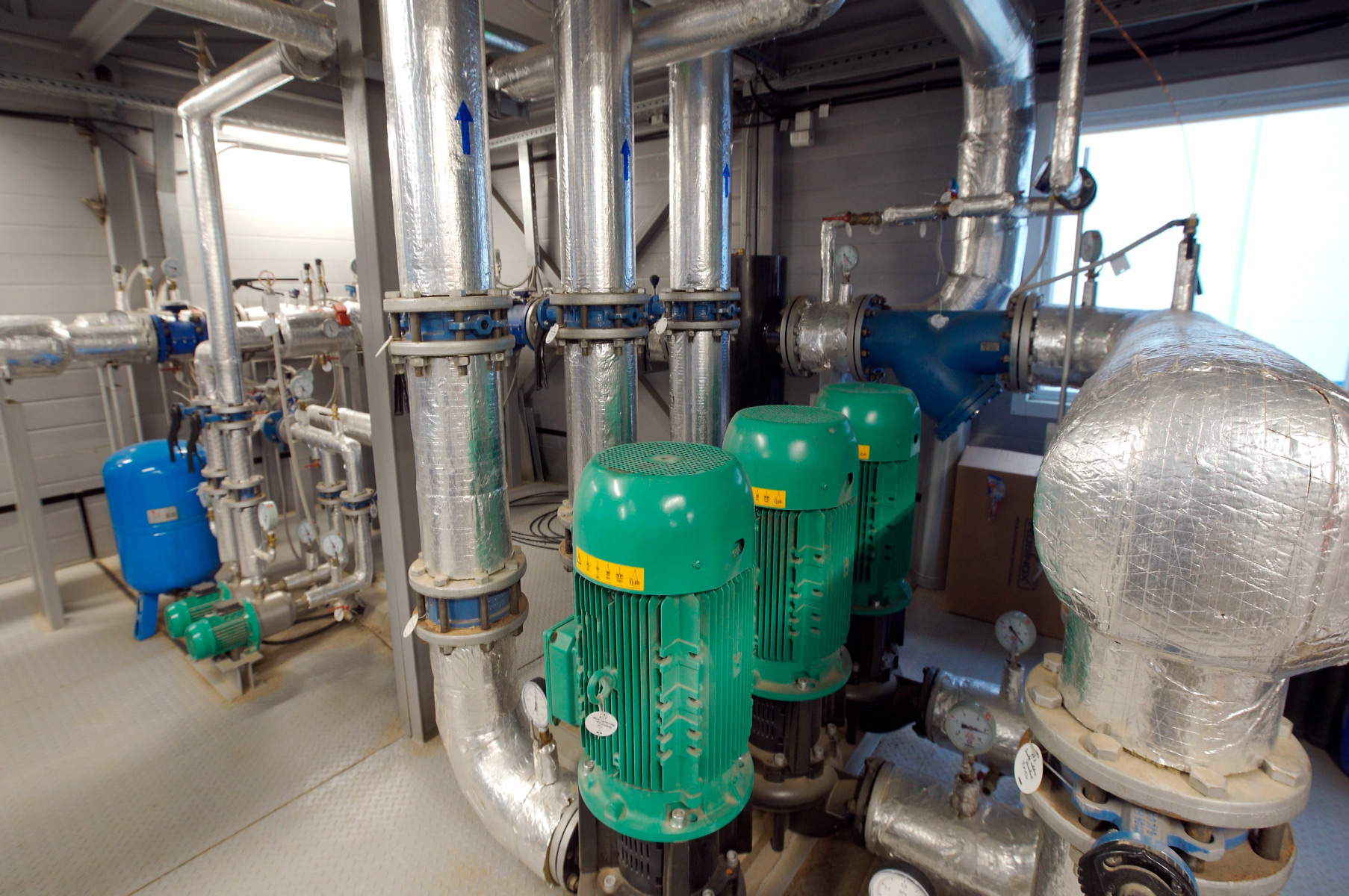

  • Насос циркуляционный котловой, ""WILO"", Н=15,0 м.в.ст, G=133,0 м3/ч, 7,5 кВт., 380В: 3 шт.
  • Устройство плавного пуска 7,5кВт, 380В: 3 шт.
  • Отрасли: Пищевое производство
  • Мощность, МВт: 9
  • Габариты, м: 12х18
  • Топливо: Газ/Дизель
  • Тип котла: Водогрейный
  • Количество блок-модулей, шт.: 6
  • Тип исполнения: Модульная
  • Регион: Ярославская область, г. Тутаев
ещё характеристики
  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • Не требуется затрат на возведение капитальных зданий.
  • Транспортировка возможна любым видом транспорта.
  • Монтаж котельной осуществляется в течение 5-ти дней.
  • Быстрый ввод котельной в эксплуатацию.
    • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    • Заключение экспертизы промышленной безопасности.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм, с габаритами 3,0х12,0х4,6 м (ШхДхВ): 6 шт.
  • Водогрейный котел с трехходовой топкой, фирмы ""Arcus"" IGNIS F-3000, (Россия), 3,0МВт, 0,6МПа., tвых.мах = +110ºC: 3 шт.
  • Комплекс систем ХВО системы теплоснабжения, G=2,0 м3/ч, тип ""стандарт"": 1 шт.
  • Бак гидроаккумулятор 80л., PN10: 1 шт.
  • Насос циркуляционный котловой, ""WILO"", Н=15,0 м.в.ст, G=133,0 м3/ч, 7,5 кВт., 380В: 3 шт.
  • Устройство плавного пуска 7,5кВт, 380В: 3 шт.
  • Бак мембранный расширительный 500л: 3 шт.
  • Узел регулирования ГВС с 3хх клапаном марки 3F ESBE: 1 шт.
  • Насос циркуляционный загрузки контура ГВС, фирмы ""WILO"", Н=15 м.в.ст, G=43,0 м3/ч, 3,0 кВт., 380В (1 рабочий / 1 резерв): 2 шт.
  • Устройство плавного пуска 3,0кВт, 380В: 2 шт.

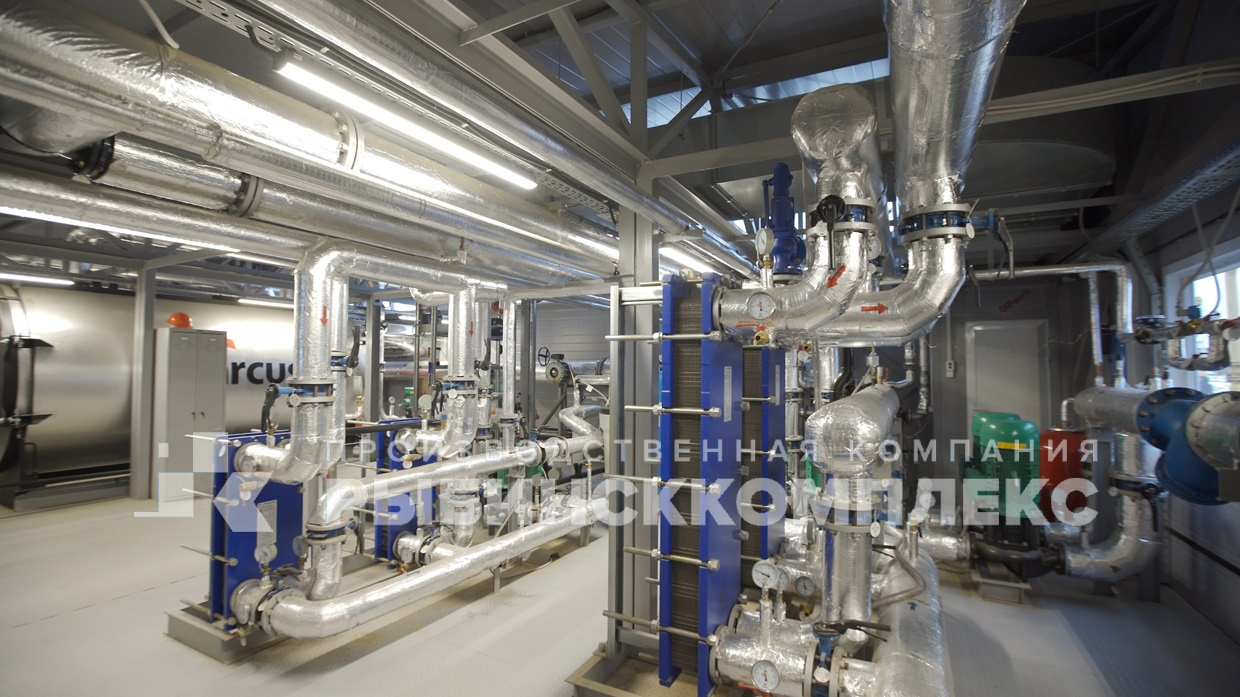

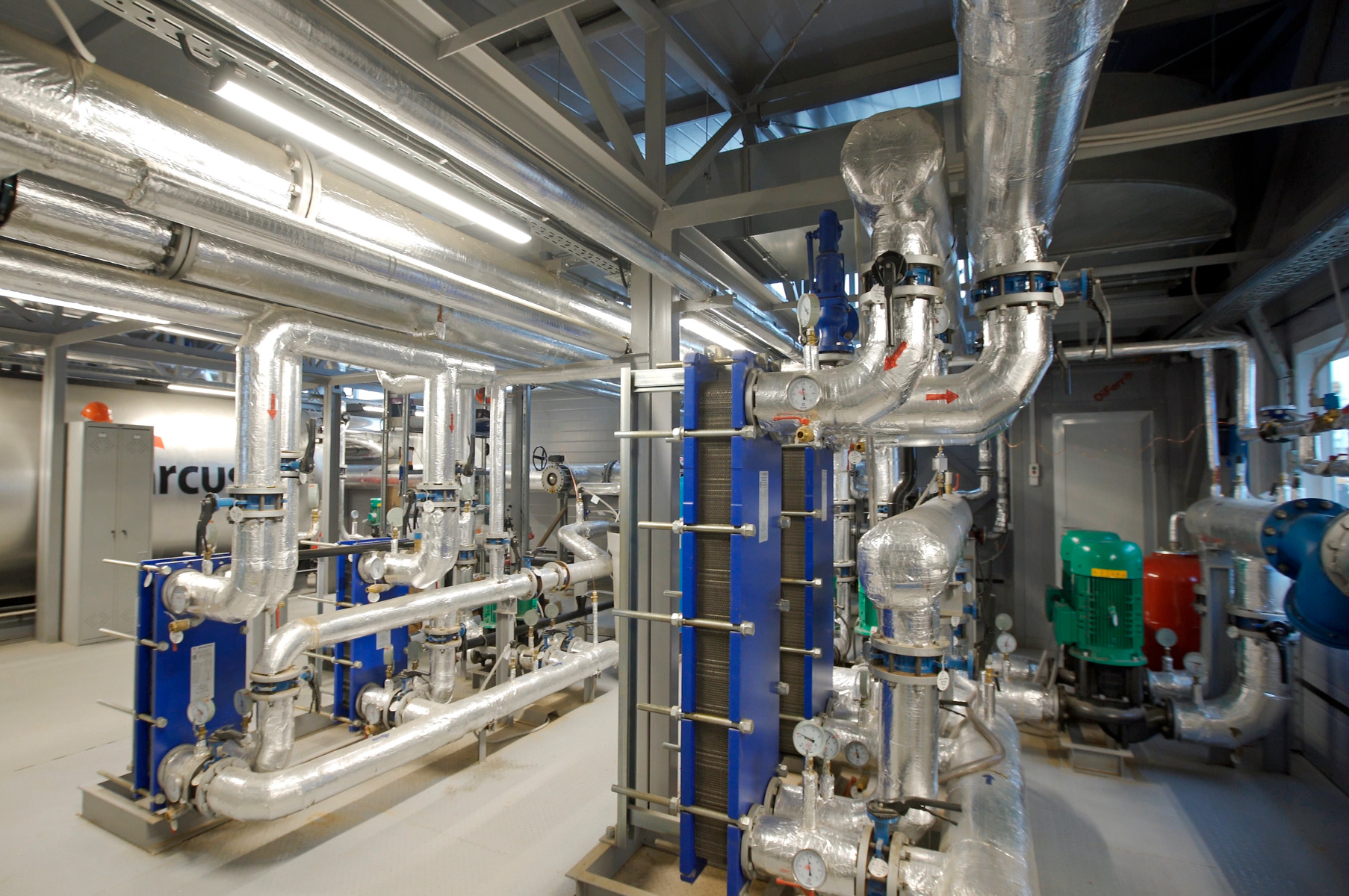

  • Теплообменник пластинчатый разборный, контура горячего водоснабжения, 1,0 МВт, (1 рабочий / 1 резервный), G=24,4м3/ч: 2 шт.
  • Насос рециркуляционный контура ГВС, фирмы ""WILO"", Н=25 м.в.ст, G=3,0 м3/ч, 1,1 кВт., 380В (1 рабочий / 1 резерв): 2 шт.
  • Устройство плавного пуска 1,1кВт, 380В: 2 шт.
  • Узел регулирования с 3хх клапаном контура технологии: 1 шт.
  • Насос циркуляционный сетевого контура ТХ, ""WILO"", Н=40,0 м.в.ст, G=115,0 м3/ч, 18,5 кВт., 380В., 2 рабочих / 1 резервный: 3 шт.
  • Устройство плавного пуска 18,5кВт, 380В: 3 шт.
  • Узел погодозависимого регулирования с 3хх клапаном контура отопления и вентиляции марки 3F ESBE: 1 шт.
  • Насос циркуляционный загрузки контура ОВ, фирмы ""WILO"", Н=15 м.в.ст, G=130,0 м3/ч, 7,5 кВт., 380В (1 рабочий / 1 резерв): 2 шт.
  • Устройство плавного пуска 7,5кВт, 380В: 2 шт.
  • Теплообменник пластинчатый разборный, контура отопления и вентиляции, 1,5МВт, (2 рабочих): 2 шт.
  • Насос циркуляционный сетевого контура, ""WILO"", Н=40,0 м.в.ст, G=129,0 м3/ч, 22,0 кВт., 380В., 1 рабочий / 1 резервный: 2 шт.
  • Устройство плавного пуска 22,0кВт, 380В: 2 шт.
  • Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исходной воды): 1 к-т.
  • Узел учета расхода тепла и теплоносителя фирмы Взлёт: 1 шт.
  • Трубопроводы, теплоизоляция, крепления: 1 к-т.

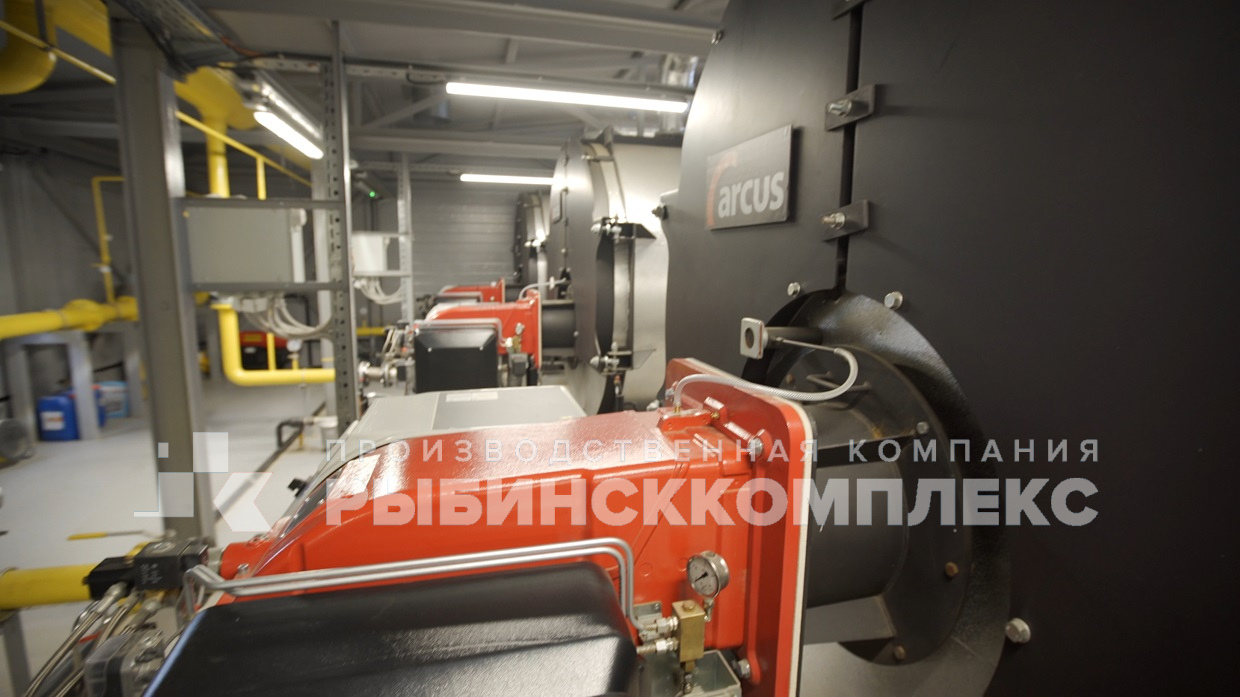

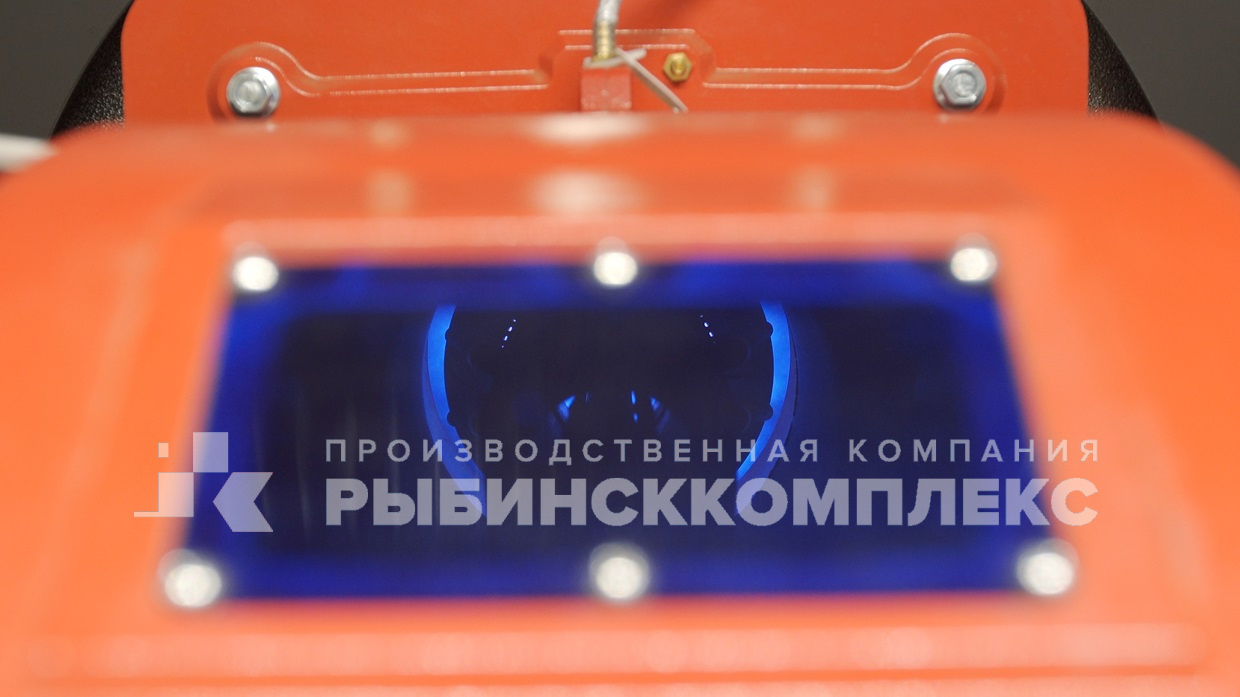

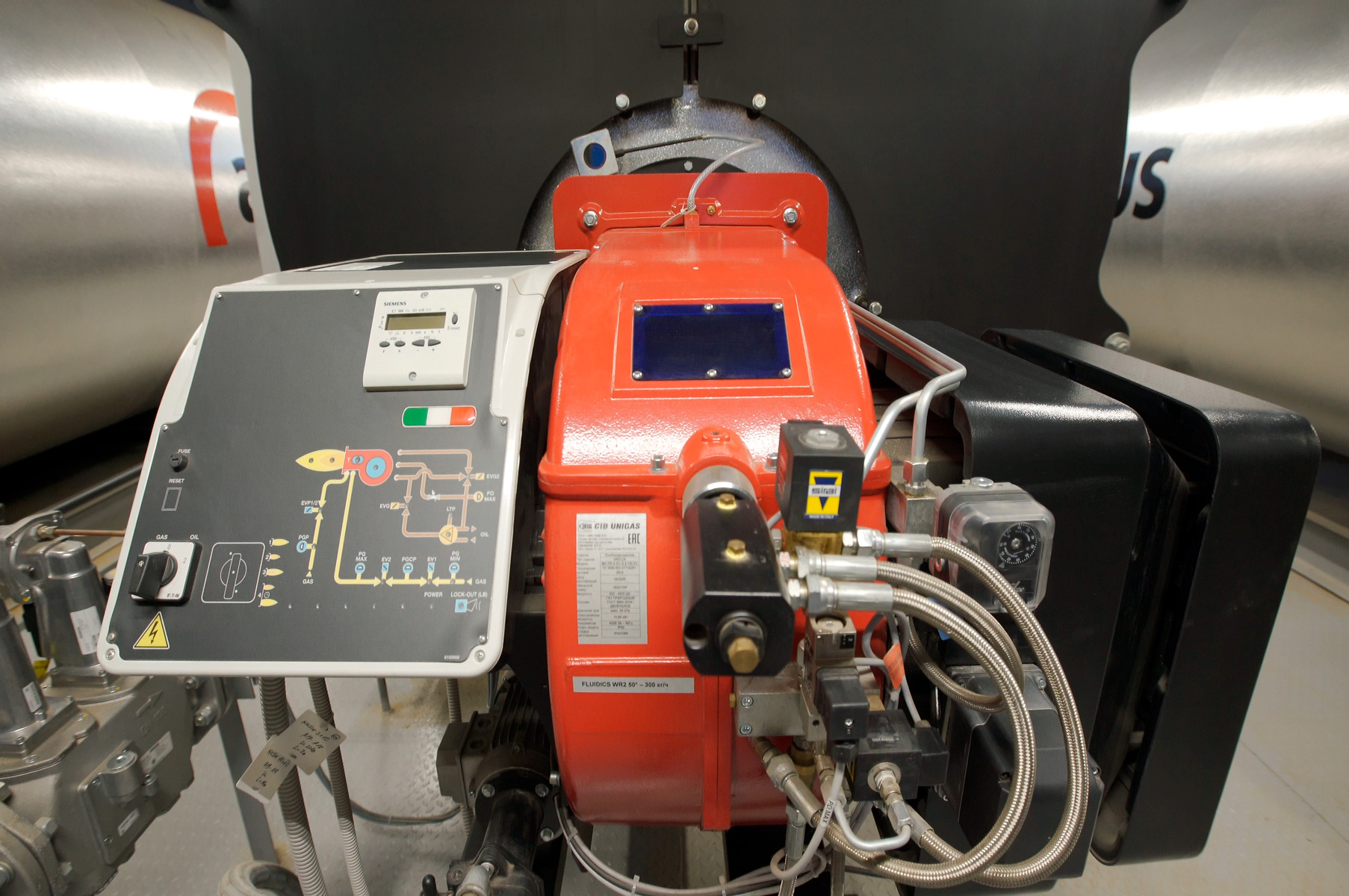

  • Горелка комбинированная моноблочная, с плавным регулированием мощности, фирмы ""CIB Unigas"" HR512A, с рампой в комплекте, 30-500мбар, 600-4500кВт: 3 шт.
  • Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометры показывающие, фильтр, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т.
  • Узел покотлового учета расхода газа: 3 шт.
  • Измерительный комплекс учета расхода газа: 1 шт.
  • Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т.
  • Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ): 1 к-т.
  • Приточная установка, решетки вентиляционные: 1 к-т.
  • Дефлектор вытяжной: 2 шт.
  • Обогреватель электрический воздушный: 2 шт.
  • Система охранно-пожарной сигнализации и средства первичного пожаротушения: 1 к-т.

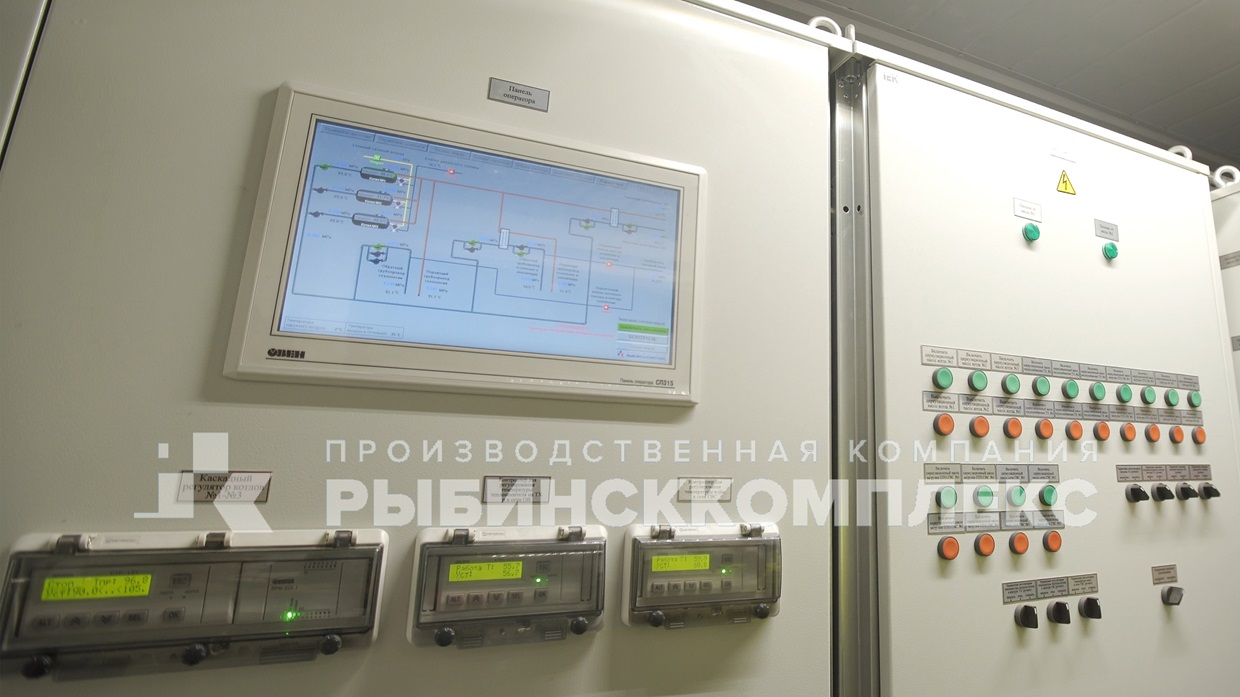

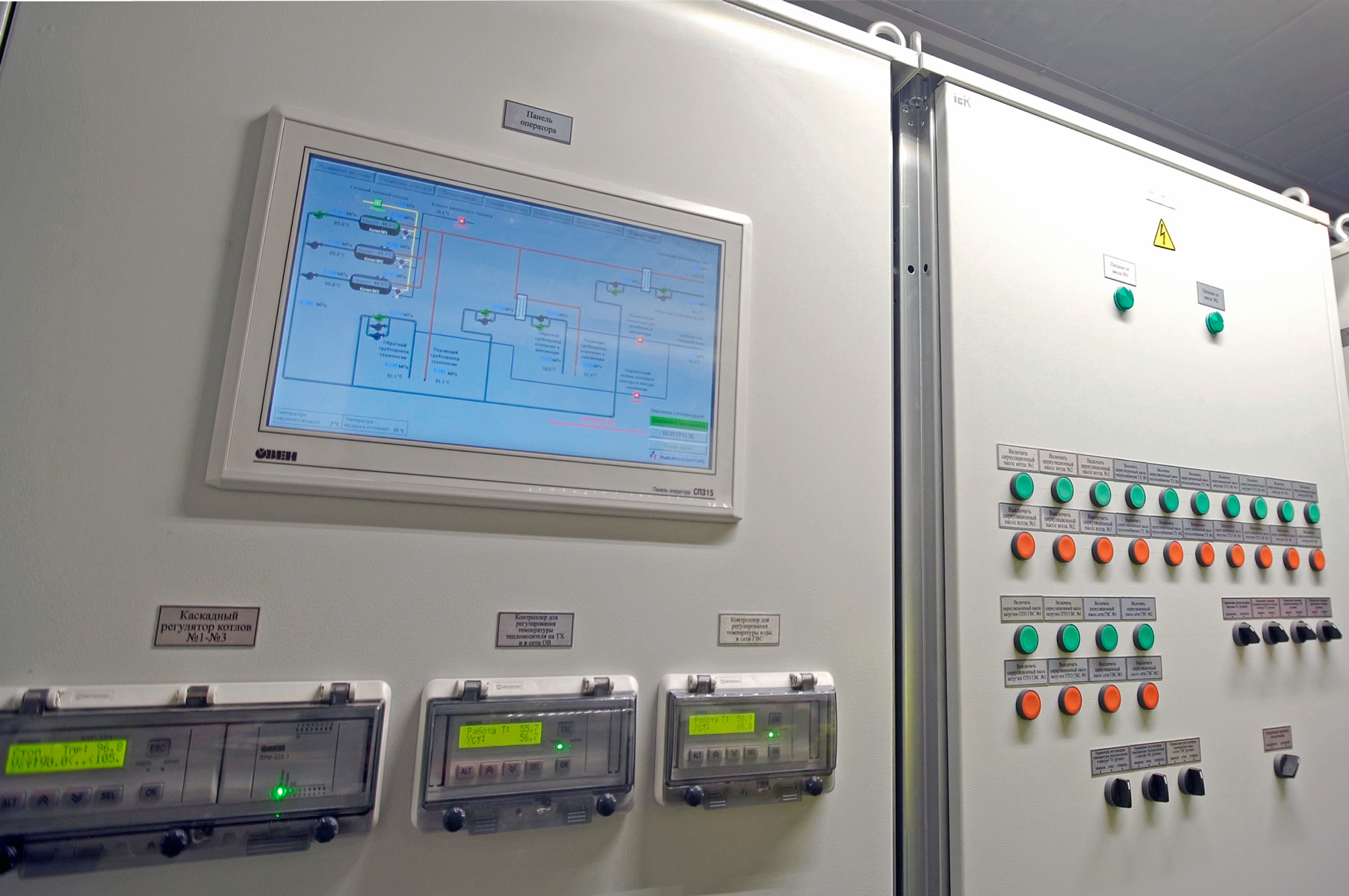

  • Комплект автоматики котельной (щит автоматики, КИПиА, контроллер ПЛК, автоматика безопасности, кабельная продукция) фирма ""ОВЕН"": 1 к-т.
  • Сигнализатор загазованности по СО и СН4: 1 шт.

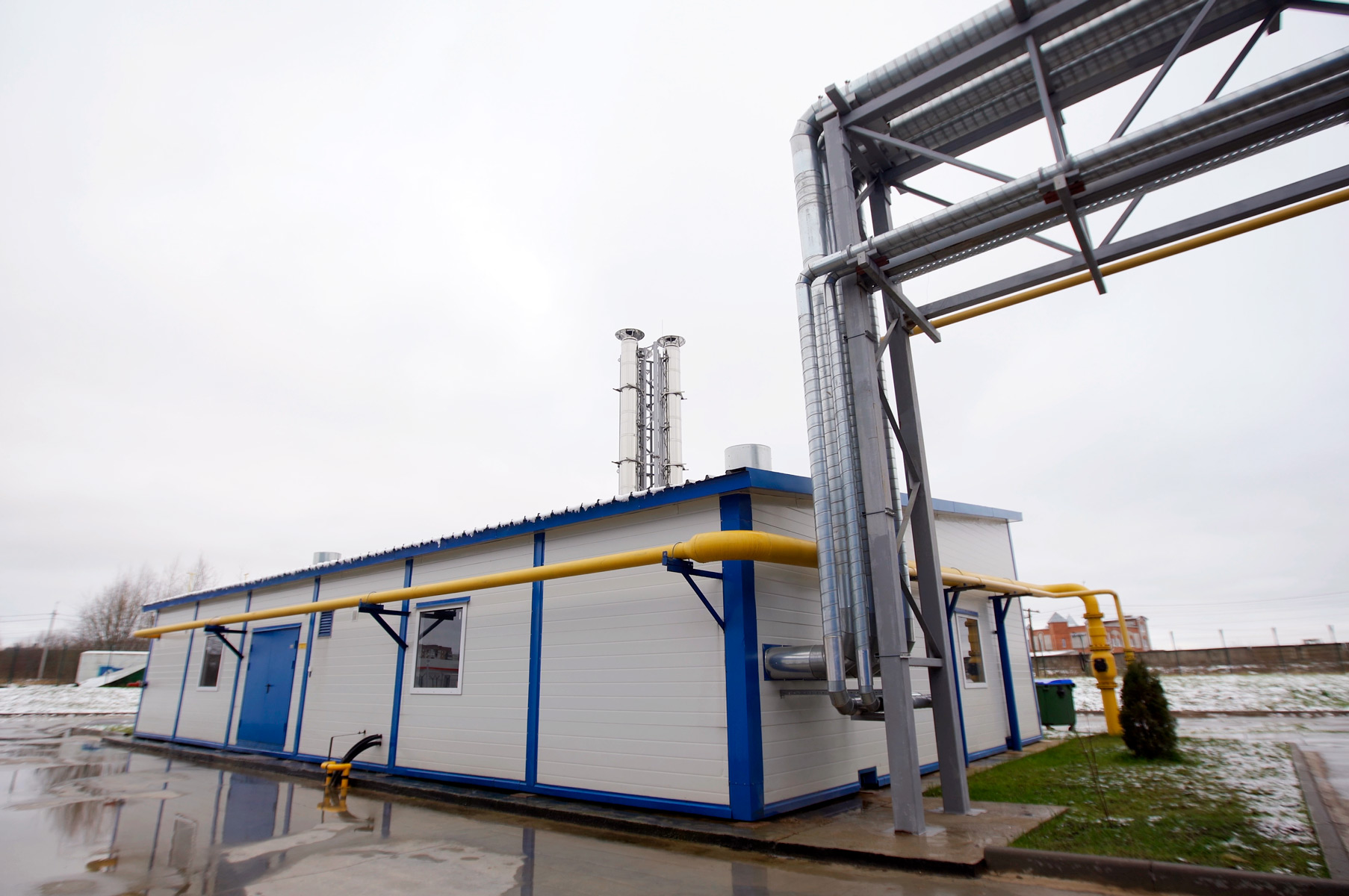

  • Дымовая труба ферменного типа, Н=15,0м., (нержавеющие газоходы на несущей конструкции), горизонтальные соединительные нержавеющие газоходы): 1 шт.
  • Комплект рабочей документации (строительная часть, тепломеханическая часть, газоснабжение, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т.
