Модульная газодизельная котельная мощностью 4,8 МВт

Здесь представлены проекты блочно-модульных котельных , реализованные нашим заводом “Рыбинсккомплекс”. Изготовим БМК на жидком, твёрдом и газообразном топливе для промышленных предприятий и социально-бытовых объектов, в максимальной заводской готовности, в соответствии с пожеланиями Заказчика и спецификой технологических процессов.

Модульная газодизельная котельная мощностью 4,8 МВт

К списку объектов

Модульная газодизельная котельная мощностью 4,8 МВт

#Эн_БМК_ГД-4,8_0032

Мощность, МВт 4.8
Топливо Газ/Дизель
Тип котла Водогрейный
Габариты, м 11х15

Тип котельной: Газо-дизельная

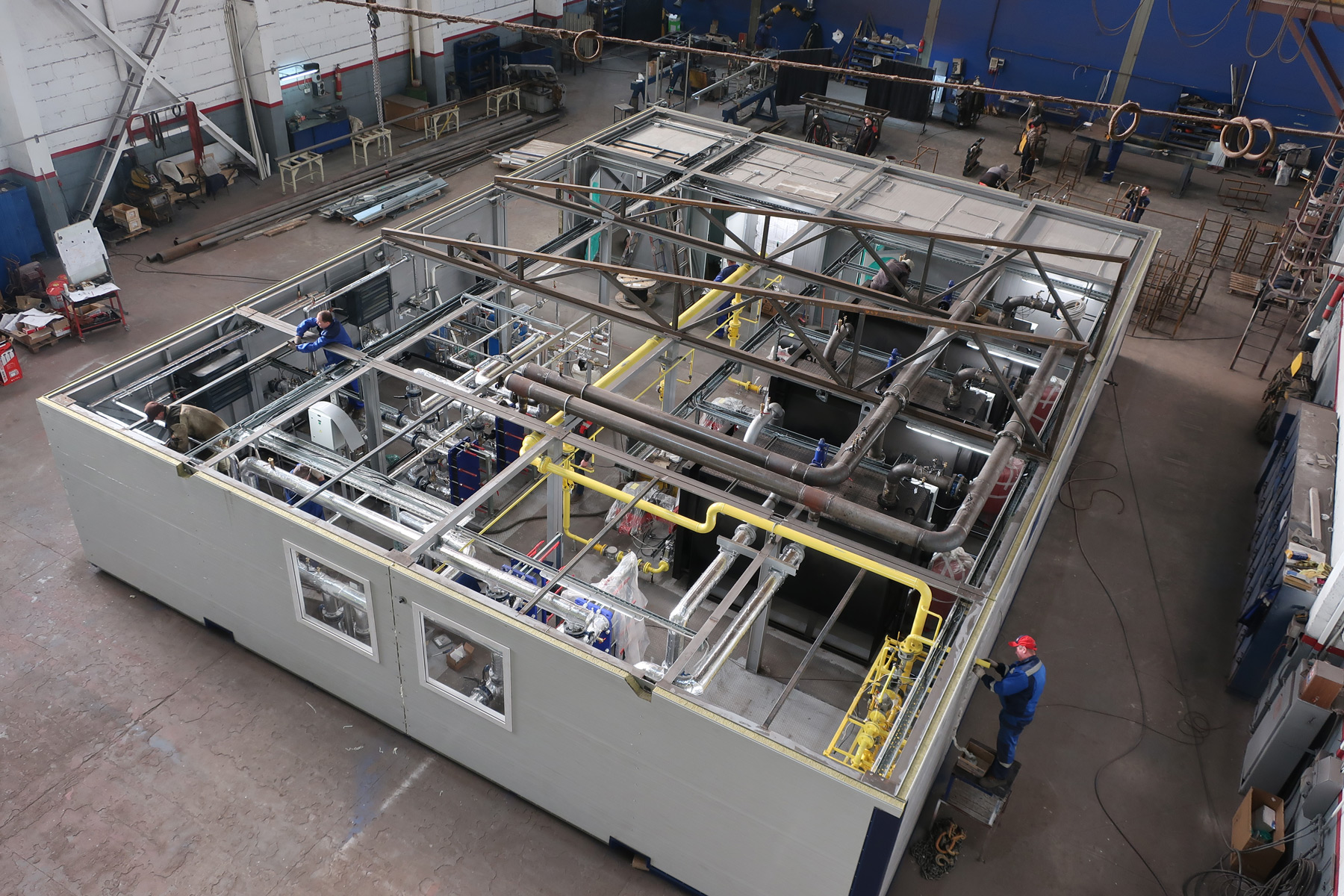

Блочно-модульная водогрейная котельная мощностью 4,8 МВт, работающая на газообразном топливе с резервом на дизель, реализована на базе трёх котлов фирмы Viessmann (Германия) с применением системы автоматизации на базе контроллера Siemens. Котельная поставляется в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией.

В модулях размещены технологическое оборудование, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование. Все оборудование проходит испытания в заводских условиях.

Котельная предназначена для выработки тепловой энергии для нужд системы отопления вахтового поселка горно-гидрометаллургического комбината в Амурской области.

Стоимость модульной газовой котельной предоставляется по запросу.

Страницу:

Распечатать

Характеристики
Преимущества
Документы
Комплектация

Отрасли: Вахтовые поселки
Мощность, МВт: 4.8
Габариты, м: 11х15
Тип котла: Водогрейный
Топливо: Газ/Дизель
Количество блок-модулей, шт.: 5
Тип исполнения: Модульная
Реализовано в регионе: Амурская область
Регион: Амурская область

ещё характеристики

— Поставка модульной котельной в полной заводской готовности.
— Оптимальное соотношение цена/качество.
— Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
— Не требуется затрат на возведение капитальных зданий.
— Транспортировка возможна любым видом транспорта.
— Монтаж котельной осуществляется в течение 5-ти дней.
— Быстрый ввод котельной в эксплуатацию.

- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

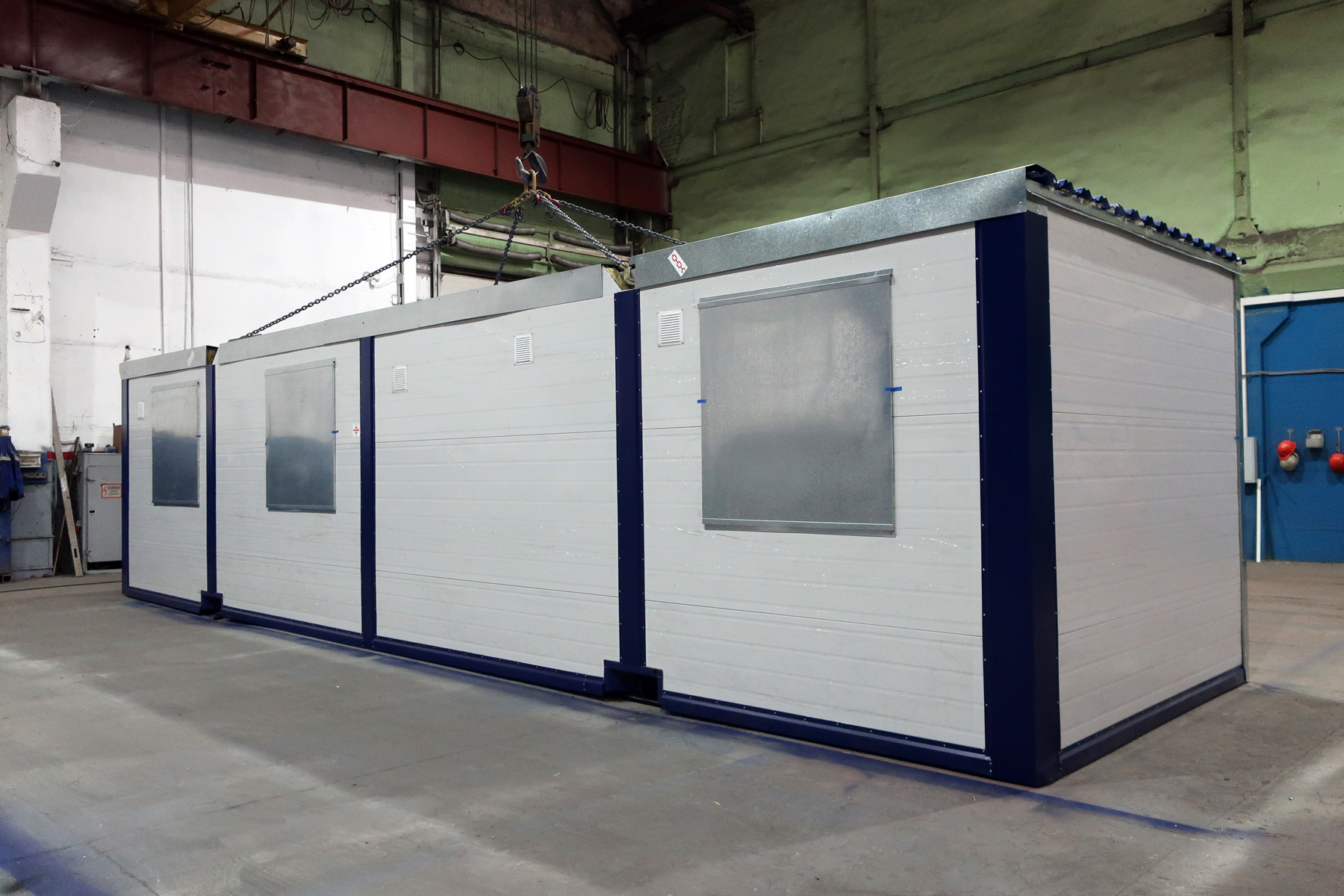

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, габаритами 11,0х3,0 м (ДхШ): 4 шт.
Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей, габаритами 11,0х3,0 м (ДхШ): 1шт.

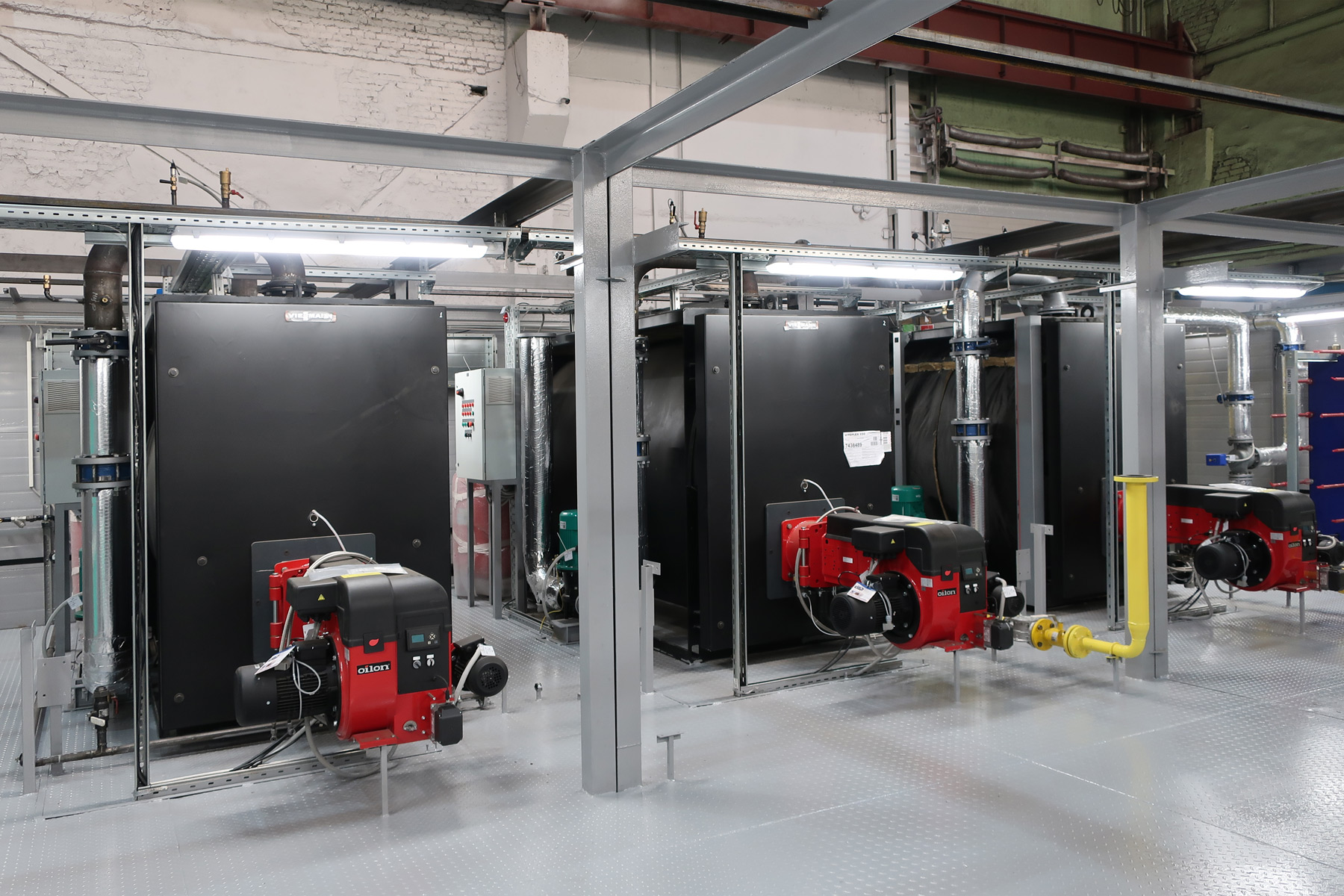

Котел VITOPLEX 200 Тип SX2A мощностью 1600 кВт: 3шт.
Бак мембранный расширительный, 300 л.: 3шт.

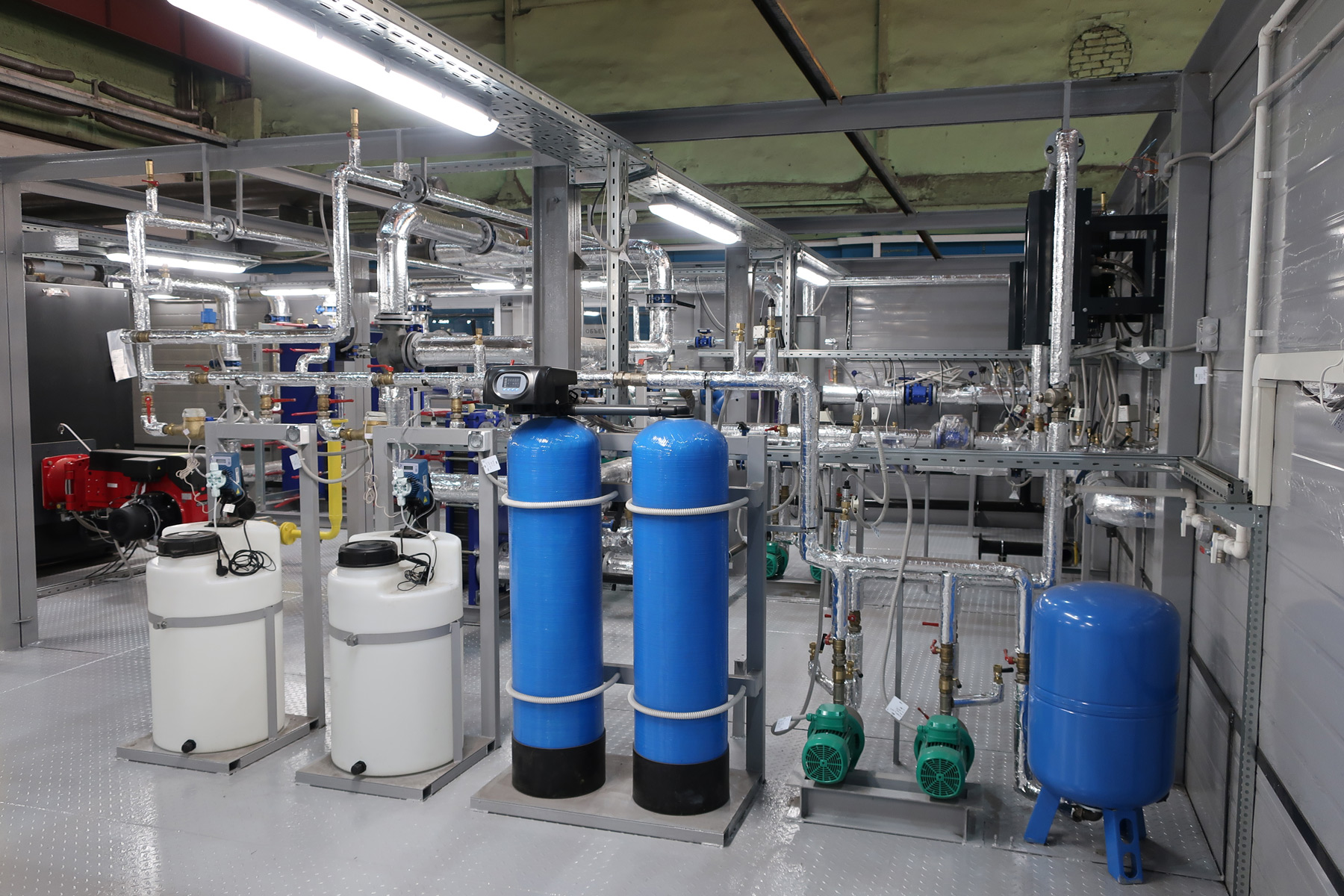

Комплекс систем водоподготовки G=2,0 м3/ч., "стандарт": 1шт.
Гидроаккумулятор 80 л, PN10: 1шт.
Насос подпиточный высокого давления, "WILO", Н=40,0 м.в.ст, G=2,5 м3/ч, 0,75кВт, 380В: 2шт.
Частотный регулятор, 0,75кВт, 380В: 2шт.

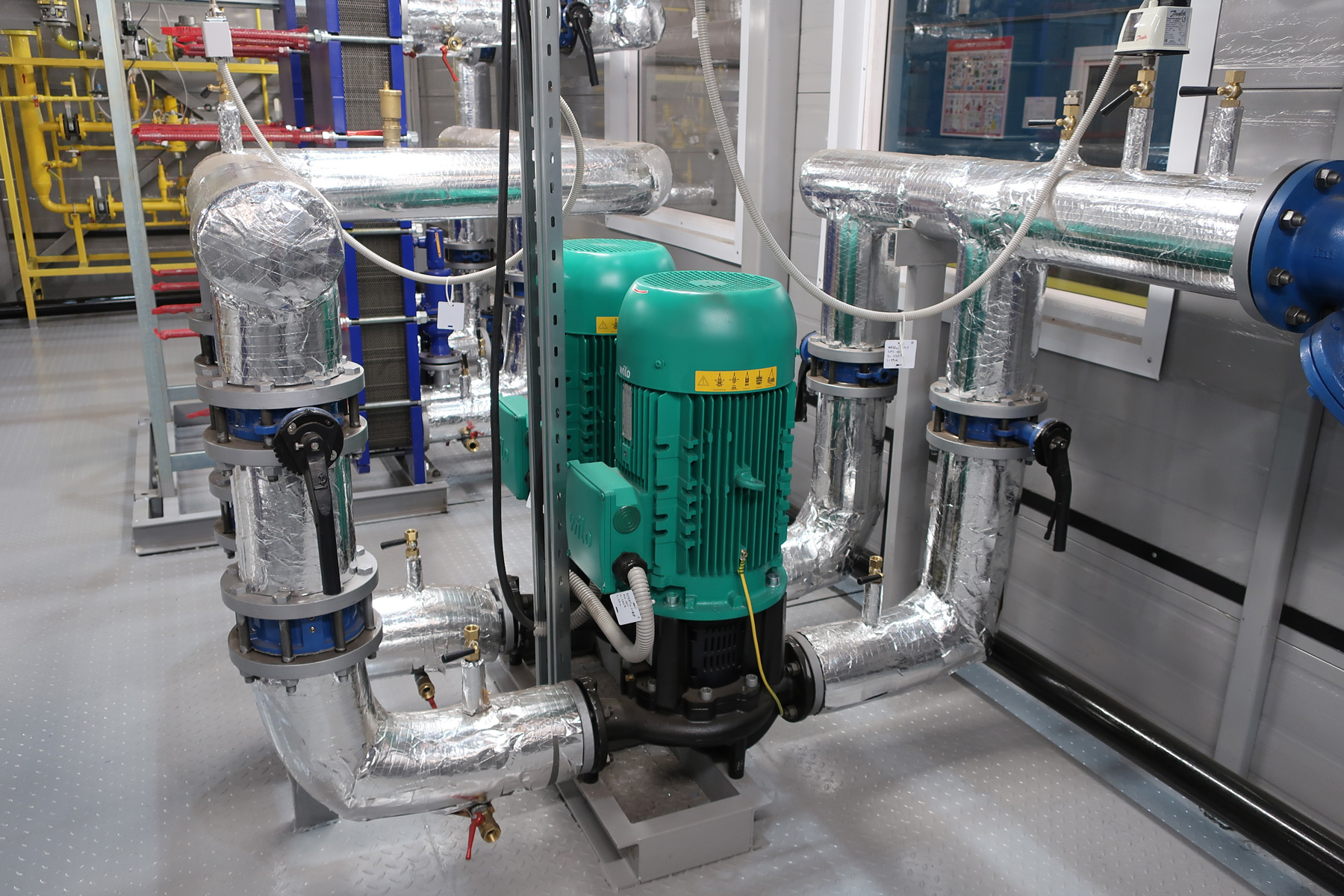

Насос циркуляционный котловой, фирмы WILO, Н=15,0 м.в.ст, G=71,0 м3/ч, 4,0кВт., 380В., на каждом котле: 3шт.
Узел регулирования с 3-хх клапаном с эл приводом: 1шт.

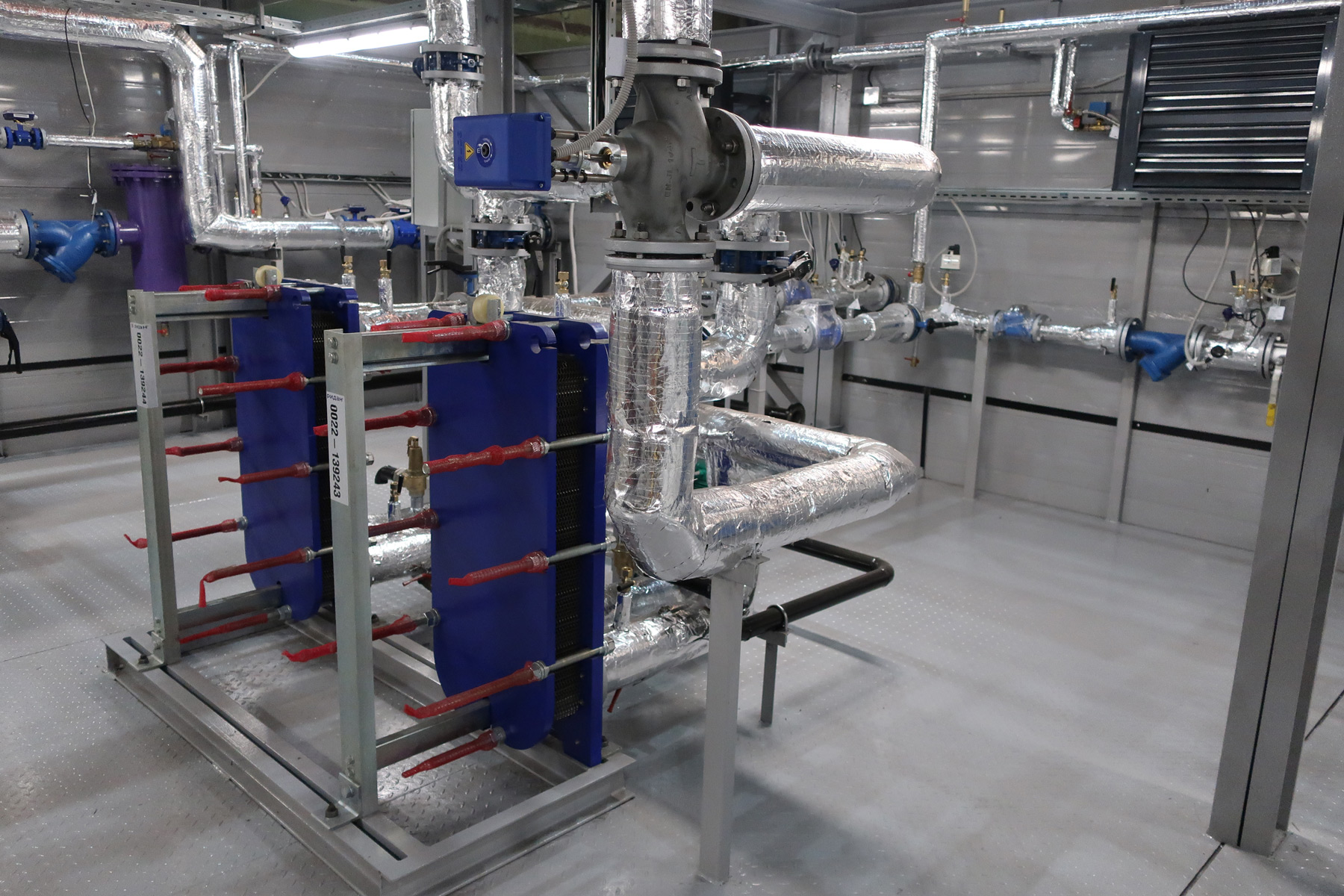

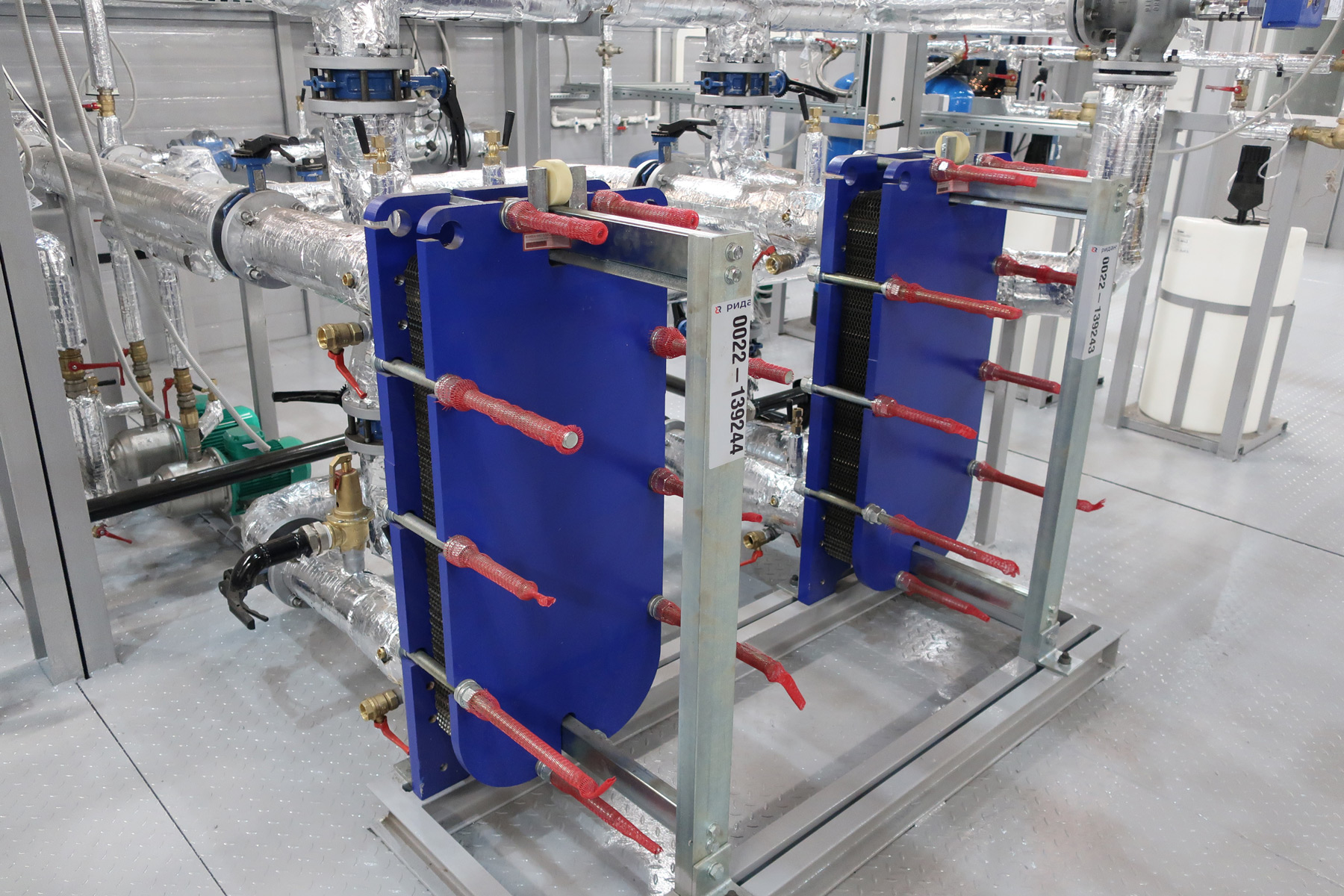

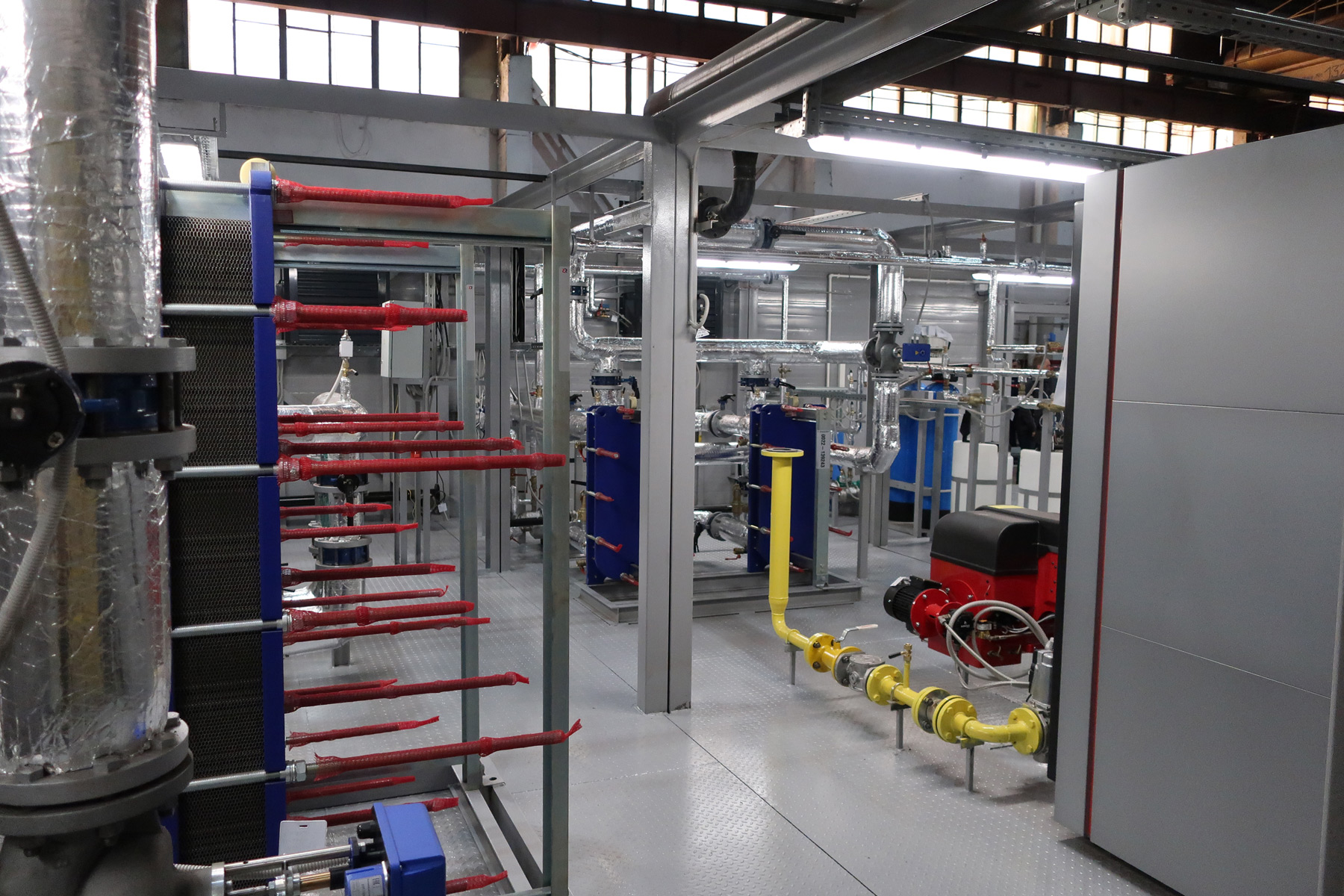

Теплообменник пластинчатый разборный, для разделения котлового и сетевого контура, Q=2000кВт, 1 рабочий / 1 резерв (фирма Ридан): 2шт.

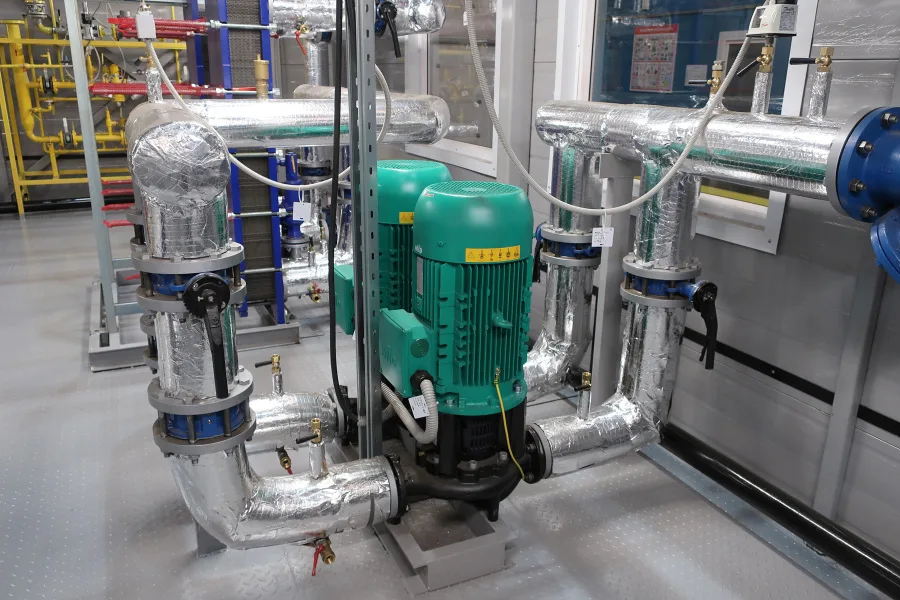

Насос циркуляционный сетевого контура "WILO", Н=50,0 м.в.ст., G=71,0 м3/ч, 18,5кВт, 380В (1 рабочий / 1 резерв ): 2шт.
Устройство плавного пуска 18,5кВт, 380В: 2шт.
Узел регулирования ГВС с 3-хх клапаном с эл приводом: 1шт.
Теплообменник пластинчатый разборный, контура горячего водоснабжения, 1,0МВт, (1 резервный), G=14,4м3/ч: 2шт.
Насос рециркуляции горячего водоснабжения, фирмы "WILO", Н=40,0 м.в.ст, G=2,8м3/ч, 0,75кВт, 380В, 1 раб. / 1 рез.: 2шт.
Комплект запорной и регулирующей арматуры (стальные фланцевые шаровые краны, обратные и предохранительные клапаны, фильтры очистки воды, латунные шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исходной воды: 1-к-т.
Трубопроводы, теплоизоляция, крепления: 1к-т.
Узел учета расхода тепла и теплоносителя: 1шт.
Горелка комбинированная (газ/дизельное топливо), фирмы "Oilon": 3шт.
Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1к-т.
Покотловой учет газа: 3шт.

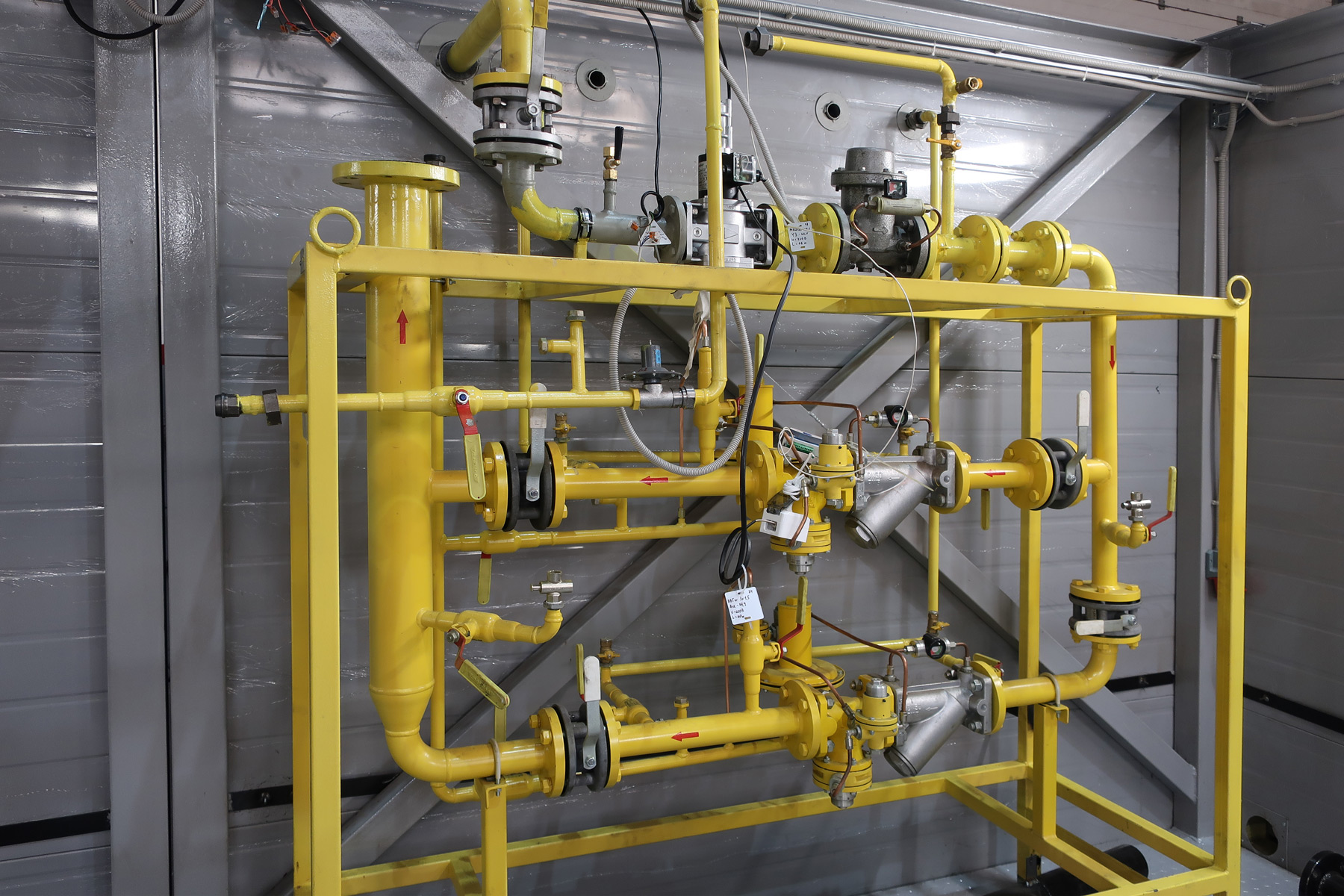

Газорегуляторная установка с 2 линиями редуцирования и измерительным комплексом учета расхода газа с эл. корректором: 1шт.
Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1к-т.
Узел учета расхода топлива: 1шт.
Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ): 1 к-т. Щит АВР: 1шт.
Водяной калорифер с электровентилятором, вент. решетки: . 1шт
Дефлектор вытяжной: 2шт.
Электрический обогреватель воздушный: 1шт.
Система охранно-пожарной сигнализации и средства первичного пожаротушения: 1к-т.
Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК фирмы "Овен", автоматика безопасности, кабельная продукция): 1к-т.
Сигнализатор загазованности по СО и СН4: 1шт.
Комплект рабочей документации (строительная часть, тепломеханическая часть, газоснабжение, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т.
