Модульная газовая котельная 3,48 МВт
- Мощность, МВт 3,48
- Топливо Газ
- Тип котла Водогрейный
- Габариты, м 11х9
- Тип котельной: Газовая

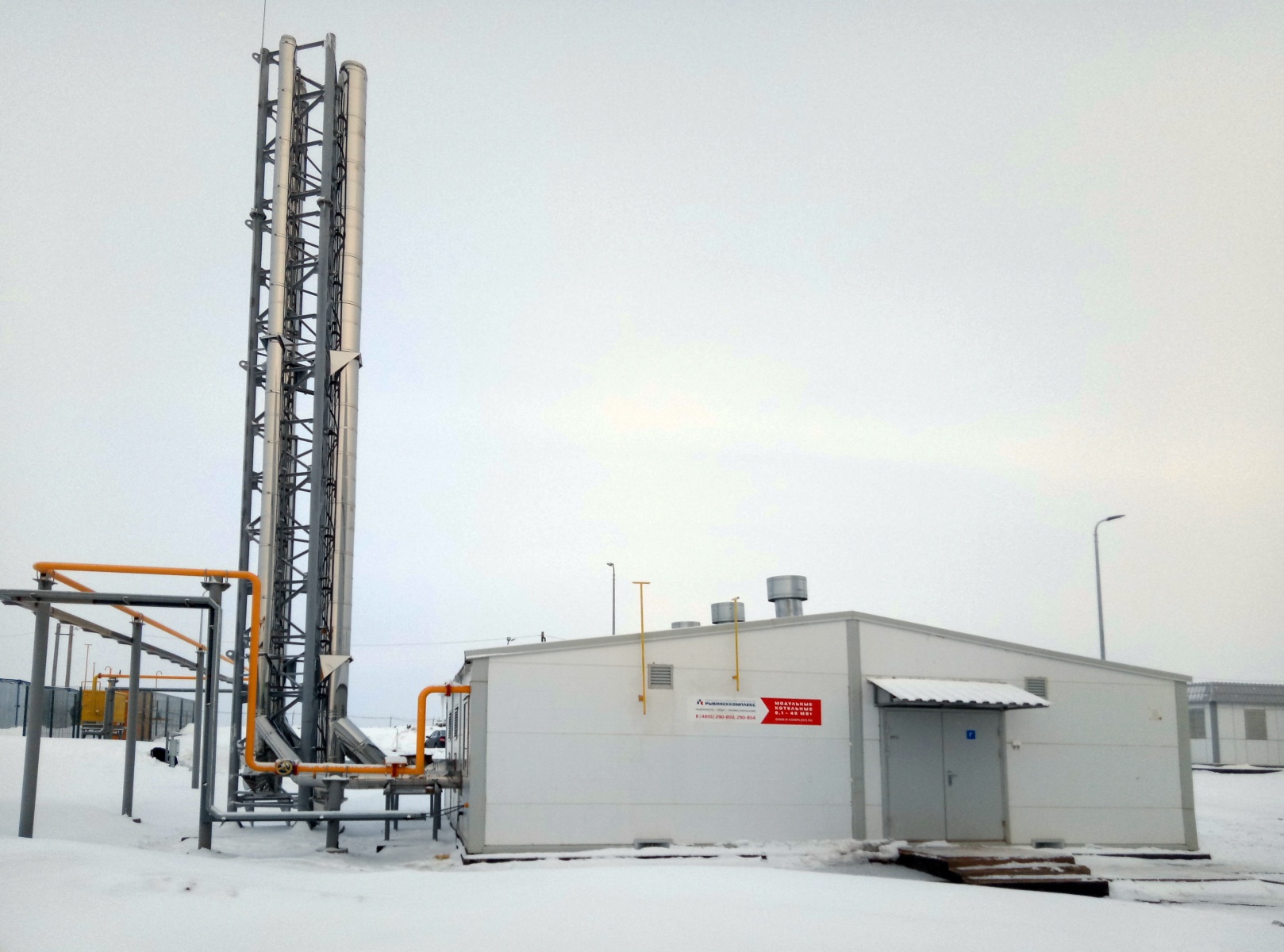

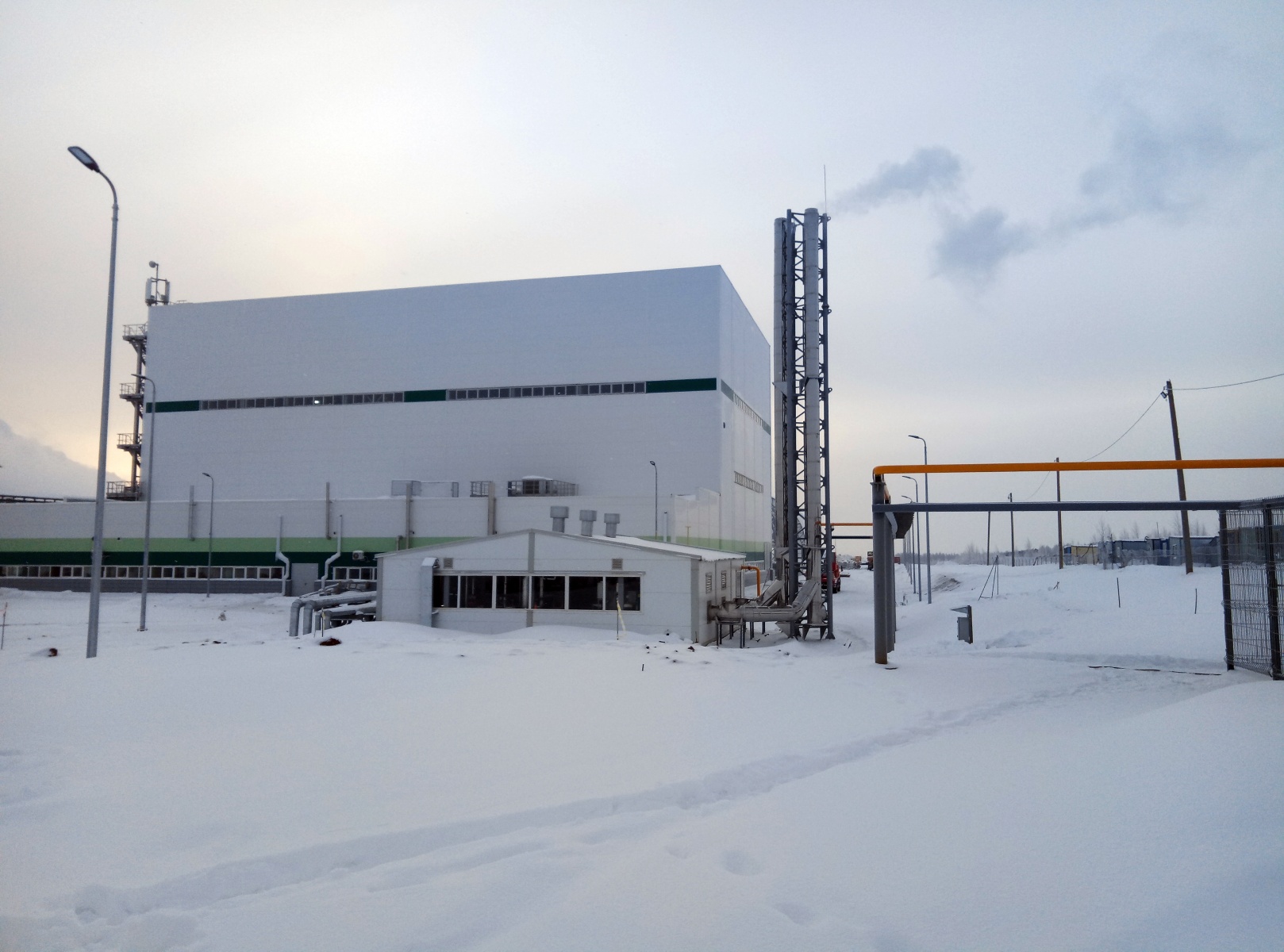

Модульная водогрейная газовая котельная мощностью 3,48 МВт изготовлена для цеха NPK удобрений, находящегося на территории особой экономической зоны «Алабуга», р-ка Татарстан.

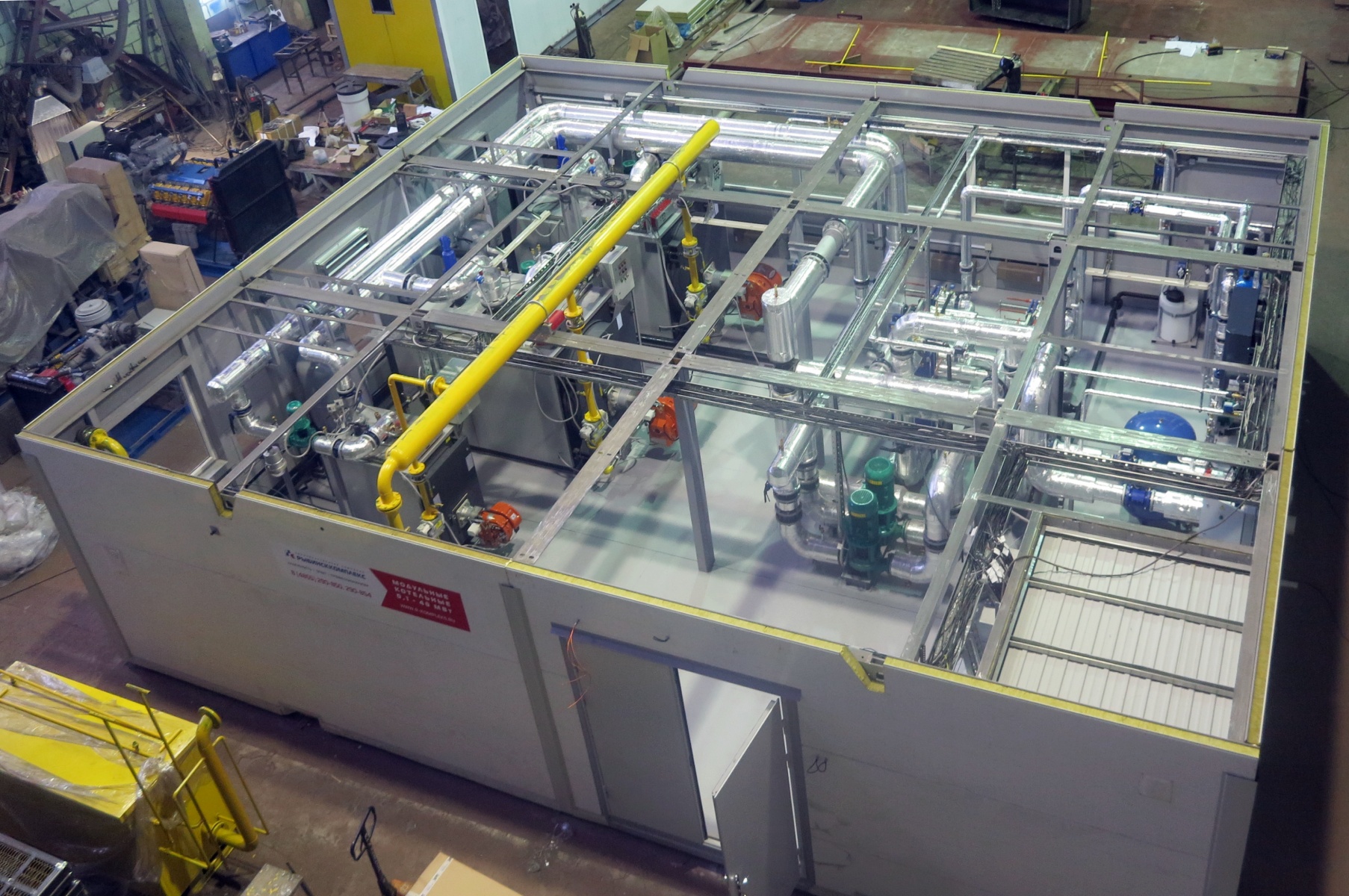

Блочная котельная установка поставляется в модулях полной заводской готовности и комплектации согласно спецификации.
В сблокированных модулях смонтировано: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: природный газ
Оборудование согласно производственного регламента проходит испытания в заводских условиях.
Тепловая нагрузка котельной распределяется на нужды отопления, вентиляции, снабжения горячей водой следующих зданий:
- административно-бытового блока (АББ), включая лабораторию;
- производственного цеха NPK удобрений;
- склада исходного сырья и готовой продукции;
- КПП;
- воздушной компрессорной станции.
Блочная котельная установка поставляется в модулях полной заводской готовности и комплектации согласно спецификации.
В сблокированных модулях смонтировано: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: природный газ
Оборудование согласно производственного регламента проходит испытания в заводских условиях.
Тепловая нагрузка котельной распределяется на нужды отопления, вентиляции, снабжения горячей водой следующих зданий:
- административно-бытового блока (АББ), включая лабораторию;
- производственного цеха NPK удобрений;
- склада исходного сырья и готовой продукции;
- КПП;
- воздушной компрессорной станции.
Стоимость модульной газовой котельной предоставляется по запросу.
Получить консультацию
Страницу:
Распечатать
Поделиться
Распечатать Поделиться
- Характеристики
- Преимущества
- Документы
- Комплектация
- Мощность, МВт: 3,48
- Габариты, м: 11х9
- Тип котла: Водогрейный
- Топливо: Газ
- Количество блок-модулей, шт.: 3
- Тип исполнения: Модульная
- Реализовано в регионе: Республика Татарстан
- — Поставка модульной котельной в полной заводской готовности.
- — Оптимальное соотношение цена/качество.
- — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
- — Не требуется затрат на возведение капитальных зданий.
- — Транспортировка возможна любым видом транспорта.
- — Монтаж котельной осуществляется в течение 5-ти дней.
- — Быстрый ввод котельной в эксплуатацию.
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
— Заключение экспертизы промышленной безопасности.
- Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) 3,0х11,0х3,6 м (ШхДхВ): 3 шт.
- Стальной водогрейный котел с реверсивной топкой, фирмы ""Unical"" ELL-1570 (Италия), 1570кВт, рабочее давление до 6 бар., температура до 115ºC: 2 шт.
- Стальной водогрейный котел с реверсивной топкой, фирмы ""Unical"" ELL-340 (Италия), 340кВт, рабочее давление до 6 бар., температура до 115ºC: 1 шт.
- Комплекс систем водоподготовки G=2,0 м3/ч, ""стандарт"": 1 шт.
- Насос подпиточный высокого давления, «WILO», Н=40,0 м.в.ст, G=7,0 м3/ч, 1,5кВт, 380В: 2 шт.
- Частотный регулятор 1,5 кВт., 380В: 2 шт.
- Гидроаккумулятор 400л. PN10: 1 шт.

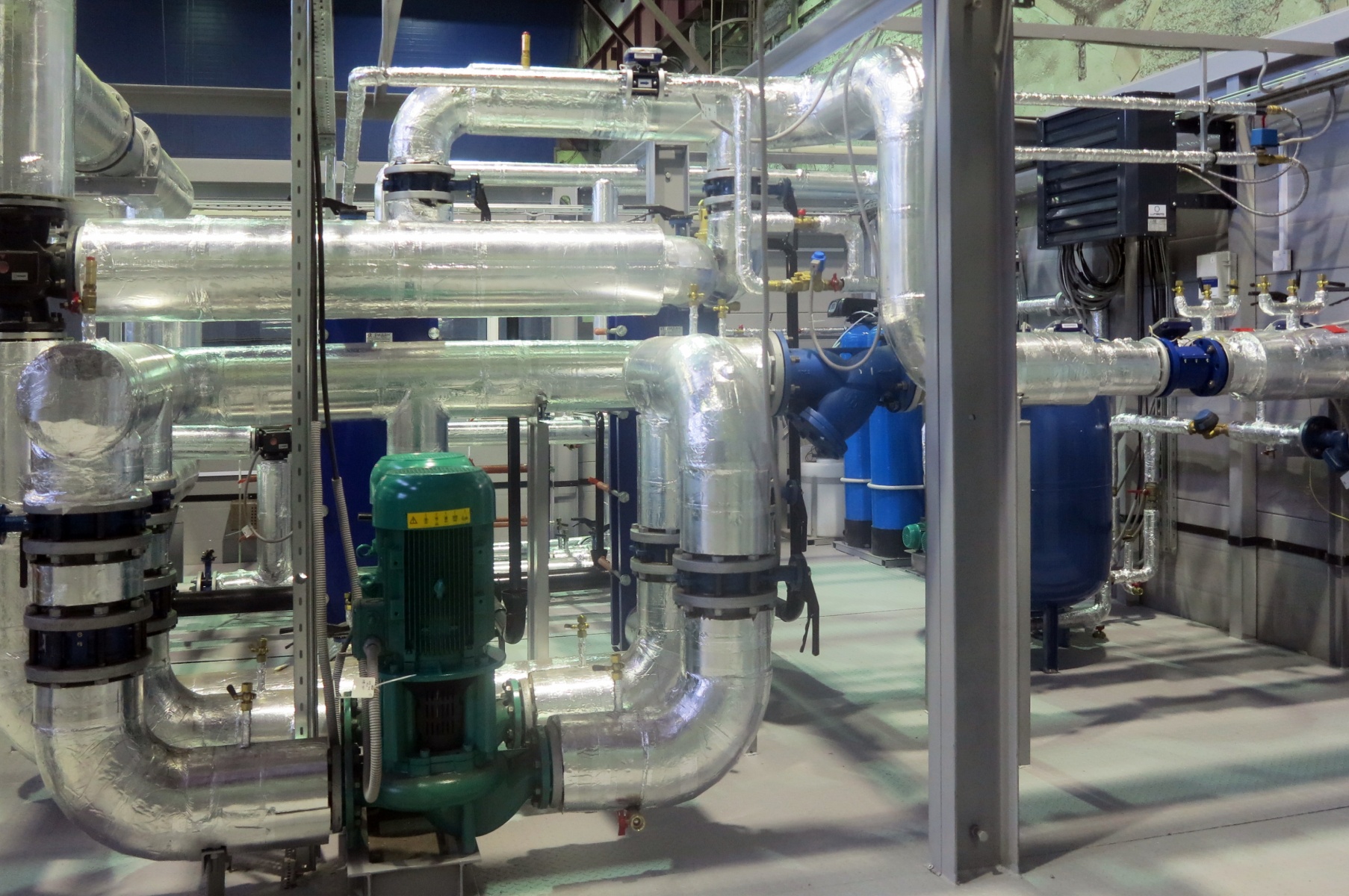

- Насос циркуляционный котлового контура, фирмы ""WILO"", Н=8,0 м.в.ст, G=70,0 м3/ч, 2,2кВт, 380В, 2 рабочих/1 в резерве: 3 шт.
- Насос циркуляционный котлового контура, фирмы ""WILO"", Н=8,0 м.в.ст, G=15,0 м3/ч, 0,75кВт, 380В, 1 рабочий/1 в резерве: 3 шт.
- Теплообменник разборный пластинчатый контура отопления и вентиляции, 1500кВт, 2 рабочих: 2 шт.
- Насос рециркуляции системы ГВС, фирмы ""WILO"", Н=25 м.в.ст., G=1,0 м3/ч, 0,55 кВт, 380В: 2 шт.
- Насос циркуляционный сетевого контура «WILO», Н=35,0 м.в.ст., G=100,0 м3/ч, 15,0кВт, 380В (1 рабочий / 1 резервный): 2 шт.
- Бак расширительный мембранный, 400л: 2 шт.
- Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исход. воды): 1 к-т
- Узел учета расхода тепла и теплоносителя: 1 шт.
- Трубопроводы, теплоизоляция, крепления: 1 к-т.

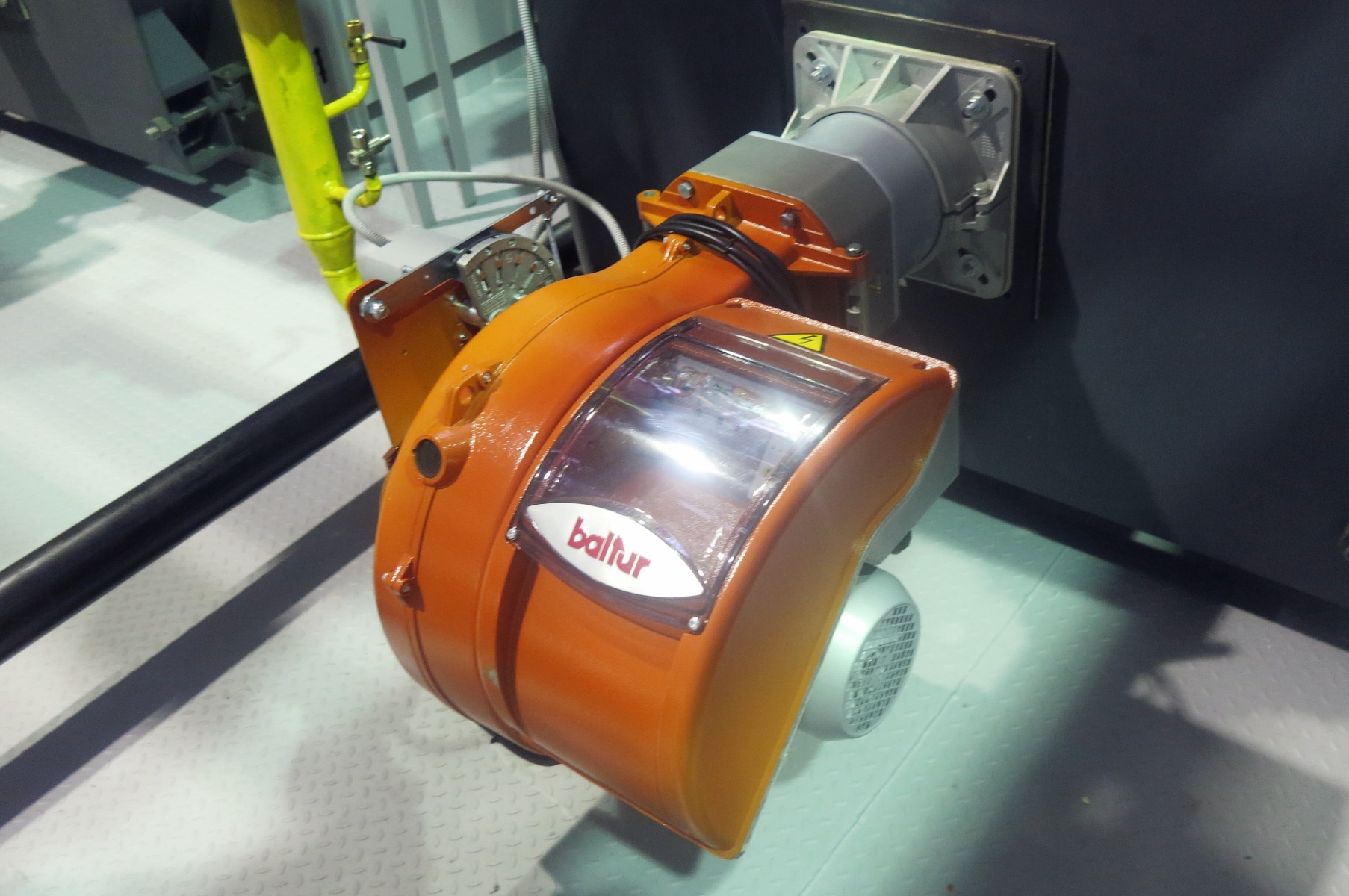

- Горелка газовая моноблочная, с плавным регулированием мощности, фирмы ""Baltur"" TBG 210 MC, 400-2100кВт (Италия): 2 шт.
- Горелка газовая моноблочная, двухступенчатая, фирмы ""Baltur"" TBG 35 MC, 80-400кВт (Италия): 1 шт.
- Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т.
- Покотловой учет газа: 3 шт.
- Измерительный комплекс учета расхода газа: 1 шт.
- Газорегуляторная установка с 2 линиями редуцирования: 1 шт.
- Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ): 1 шт.
- Водяной калорифер с электровентилятором, решетки: 1 к-т.
- Вентилятор осевой вытяжной: 1 шт.
- Печь электрическая ПЭТ-4: 6 шт.
- Система охранно-пожарной сигнализации: 1 к-т.

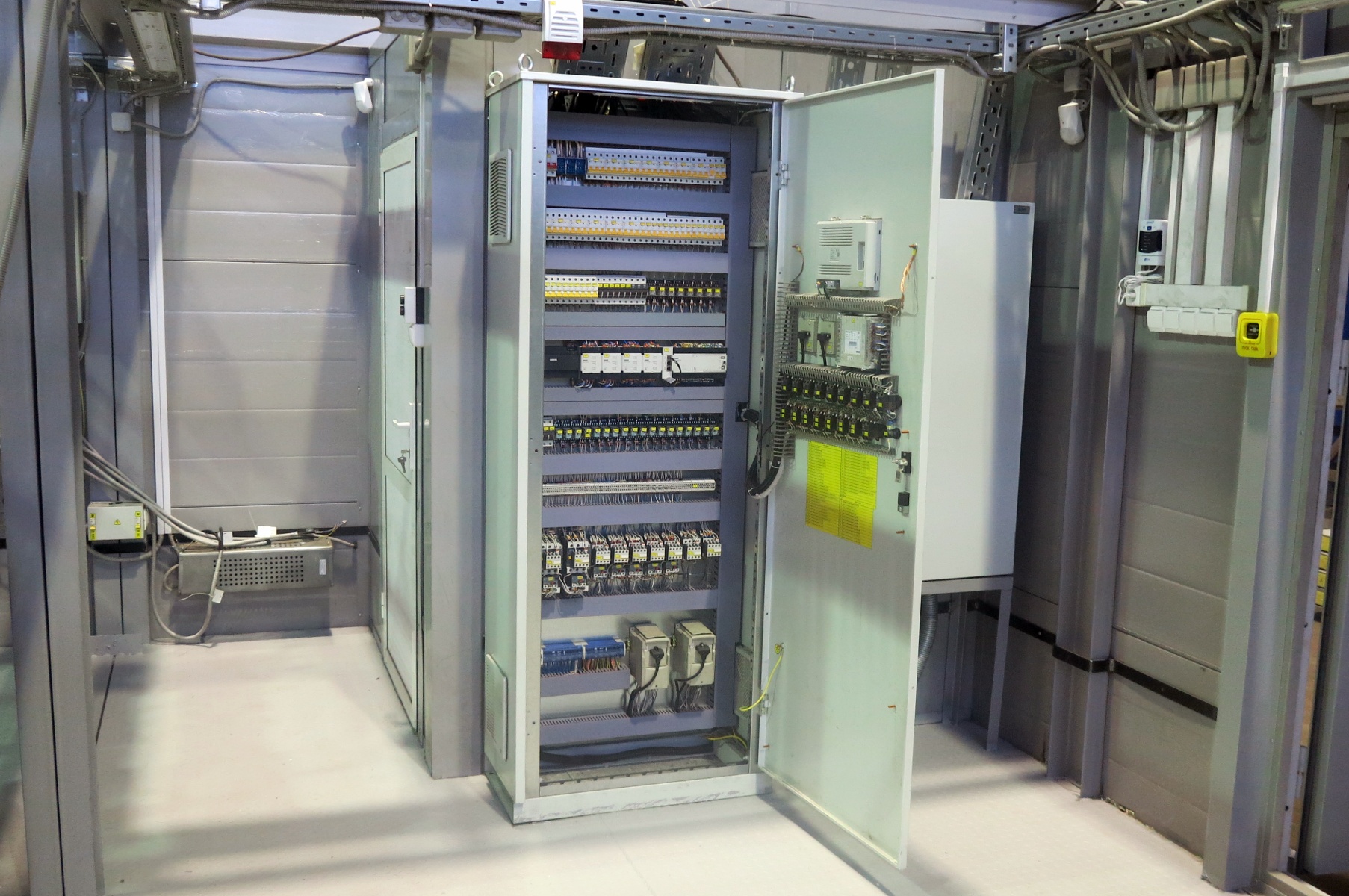

- Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т.
- Сигнализатор загазованности по СО: 1 шт.
- Индивидуальные нержавеющие газоходы на несущей конструкции, Н=15,0м, с к-том горизонтальных утепленных газоходов: 1 шт.
- Комплект рабочей документации (строительная часть, тепломеханическая часть, газоснабжение, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т.
