Модульная твердотопливная котельная 30 МВт
- Мощность, МВт 30
- Топливо Уголь
- Тип котла Водогрейный
- Габариты, м 72,8 × 37,0 × 5,2
- Тип котельной: Твёрдотопливная
Блочно-модульная водогрейная котельная на угле мощностью 30,0 МВт, предназначенная для теплоснабжения промышленных и административных объектов, а также систем подогрева технологических растворов в Республике Саха (Якутия).

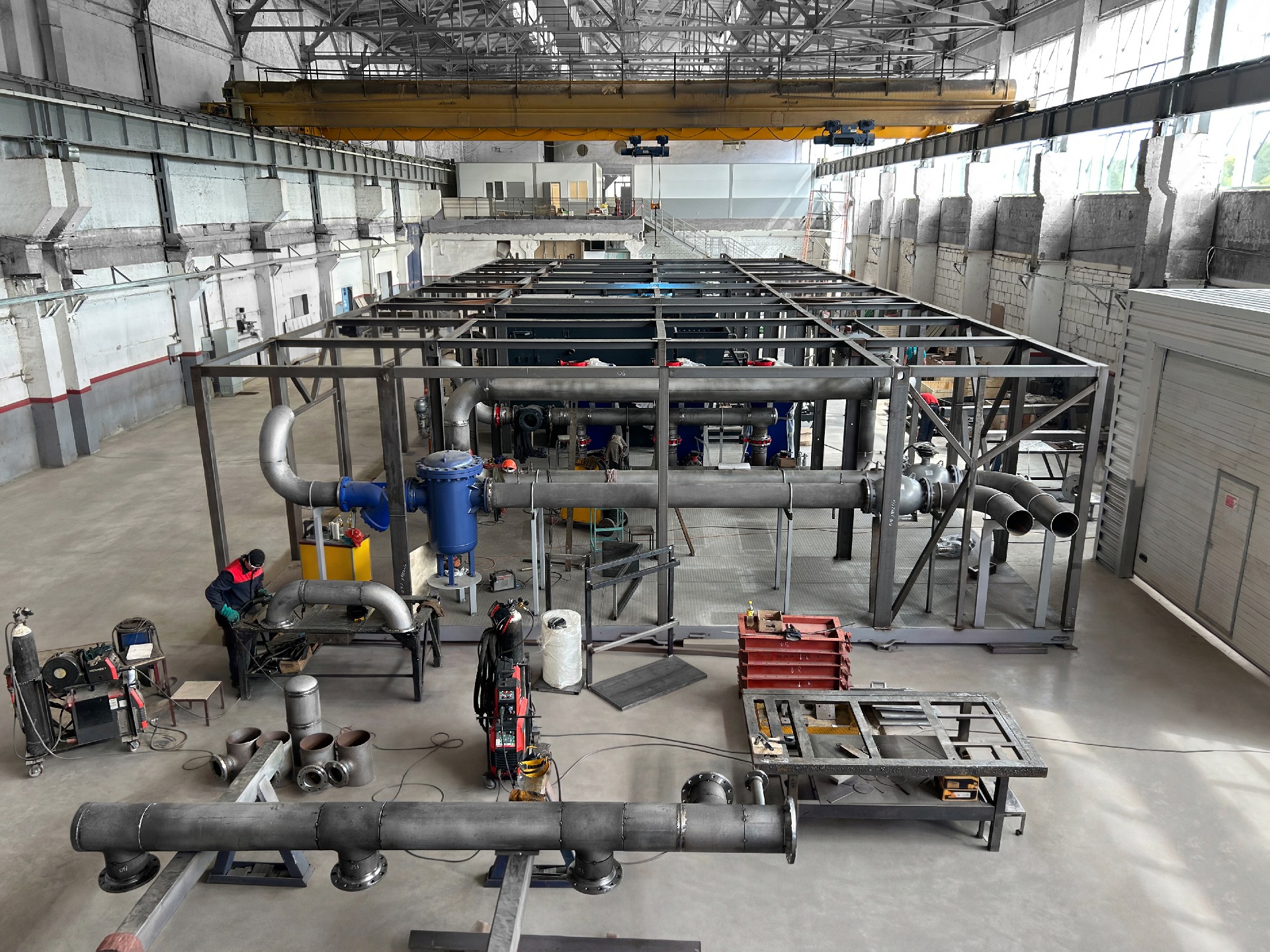

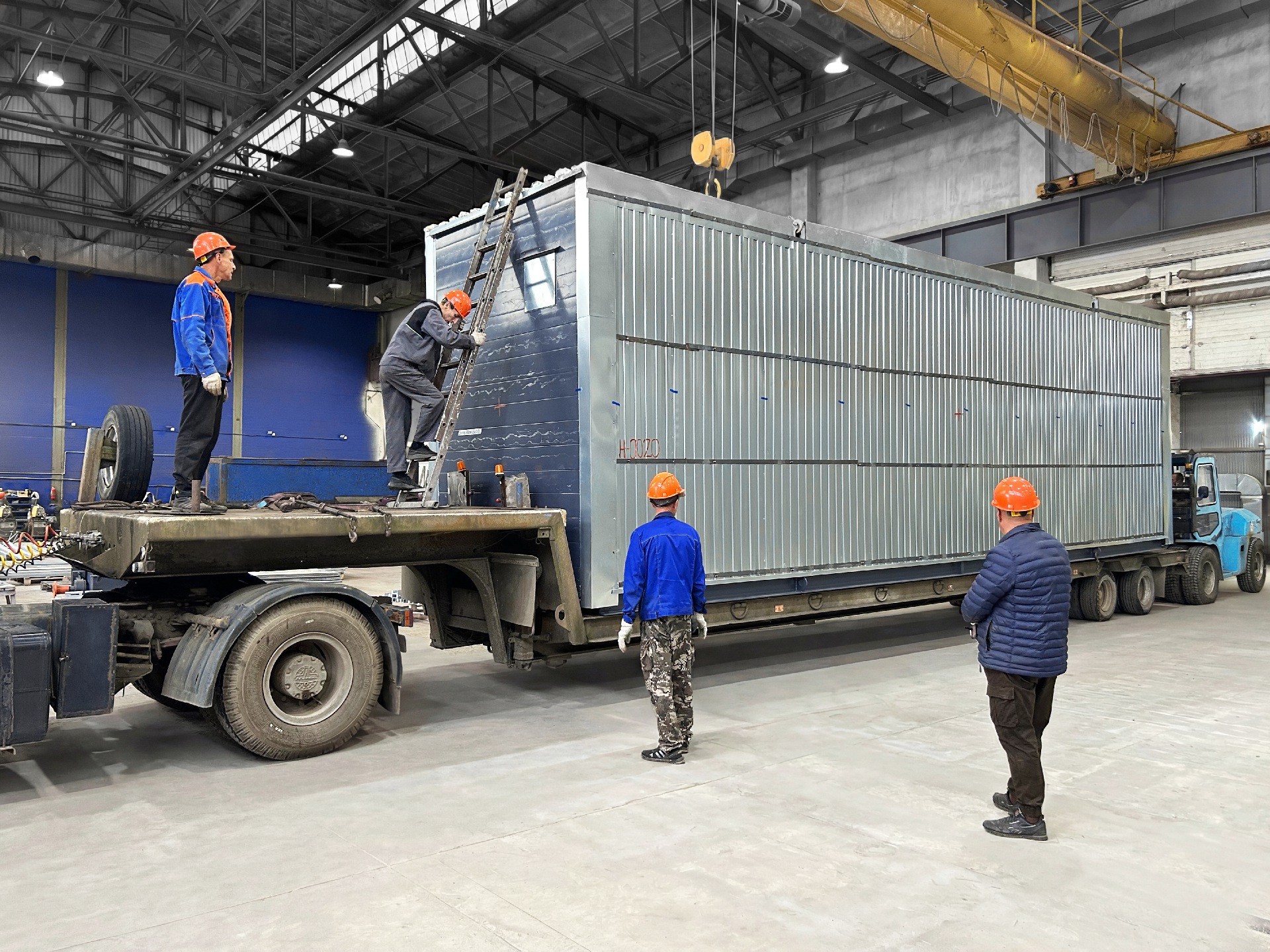

Объект реализован в виде комплекса из двух блочно-модульных котельных по 15 МВт, соединённых тёплым переходом, с общими габаритами 72,8 × 37,0 × 5,2 м.

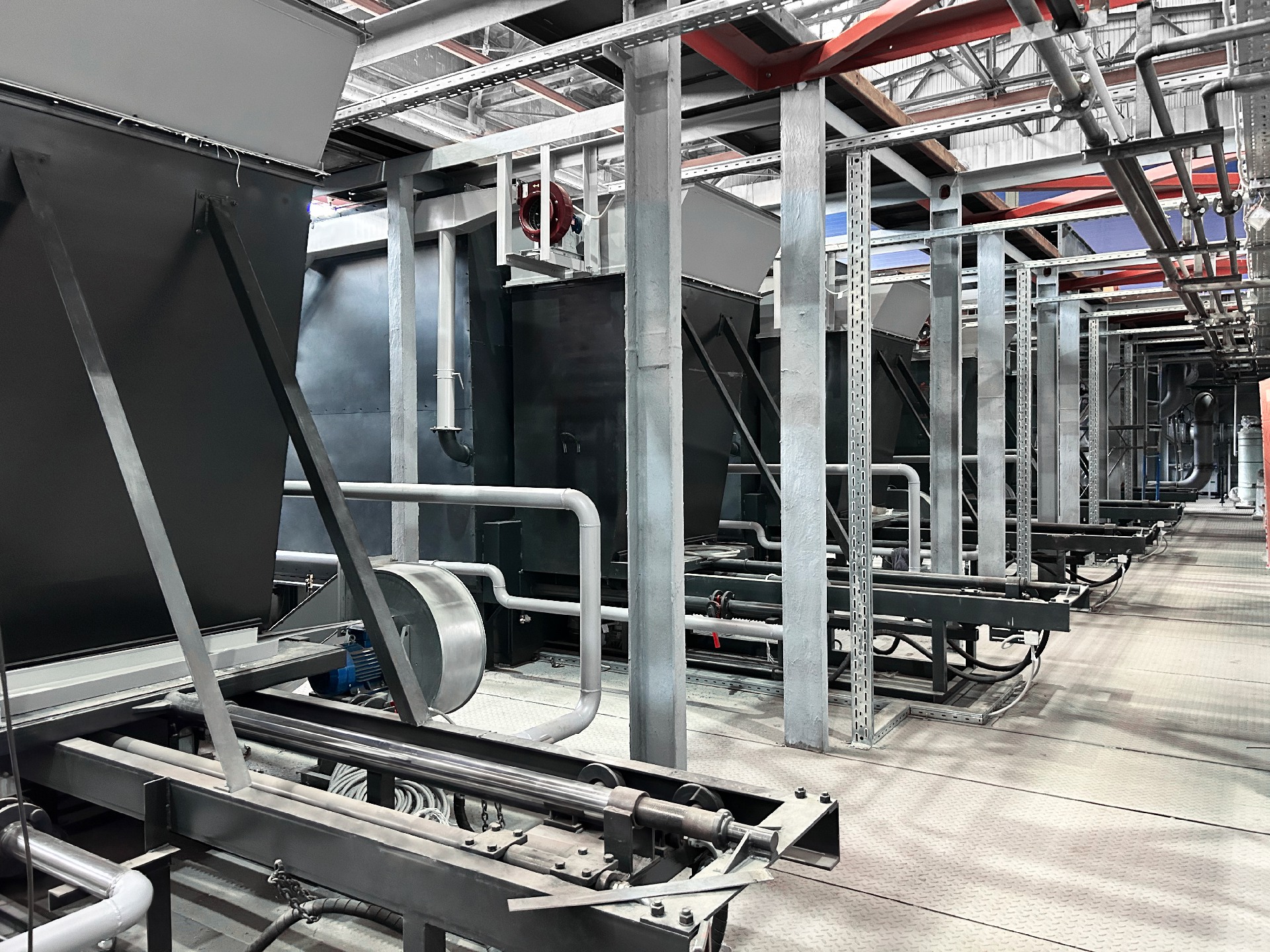

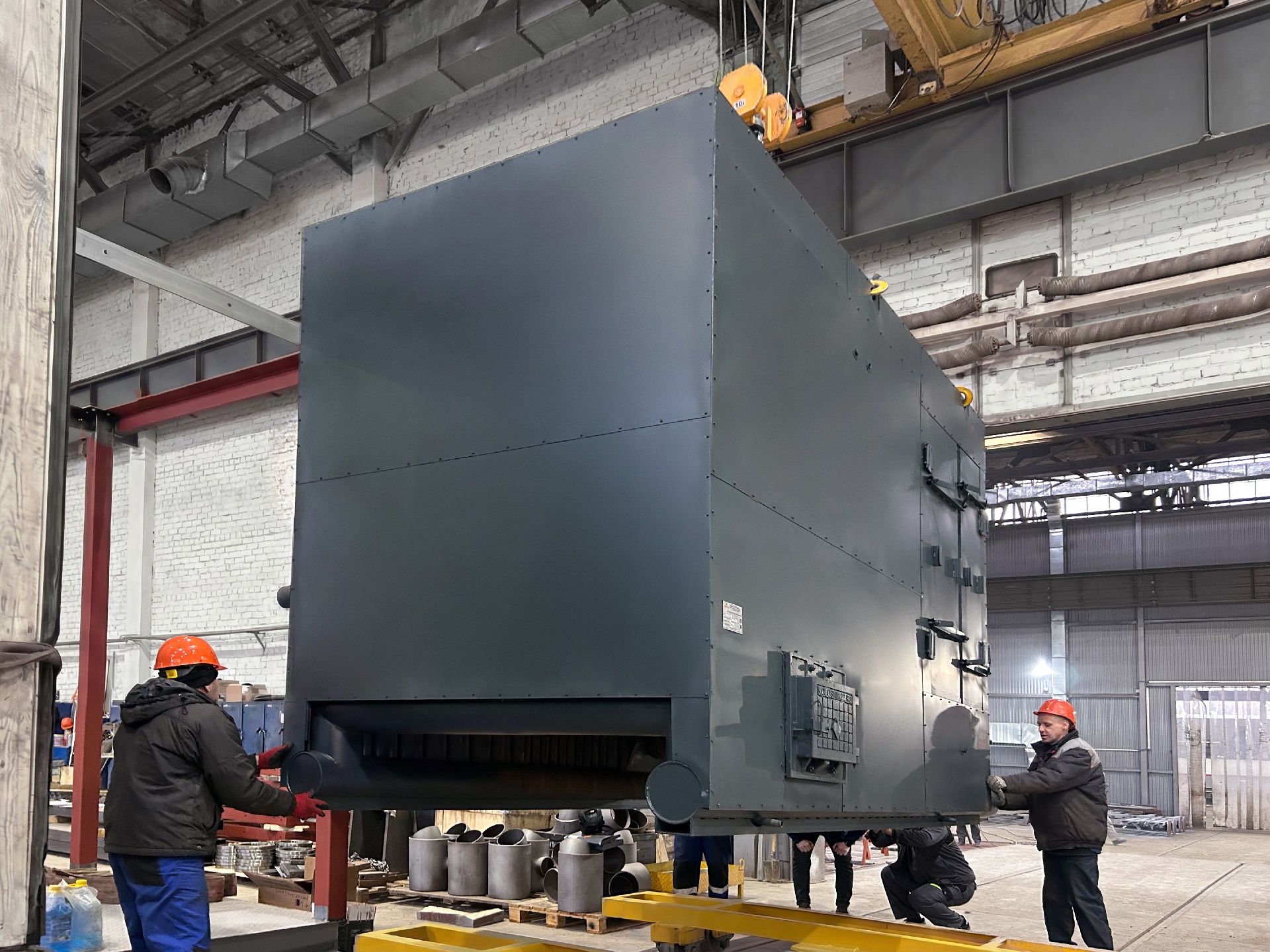

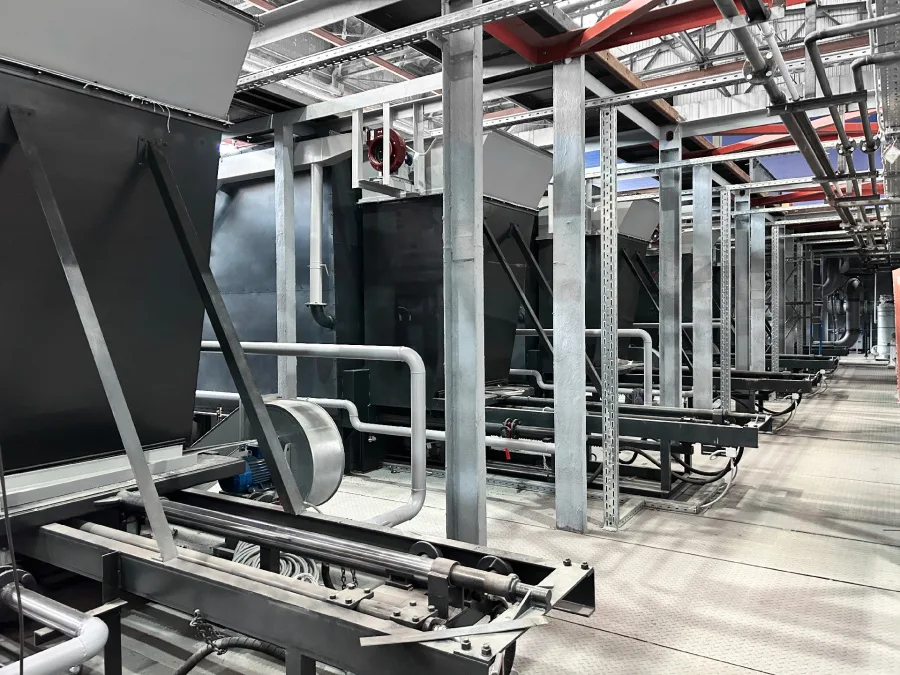

Установлены водогрейные твердотопливные котлы КВм-3,0КБ мощностью 3,0 МВт каждый, работающие на каменном угле с вихревым дожиганием и увеличенной конвективной поверхностью, укомплектованные механической топкой с шурующей планкой ТМУ-3,0, дутьевыми и вторичными вентиляторами, арматурой и приборами безопасности. Применённые решения обеспечили высокий уровень КПД 82 %, а снижение температуры уходящих газов до 160 °C повысило общую энергоэффективность оборудования.

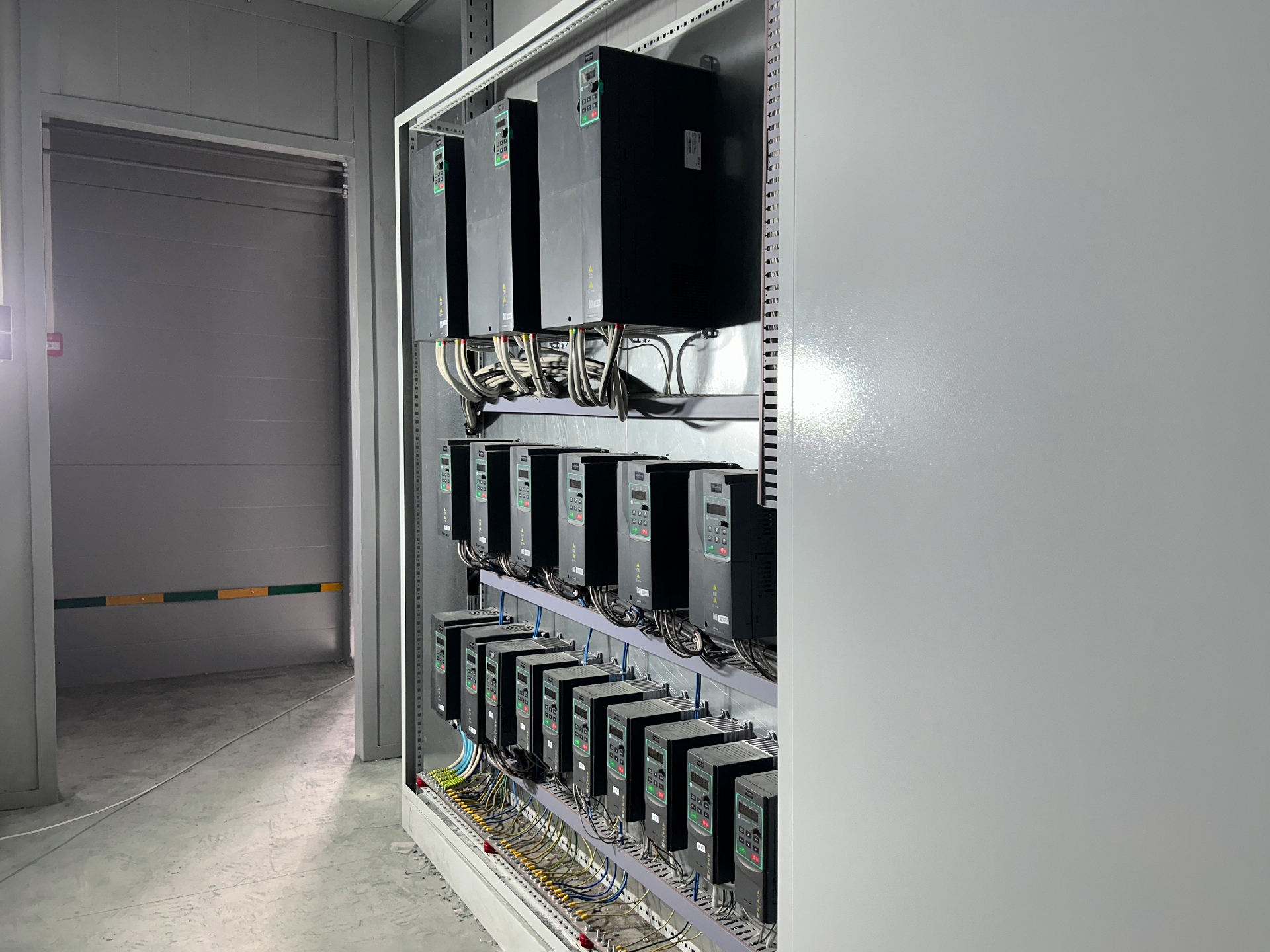

Блочная твердотопливная котельная полностью автоматизирована и рассчитана на эксплуатацию при температуре до –60 °C. Предусмотрены пневмоимпульсные установки автоматической очистки теплообменных поверхностей. Экологическая безопасность обеспечивается современными системами аспирации котельного зала и удаления золы из дымовых газов.
Стоимость модульной газовой котельной предоставляется по запросу.
Получить консультацию
Страницу:
Распечатать
Поделиться
Распечатать Поделиться
- Характеристики
- Документы
- Комплектация
- Мощность, МВт: 30
- Габариты, м: 72,8 × 37,0 × 5,2
- Тип котла: Водогрейный
- Топливо: Уголь
- Количество блок-модулей, шт.: 16
- Тип исполнения: Модульная
- Тип топлива: Уголь
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
— Заключение экспертизы промышленной безопасности.

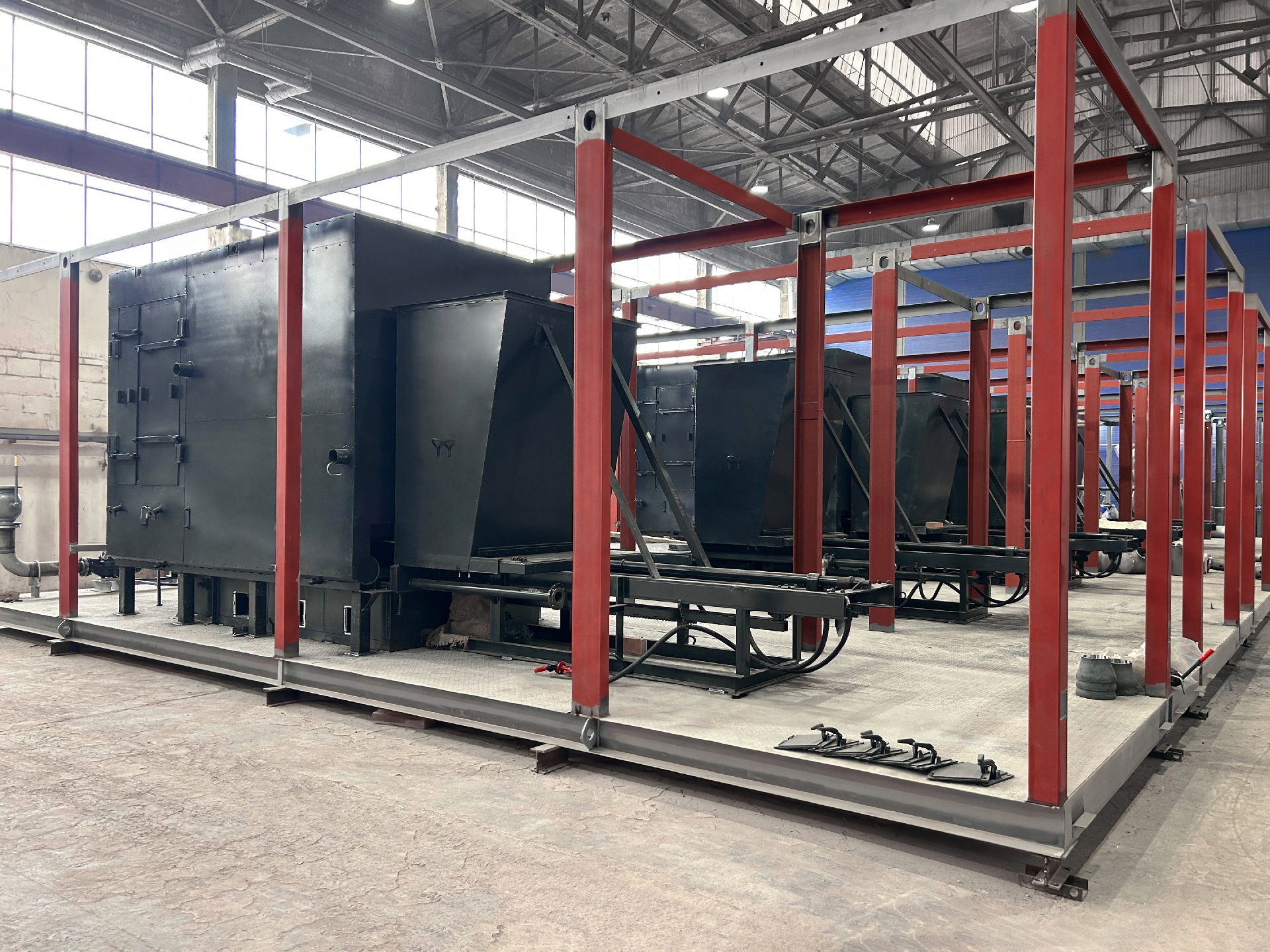

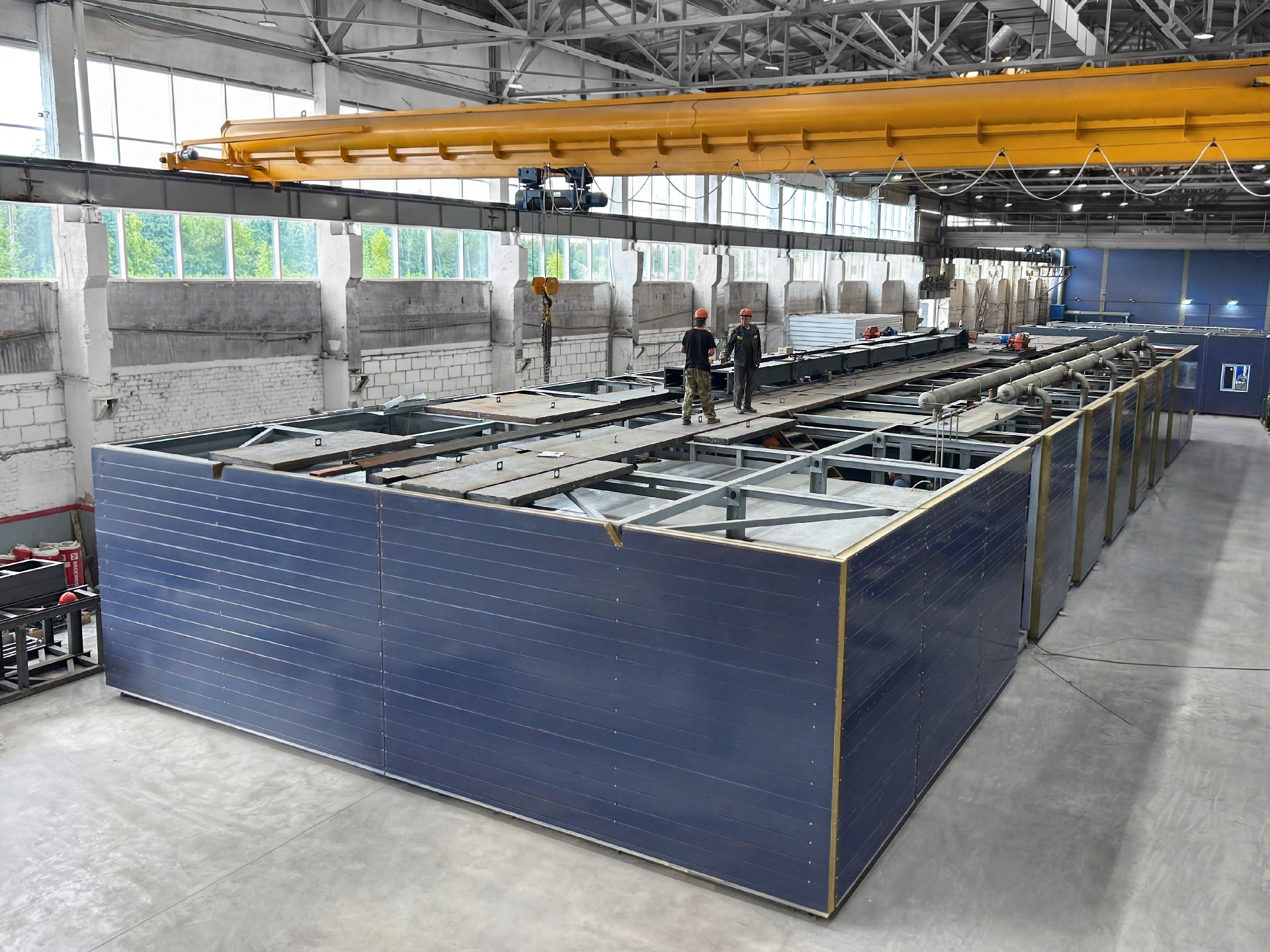

- Котельный блок 2,6 м. х 11,0 м. х 3,5* м. (ШхДхВ) – 16 шт.
- Блок-вставка 1,3 м. х 11,0 м. – 12 шт.
- Блок персонала 2,6 м. х 11,0 м. х 3,5* м. (ШхДхВ) – 6 шт.
- Блок теплого перехода 2,6 м. х 7,5 м. х 3,5* м. (ШхДхВ) – 2 шт.
- Съемная крыша, односкатная, для здания общими габаритами 36,4 м. х 11,0 м. - 2 шт.
- Дымовая труба стальная самонесущая, утепленная – 4 к-кт. (Н=30 м.)
- Комплект соединительных утепленных газоходов (с компенсаторами) – 4 к-кт.
- Конвейер углеподачи – 8 к-кт.(4 линии)
- Конвейер золошлакоудаления – 4 к-кт. (4 линии)
- Конвейер шнековый шлакоудаления от циклонов – 10 шт
- Бункер сбора шлака объемом 4 м.куб., с опорами, лестницей и площадкой обслуживания – 2 к-кт.
- Бункер угля объемом 12 м.куб, с опорами – 2 к-кт.
- Циклон батарейный – 10 к-тов.
- Дымосос с всасывающим карманом – 10 шт.
- Металлический несущий каркас навеса над бункером угля, размеры в плане 12,0 х 30,0 м, высота до несущих конструкций – 8,0 м. – 1 к-кт.
- Зашивка стен и кровли навеса листом оцинкованным с полимерным покрытием, с 3-х сторон – 1 к-кт.
- Опорные конструкции с ходовыми мостиками для конвейеров углеподачи – 4 к-та.
- Электровибраторы – 4 шт. (2 шт. на каждый бункер)
- Конвейер ленточный УКЛС-400-6м с весами в комплекте – 4 к-кт.
- Емкость – 100 м3 – 1 шт.
- Комплект опорных конструкций под блок контейнеры котельной (Ростверк) – 2 к-кт.
- Дробилка – питатель – 4 шт.
- Компрессорная станция – 1 шт.
- ЗИП
