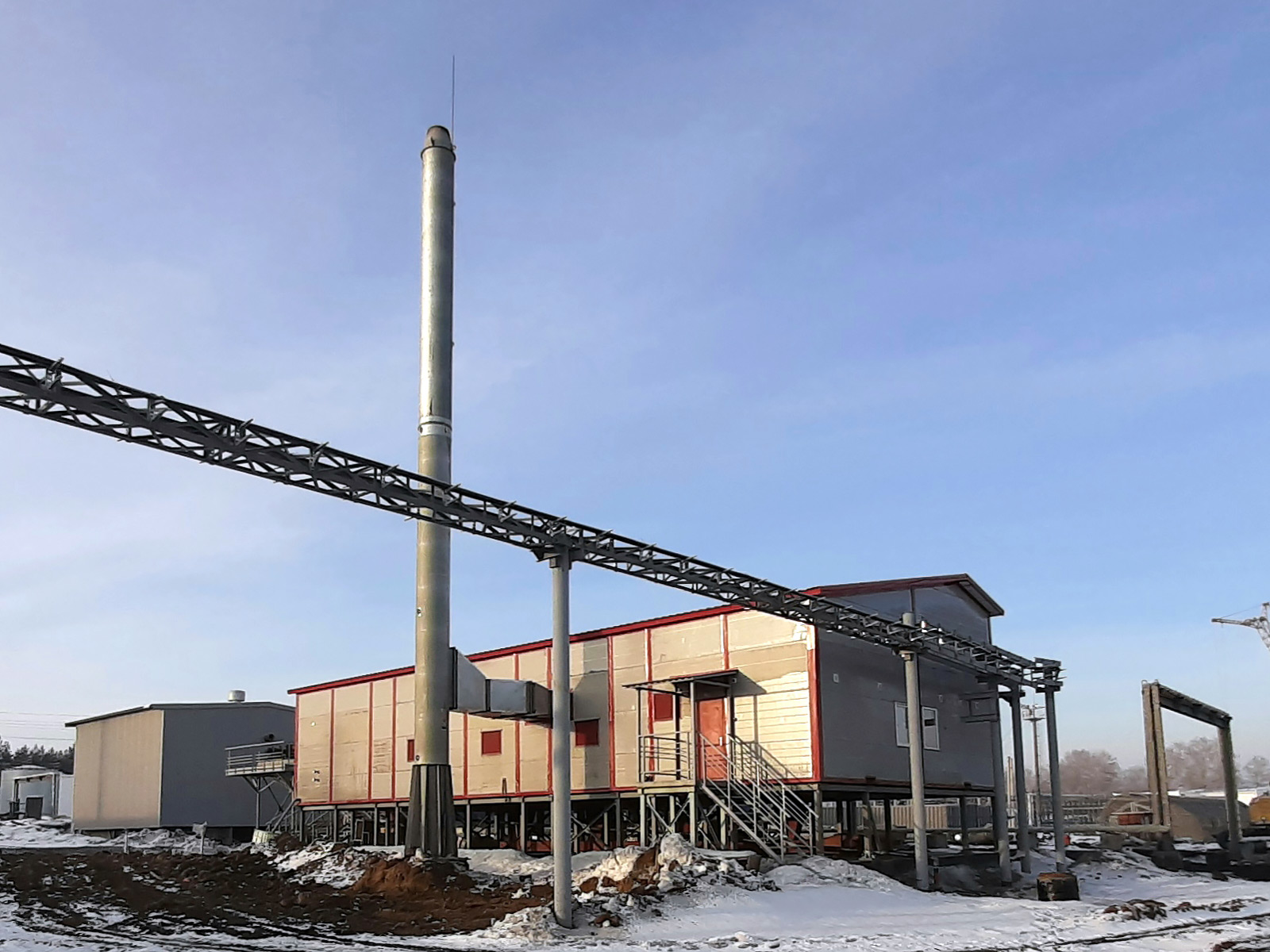

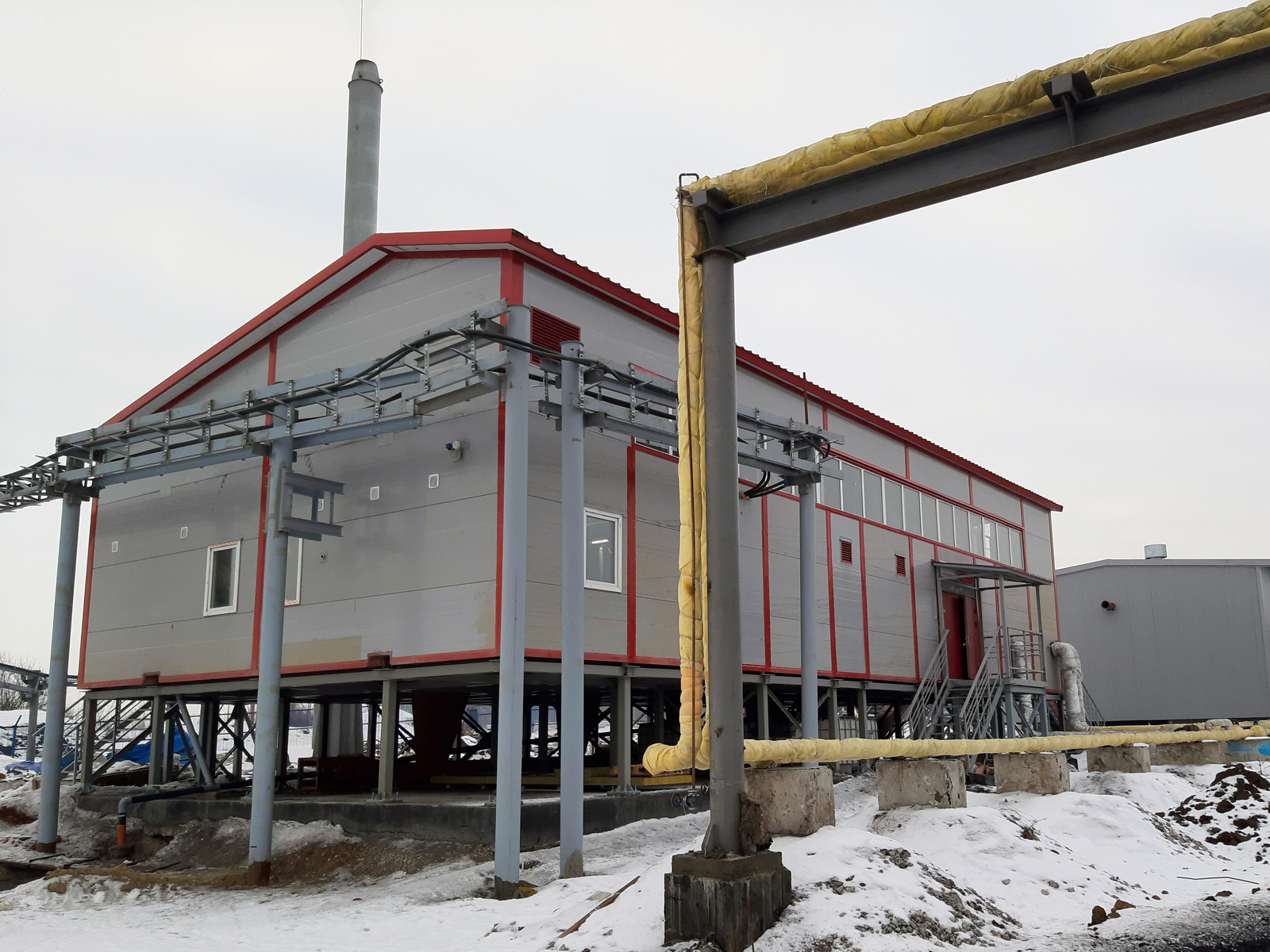

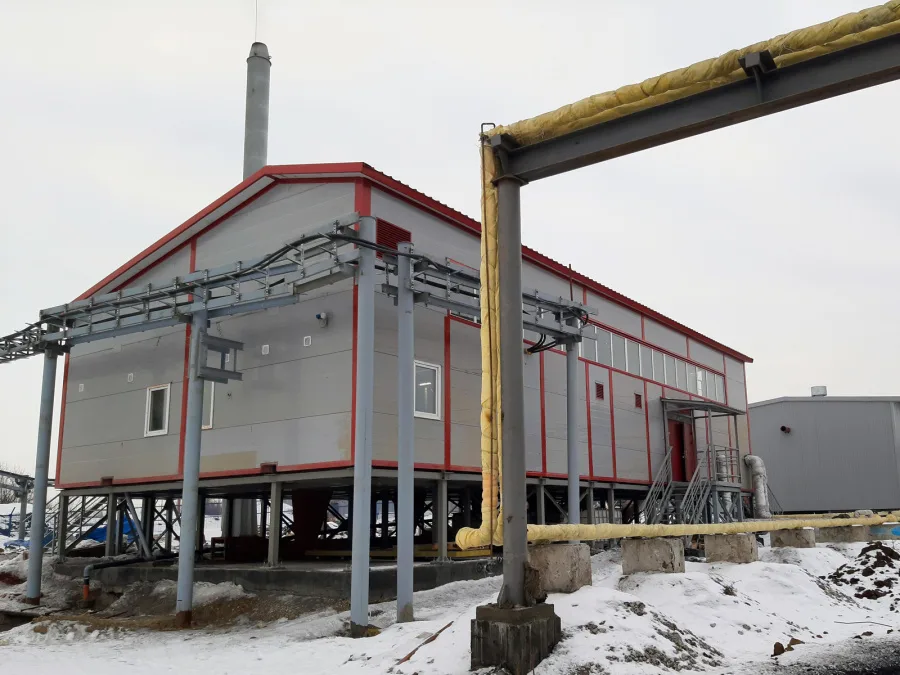

Модульная твердотопливная котельная 7,2 МВт
- Мощность, МВт 7,2
- Топливо Уголь
- Тип котла Водогрейный
- Габариты, м 11х23,4
- Тип котельной: Твёрдотопливная
Модульная водогрейная твёрдотопливная котельная мощностью 7,2 МВт, работающая на угле. Котельная оснащена механизированной системой топливоподачи и шлакозолоудаления.
Котельная поставляется в модулях полной заводской готовности и комплектации согласно спецификации. В комплектации предусмотрена аспирация на узлах пересыпки с возмещением. Хранение угля производится в закрытом складе из ЛМК.
В блок-модулях согласно проекта смонтировано: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: уголь.
Максимальная заводская сборка котельного оборудования и проведение испытаний в заводских условиях.
Назначение модульной котельной: выработка тепловой энергии для нужд системы отопления шахты в Кемеровской области.
Стоимость модульной газовой котельной предоставляется по запросу.
Получить консультацию
Страницу:
Распечатать
Поделиться
Распечатать Поделиться
- Характеристики
- Преимущества
- Документы
- Комплектация
- Мощность, МВт: 7,2
- Габариты, м: 11х23,4
- Тип котла: Водогрейный
- Топливо: Уголь
- Регион строительства: г. Белово
- Количество блок-модулей, шт.: 7
- Тип исполнения: Модульная
- — Поставка модульной котельной в полной заводской готовности.
- — Оптимальное соотношение цена/качество.
- — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
- — Не требуется затрат на возведение капитальных зданий.
- — Транспортировка возможна любым видом транспорта.
- — Монтаж котельной осуществляется в течение 5-ти дней.
- — Быстрый ввод котельной в эксплуатацию.
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
— Заключение экспертизы промышленной безопасности.
- Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей габаритами 2,6х11х3,5 м (ШхДхВ)): 6 шт
- Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей габаритами 1,3х11х3,5 м (ШхДхВ)): 4 шт
- Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей габаритами 2,6х11х3,5 м (ШхДхВ)): 1 шт
- Крыша съемная: 1 к-т
- Площадки обслуживания, лестницы: 1 к-т

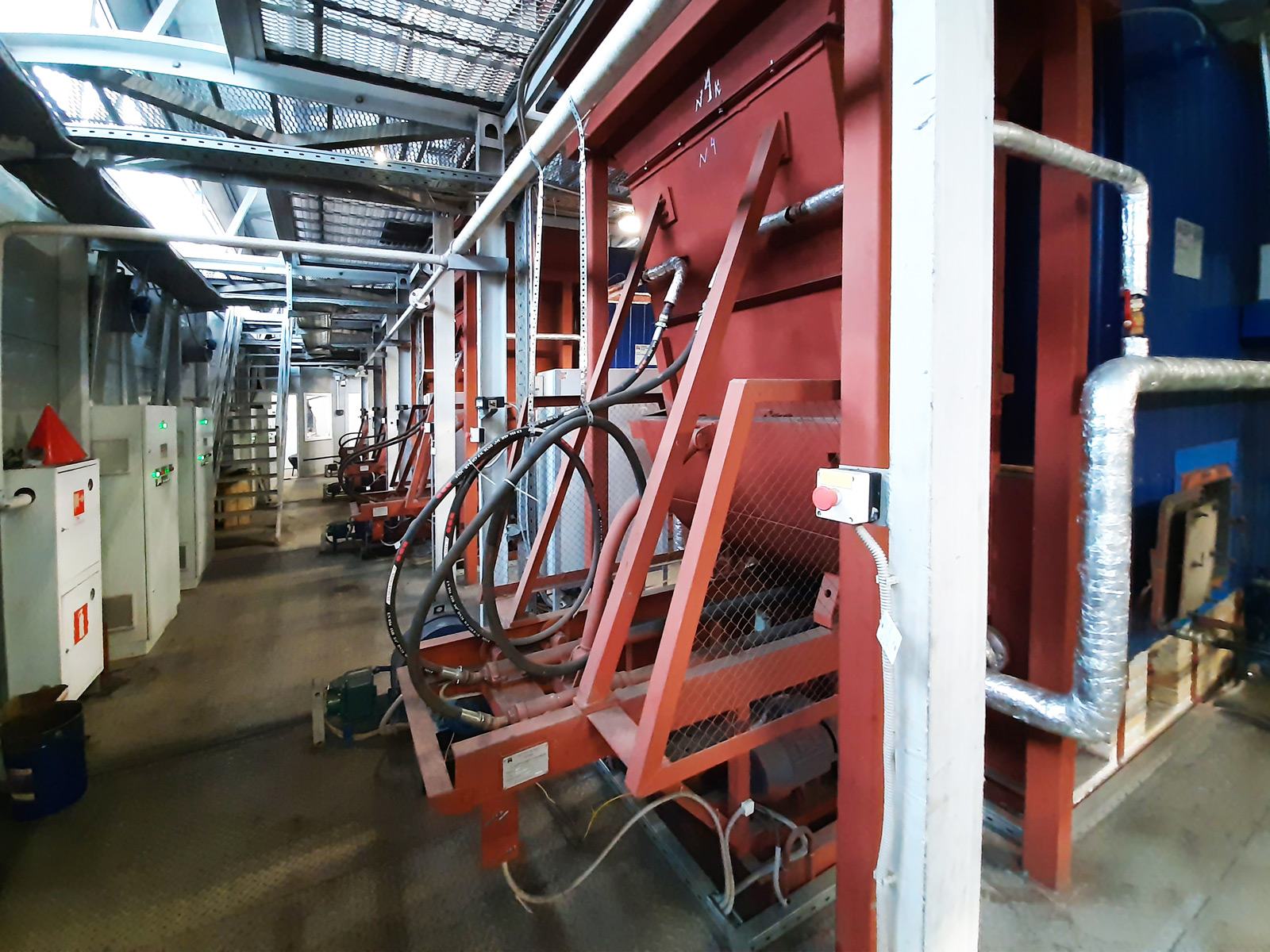

- Котел водогрейный с механической топкой КВм-1,8КБ (Гефест-1,8-110ШП, 1,8МВт (топка, ВД, комплект автоматики котла, бункер 3куб.м, тепловычислитель): 4 шт
- Насос котлового контура, циркуляционный "WILO", Н=30 м.в.ст, G=43,0 м3/ч, 5,5 кВт., 380В (4 рабочих / 1 резерв): 5 шт

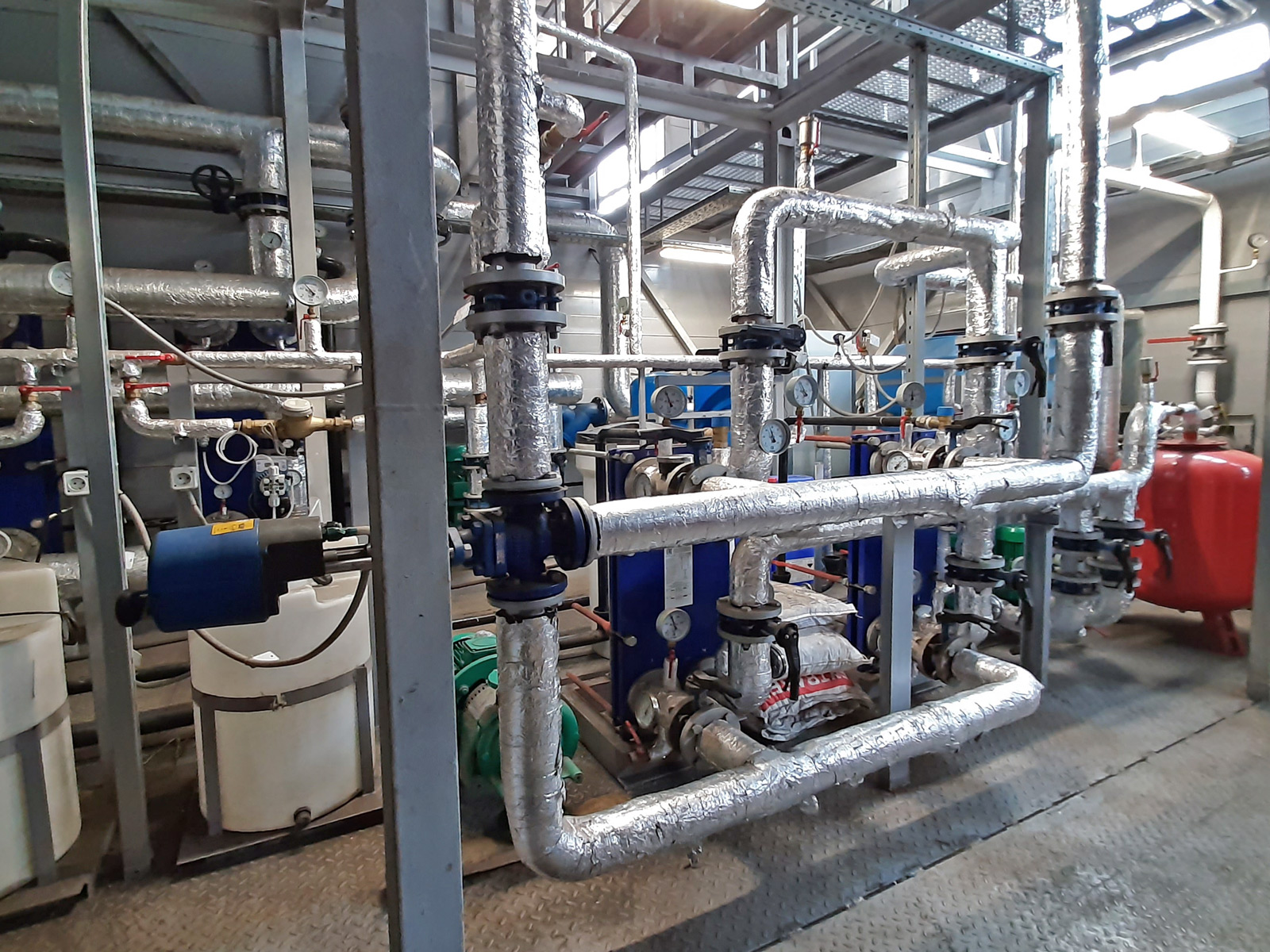

- Теплообменник пластинчатый, разборный, контура теплоснабжения калориферов, Q=3,5МВт, 2 рабочих/1рез.: 3 шт
- Насос, циркуляционный, контура калориферов, фирмы "WILO", Н=70 м.в.ст, G=60,0 м3/ч, 30,0 кВт., 380В (2 рабочий / 1 резерв): 3 шт
- Преобразователь частоты 30,0 кВт, 380В: 3 шт
- Теплообменник пластинчатый, разборный, контура отопления зданий и сооружений, Q=0,3МВт, 2 рабочих: 2 шт
- Насос, циркуляционный, контура отопления, фирмы "WILO", Н=40 м.в.ст, G=18,0 м3/ч, 5,5 кВт., 380В (1 рабочий / 1 резерв): 2 шт
- Система дозирования реагентов G=2,0 м3/ч: 2 шт
- Фильтр-умягчитель типа "twin" G=2,0 м3/ч: 1 шт
- Насосная станция поддержания давления, "WILO", Н=40м.в.ст., G=2,0 м3/ч, 0,75 кВт, 380В: 4 шт
- Преобразователь частоты 0,75 кВт, 380В: 4 шт
- Бак мембранный расширительный, 200л., PN6: 2 шт
- Бак запаса воды 800л, с обвязкой и нагреватель для хоз. блока: 2 шт
- Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтр очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исходной воды): 1 к-т
- Узел учета расхода тепла и теплоносителя: 1 шт
- Трубопроводы, теплоизоляция, крепления: 1 к-т
- Конвейер шлакоудаления, цепной: 1 шт
- Бункер-шлакосборник: 1 шт

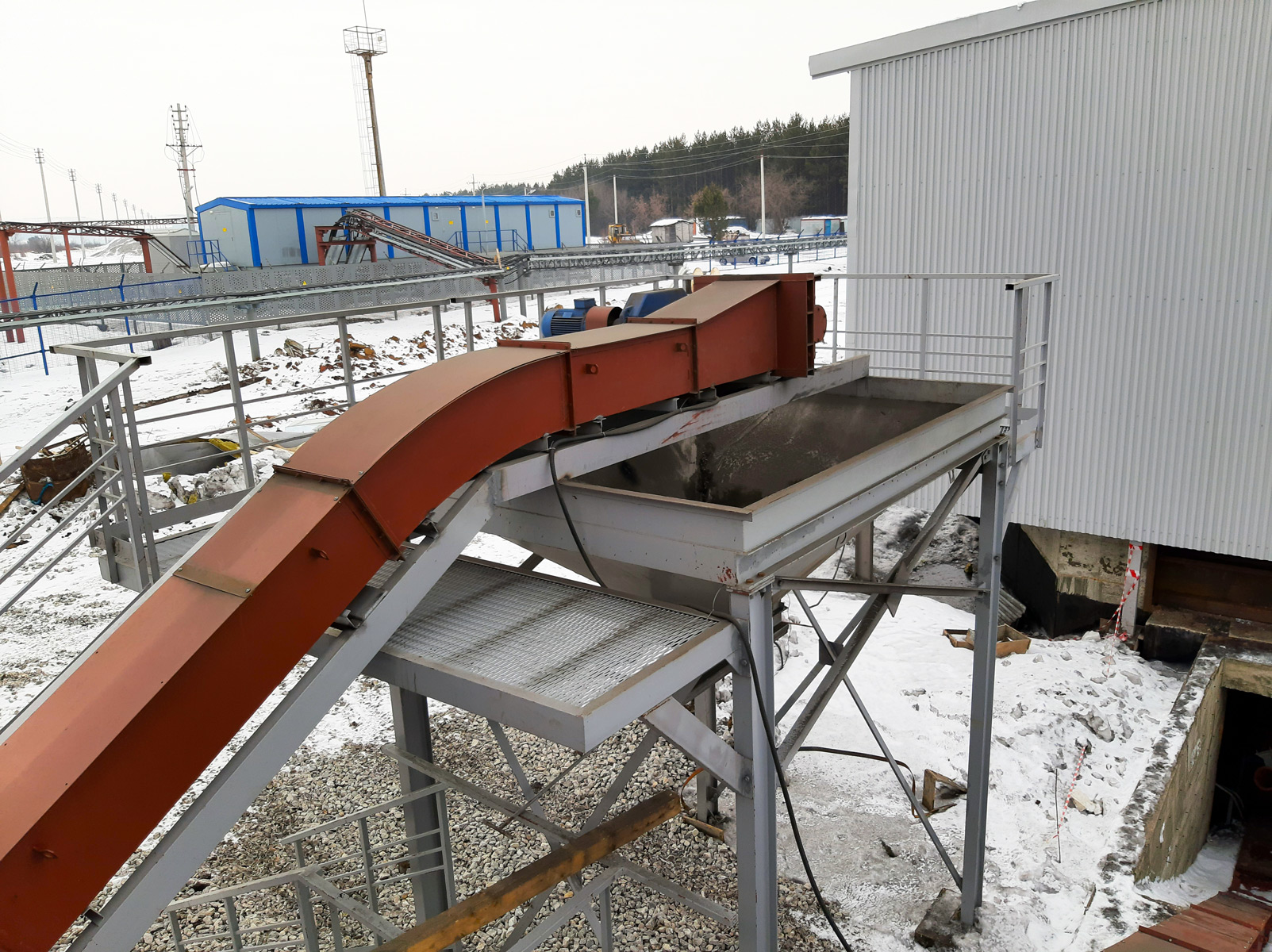

- Транспортер углеподачи скребковый, цепной, с аспирацией: 1 шт
- Дробилка (производительность до 15 т/ч): 1 шт
- Угольный бункер: 1 шт
- Опорные конструкции: 1 к-т
- Склад угля неотапливаемый, 12х12м.: 1 шт
- Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ): 1 к-т
- Приточная установка, вентиляционные решетки: 2 к-та
- Вентилятор осевой вытяжной: 3 шт
- Вентилятор центробежный аспирационный: 1 шт
- Печь электрическая ПЭТ-4: 12 шт
- Система охранно-пожарной сигнализации: 1 шт
- Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция, регулятор отопления ВЗЛЕТ): 1 к-т
- Сигнализатор загазованности по СО: 1 шт
- Дымосос ДН-6,3-1500: 4 шт
- Преобразователь частоты дымососа 5,5кВт 380В: 4 шт
- Золоуловитель инерционного типа: 4 шт
- Дымовая труба стальная самонесущая утепленная, Н=21 м., шиберы, горизонтальные утепленные газоходы: 1 шт
- Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
