Модульная котельная 3,9 МВт

#Эн_БМК_ГД-3,9_0009

Мощность, МВт 3,9
Топливо Газ/Дизель
Тип котла Водогрейный
Габариты, м 9х9

Тип котельной: Газо-дизельная

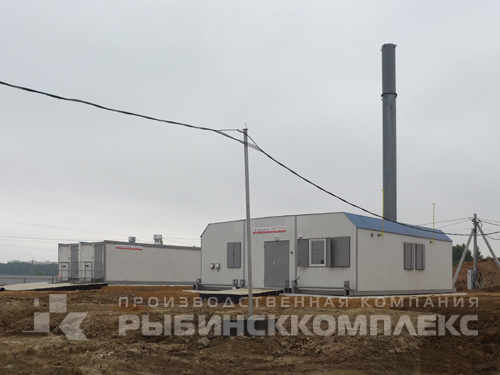

Блочно-модульная водогрейная газо-дизельная котельная мощностью 3,9 МВт представляет собой комбинированную установку, поставляемую в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией. Котельная оснащена топливохранилищем, выполненным на базе двух блок-контейнеров.

В установке смонтированы технологическое оборудование для работы на жидком и газообразном топливе, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование. В качестве основного топлива используется газ, резервным — дизельное топливо. Все оборудование проходит испытания в заводских условиях. Котельная предназначена для выработки тепловой энергии для нужд системы отопления.

Стоимость модульной газо-дизельной котельной предоставляется по запросу.

Страницу:

Распечатать

Характеристики
Преимущества
Документы
Комплектация

Мощность, МВт: 3,9
Габариты, м: 9х9
Тип котла: Водогрейный
Топливо: Газ/Дизель
Регион строительства: г. Ярославль
Количество блок-модулей, шт.: 3
Тип исполнения: Модульная
Тип топлива: Газ/Дизель
Реализовано в регионе: Ярославская область, г. Ярославль

ещё характеристики

— Поставка модульной котельной в полной заводской готовности.
— Оптимальное соотношение цена/качество.
— Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
— Не требуется затрат на возведение капитальных зданий.
— Транспортировка возможна любым видом транспорта.
— Монтаж котельной осуществляется в течение 5-ти дней.
— Быстрый ввод котельной в эксплуатацию.

- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

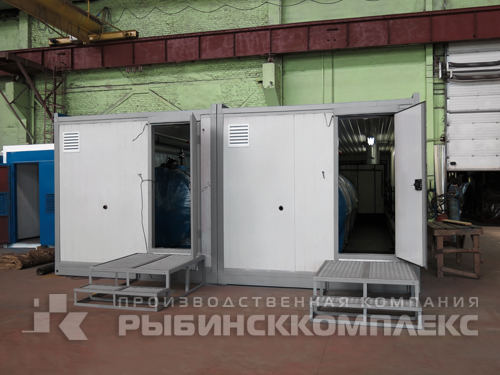

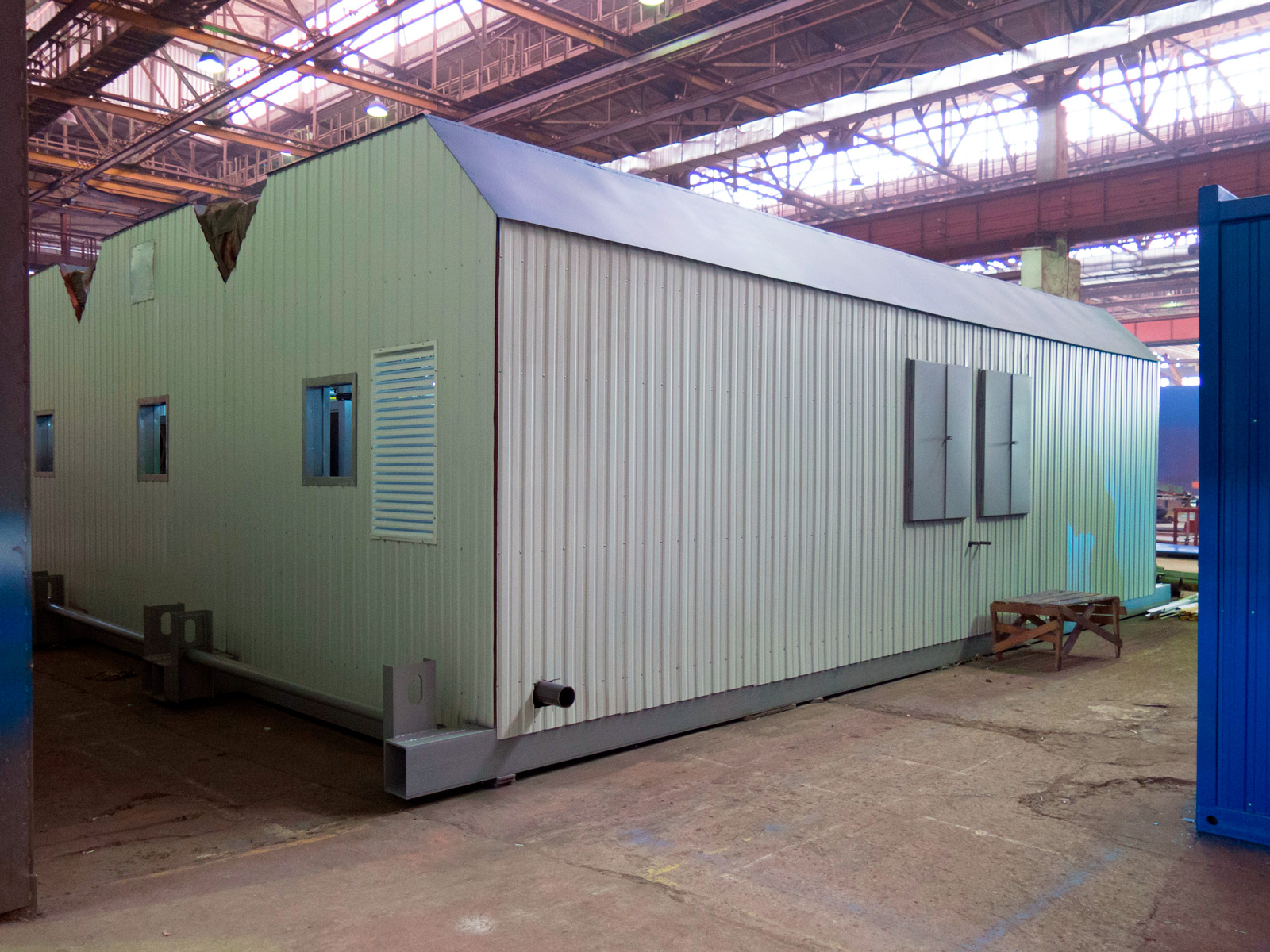

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 9,0х3,0 м (ДхШ): 3 шт.

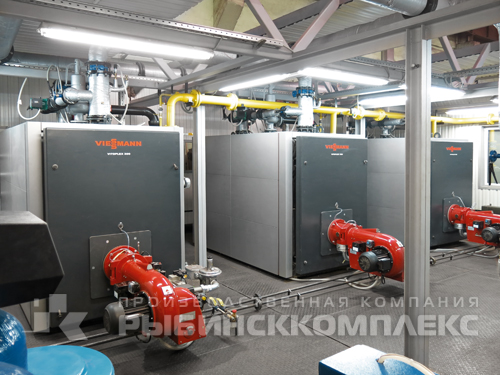

Низкотемпературный трёхходовой водогрейный котёл для жидкого и газообразного топлива Vitoplex 200 SX2А с котловым контроллером Vitotronic 100 (тип GC1B) и каскадным контроллером Vitotronic 300-К (тип MW1B) для многокотловых установок, мощность 1 300 кВт, допустимое рабочее давление 6 бар, нормативный КПД 94 %: 3 шт.
Насос подпиточный (WILO), Н=50,0 м, Q=2,0 м³/ч, 0,75 кВт: 2 шт.
Система дозирования реагентов Q=2,0 м³/ч: 1 шт.
Фильтр-умягчитель «twin» Q=2,0 м³/ч: 1 шт.
Насос сетевой (WILO), Н=40,0 м, Q=69,0 м³/ч, 11,0 кВт: 3 шт.
Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
Узел учёта тепла: 1 шт.
Погодозависимое регулирование температуры теплоносителя: 1 шт.

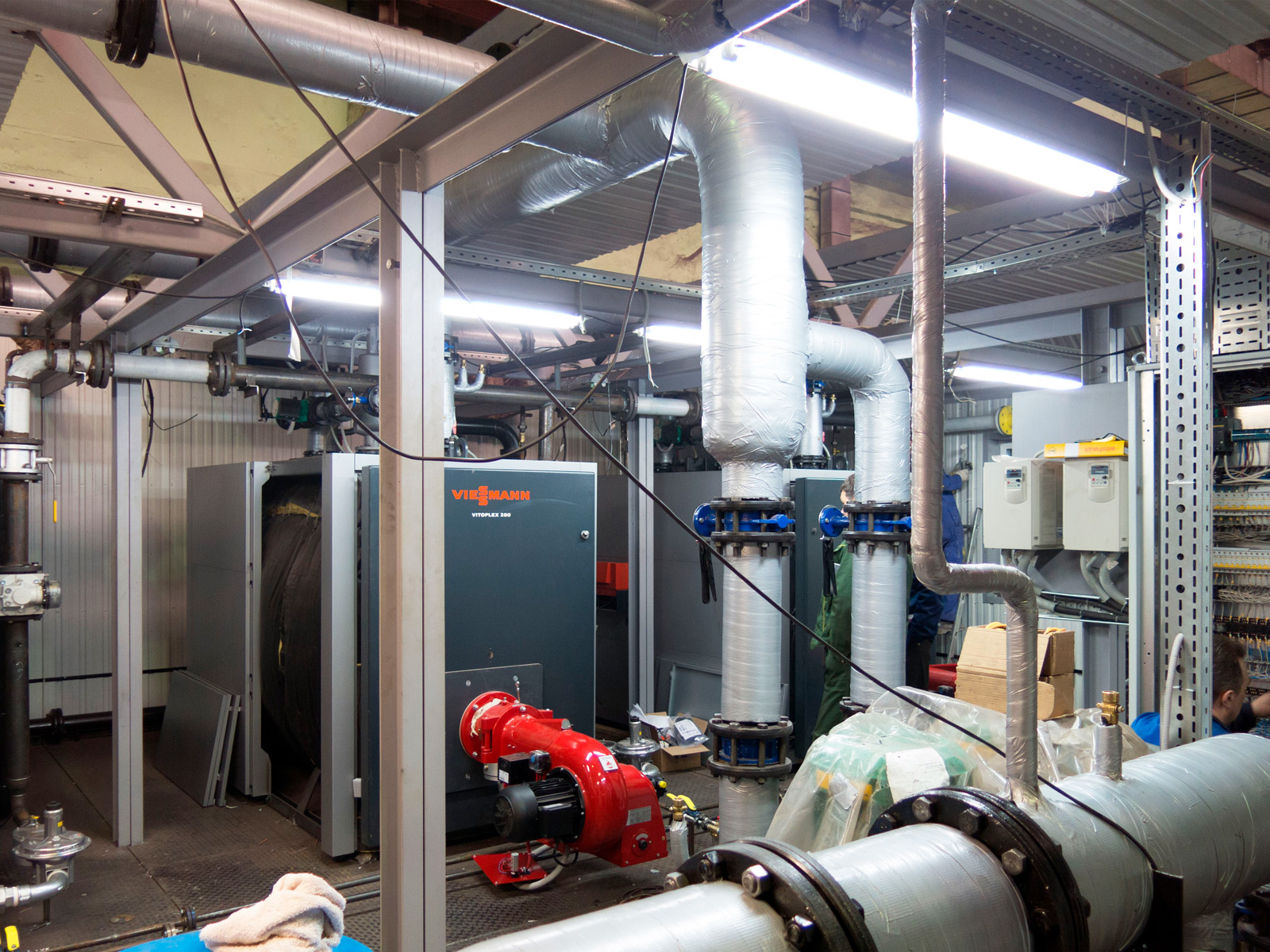

Трубопроводы, теплоизоляция, крепления: 1 шт.

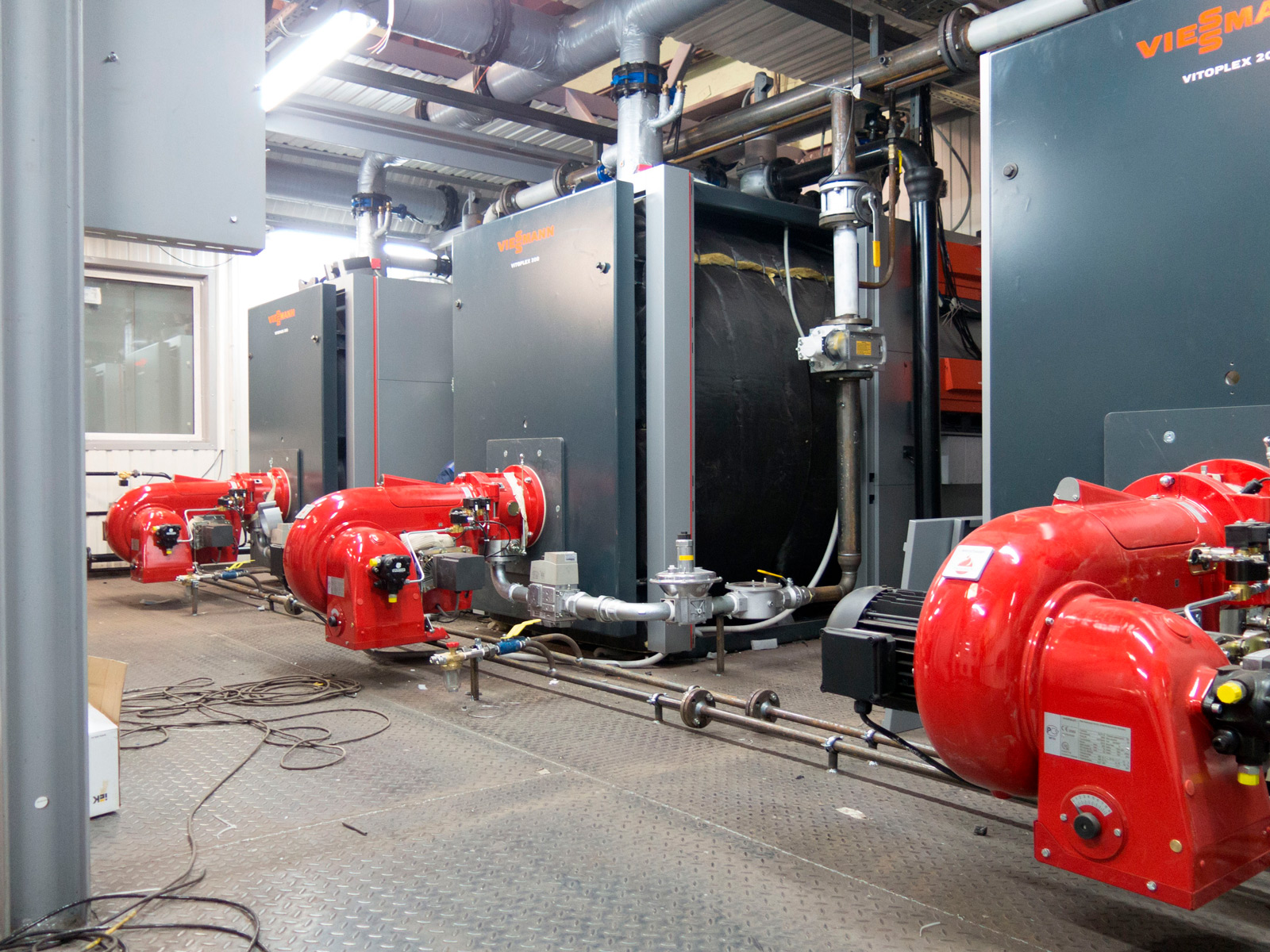

Горелка комбинированная «Weishaupt» GL7/1-D, 3 000-1 750 кВт: 3 шт.

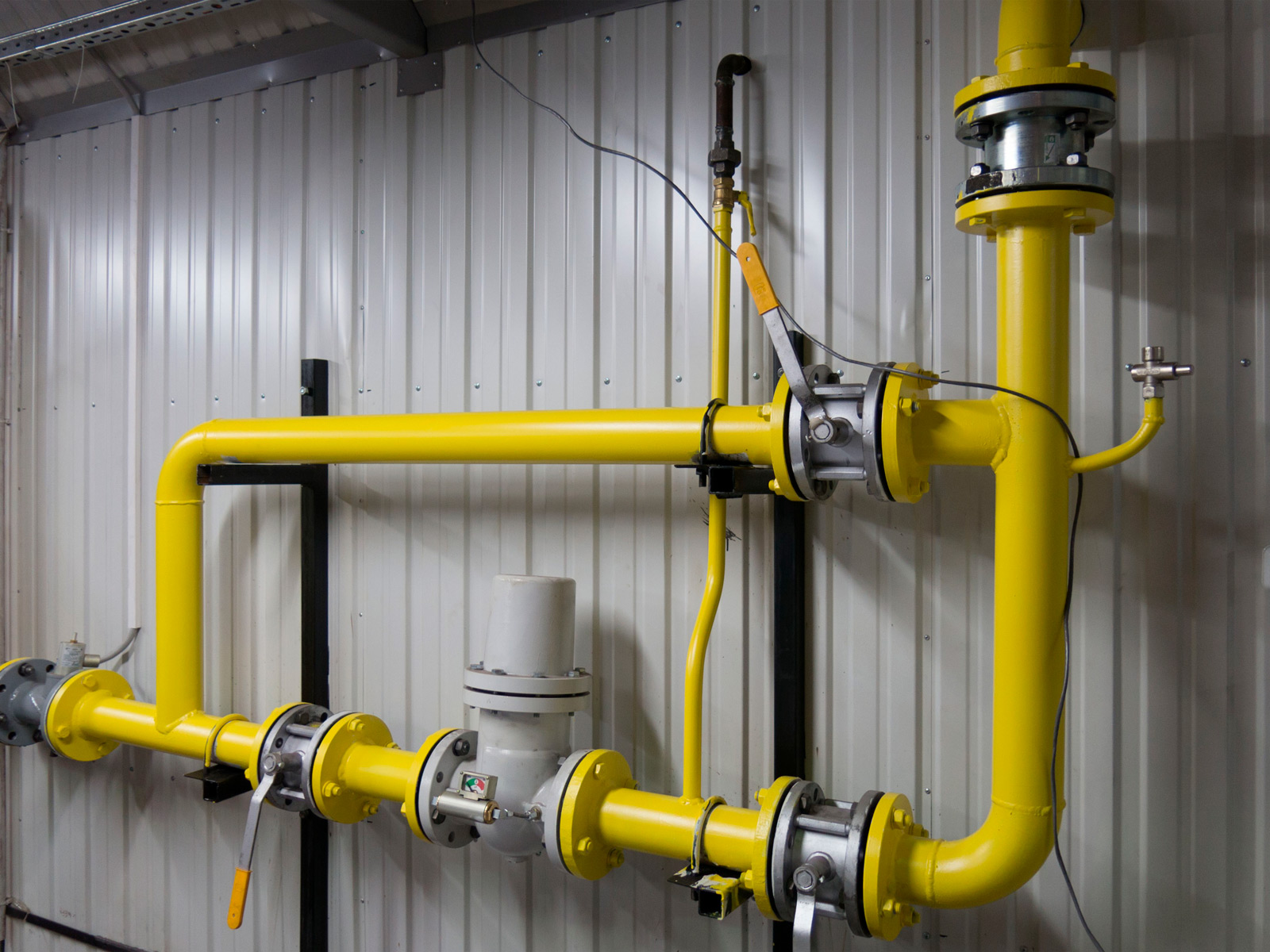

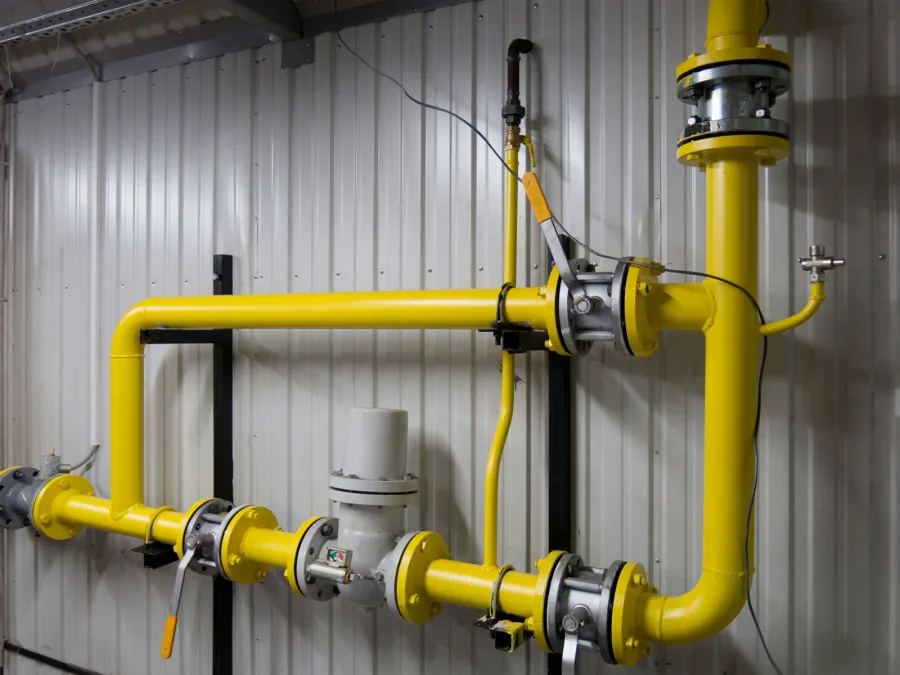

Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
ГРУ с узлом учёта расхода газа: 1 шт.
Покотловой учёт газа: 3 шт.
Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
Топливохранилище 30 м³ на базе 2-х блок-контейнеров: 1 шт.
Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
Водяной калорифер с электровентилятором, решётки: 1 шт.
Вентилятор осевой вытяжной: 1 шт.
Электрический обогреватель: 7 шт.
Система охранно-пожарной сигнализации, пожарное оборудование: 1 шт.
Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
Сигнализатор загазованности по СО и СН4: 1 шт.
Стальная дымовая труба самонесущая, L=15 м газоходы, шиберы: 1 шт.
Комплект рабочей документации (строительная часть, тепломеханическая часть, газоснабжение, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
