Модульная котельная 3,9 МВт

Проекты блочно-модульных котельных мощностью от 0,2 до 40 МВт. Изготовление БМК на жидком, твёрдом и газообразном топливе для промышленных предприятий и социально-бытовых объектов в максимальной заводской готовности. Производство в соответствии с пожеланиями заказчика и спецификой технологических процессов. Расчет цен.

Модульная котельная 3,9 МВт

#Эн_БМК_ГД-3,9_0009
  • Мощность, МВт 3,9
  • Топливо Газ/Дизель
  • Тип котла Водогрейный
  • Габариты, м 9х9
  • Тип котельной: Газо-дизельная

Блочно-модульная водогрейная газо-дизельная котельная мощностью 3,9 МВт представляет собой комбинированную установку, поставляемую в виде модулей полной заводской готовности и комплектации в соответствии со спецификацией. Котельная оснащена топливохранилищем, выполненным на базе двух блок-контейнеров.

В установке смонтированы технологическое оборудование для работы на жидком и газообразном топливе, системы автоматики безопасности, приборы регулирования, контроля и сигнализации, а также электрооборудование. В качестве основного топлива используется газ, резервным — дизельное топливо. Все оборудование проходит испытания в заводских условиях. Котельная предназначена для выработки тепловой энергии для нужд системы отопления.

Стоимость модульной газо-дизельной котельной предоставляется по запросу.

Получить консультацию

Характеристики

Мощность, МВт: 3,9
Габариты, м: 9х9
Топливо: Газ/Дизель
Тип котла: Водогрейный
Количество блок-модулей, шт.: 3
Тип исполнения: Модульная
Тип топлива: Газ/Дизель
Регион: Ярославская область, г. Ярославль

Документация

  • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
  • Заключение экспертизы промышленной безопасности.

Преимущества

  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.

Комплектация

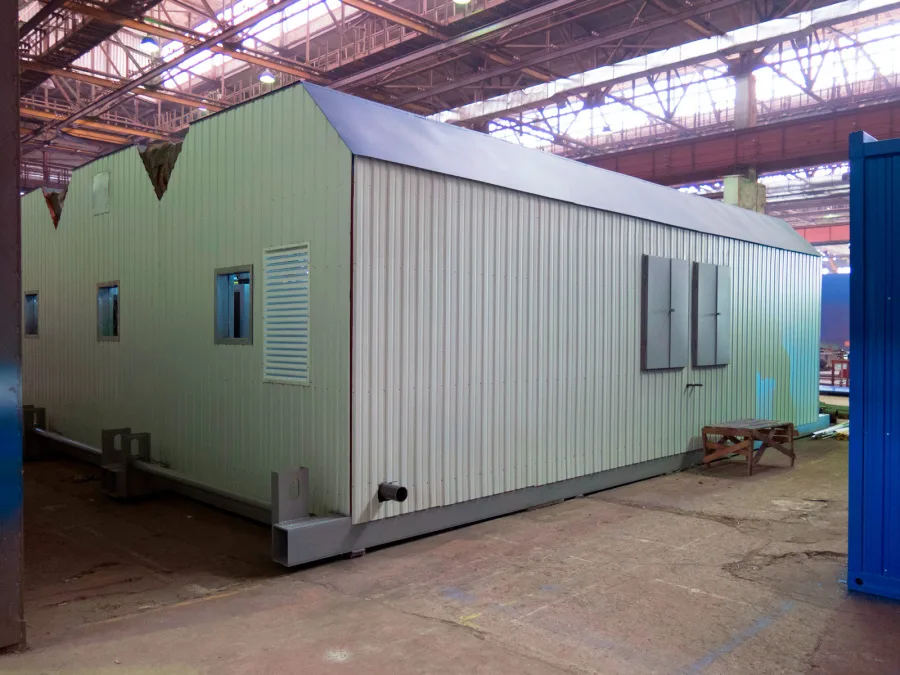

  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 9,0х3,0 м (ДхШ): 3 шт.

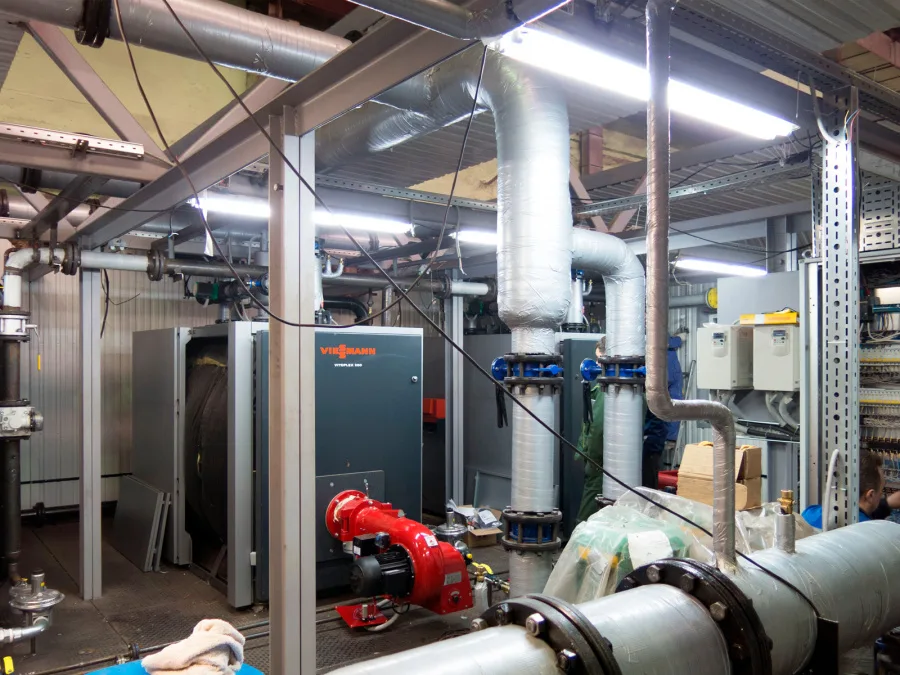

  • Низкотемпературный трёхходовой водогрейный котёл для жидкого и газообразного топлива Vitoplex 200 SX2А с котловым контроллером Vitotronic 100 (тип GC1B) и каскадным контроллером Vitotronic 300-К (тип MW1B) для многокотловых установок, мощность 1 300 кВт, допустимое рабочее давление 6 бар, нормативный КПД 94 %: 3 шт.
  • Насос подпиточный (WILO), Н=50,0 м, Q=2,0 м³/ч, 0,75 кВт: 2 шт.
  • Система дозирования реагентов Q=2,0 м³/ч: 1 шт.
  • Фильтр-умягчитель «twin» Q=2,0 м³/ч: 1 шт.
  • Насос сетевой (WILO), Н=40,0 м, Q=69,0 м³/ч, 11,0 кВт: 3 шт.
  • Мощность, МВт: 3,9
  • Габариты, м: 9х9
  • Топливо: Газ/Дизель
  • Тип котла: Водогрейный
  • Количество блок-модулей, шт.: 3
  • Тип исполнения: Модульная
  • Тип топлива: Газ/Дизель
  • Регион: Ярославская область, г. Ярославль
ещё характеристики
  • Поставка модульной котельной в полной заводской готовности.
  • Оптимальное соотношение цена/качество.
  • Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • Не требуется затрат на возведение капитальных зданий.
  • Транспортировка возможна любым видом транспорта.
  • Монтаж котельной осуществляется в течение 5-ти дней.
  • Быстрый ввод котельной в эксплуатацию.
    • Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    • Заключение экспертизы промышленной безопасности.
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 9,0х3,0 м (ДхШ): 3 шт.
  • Низкотемпературный трёхходовой водогрейный котёл для жидкого и газообразного топлива Vitoplex 200 SX2А с котловым контроллером Vitotronic 100 (тип GC1B) и каскадным контроллером Vitotronic 300-К (тип MW1B) для многокотловых установок, мощность 1 300 кВт, допустимое рабочее давление 6 бар, нормативный КПД 94 %: 3 шт.
  • Насос подпиточный (WILO), Н=50,0 м, Q=2,0 м³/ч, 0,75 кВт: 2 шт.
  • Система дозирования реагентов Q=2,0 м³/ч: 1 шт.
  • Фильтр-умягчитель «twin» Q=2,0 м³/ч: 1 шт.
  • Насос сетевой (WILO), Н=40,0 м, Q=69,0 м³/ч, 11,0 кВт: 3 шт.
  • Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
  • Узел учёта тепла: 1 шт.
  • Погодозависимое регулирование температуры теплоносителя: 1 шт.
  • Трубопроводы, теплоизоляция, крепления: 1 шт.

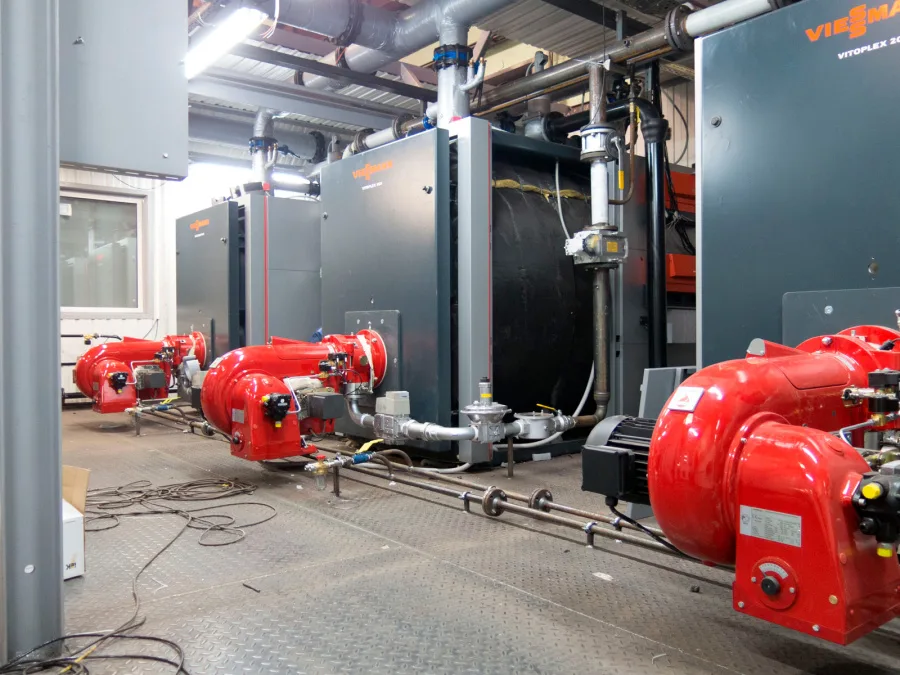

  • Горелка комбинированная «Weishaupt» GL7/1-D, 3 000-1 750 кВт: 3 шт.

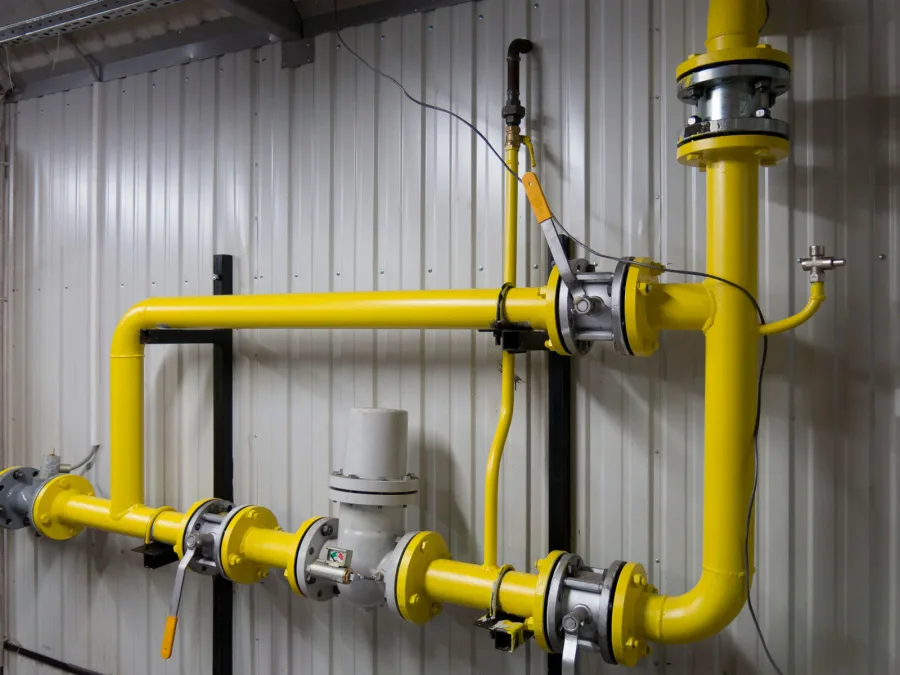

  • Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
  • ГРУ с узлом учёта расхода газа: 1 шт.
  • Покотловой учёт газа: 3 шт.
  • Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
  • Топливохранилище 30 м³ на базе 2-х блок-контейнеров: 1 шт.
  • Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
  • Водяной калорифер с электровентилятором, решётки: 1 шт.
  • Вентилятор осевой вытяжной: 1 шт.
  • Электрический обогреватель: 7 шт.
  • Система охранно-пожарной сигнализации, пожарное оборудование: 1 шт.
  • Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
  • Сигнализатор загазованности по СО и СН4: 1 шт.
  • Стальная дымовая труба самонесущая, L=15 м газоходы, шиберы: 1 шт.
  • Комплект рабочей документации (строительная часть, тепломеханическая часть, газоснабжение, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
