Модульное здание «АБК на 37 человек»

  • Площадь, м² 326,40
  • Габариты, м 27,20х6
  • Количество человек 37
  • Этаж 2

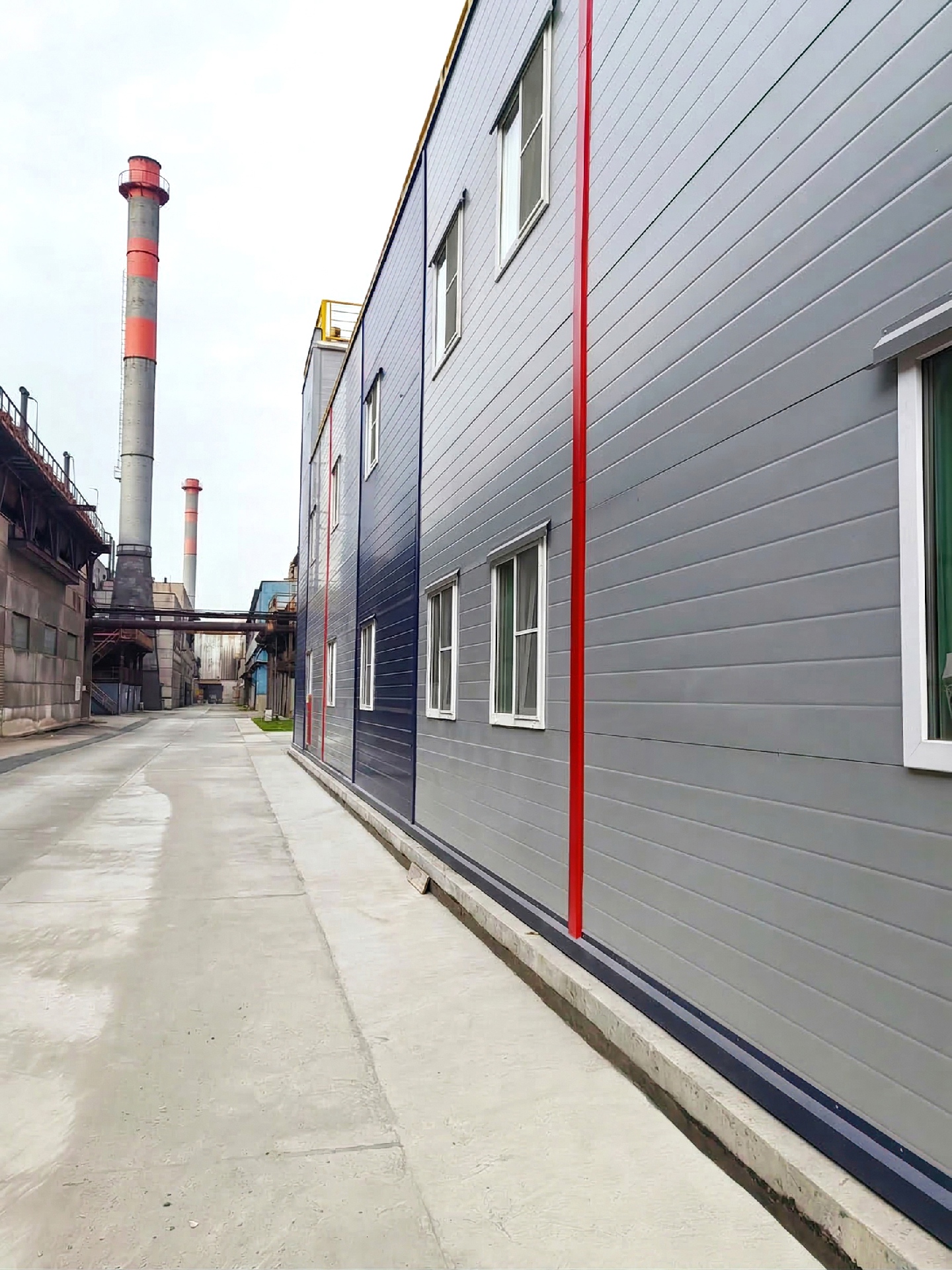

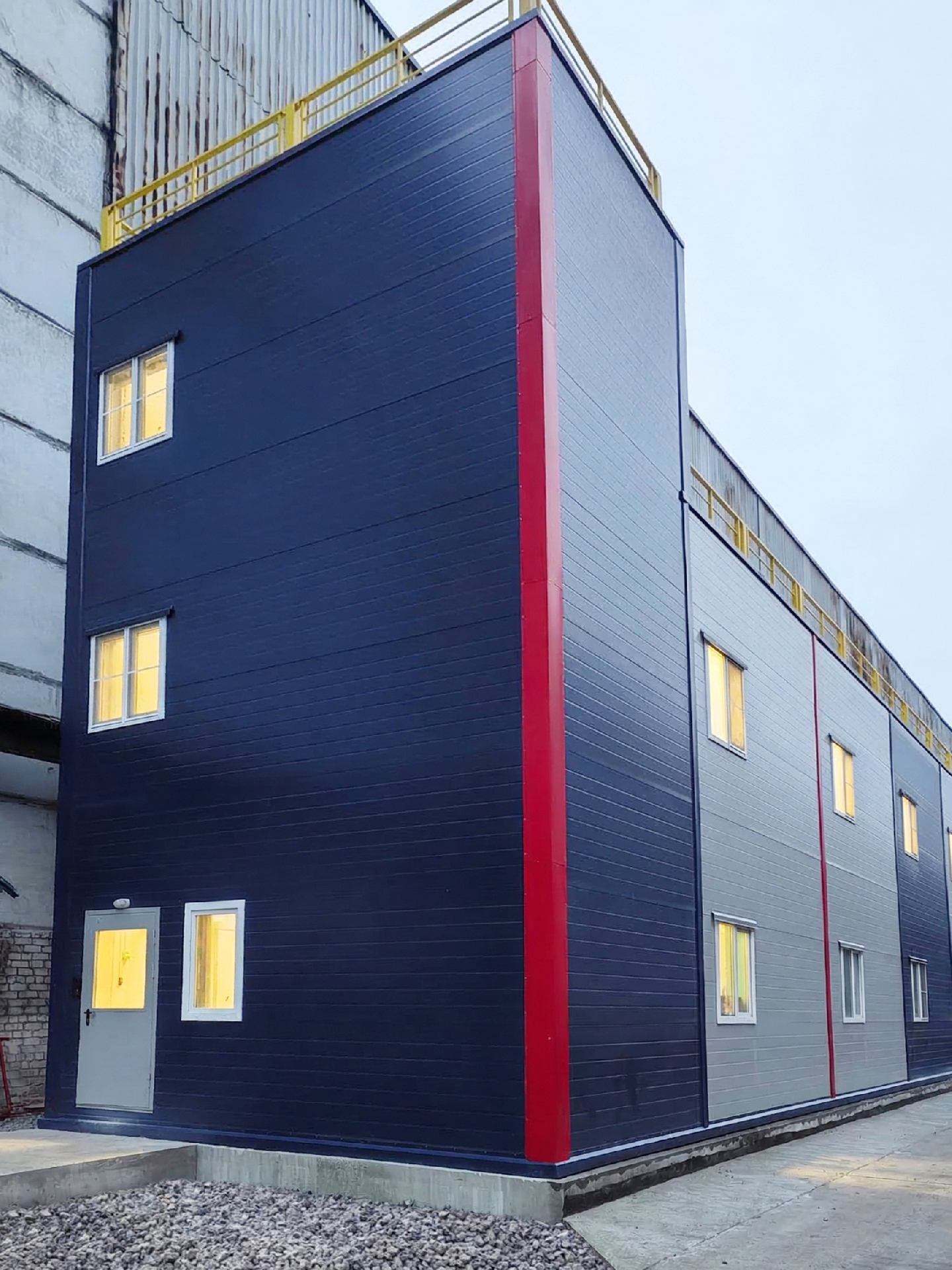

В городе Череповце для одного из ведущих металлургических предприятий был возведён современный административно-бытовой комплекс в 2 этажа, рассчитанный на комфортное размещение 37 сотрудников. Модульное быстровозводимое здание площадью 326,4 м² (габариты 27,20 × 12,02 м) построено по технологии сборных панельных конструкций, что позволило обеспечить высокую скорость и качество работ.

Проект двухэтажного здания АБК реализован в строгом соответствии с корпоративным брендбуком, благодаря чему объект гармонично вписался в существующую застройку предприятия. При проектировании были учтены климатические условия региона: здание адаптировано под 4-й снеговой и 1-й ветровой районы, что гарантирует его надёжность и долговечность.

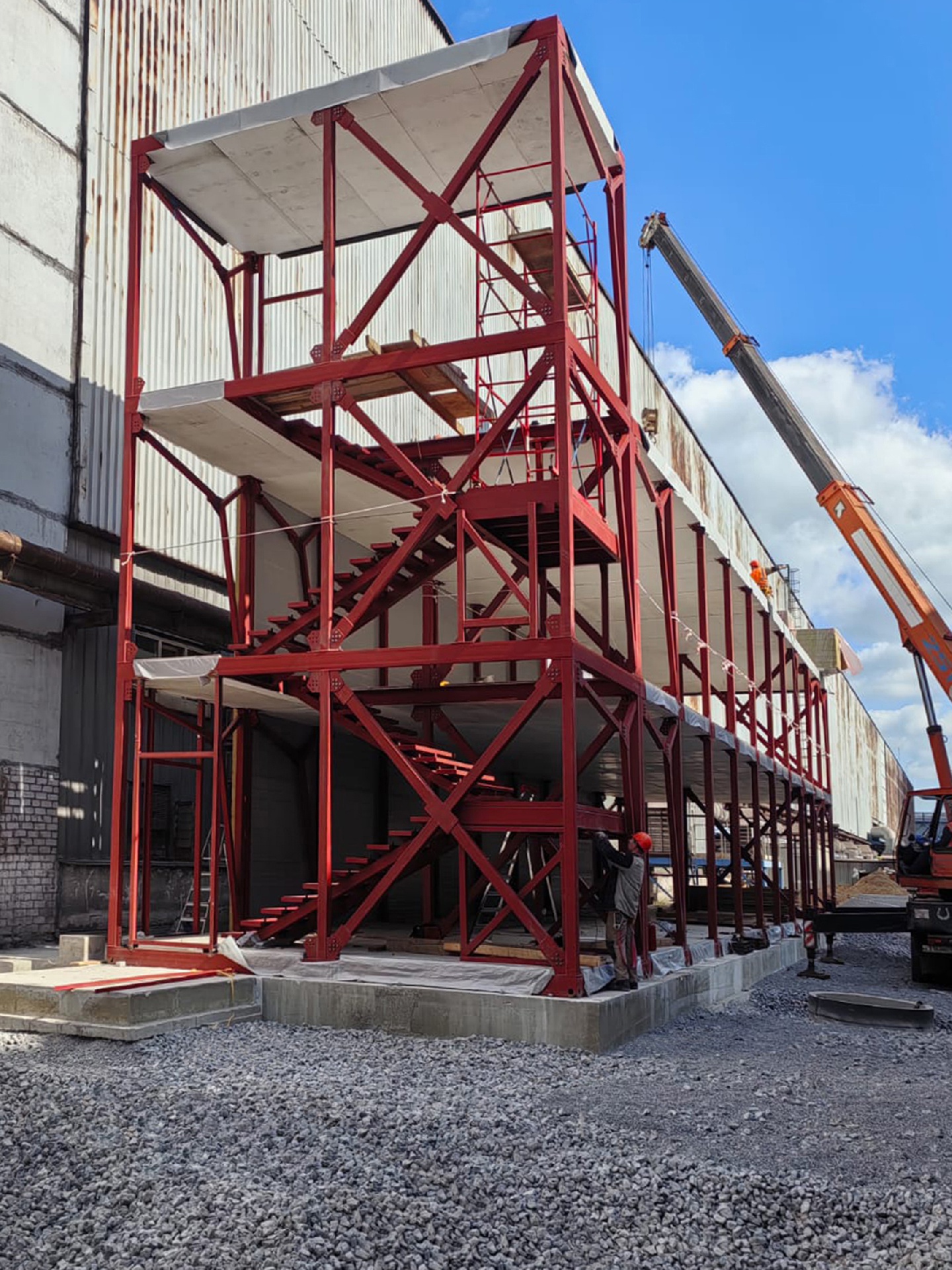

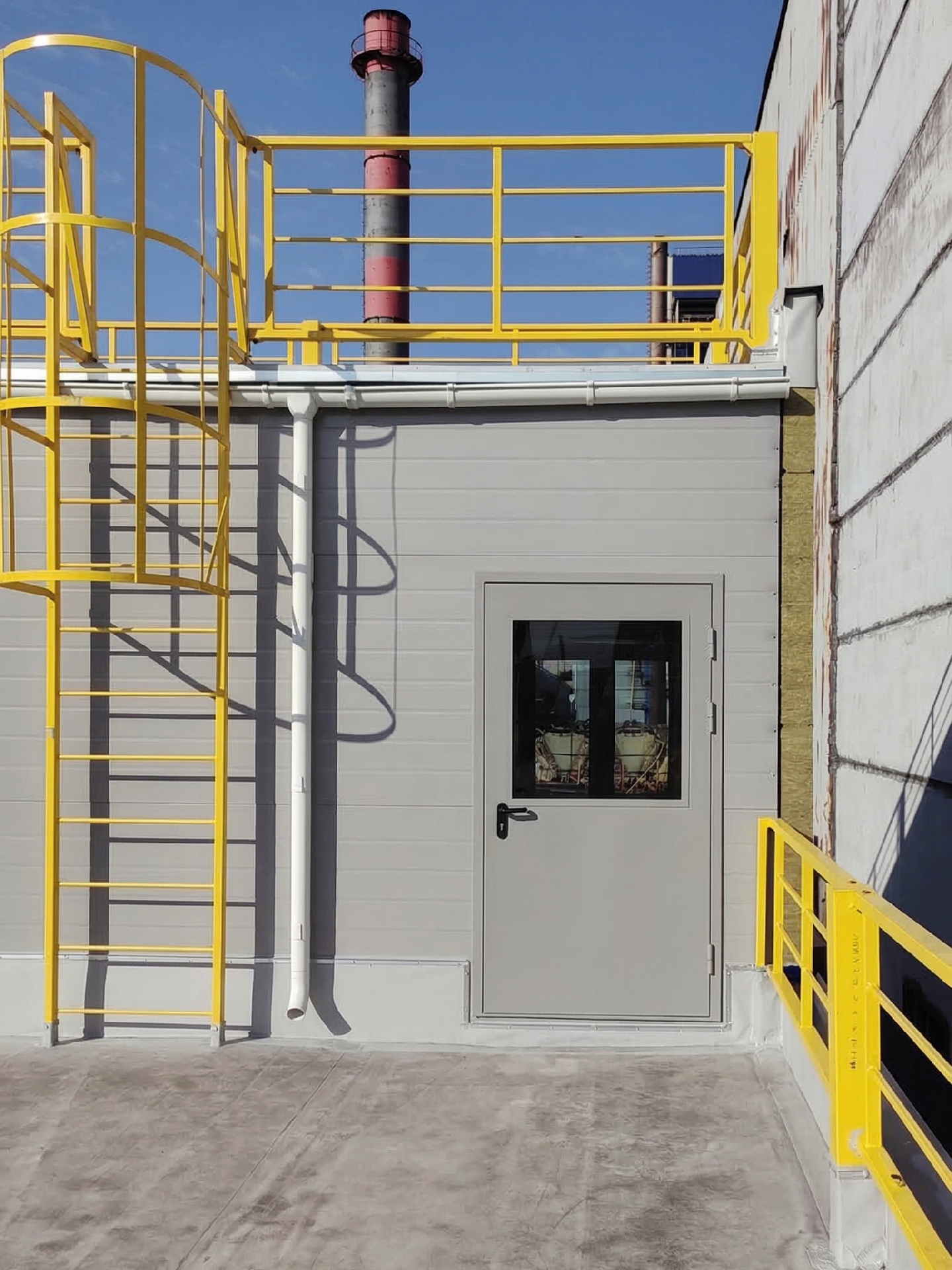

Особое внимание уделялось функциональности: по индивидуальному требованию заказчика была спроектирована эксплуатируемая плоская кровля с организованным выходом. В процессе строительства административно-бытового комплекса  специалисты столкнулись с нетривиальной задачей — организацией доступа тяжёлой строительной техники на площадку, что потребовало дополнительного логистического планирования.

Компания выполнила полный цикл работ «под ключ»: от разработки рабочей документации и изготовления конструкций до их поставки, строительно-монтажных и пусконаладочных работ.

Стоимость комплекса зданий предоставляется по запросу.

Получить консультацию

Характеристики

Отрасли: Добывающая промышленность
Назначение: Административно-бытовые комплексы
Площадь, м²: 326,40
Габариты, м: 27,20х6
Количество человек: 37
Снеговой район: IV
Ветровой район: I
Этаж: 2
Тип здания: Утеплённое
Регион: Вологодская область

Документация

  • Сертификат соответствия на быстровозводимые здания системы «Контур».
  • Экспертное заключение о соответствии государственным санитарно-эпидемиологическим правилам и нормам.

Преимущества

  • Диапазон температур эксплуатации от - 65 до + 45 °С.
  • Легконагруженный фундамент.
  • Монтаж производится в любое время года независимо от климатических условий.

Комплектация

  • панели основания, панели перекрытия, панели покрытия, межэтажные стойки, вертикальные, поперечные и продольные связи, фермы, прогоны, связи, распорки, конструкции холодного чердака
  • кровля - двускатная, с наружным водостоком и снегозадержанием
  • крыльца (3 шт.) - металлические, цвет RAL5013
  • наружная лестница (2 шт.) - металлическая, цвет RAL5013
  • внутренняя лестница (1 шт.) - металлическая, с отделкой керамогранитом
  • отопление автономное, электрическое
  • Отрасли: Добывающая промышленность
  • Назначение: Административно-бытовые комплексы
  • Площадь, м²: 326.4
  • Габариты, м: 27,20х6
  • Количество человек: 37
  • Снеговой район: IV
  • Ветровой район: I
  • Этаж: 2
  • Тип здания: Утеплённое
  • Регион: Вологодская область
ещё характеристики
  • Диапазон температур эксплуатации от - 65 до + 45 °С.
  • Легконагруженный фундамент.
  • Монтаж производится в любое время года независимо от климатических условий.
  • Высокая точность изготовления элементов здания.
  • Высота внутри помещений здания до 3 м.
  • Минимальные сроки изготовления комплекта здания.
  • Оптимальная стоимость квадратного метра здания.
  • Минимальные затраты на доставку зданий вследствие компактности упаковки «транспак».
  • Высокая степень заводской готовности.
  • Срок эксплуатации — не менее 25 лет.
  • Строительство до 4-х этажей — оптимальное решение при ограниченных площадях застройки.
ещё преимущества
    • Сертификат соответствия на быстровозводимые здания системы «Контур».
    • Экспертное заключение о соответствии государственным санитарно-эпидемиологическим правилам и нормам.
  • панели основания, панели перекрытия, панели покрытия, межэтажные стойки, вертикальные, поперечные и продольные связи, фермы, прогоны, связи, распорки, конструкции холодного чердака
  • кровля - двускатная, с наружным водостоком и снегозадержанием
  • крыльца (3 шт.) - металлические, цвет RAL5013
  • наружная лестница (2 шт.) - металлическая, цвет RAL5013
  • внутренняя лестница (1 шт.) - металлическая, с отделкой керамогранитом
  • отопление автономное, электрическое
  • вентиляция - приточно-вытяжная общеобменная
  • пожарная сигнализация
  • внутренние перегородки
  • окна, двери
  • наружная обшивка выполнена из сэндвич-панелей с минераловатным утеплителем, толщиной 200 мм.
ещё в комплектации

Планировочные решения

Здание в 3 этажа общей площадью 326,40 м2
  • 1.Тамбур
  • 2.Помещение энергетиков 8 человек (1 ИТР постоянно)
  • 3.Помещение дежурного персонала 5 человек (слесари, электрики)
  • 4.Помещение персонала 9 человек (упаковщики, стропальщики)
  • 5.Помещение персонала ИТП (См. мастер, Ст. бригадир)
  • 6.Помещение уборочного инвентаря
  • 7.Санузел
  • 8.Коридор
  • 9.Лестничная клетка
раковина раковина 1 шт.
унитаз унитаз 1 шт.
ванна моечная с видуаром ванна моечная с видуаром 1 шт.
конвектор отопления конвектор отопления 26 шт.
тепловая завеса тепловая завеса 1 шт.
водонагреватель накопительный 15 л водонагреватель накопительный 15 л 1 шт.
  • 1.Лестничная клетка
  • 2.Коридор
  • 3.Помещение персонала 2 чел. (ИТР)
  • 4.Помещение персонала 3 чел. (ИТР)
  • 5.Помещение персонала 2 чел. (ИТР)
  • 6.Помещение персонала 1 чел. (ИТР)
  • 7.Помещение персонала 2 чел. (ИТР)
  • 8.Помещение персонала 2 чел. (ИТР)
раковина раковина 1 шт.
унитаз унитаз 1 шт.
ванна моечная с видуаром ванна моечная с видуаром 1 шт.
конвектор отопления конвектор отопления 26 шт.
тепловая завеса тепловая завеса 1 шт.
водонагреватель накопительный 15 л водонагреватель накопительный 15 л 1 шт.
  • 1.Лестничная клетка
раковина раковина 1 шт.
унитаз унитаз 1 шт.
ванна моечная с видуаром ванна моечная с видуаром 1 шт.
конвектор отопления конвектор отопления 26 шт.
тепловая завеса тепловая завеса 1 шт.
водонагреватель накопительный 15 л водонагреватель накопительный 15 л 1 шт.

Планировочные решения

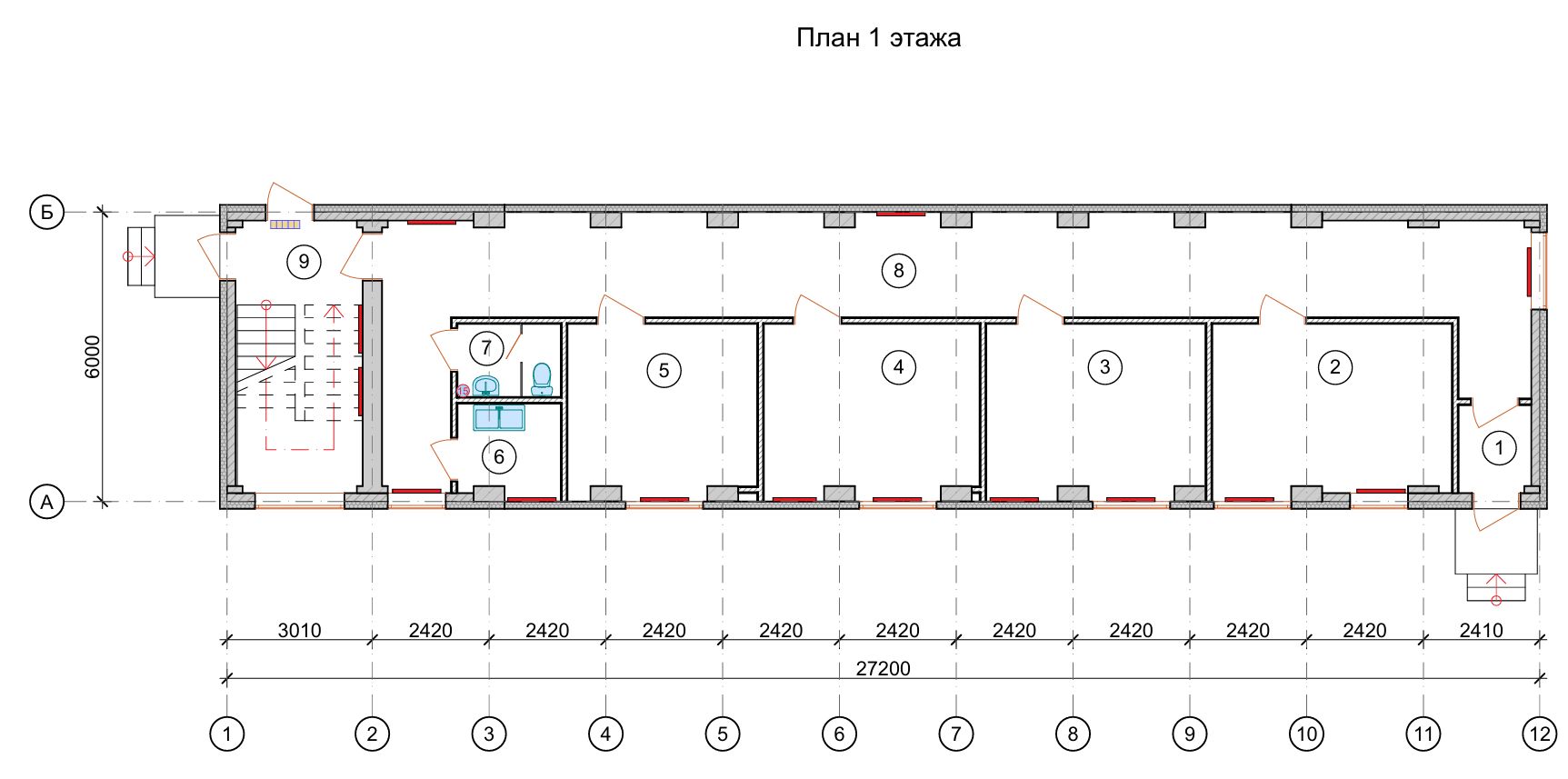

Экспликация помещений 1 этаж
  1. Тамбур
  2. Помещение энергетиков 8 человек (1 ИТР постоянно)
  3. Помещение дежурного персонала 5 человек (слесари, электрики)
  4. Помещение персонала 9 человек (упаковщики, стропальщики)
  5. Помещение персонала ИТП (См. мастер, Ст. бригадир)
  6. Помещение уборочного инвентаря
  7. Санузел
  8. Коридор
  9. Лестничная клетка

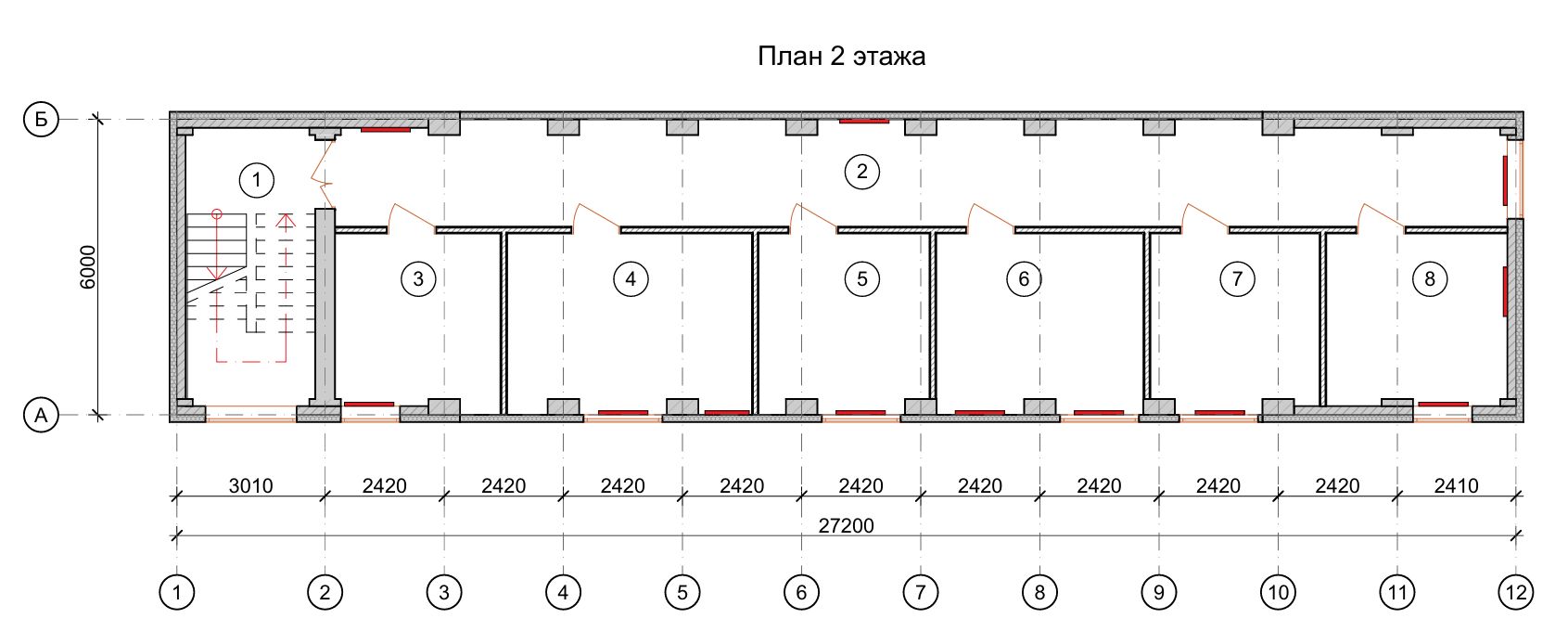

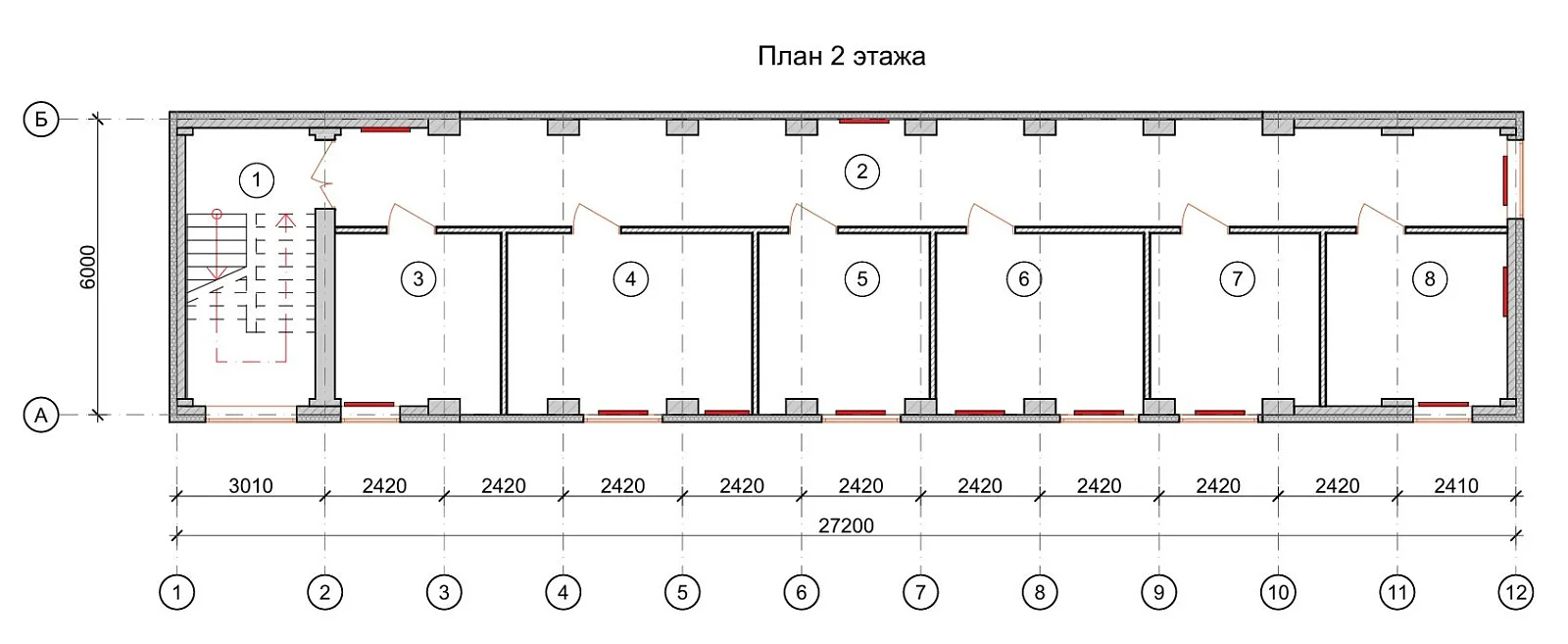

Экспликация помещений 2 этаж
  1. Лестничная клетка
  2. Коридор
  3. Помещение персонала 2 чел. (ИТР)
  4. Помещение персонала 3 чел. (ИТР)
  5. Помещение персонала 2 чел. (ИТР)
  6. Помещение персонала 1 чел. (ИТР)
  7. Помещение персонала 2 чел. (ИТР)
  8. Помещение персонала 2 чел. (ИТР)

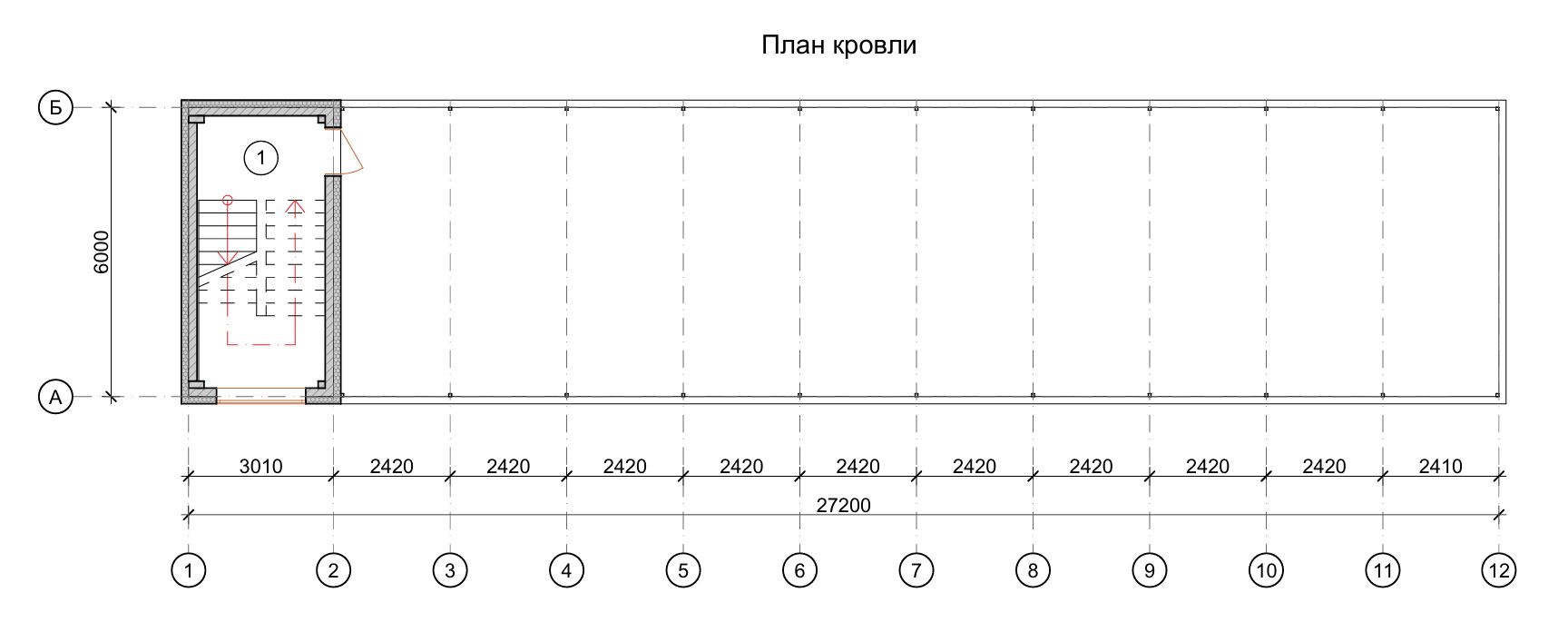

Экспликация помещений плана кровли
  1. Лестничная клетка
Экспликация оборудования здания
раковина раковина 1 шт. унитаз унитаз 1 шт.
ванна моечная с видуаром ванна моечная с видуаром 1 шт. конвектор отопления конвектор отопления 26 шт.
тепловая завеса тепловая завеса 1 шт. водонагреватель накопительный 15 л водонагреватель накопительный 15 л 1 шт.
