Модульное здание «АБК в 2 этажа»

Здесь представлены реализованные проекты нашего завода быстровозводимых модульных зданий на основе сборных панельных конструкций (СПК), блок-контейнеров и вагон-домов. Изготовим сблокированные или отдельностоящие модульные здания в максимальной заводской готовности согласно проектной документации и пожеланиям Заказчика.

Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2
Модульное здание «АБК в 2 этажа» площадью 1133.72 м2

Модульное здание «АБК в 2 этажа»

  • Площадь, м² 1 133,72
  • Габариты, м 12,02х47,16
  • Этаж 2

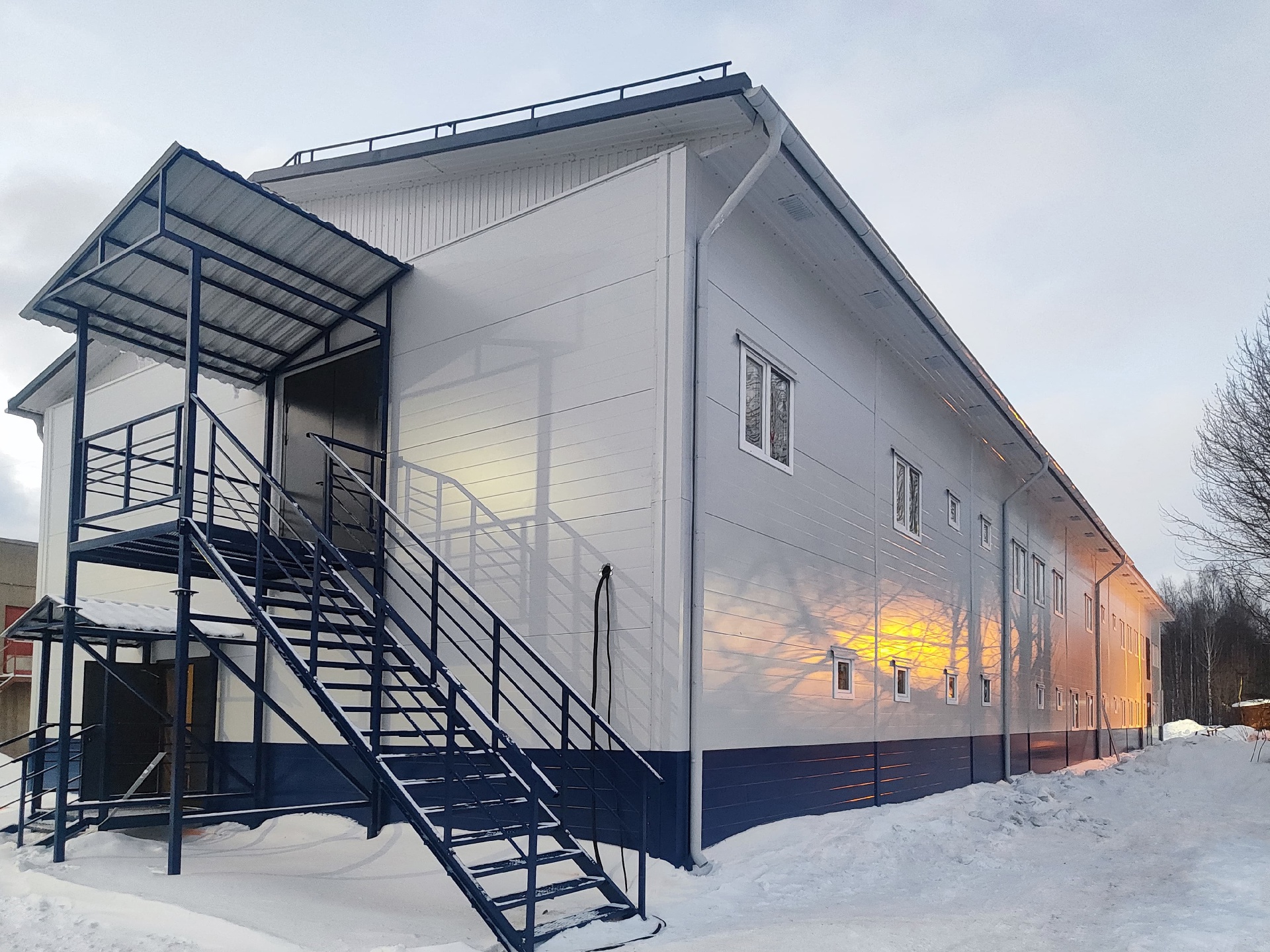

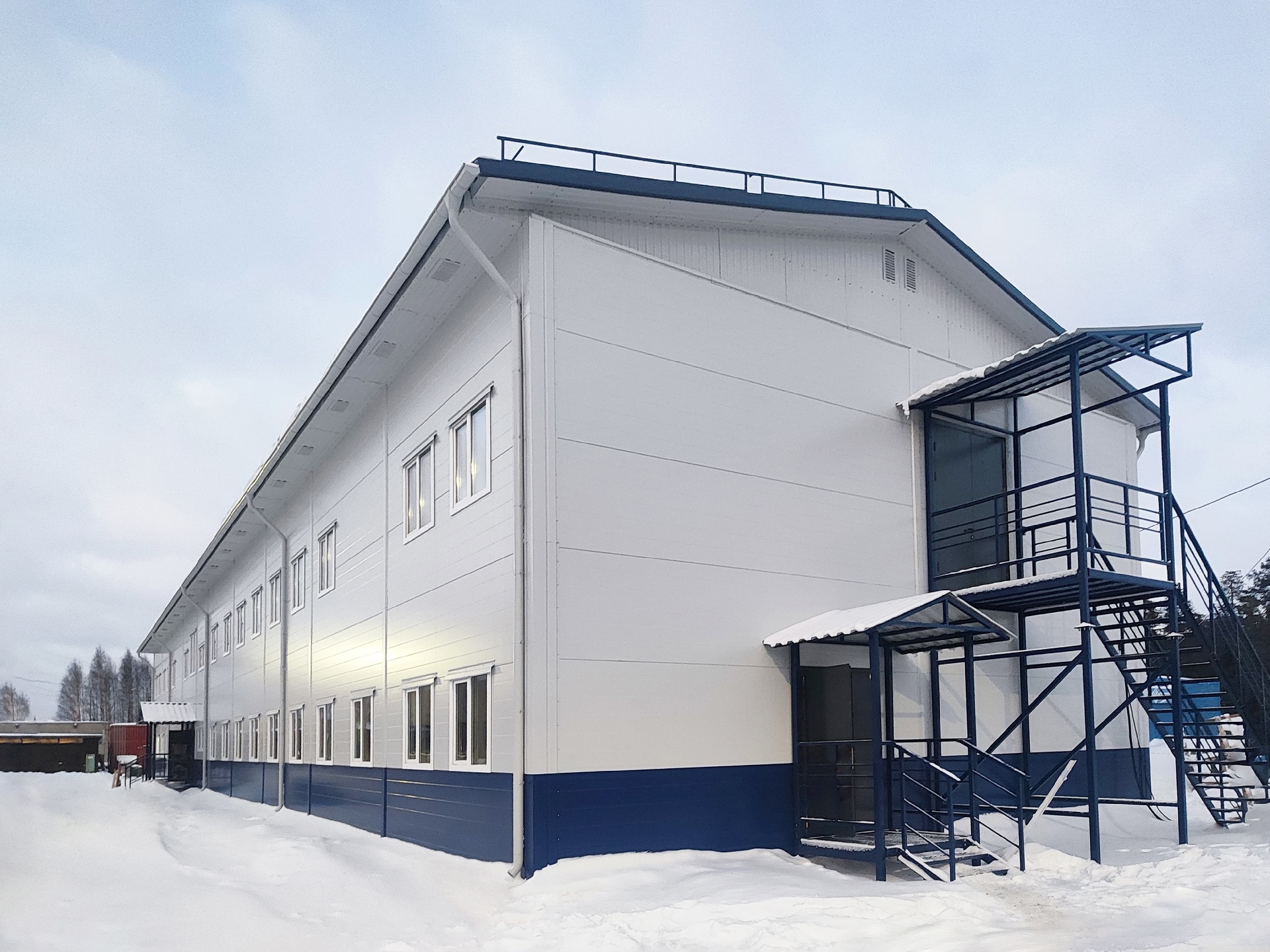

Быстровозводимый модульный административно-бытовой комплекс в 2 этажа из СПК построен в Республике Карелия для компании по производству железнорудных окатышей. В состав утепленного АБК габаритами 12,02 х 47,16 м и площадью 1 133,72 м² входят офис для сотрудников и раздевалка с душевыми.

В рамках реализации проекта были выполнены комплексные работы по устройству наружных инженерных сетей. Были проложены:

- система хозяйственно-питьевого водоснабжения;
- бытовая канализация для отвода стоков;
- ливнёвая канализация для сбора и отведения дождевых и талых вод.

В качестве фундамента для здания была выполнена монолитная железобетонная плита.

Специалистами Компании полностью реализованы работы “под ключ”: разработка РД, проектирование модульного АБК, изготовление и поставка комплекта конструкций из СПК, строительно-монтажные и пусконаладочные работы.

Стоимость комплекса зданий предоставляется по запросу.

Получить консультацию
Страницу:  Распечатать  Распечатать    Поделиться  Поделиться

Характеристики

Отрасли: Промышленные предприятия
Назначение: Административно-бытовые комплексы
Площадь, м²: 1 133,72
Габариты, м: 12,02х47,16
Снеговой район: V
Ветровой район: IV
Этаж: 2
Тип здания: Утеплённое
Регион: Республика Карелия

Документация

  • Сертификат соответствия на быстровозводимые здания системы «Контур».
  • Экспертное заключение о соответствии государственным санитарно-эпидемиологическим правилам и нормам.

Преимущества

  • Диапазон температур эксплуатации от - 65 до + 45 °С.
  • Легконагруженный фундамент.
  • Монтаж производится в любое время года независимо от климатических условий.

Комплектация

  • панели основания, панели перекрытия, панели покрытия, межэтажные стойки, вертикальные, поперечные и продольные связи, фермы, прогоны, связи, распорки, конструкции холодного чердака

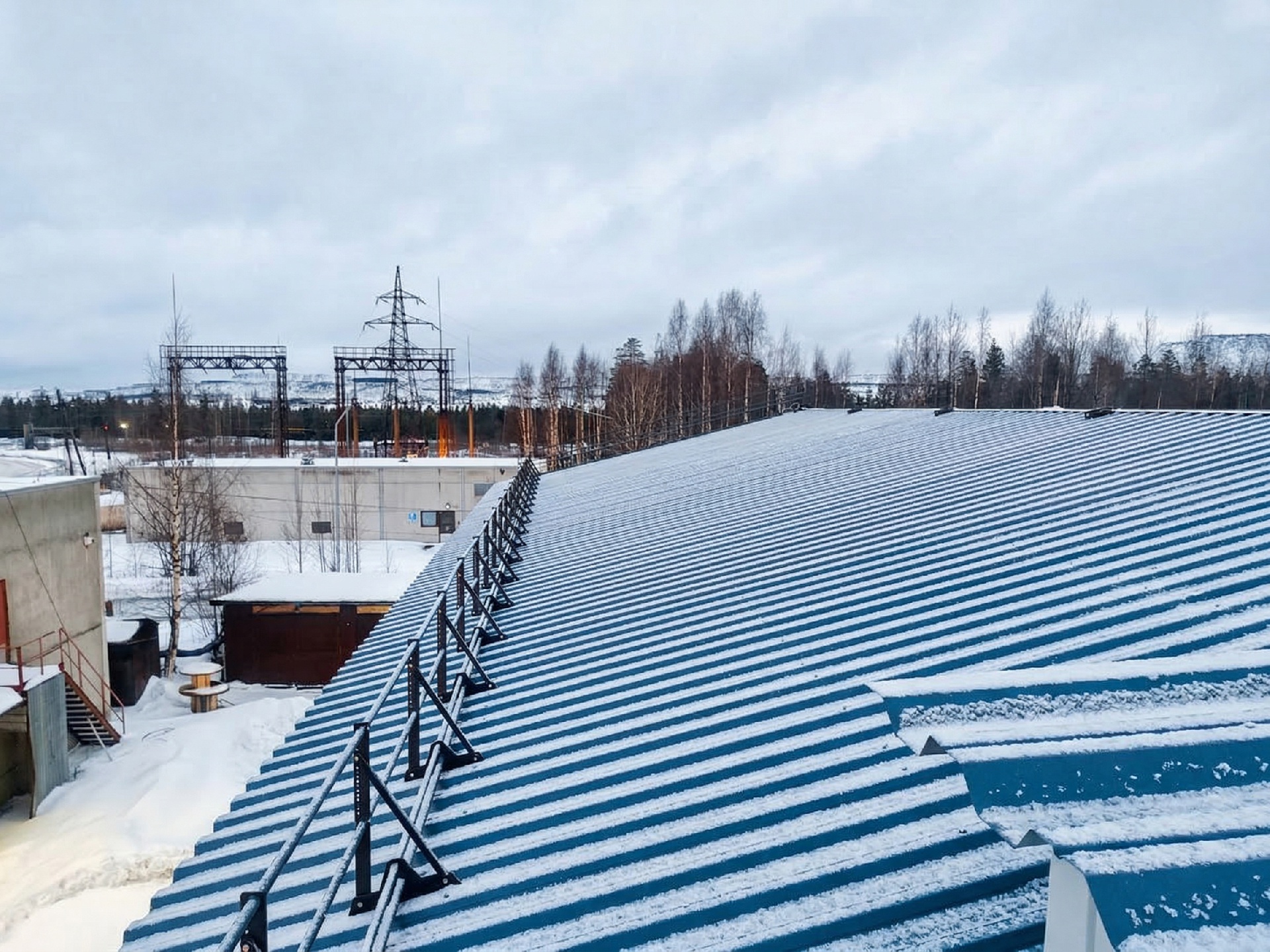

  • кровля - двускатная, с наружным водостоком и снегозадержанием
  • крыльца (3 шт.) - металлические, цвет RAL5013
  • наружная лестница (2 шт.) - металлическая, цвет RAL5013
  • внутренняя лестница (1 шт.) - металлическая, с отделкой керамогранитом
  • автономное электрическое отопление
  • Отрасли: Промышленные предприятия
  • Назначение: Административно-бытовые комплексы
  • Площадь, м²: 1133.72
  • Габариты, м: 12,02х47,16
  • Снеговой район: V
  • Ветровой район: IV
  • Этаж: 2
  • Тип здания: Утеплённое
  • Регион: Республика Карелия
ещё характеристики
  • Диапазон температур эксплуатации от - 65 до + 45 °С.
  • Легконагруженный фундамент.
  • Монтаж производится в любое время года независимо от климатических условий.
  • Высокая точность изготовления элементов здания.
  • Высота внутри помещений здания до 3 м.
  • Минимальные сроки изготовления комплекта здания.
  • Оптимальная стоимость квадратного метра здания.
  • Минимальные затраты на доставку зданий вследствие компактности упаковки «транспак».
  • Высокая степень заводской готовности.
  • Срок эксплуатации — не менее 25 лет.
  • Строительство до 4-х этажей — оптимальное решение при ограниченных площадях застройки.
ещё преимущества
    • Сертификат соответствия на быстровозводимые здания системы «Контур».
    • Экспертное заключение о соответствии государственным санитарно-эпидемиологическим правилам и нормам.
  • панели основания, панели перекрытия, панели покрытия, межэтажные стойки, вертикальные, поперечные и продольные связи, фермы, прогоны, связи, распорки, конструкции холодного чердака
  • кровля - двускатная, с наружным водостоком и снегозадержанием
  • крыльца (3 шт.) - металлические, цвет RAL5013
  • наружная лестница (2 шт.) - металлическая, цвет RAL5013
  • внутренняя лестница (1 шт.) - металлическая, с отделкой керамогранитом
  • автономное электрическое отопление

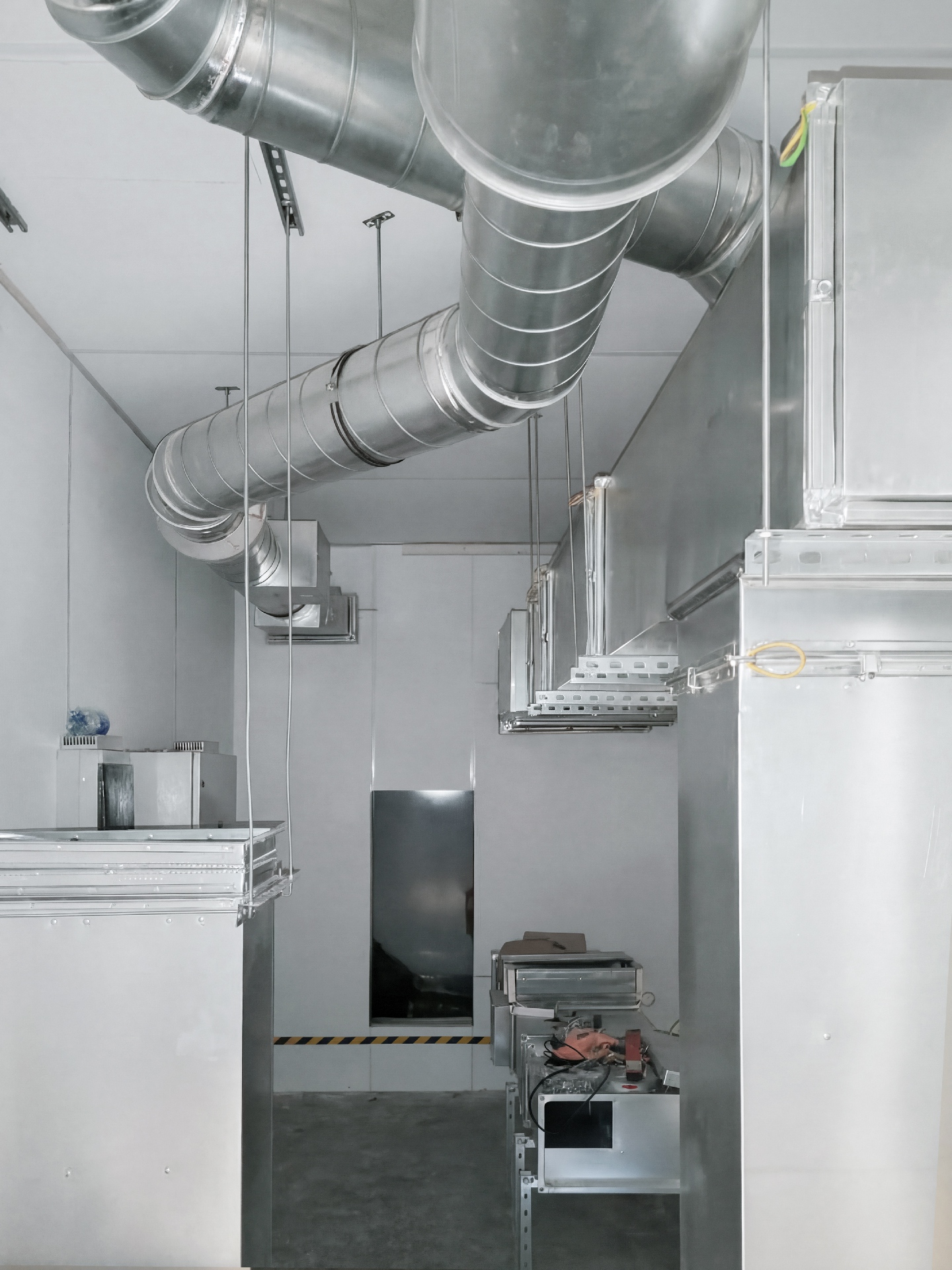

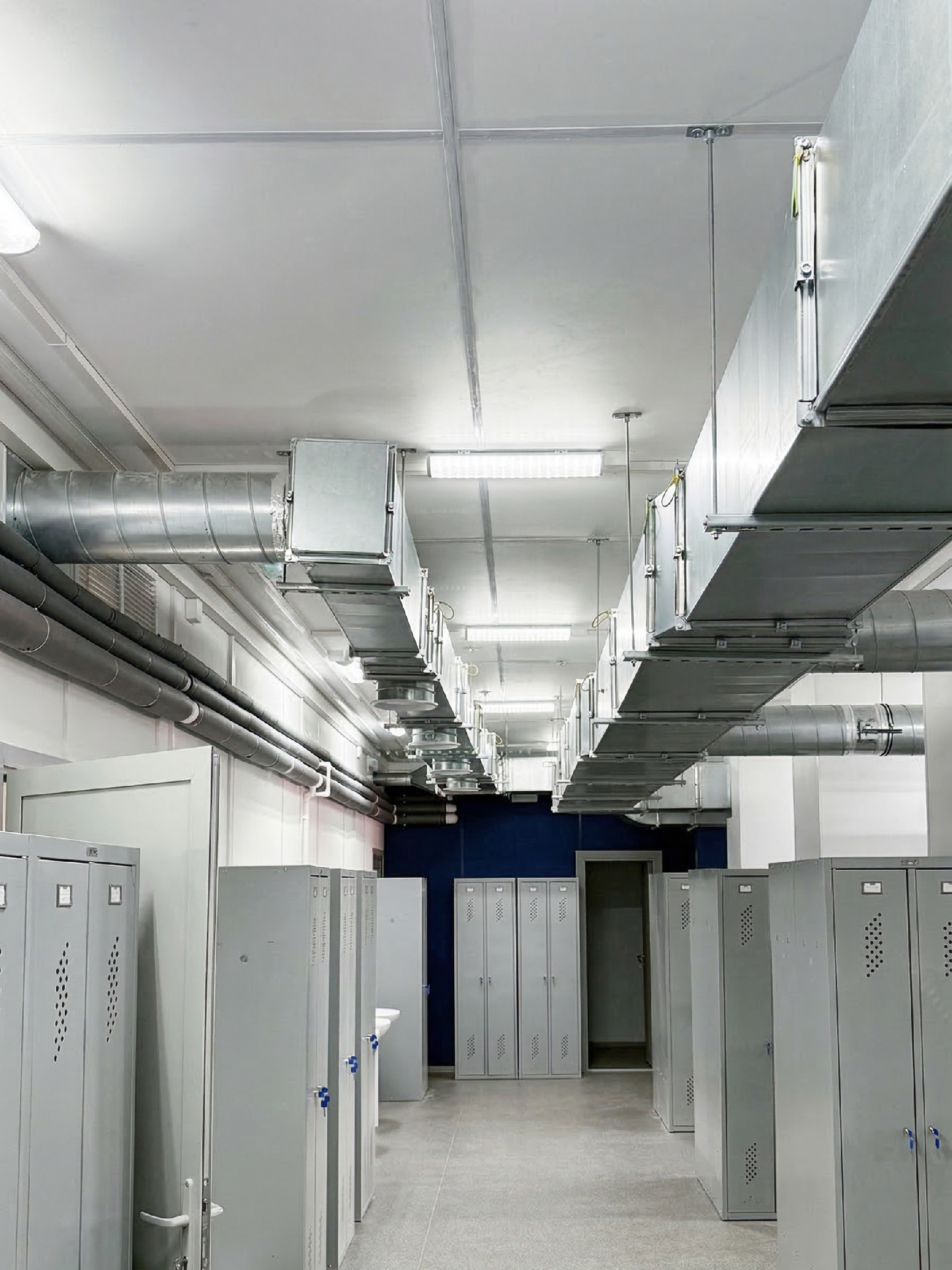

  • вентиляция - приточно-вытяжная общеобменная
  • пожарная сигнализация
  • перегородки внутренние
  • двери, окна
  • наружная обшивка выполнена из сэндвич-панелей с минераловатным утеплителем, толщиной 200 мм.
ещё в комплектации

Планировочные решения

Здание в 2 этажа общей площадью 1 133,72 м2

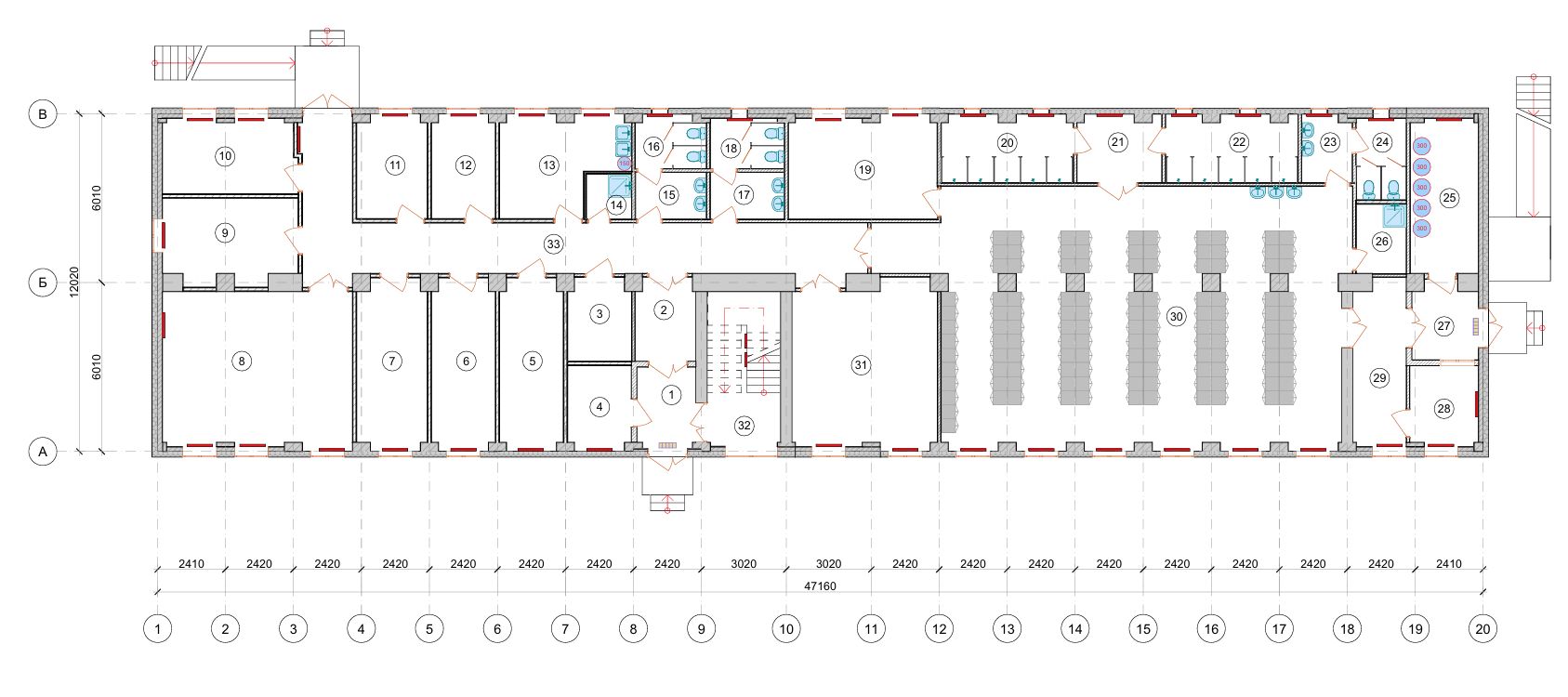

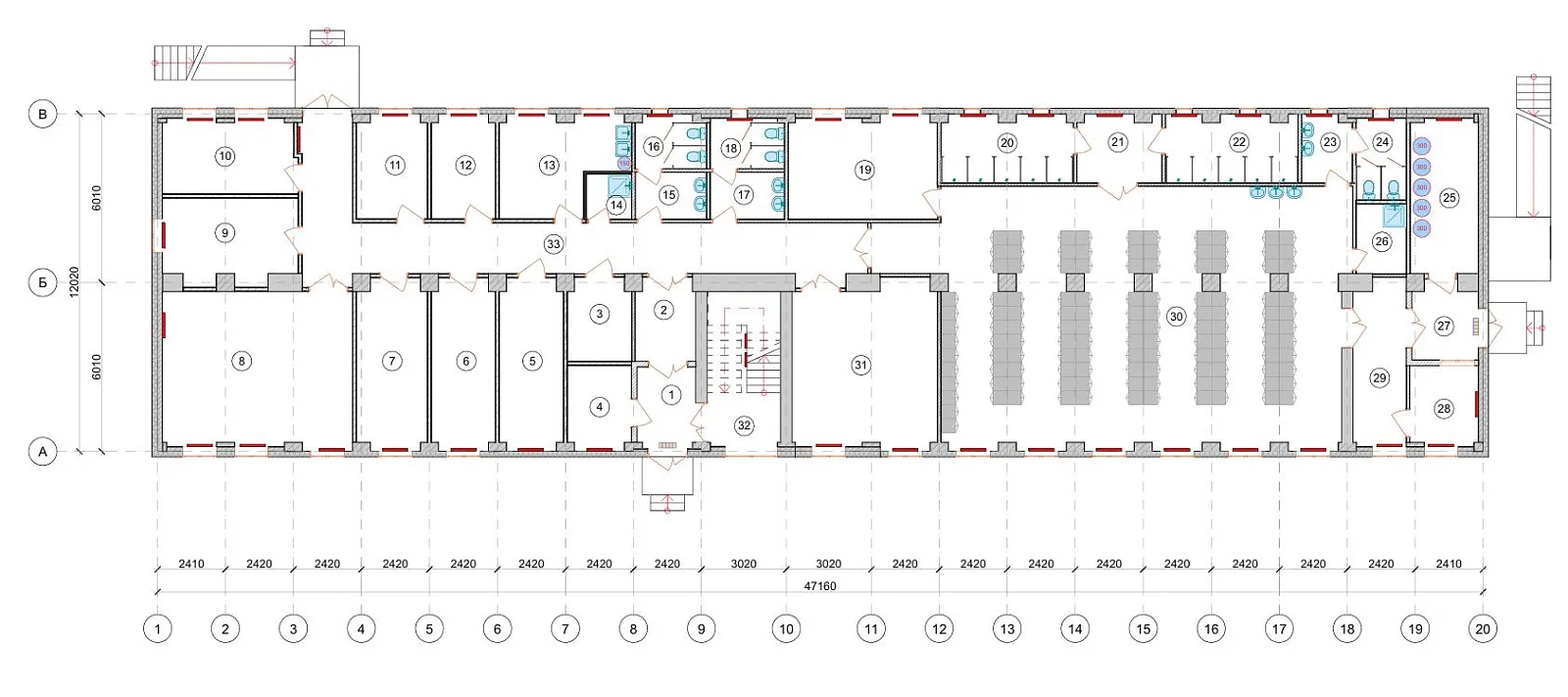

Модульное здание «АБК в 2 этажа», планировка, 1 этаж

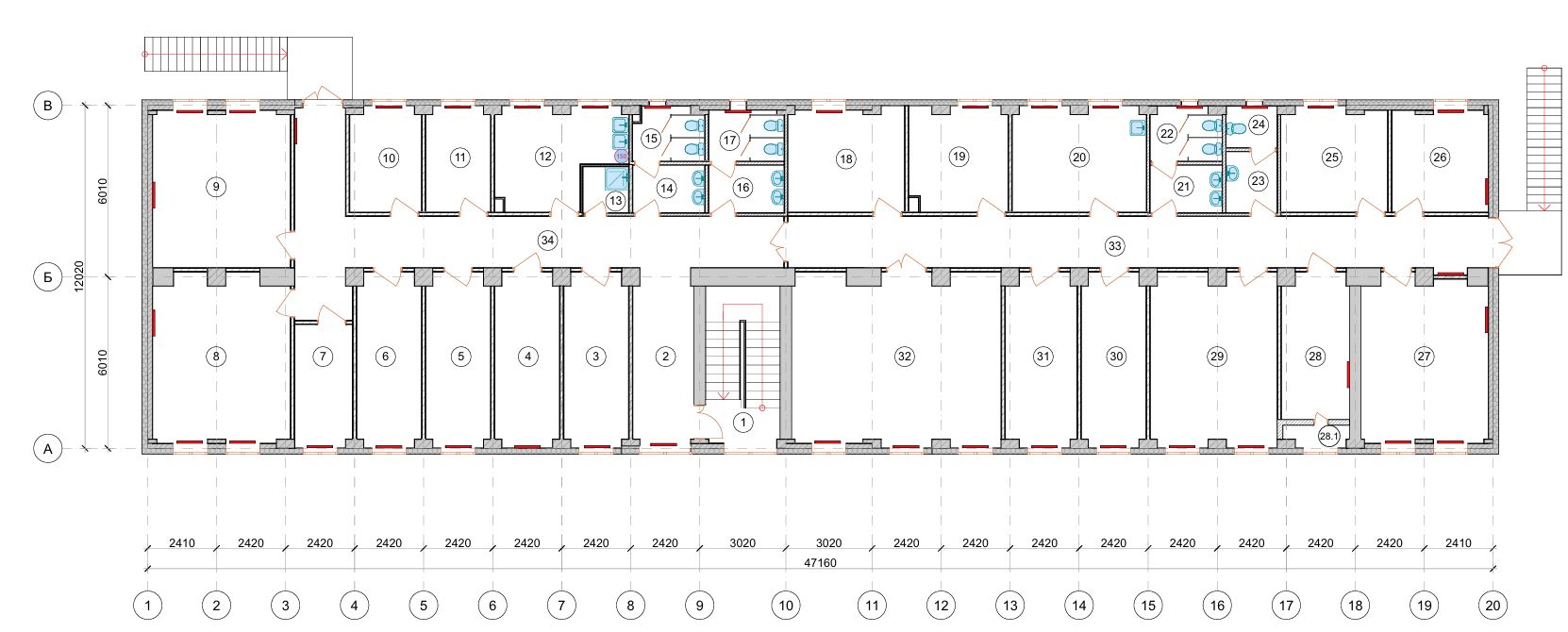

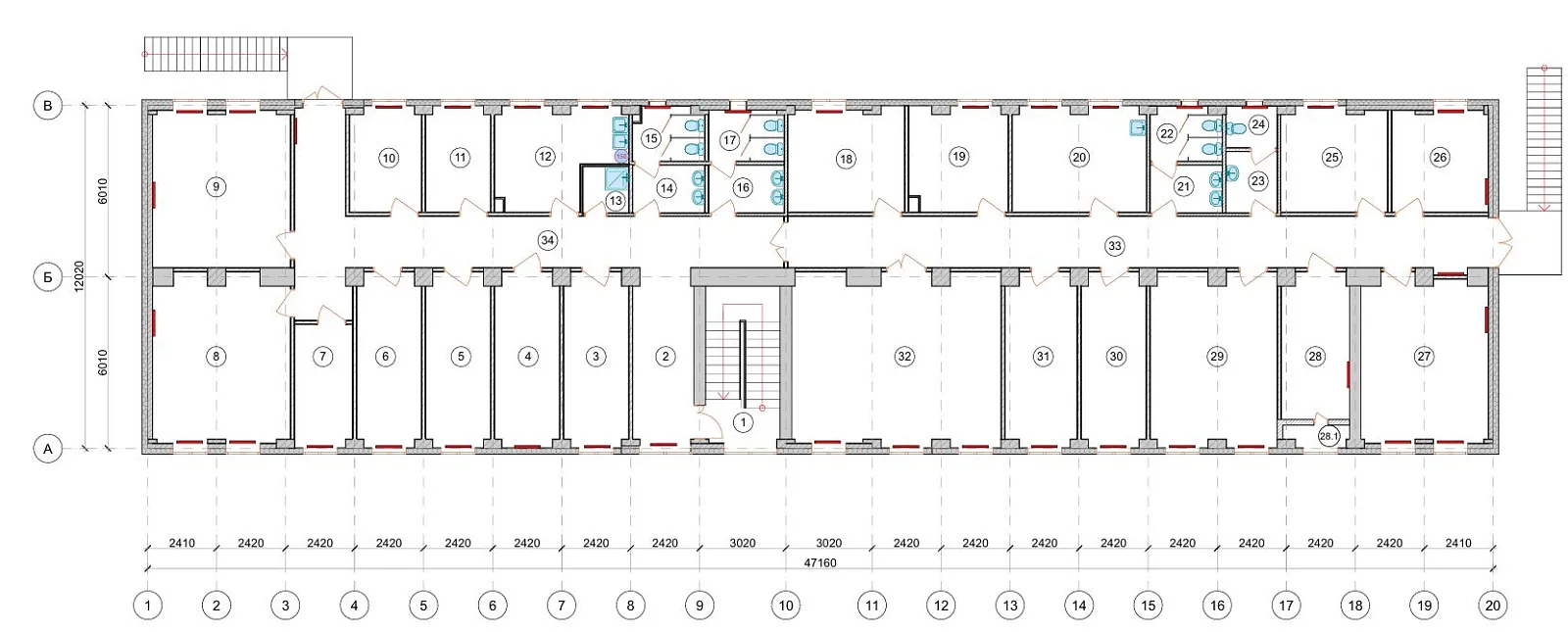

Модульное здание «АБК в 2 этажа», планировка, 2 этаж
  • 1.Вестибюль
  • 2.Тамбур
  • 3.Техническое помещение
  • 4.Электрощитовая
  • 5.Венткамера
  • 6.Рабочий кабинет
  • 7.Рабочий кабинет
  • 8.Нарядная
  • 9.Рабочий кабинет
  • 10.Рабочий кабинет
  • 11.Рабочий кабинет
  • 12.Рабочий кабинет
  • 13.Комната приема пищи
  • 14.Помещение уборочного инвентаря
  • 15.Умывальная
  • 16.Санузел
  • 17.Умывальная
  • 18.Санузел
  • 19.Сушильная
  • 20.Душевая
  • 21.Преддушевая
  • 22.Душевая
  • 23.Умывальная
  • 24.Санузел
  • 25.Бойлерная
  • 26.Помещение уборочного инвентаря
  • 27.Тамбур
  • 28.Помещение вахтера
  • 29.Вестибюль
  • 30.Гардероб
  • 31.Нарядная
  • 32.Лестничная клетка
  • 33.Коридор
раковина раковина 16 шт.
унитаз унитаз 13 шт.
ванна моечная ванна моечная "ВМ 1/530" 5 шт.
душевой поддон (800х800 мм) душевой поддон (800х800 мм) 3 шт.
шкаф индивидуальный шкаф индивидуальный "ШРК-21" 120 шт.
сантехнические перегородки (туалетные) сантехнические перегородки (туалетные) 6 к-ов
сантехнические перегородки (душевые) сантехнические перегородки (душевые) 2 к-та
душевая стойка душевая стойка 10 шт.
водонагреватель накопительный 50 л водонагреватель накопительный 50 л 2 шт.
водонагреватель накопительный напольный 300 л водонагреватель накопительный напольный 300 л 5 шт.
тепловая завеса тепловая завеса 2 шт.
конвектор отопления конвектор отопления 77 шт.
настенный смеситель с лейкой настенный смеситель с лейкой 3 шт.
  • 1.Лестничная клетка
  • 2.Световой холл
  • 3.Рабочий кабинет
  • 4.Венткамера
  • 5.Рабочий кабинет
  • 6.Рабочий кабинет
  • 7.Рабочий кабинет
  • 8.Кабинет руководителя
  • 9.Рабочий кабинет
  • 10.Рабочий кабинет
  • 11.Рабочий кабинет
  • 12.Комната приема пищи
  • 13.Помещение уборочного инвентаря
  • 14.Умывальная
  • 15.Санузел
  • 16.Умывальная
  • 17.Санузел
  • 18.Кабинет
  • 19.Кабинет
  • 20.Комната приема пищи
  • 21.Умывальная
  • 22.Санузел
  • 23.Умывальная
  • 24.Санузел
  • 25.Кабинет
  • 26.Кабинет
  • 27.Кабинет
  • 28.Венткамера
  • 29.Форкамера
  • 30.Кабинет
  • 31.Кабинет
  • 32.Кабинет
  • 33.Зал совещаний
  • 34.Коридор
  • 35.Коридор
раковина раковина 16 шт.
унитаз унитаз 13 шт.
ванна моечная ванна моечная "ВМ 1/530" 5 шт.
душевой поддон (800х800 мм) душевой поддон (800х800 мм) 3 шт.
шкаф индивидуальный шкаф индивидуальный "ШРК-21" 120 шт.
сантехнические перегородки (туалетные) сантехнические перегородки (туалетные) 6 к-ов
сантехнические перегородки (душевые) сантехнические перегородки (душевые) 2 к-та
душевая стойка душевая стойка 10 шт.
водонагреватель накопительный 50 л водонагреватель накопительный 50 л 2 шт.
водонагреватель накопительный напольный 300 л водонагреватель накопительный напольный 300 л 5 шт.
тепловая завеса тепловая завеса 2 шт.
конвектор отопления конвектор отопления 77 шт.
настенный смеситель с лейкой настенный смеситель с лейкой 3 шт.

Планировочные решения

Модульное здание «АБК в 2 этажа», планировка, 1 этаж
Модульное здание «АБК в 2 этажа», планировка, 2 этаж
Экспликация помещений 1 этаж
  1. Вестибюль
  2. Тамбур
  3. Техническое помещение
  4. Электрощитовая
  5. Венткамера
  6. Рабочий кабинет
  7. Рабочий кабинет
  8. Нарядная
  9. Рабочий кабинет
  10. Рабочий кабинет
  11. Рабочий кабинет
  12. Рабочий кабинет
  13. Комната приема пищи
  14. Помещение уборочного инвентаря
  15. Умывальная
  16. Санузел
  17. Умывальная
  18. Санузел
  19. Сушильная
  20. Душевая
  21. Преддушевая
  22. Душевая
  23. Умывальная
  24. Санузел
  25. Бойлерная
  26. Помещение уборочного инвентаря
  27. Тамбур
  28. Помещение вахтера
  29. Вестибюль
  30. Гардероб
  31. Нарядная
  32. Лестничная клетка
  33. Коридор
Экспликация помещений 2 этаж
  1. Лестничная клетка
  2. Световой холл
  3. Рабочий кабинет
  4. Венткамера
  5. Рабочий кабинет
  6. Рабочий кабинет
  7. Рабочий кабинет
  8. Кабинет руководителя
  9. Рабочий кабинет
  10. Рабочий кабинет
  11. Рабочий кабинет
  12. Комната приема пищи
  13. Помещение уборочного инвентаря
  14. Умывальная
  15. Санузел
  16. Умывальная
  17. Санузел
  18. Кабинет
  19. Кабинет
  20. Комната приема пищи
  21. Умывальная
  22. Санузел
  23. Умывальная
  24. Санузел
  25. Кабинет
  26. Кабинет
  27. Кабинет
  28. Венткамера
  29. Форкамера
  30. Кабинет
  31. Кабинет
  32. Кабинет
  33. Зал совещаний
  34. Коридор
  35. Коридор
Экспликация оборудования здания
раковина раковина 16 шт. унитаз унитаз 13 шт.
ванна моечная ванна моечная "ВМ 1/530" 5 шт. душевой поддон (800х800 мм) душевой поддон (800х800 мм) 3 шт.
шкаф индивидуальный шкаф индивидуальный "ШРК-21" 120 шт. сантехнические перегородки (туалетные) сантехнические перегородки (туалетные) 6 к-ов
сантехнические перегородки (душевые) сантехнические перегородки (душевые) 2 к-та душевая стойка душевая стойка 10 шт.
водонагреватель накопительный 50 л водонагреватель накопительный 50 л 2 шт. водонагреватель накопительный напольный 300 л водонагреватель накопительный напольный 300 л 5 шт.
тепловая завеса тепловая завеса 2 шт. конвектор отопления конвектор отопления 77 шт.
настенный смеситель с лейкой настенный смеситель с лейкой 3 шт.
