Модульное здание «Столовая на 48 посадочных мест с овощехранилищем»

Здесь представлены реализованные проекты нашего завода быстровозводимых модульных зданий на основе сборных панельных конструкций (СПК), блок-контейнеров и вагон-домов. Изготовим сблокированные или отдельностоящие модульные здания в максимальной заводской готовности согласно проектной документации и пожеланиям Заказчика.

Модульное здание «Столовая на 48 посадочных мест с овощехранилищем»

  • Площадь, м² 1 016,77
  • Габариты, м 42,26х24,06
  • Количество человек 48
  • Этаж 1

Быстровозводимая столовая на 48 посадочных мест с овощехранилищем площадью 1 016,77 м² возведена из сборных панельных конструкций в Чукотском автономном округе для золотодобывающего предприятия. Объект габаритами 42,26 х 24,06 м помимо овощехранилища и столовой предусматривает пристройку в виде теплицы для выращивания своих овощей. Проект адаптирован под условия эксплуатации 5-го снегового и 7-го ветрового районов. Наружная обшивка столовой выполнена из сэндвич-панелей с толщиной утеплителя  250 мм.

Конструкция теплицы состоит из металлокаркаса на болтовых соединениях. Остекление выполнено ригельным методом по металлическому каркасу с использованием системы АЛ KRF50 KRAUSS.

Компанией выполнена разработка РД и производство всего комплекта здания. Заказчиком самостоятельно организована доставка и монтаж на месте.

Стоимость комплекса зданий предоставляется по запросу.

Получить консультацию

Характеристики

Отрасли: Добывающая промышленность
Назначение: Столовые
Площадь, м²: 1 016,77
Габариты, м: 42,26х24,06
Количество человек: 48
Снеговой район: V
Ветровой район: VII
Этаж: 1
Тип здания: Утеплённое
Регион: ЧАО

Документация

  • Сертификат соответствия на быстровозводимые здания системы «Контур».
  • Экспертное заключение о соответствии государственным санитарно-эпидемиологическим правилам и нормам.

Преимущества

  • Диапазон температур эксплуатации от - 65 до + 45 °С.
  • Легконагруженный фундамент.
  • Монтаж производится в любое время года независимо от климатических условий.

Комплектация

  • панели основания, панели покрытия, межэтажные стойки, вертикальные, поперечные и продольные связи, фермы, прогоны, связи, распорки, конструкции холодного чердака
  • кровля двускатная, с неорганизованным водостоком
  • крыльца (5 шт.) - металлические, цвет RAL5005
  • наружная лестница (1 шт.) - металлическая, цвет RAL5005
  • водяное централизованное отопление
  • вентиляция - приточно-вытяжная общеобменная
  • Отрасли: Добывающая промышленность
  • Назначение: Столовые
  • Площадь, м²: 1016.77
  • Габариты, м: 42,26х24,06
  • Количество человек: 48
  • Снеговой район: V
  • Ветровой район: VII
  • Этаж: 1
  • Тип здания: Утеплённое
  • Регион: ЧАО
ещё характеристики
  • Диапазон температур эксплуатации от - 65 до + 45 °С.
  • Легконагруженный фундамент.
  • Монтаж производится в любое время года независимо от климатических условий.
  • Высокая точность изготовления элементов здания.
  • Высота внутри помещений здания до 3 м.
  • Минимальные сроки изготовления комплекта здания.
  • Оптимальная стоимость квадратного метра здания.
  • Минимальные затраты на доставку зданий вследствие компактности упаковки «транспак».
  • Высокая степень заводской готовности.
  • Срок эксплуатации — не менее 25 лет.
  • Строительство до 4-х этажей — оптимальное решение при ограниченных площадях застройки.
ещё преимущества
    • Сертификат соответствия на быстровозводимые здания системы «Контур».
    • Экспертное заключение о соответствии государственным санитарно-эпидемиологическим правилам и нормам.
  • панели основания, панели покрытия, межэтажные стойки, вертикальные, поперечные и продольные связи, фермы, прогоны, связи, распорки, конструкции холодного чердака
  • кровля двускатная, с неорганизованным водостоком
  • крыльца (5 шт.) - металлические, цвет RAL5005
  • наружная лестница (1 шт.) - металлическая, цвет RAL5005
  • водяное централизованное отопление
  • вентиляция - приточно-вытяжная общеобменная
  • кондиционирование - сплит-системы
  • пожарная сигнализация
  • перегородки внутренние
  • двери, окна
  • наружная обшивка выполнена из сэндвич-панелей с минераловатным утеплителем, толщиной 250 мм.
  • конструкция теплицы: металлокаркас, болтовые соединения, остекление выполнено ригельным методом по металлическому каркасу с использованием системы АЛ KRF50 KRAUSS
ещё в комплектации

Планировочные решения

Здание в 1 этаж общей площадью 1 016,77 м2
  • 1.Обеденный зал на 48 посадочных мест
  • 2.Линия раздачи
  • 3.Умывальная
  • 4.Туалет
  • 5.Помещение уборочного инвентаря
  • 6.Узел ввода
  • 7.Венткамера №1
  • 8.Моечная кухонной посуды
  • 9.Моечная столовой посуды
  • 10.Помещение временного хранения отходов
  • 11.Санузел персонала
  • 12.Душевая персонала
  • 13.Санузел персонала
  • 14.Помещение персонала
  • 15.Служебный коридор
  • 16.Тамбур
  • 17.Мясо-рыбный цех
  • 18.Помещение разморозки
  • 19.Мучной цех
  • 20.Помещение просеивания муки
  • 21.Помещение уборочного инвентаря зоны производства
  • 22.Электрощитовая
  • 23.Кладовая овощей №3
  • 24.Кладовая овощей №4
  • 25.Загрузка
  • 26.Кладовая овощей №2
  • 27.Кладовая овощей №1
  • 28.Венткамера №2
  • 29.Зона холодильных камер
  • 30.Склад сухих продуктов
  • 31.Горячий цех
  • 32.Теплица
  • 33.Форкамера
  • 34.Форкамера
стол обеденный (1200х800 мм) стол обеденный (1200х800 мм) 13 шт.
вешалка настенная вешалка настенная 2 шт.
стул п/м стул п/м 51 шт.
шкаф для уборочного инвентаря шкаф для уборочного инвентаря 3 шт.
шкафчик инд. двухсекционный шкафчик инд. двухсекционный 7 шт.
стеллаж металлический (900х400мм) - стеллаж металлический (900х400мм) - 4 шт.
стеллаж металлический (1200х600мм) стеллаж металлический (1200х600мм) 19 шт.
стол производственный (1200х600мм) стол производственный (1200х600мм) 11 шт.
стол производственный (900х600мм) стол производственный (900х600мм) 10 шт.
стол производственный (600х600мм) - стол производственный (600х600мм) - 6 шт.
стол для сбора отходов (1000х600 мм) стол для сбора отходов (1000х600 мм) 1 шт.
кассовая кабина универсальная кассовая кабина универсальная 1 шт.
прилавок-витрина холодный прилавок-витрина холодный 1 шт.
мармит первых блюд мармит первых блюд 1 шт.
мармит вторых блюд мармит вторых блюд 1 шт.
прилавок столовых приборов и подносов прилавок столовых приборов и подносов 1 шт.
модуль нейтральный модуль нейтральный "МН-70КМ" 1 шт.
лампа бактерицидная лампа бактерицидная 2 шт.
машина стиральная бытовая 10 кг машина стиральная бытовая 10 кг 1 шт.
электрополотенце электрополотенце 4 шт.
рукомойник рукомойник "ВМ 12/301" - 7 шт.
раковина раковина 6 шт.
унитаз унитаз 4 шт.
ванна котломоечная ванна котломоечная "ВМ 11/1100" 1 шт.
душевой поддон со шторкой (800х800 мм) душевой поддон со шторкой (800х800 мм) 2 шт.
душевой поддон со шторкой (900х900 мм) душевой поддон со шторкой (900х900 мм) 1 шт.
ванна моечная ванна моечная "ВМ 2/530" 5 шт.
холодильник промышленный холодильник промышленный "R-700-M 3 шт.
весы на 200 кг весы на 200 кг 1 шт.
шкаф для хлеба шкаф для хлеба 1 шт.
урна для пищевых отходов (метал.) урна для пищевых отходов (метал.) 12 шт.
тележка сервировочная тележка сервировочная 4 шт.
весы на 10 кг весы на 10 кг 4 шт.
тележка платформенная тележка платформенная "ТП-3/200" 1 шт.
палет (подтоварник, 1200х600 мм) палет (подтоварник, 1200х600 мм) 7 шт.
посудомоечная машина посудомоечная машина "МПК-700К" 1 шт.
картофелечистилка картофелечистилка "МОК-150" 1 шт.
хлеборезка хлеборезка "АХМ-300" 1 шт.
сантехнические перегородки (туалетные) сантехнические перегородки (туалетные) 3 к-та
кипятильник электрический настольный на 50 л кипятильник электрический настольный на 50 л 2 шт.
электроплита четырёхконфорочная ПЭ-0,48М электроплита четырёхконфорочная ПЭ-0,48М 2 шт.
пароконвектомат пароконвектомат " ПКА 20-1/1ВМ2-01" 2 шт.
шкаф расстоечный ШТР-0.4 шкаф расстоечный ШТР-0.4 1 шт.
стелаж-шпилька стелаж-шпилька 3 шт.
миксер планетарный миксер планетарный "В-30" 1 шт.
машина овощерезательная машина овощерезательная "МПР-350-02" 1 шт.
универсальная кухонная машина универсальная кухонная машина "УКМ-П" 1 шт.
мукопросеиватель мукопросеиватель "ПМ-900М"9 1 к-т
тестомес с дежой тестомес с дежой "МТМ-110" 1 шт.
тепловая завеса тепловая завеса 3 шт.
водонагреватель накопительный напольный 300 л водонагреватель накопительный напольный 300 л 3 шт.
водонагреватель накопительный 150 л водонагреватель накопительный 150 л 3 шт.
водонагреватель накопительный 50 л водонагреватель накопительный 50 л 1 шт.
радиатор отопления радиатор отопления 34 шт.
направляющая линии раздачи направляющая линии раздачи 1 шт.
стеллаж для посуды (1800х600х300 мм) стеллаж для посуды (1800х600х300 мм) 7 шт.
камера холодильная низкотемпературная камера холодильная низкотемпературная "КХН-24,97" моноблок 1 к-кт
электромясорубка электромясорубка "МИМ-300" 2 шт.
котёл варочный котёл варочный "КПЭМ-250" 2 шт.
котломоечная машина котломоечная машина 1 шт.
шкаф пекарский ABAT ЭШ-3К шкаф пекарский ABAT ЭШ-3К 1 шт.

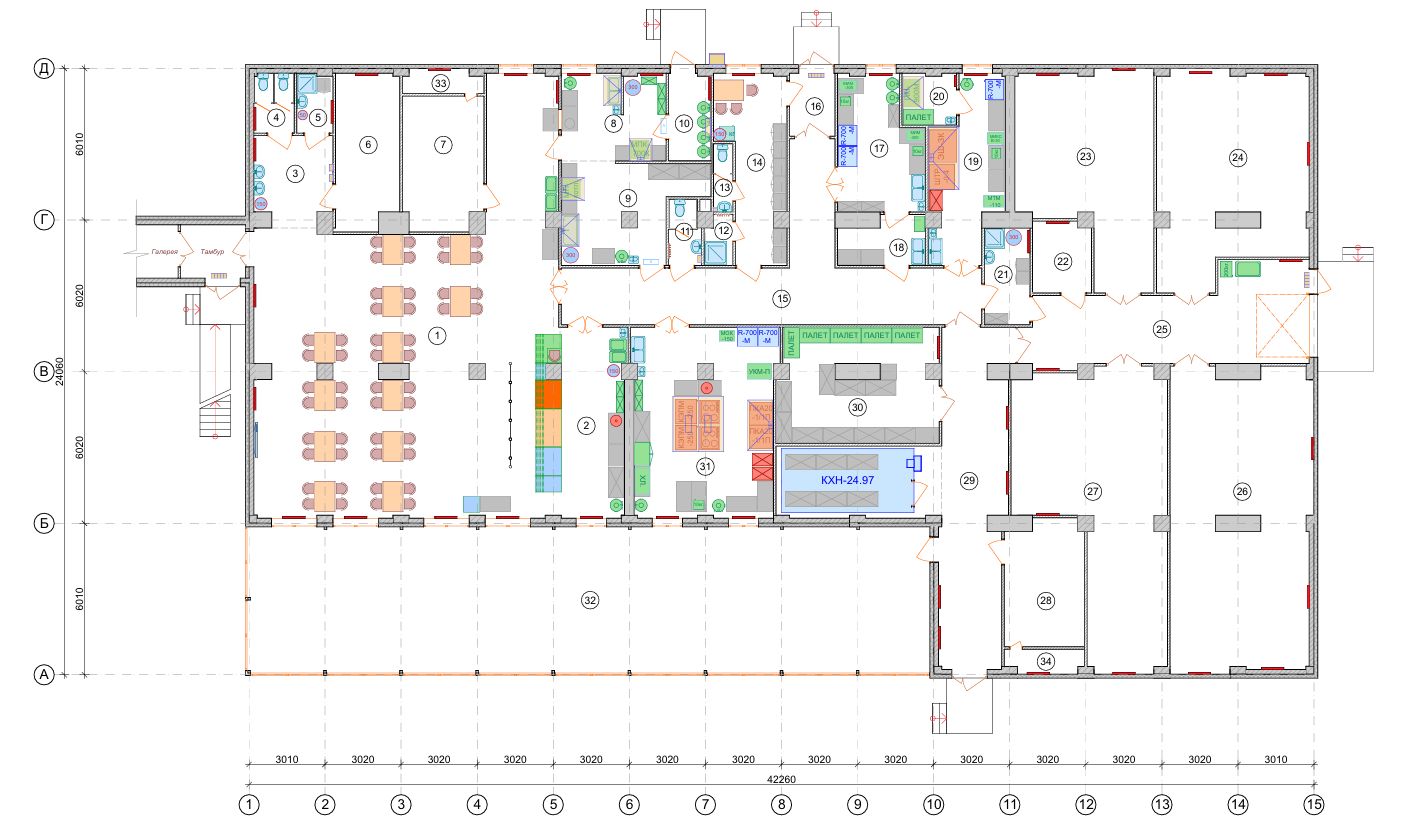

Планировочные решения

Экспликация помещений 1 этаж
  1. Обеденный зал на 48 посадочных мест
  2. Линия раздачи
  3. Умывальная
  4. Туалет
  5. Помещение уборочного инвентаря
  6. Узел ввода
  7. Венткамера №1
  8. Моечная кухонной посуды
  9. Моечная столовой посуды
  10. Помещение временного хранения отходов
  11. Санузел персонала
  12. Душевая персонала
  13. Санузел персонала
  14. Помещение персонала
  15. Служебный коридор
  16. Тамбур
  17. Мясо-рыбный цех
  18. Помещение разморозки
  19. Мучной цех
  20. Помещение просеивания муки
  21. Помещение уборочного инвентаря зоны производства
  22. Электрощитовая
  23. Кладовая овощей №3
  24. Кладовая овощей №4
  25. Загрузка
  26. Кладовая овощей №2
  27. Кладовая овощей №1
  28. Венткамера №2
  29. Зона холодильных камер
  30. Склад сухих продуктов
  31. Горячий цех
  32. Теплица
  33. Форкамера
  34. Форкамера
Экспликация оборудования здания
стол обеденный (1200х800 мм) стол обеденный (1200х800 мм) 13 шт. вешалка настенная вешалка настенная 2 шт.
стул п/м стул п/м 51 шт. шкаф для уборочного инвентаря шкаф для уборочного инвентаря 3 шт.
шкафчик инд. двухсекционный шкафчик инд. двухсекционный 7 шт. стеллаж металлический (900х400мм) - стеллаж металлический (900х400мм) - 4 шт.
стеллаж металлический (1200х600мм) стеллаж металлический (1200х600мм) 19 шт. стол производственный (1200х600мм) стол производственный (1200х600мм) 11 шт.
стол производственный (900х600мм) стол производственный (900х600мм) 10 шт. стол производственный (600х600мм) - стол производственный (600х600мм) - 6 шт.
стол для сбора отходов (1000х600 мм) стол для сбора отходов (1000х600 мм) 1 шт. кассовая кабина универсальная кассовая кабина универсальная 1 шт.
прилавок-витрина холодный прилавок-витрина холодный 1 шт. мармит первых блюд мармит первых блюд 1 шт.
мармит вторых блюд мармит вторых блюд 1 шт. прилавок столовых приборов и подносов прилавок столовых приборов и подносов 1 шт.
модуль нейтральный модуль нейтральный "МН-70КМ" 1 шт. лампа бактерицидная лампа бактерицидная 2 шт.
машина стиральная бытовая 10 кг машина стиральная бытовая 10 кг 1 шт. электрополотенце электрополотенце 4 шт.
рукомойник рукомойник "ВМ 12/301" - 7 шт. раковина раковина 6 шт.
унитаз унитаз 4 шт. ванна котломоечная ванна котломоечная "ВМ 11/1100" 1 шт.
душевой поддон со шторкой (800х800 мм) душевой поддон со шторкой (800х800 мм) 2 шт. душевой поддон со шторкой (900х900 мм) душевой поддон со шторкой (900х900 мм) 1 шт.
ванна моечная ванна моечная "ВМ 2/530" 5 шт. холодильник промышленный холодильник промышленный "R-700-M 3 шт.
весы на 200 кг весы на 200 кг 1 шт. шкаф для хлеба шкаф для хлеба 1 шт.
урна для пищевых отходов (метал.) урна для пищевых отходов (метал.) 12 шт. тележка сервировочная тележка сервировочная 4 шт.
весы на 10 кг весы на 10 кг 4 шт. тележка платформенная тележка платформенная "ТП-3/200" 1 шт.
палет (подтоварник, 1200х600 мм) палет (подтоварник, 1200х600 мм) 7 шт. посудомоечная машина посудомоечная машина "МПК-700К" 1 шт.
картофелечистилка картофелечистилка "МОК-150" 1 шт. хлеборезка хлеборезка "АХМ-300" 1 шт.
сантехнические перегородки (туалетные) сантехнические перегородки (туалетные) 3 к-та кипятильник электрический настольный на 50 л кипятильник электрический настольный на 50 л 2 шт.
электроплита четырёхконфорочная ПЭ-0,48М электроплита четырёхконфорочная ПЭ-0,48М 2 шт. пароконвектомат пароконвектомат " ПКА 20-1/1ВМ2-01" 2 шт.
шкаф расстоечный ШТР-0.4 шкаф расстоечный ШТР-0.4 1 шт. стелаж-шпилька стелаж-шпилька 3 шт.
миксер планетарный миксер планетарный "В-30" 1 шт. машина овощерезательная машина овощерезательная "МПР-350-02" 1 шт.
универсальная кухонная машина универсальная кухонная машина "УКМ-П" 1 шт. мукопросеиватель мукопросеиватель "ПМ-900М"9 1 к-т
тестомес с дежой тестомес с дежой "МТМ-110" 1 шт. тепловая завеса тепловая завеса 3 шт.
водонагреватель накопительный напольный 300 л водонагреватель накопительный напольный 300 л 3 шт. водонагреватель накопительный 150 л водонагреватель накопительный 150 л 3 шт.
водонагреватель накопительный 50 л водонагреватель накопительный 50 л 1 шт. радиатор отопления радиатор отопления 34 шт.
направляющая линии раздачи направляющая линии раздачи 1 шт. стеллаж для посуды (1800х600х300 мм) стеллаж для посуды (1800х600х300 мм) 7 шт.
камера холодильная низкотемпературная камера холодильная низкотемпературная "КХН-24,97" моноблок 1 к-кт электромясорубка электромясорубка "МИМ-300" 2 шт.
котёл варочный котёл варочный "КПЭМ-250" 2 шт. котломоечная машина котломоечная машина 1 шт.
шкаф пекарский ABAT ЭШ-3К шкаф пекарский ABAT ЭШ-3К 1 шт.
