Новая архитектура теплогенерации

В регионах России, где подключение к газовой инфраструктуре остаётся экономически или технически затруднённым, а логистика жидкого топлива сопряжена с высокими затратами, твердотопливные котельные продолжают оставаться одним из наиболее эффективных решений для теплоснабжения промышленных объектов и сопутствующей инфраструктуры.

О том, какие технологии сегодня определяют развитие отрасли и какие решения могут стать стандартом в ближайшие годы, рассказывает инженер-проектировщик тепломеханической части АО «ПФК «Рыбинсккомплекс» Воронин Семён Алексеевич.

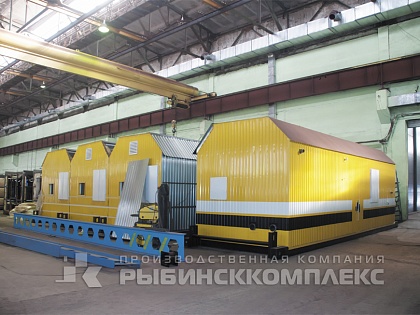

1. Модульные котельные нового поколения: как увеличить мощность и снизить капитальные затраты

Одним из наиболее заметных направлений развития твердотопливных котельных становится увеличение единичной мощности котлов при сохранении транспортных ограничений, характерных для блочно-модульных решений.

Котлы до 5 МВт - реальность

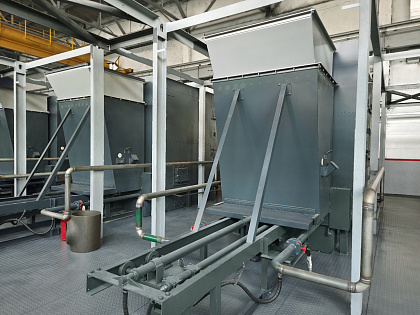

Сегодня серийно выпускаемые угольные котлы мощностью около 3 МВт фактически достигли предельных транспортных и весовых габаритов. В связи с этим специалисты нашей Компании совместно с производителем котельного оборудования прорабатывают новую концепцию модульного исполнения, при которой котел и топочное устройство поставляются как отдельные элементы. Такой подход совсем скоро позволит увеличить мощность одного котла до 5 МВт без существенного роста габаритов самого блок-модуля.

Дополнительный экономический эффект будет достигнут за счет уменьшения количества блок-модулей. Если ранее для строительства котельной мощностью 15 МВт требовалось пять котлов по 3 МВт, то при использовании оборудования мощностью 5 МВт аналогичная установленная мощность обеспечивается уже тремя котлами.

Экономия до 15%

Сравнительный анализ двух котельных одинаковой мощности показал, что подобное решение позволяет существенно сократить капитальные затраты на строительство. Экономия достигается за счет уменьшения объемов фундаментных работ, сокращения количества технологического оборудования, оптимизации систем топливоподачи и снижения транспортных расходов. По оценкам наших специалистов, совокупный выигрыш может составлять от 10 до 15 % стоимости проекта.

Вместе с тем укрупнение мощности требует решения ряда технических вопросов, таких как увеличение объема строительно-монтажных работ и привлечение дополнительных профильных специалистов, в т.ч. и по обмуровке котлов.

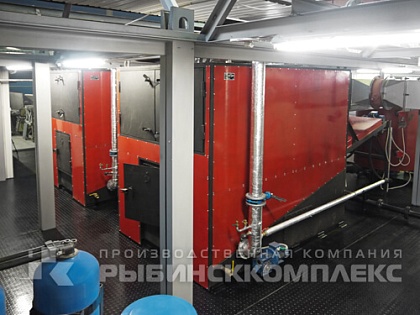

При этом уже сегодня часть технических решений, направленных на совершенствование конструкции котельного оборудования, успешно реализована нами на практике. Совместно с производителем котельного оборудования нами разработаны и внедрены инженерные решения по модернизации конструкции котлов. Поводом для доработки послужила проблема транспортировки: котлы с топочными блоками не укладывались в стандартные транспортные габариты, что требовало привлечения специализированной техники и существенно увеличивало логистические и производственные затраты. В результате совместной работы была разработана новая конструкция котла с уменьшенными габаритными размерами при полном сохранении технических характеристик. Для этого были переработаны топочное пространство и конвективная поверхность нагрева. Практика эксплуатации уже нескольких реализованных объектов подтвердила эффективность решения: модернизированные котлы не только сохранили заявленные эксплуатационные параметры, но и продемонстрировали повышение КПД и тепловой мощности.

2. От кочегара к цифровому управлению: новая реальность твердотопливных котельных

Автоматизация сегодня является одним из ключевых факторов повышения эффективности котельных независимо от используемого топлива. Современные решения активно внедряются на газовых, жидкотопливных, газодизельных и твердотопливных объектах. Тем не менее на рынке все еще встречаются угольные котельные, работающие по принципам, где подача топлива осуществляется вручную. По моему мнению, дальнейшее развитие отрасли связано с постепенным отказом от подобных решений в пользу механизированных и автоматизированных комплексов.

Автоматизация угольных котельных

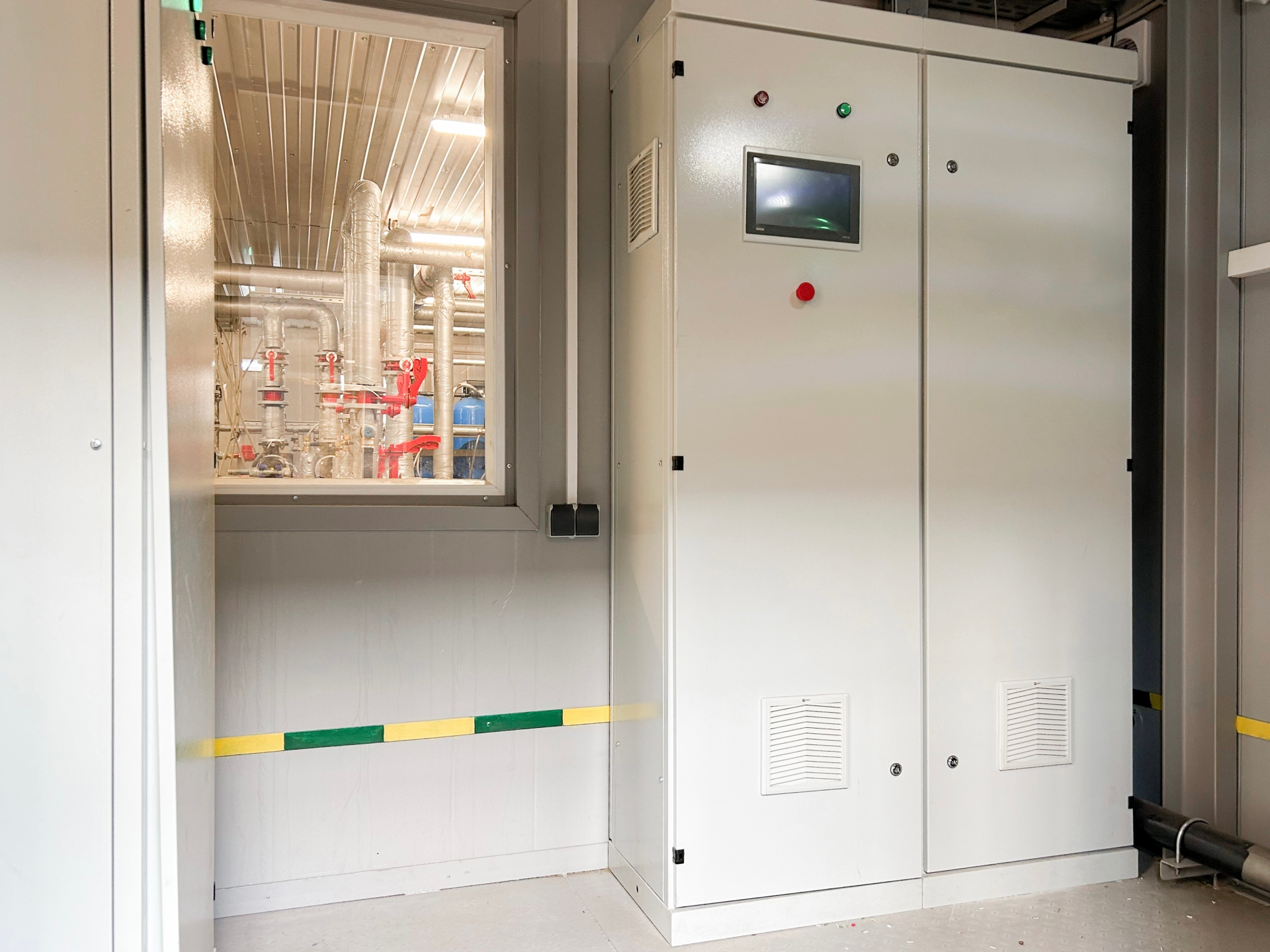

Главная сложность автоматизации угольных котельных заключается в большом количестве взаимосвязанных технологических узлов. При этом рост требований к надежности оборудования неизбежно отражается на стоимости проекта. Именно поэтому при проектировании важно находить баланс между уровнем автоматизации и экономической эффективностью объекта. Даже полностью автоматизированная котельная требует участия персонала на этапе растопки, диспетчеризации и технического обслуживания. Однако большинство повседневных операций уже могут выполняться автоматически. Операторы управляют работой оборудования на основании сигналов датчиков, обеспечивая стабильность технологических процессов и снижая влияние человеческого фактора.

Особое значение автоматизация приобретает с точки зрения экологии. Современные угольные котлы используют усовершенствованные технологии сжигания топлива, позволяющие значительно повысить полноту его сгорания. В отличие от традиционных схем, где уголь сгорает при подаче воздуха, современные установки предусматривают системы дополнительного дожига и переработки топлива. Это позволяет существенно сократить выбросы золы, несгоревших частиц и летучих веществ в атмосферу. Значительная часть твердых продуктов сгорания осаждается внутри котла и далее направляется в системы золо- и шлакоудаления. Благодаря этому современные угольные котельные могут размещаться даже в условиях плотной жилой застройки и использоваться для нужд отопления и горячего водоснабжения.

Наш опыт

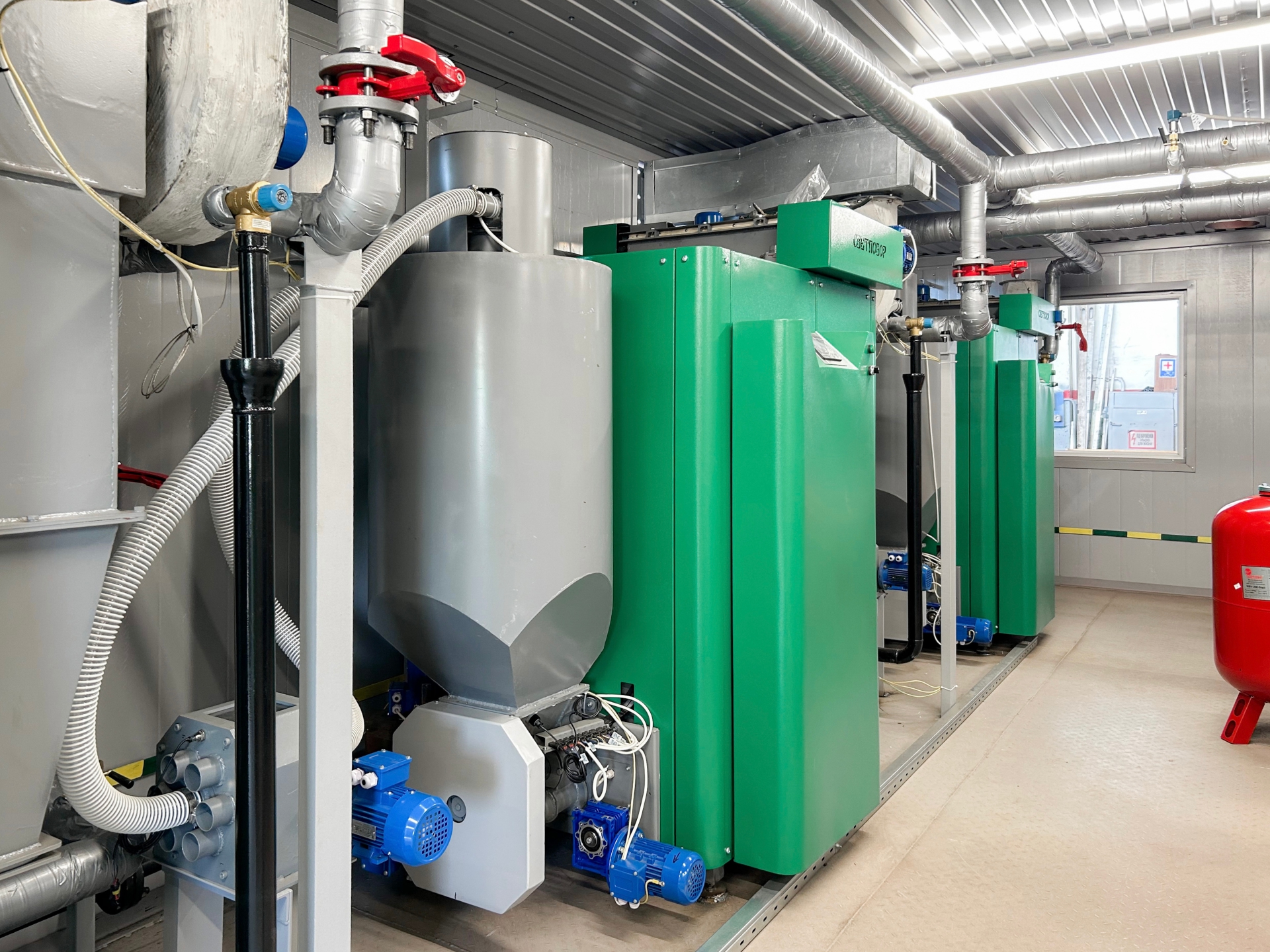

Практика показывает, что степень автоматизации может быть весьма высокой. Один из реализованных проектов «Рыбинсккомплекса» предусматривал создание полностью автоматизированной пеллетной котельной с возможностью автономной работы до месяца. Для объекта были разработаны специализированные котлы и построено отдельное топливохранилище. Подача пеллет осуществлялась вакуумной системой в автоматическом режиме, а сама котельная самостоятельно регулировала процессы топливоснабжения и выдачи тепловой мощности. Персонал требовался лишь для периодического добавления пеллет в топливохранилище. Запуск оборудования осуществлялся дистанционно с диспетчерского пункта. Однако дальнейшее масштабирование подобных решений связано с экономическими ограничениями. Так, склад для бесперебойного хранения и подачи пеллет, который может вмещать до 100 тонн топлива, по стоимости приближается к цене самой котельной. В подобных случаях ключевым фактором становится оценка целесообразности инвестиций.

При этом даже самые современные системы не исключают необходимости присутствия обслуживающего персонала, но позволяют сократить его численность в разы. Для удалённых объектов, где отсутствуют узкоквалифицированные кадры, это обеспечивает существенную экономию бюджета на обслуживании котельной. Так, например, наши современные реализованные проекты твердотопливных котельных требуют постоянного присутствия на объекте только оператора, контролёра и водителя техники, который периодически загружает топливо в бункер. При этом необходимость в таких специалистах, как кочегары, грузчики и механики, полностью отпадает.

Чем выше отказоустойчивость автоматизации, тем выше стоимость проекта. Мы предлагаем и максимально надёжные решения с усиленными конструкциями рабочих механизмов и увеличенным ресурсом эксплуатации, которые существуют на рынке. Однако их стоимость зачастую в два-три раза превышает стоимость стандартного оборудования, а более крупные габариты требуют дополнительных проектных решений. Именно поэтому выбор конкретной системы всегда остается вопросом поиска оптимального баланса между надежностью, стоимостью и эксплуатационными характеристиками.

3. После газа: какие технологии формируют энергетику будущего

Мировая энергетика сегодня находится в поиске новых источников тепла и способов повышения энергоэффективности. Одним из наиболее заметных направлений становится использование вторичных энергетических ресурсов.

Утилизация тепла: международный опыт

В ряде европейских стран активно рассматриваются и уже реализуются проекты по утилизации тепла центров обработки данных. Поскольку современные ЦОДы выделяют значительные объемы тепловой энергии, она может использоваться для отопления зданий и обеспечения систем горячего водоснабжения. Другое перспективное направление – геотермальная энергетика, применяющая тепловые насосы. В отличие от традиционного освоения недр, такие системы задействуют тепловую энергию поверхностных слоёв грунта.

Российский рынок развивается по собственному сценарию. Несмотря на продолжающуюся газификацию территорий, бизнес все чаще проявляет интерес к автономным источникам энергоснабжения. В первую очередь речь идет о малых ядерных реакторах, способных одновременно вырабатывать электрическую и тепловую энергию. Такие установки рассматриваются бизнесом как потенциальное решение для удаленных промышленных объектов, где стоимость подключения к централизованным энергетическим сетям остается высокой. Вырабатываемая электроэнергия может использоваться для собственных нужд предприятий, а тепловая энергия — направляться на отопление и горячее водоснабжение.

На сегодняшний день в России реализован государственный проект подобного типа, имеющий преимущественно научно-исследовательское назначение. В то же время в США уже существуют примеры использования малых реакторов для энергоснабжения крупных центров обработки данных. Для ряда предприятий собственный источник генерации может оказаться экономически выгоднее покупки электроэнергии из внешних сетей.

Энергия из мусора: перспективы

Еще одним перспективным направлением является утилизация тепла, образующегося при переработке и складировании отходов на полигонах ТБО. В процессе уплотнения и разложения мусора происходят сложные химические реакции, выделяются тепло и метан, и эта энергия может быть использована для нагрева теплоносителя с последующей передачей тепла потребителям. Подобные технологии представляют особый интерес для мусороперерабатывающих комплексов и полигонов твердых коммунальных отходов, позволяя одновременно решать задачи энергоэффективности и экологической безопасности.
